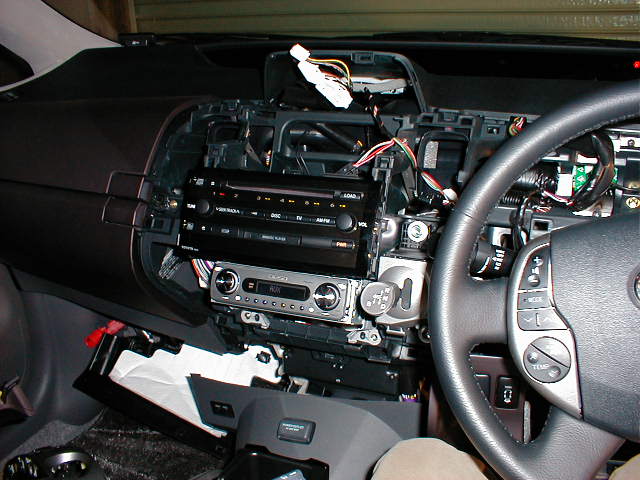

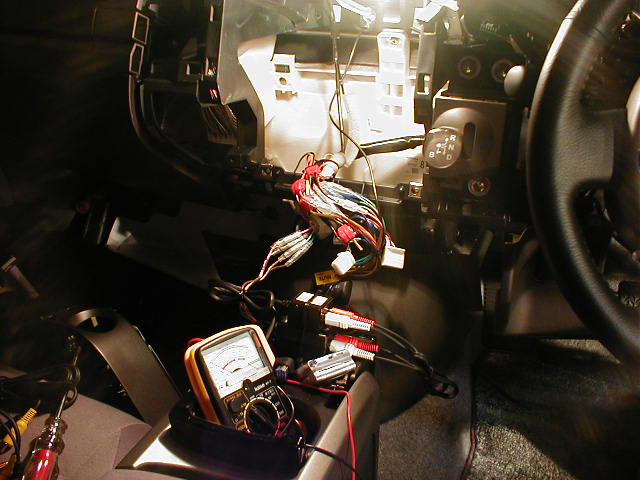

オーディオASSYを取外すにはここまでバラす必要があります。
一度組上げた後、ラジオのアンテナを接続し忘れ、再度分解しました。(泣)
急ぐと何かしら忘れます。
|
|

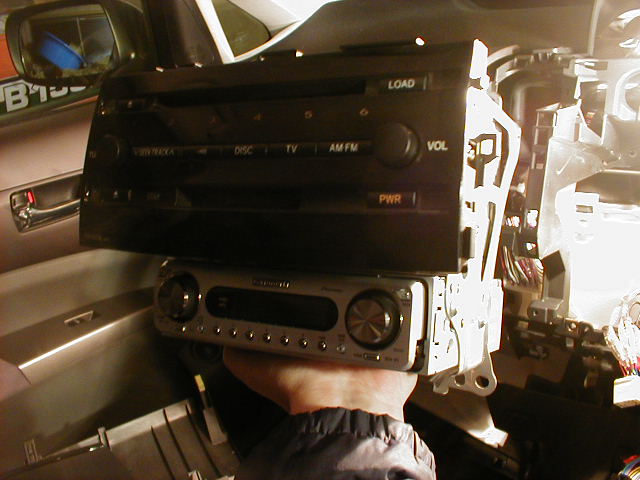

1DINのCDプレーヤは、純正デッキの下部にボルトオンで付きます。
デッキの表面や内装にキズを付けないよう十分に注意しましょう。
|
|

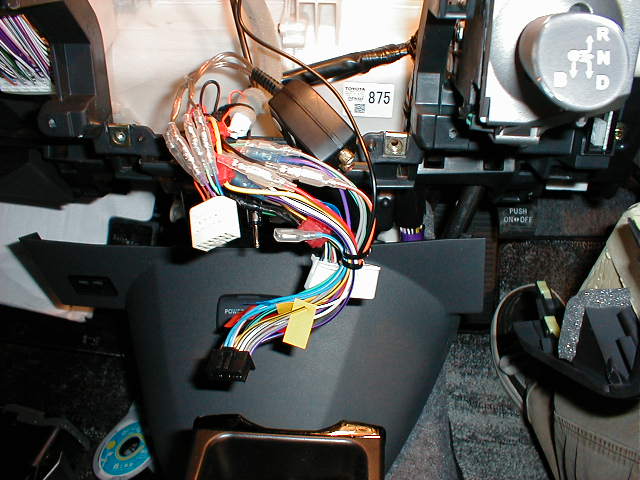

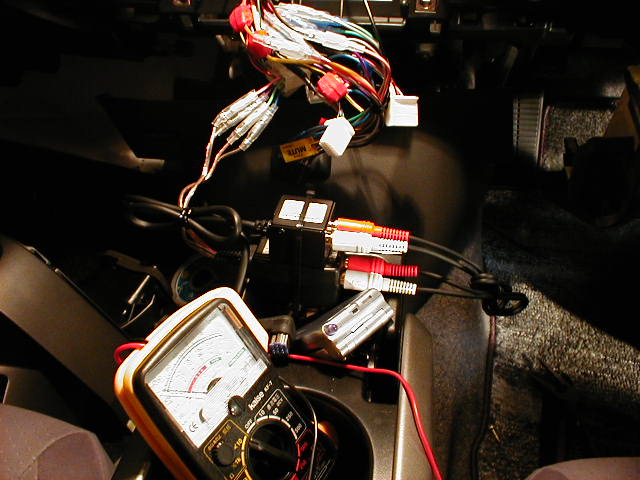

配線の加工後です。
中央左よりの白いコネクタが純正デッキからのスピーカ出力(フロント)と、電源関連のものです。
このスピーカ出力ケーブルを加工して、減衰器(写真中央上部の黒いボックス)に接続します。
そして減衰器から追加CDプレーヤに入り、CDプレーヤ(画面下部の黒色コネクタ)から純正の
スピーカ行きの配線に接続します。
|
|
音声ケーブルが入っているボックスは、下側が減衰器、上側がCD-RB10です。
|
|
プリウスのオーディオ背面は以外にすっきりしていて、作業性は良好です。
またスペースも空いているので、心配だった減衰器やCD-RB10もすんなり
入ってしまいました。
|
|

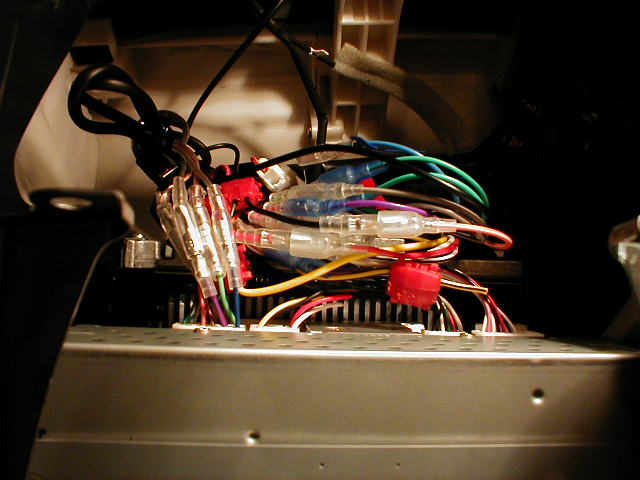

コネクタの接続後です。
左から2番目のコネクタはリアスピーカ用のコネクタで、今回は使用しないため
切断したままです。(リアスピーカはCDプレーヤから配線)
|
|

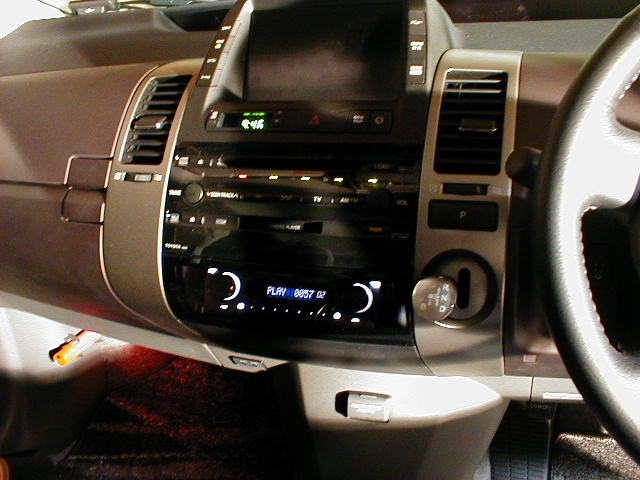

デッキの取り付け後です。
問題なく物置き用1DINスペースに収まります。
|
|

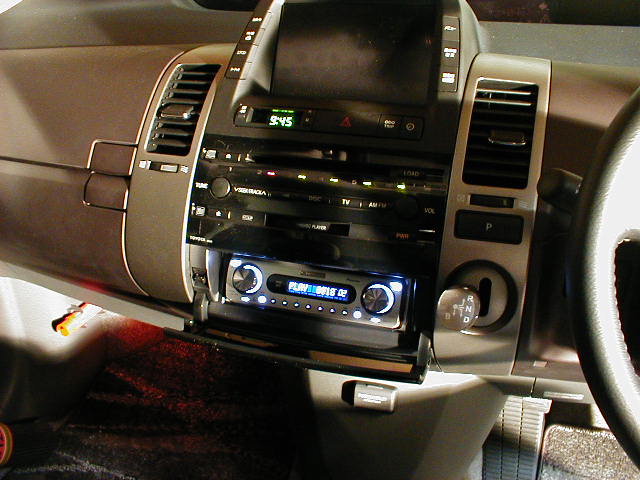

カバーを閉めると、照明が淡く浮かび上がります。
|
|

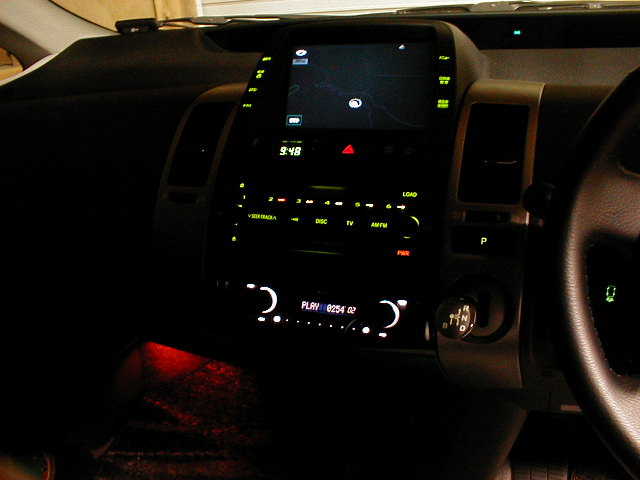

イルミネーション点灯時も違和感なくマッチします。
|
|

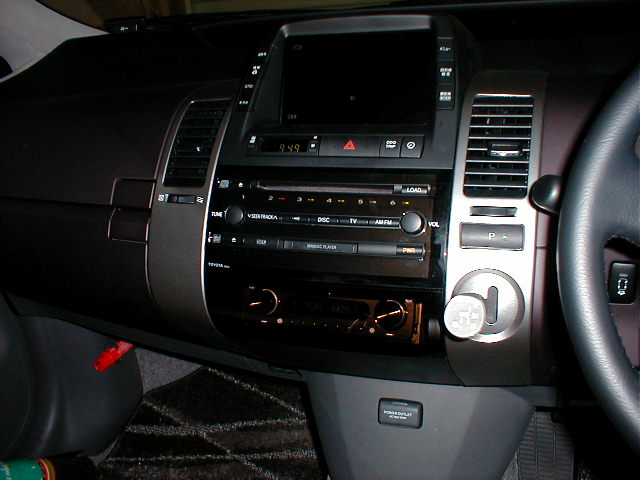

昼間見ると、オーディオラックに収まっているかのような印象を受けます。
|
