(S)(H)スムーズテーパー 回路の説明
スムーズテーパー 回路は、以下の点を改善したいときに使用します。
  • ボリュームつまみを回した時の、音量変化をもっとスムーズにしたい
  • ボリュームを絞っても高音域を落とさないようにしたい

更新 30/Apr/2013
スムーズテーパー回路の並列抵抗は、つまみ位置に対する音量変化をスムーズにする だけでなく、 バランスが取れた周波数特性を作る効果もあります。

音量変化をもっとスムーズにするために、抵抗をボリュームポット端子に接続します。

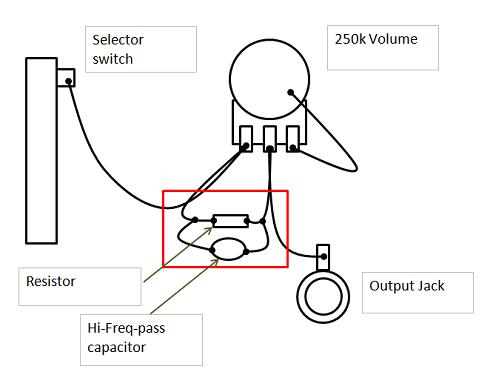

また高音域を落とさないように、抵抗と並列にハイパスコンデンサも接続します。(下図を参照）
S_GT_STP_fig

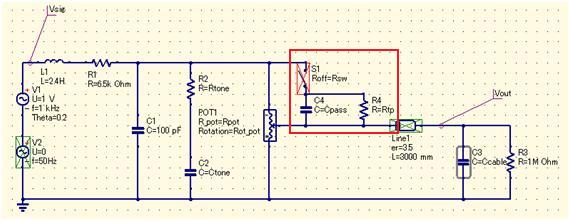

回路図上では赤枠で囲った部分がスムーズテーパー 回路部分です。
S_GT_STP_circuit
