■ デジタル時計 表示部 ■


● 蛍光表示管 DG10F1 ●

　ＤＧ１０Ｆ１は単管タイプの蛍光表示管で、今では入手も困難になっていますが、昔はLEDよりも安価な時代があり、時計や電卓など様々な機器に使用されていました。
　現在でも複合管タイプの表示管は、ＤＶＤプレーヤーなどの機器に多数使用されています。

回路の概要

○ ＤＧ１０Ｆ１　　（ＩＳＥ＜伊勢電子工業＞製　８セグメント 蛍光表示管）
・詳細は後々「部品箱」のページで紹介したいと思いますが、
　表示させるための電源として、フィラメントに２Ｖ、グリッド・
　セグメントに１２〜３０Ｖの電圧がそれぞれ必要となります。
　
・また、ダイナミック点灯を行う場合は、グリッド・セグメントの
　カットオフ電圧として、フィラメントのマイナス電位よりさらに
　１〜１０Ｖ低い電圧が別に必要となります。
・この負バイアスをかけないと、表示がオフになったセグメント
　に発光が薄く残る現象が出てしまいます。
　
　（詳細は、こちらを参照して下さい）
　　　　　蛍光表示管(VFD) デジタル時計
　
○ 電源部
　
　・通常は、３回路出力のトランスを使用して、それぞれの電圧を供給するのが簡単なのですが、
　　今回は１２V単電源で動作させたいと思い、DC-DCコンバーターなどの回路で構成してあります。
　
　・フィラメント電圧は、表示管を２本ずつ直列に接続し、２本の合計で３．９Vを加えています。
　
　・カットオフ電圧は、回路の簡略化のため、抵抗により電圧を得ています。

○ ドライブ回路
　
　・ＴＤ６２７８３ＡＰは、８回路 非反転型トランジスタアレイで、入力のＨレベル（５Ｖ）電圧に対して、
　　出力は最大５０Ｖまでの電圧を制御できるドライバーなので、蛍光表示管に最適です。
　　　　　ＴＤ６２７８３ＡＰ データシート
　
　・７４ＨＣ２３８は、この表示管に「４」の表示用の追加セグメント「ｈ」があるので、BCDコードが「４」
　　になった時の信号を得る回路です。

　＊ ２００７．１．１８　改正　（Revision 2）
回 路 図 　GIF版　D10Fcir.gif　(238KB) 　PDF版　D10Fcir.pdf　(272KB)
　
部品配置図 　GIF版　D10Fpcb.gif　(261KB)
　　　注意！ この図面を使用した、いかなる損害にも責任を負いません。　


側面
後面

内部

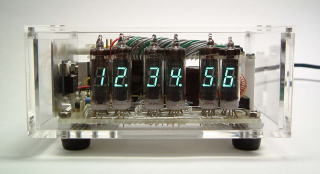

表示管

基板　側面
基板　上面
基板　後面		 基板　ハンダ面
↑　画像をクリックすると、拡大します。　↑

○パーツの参考資料
　・DC-DCコンバータ　　「秋月電子通商」　昇圧型ＤＣ−ＤＣコンバータ・パーツセット (MC34063)
　・フィラメント電源　　「秋月電子通商」　大容量出力可変安定化電源キット ＬＭ３１７Ｔ使用
　・基板　　「秋月電子通商」　片面ガラスエポキシ･ユニバーサル基板 Ｂタイプ (95x72mm)
　・アクリルケース　　「無印良品」　アクリルポケットティシューケース
