■ tinyAVR 0、tinyAVR 1、megaAVR 0シリーズ用、UPDI書き込み器の製作 ■

　AVRマイコンのアトメル社が2016年にマイクロチップ・テクノロジー社に買収され、それ以降に発売された、「tinyAVR 0」シリーズ、「tinyAVR 1」シリーズ、「megaAVR　0」シリーズと、その後のチップ用の書き込み器です。

「tinyAVR 0」シリーズ、「tinyAVR 1」シリーズ、「megaAVR　0」シリーズの機能的な違い。

　●「tinyAVR 0」シリーズの概要

フラッシュメモリー容量	表の上下方向はピン互換。
32 KB
16 KB		ATtiny1604	ATtiny1606	ATtiny1607
8 KB		ATtiny804	ATtiny806	ATtiny807
4 KB	ATtiny402	ATtiny404	ATtiny406
2 KB	ATtiny202	ATtiny204
	8	14	20	24	ピン数
	SOIC 1.27mm	SOIC 1.27mm	SOIC 1.27mm		外囲器ピン間隔
			VQFN 0.4mm	VQFN 0.5mm	外囲器ピン間隔

　※「tinyAVR 1」シリーズの各種機能が削減された安価版です。
　・外部に水晶振動子を接続不可。
　・EXTCLK端子に外部クロックを入力することは可能。
　・アナログコンパレータ(AC)は、低電力モードのみ動作。
　・イベントシステムのチャネル数が少ない。
　・TWIのSDAとSCLピンの代替ピン機能は使用不可。

　●「tinyAVR 1」シリーズの概要

フラッシュメモリー容量	表の上下方向はピン互換。
32 KB			ATtiny3216	ATtiny3217
16 KB		ATtiny1614	ATtiny1616	ATtiny1617
8 KB		ATtiny814	ATtiny816	ATtiny817
4 KB	ATtiny412	ATtiny414	ATtiny416	ATtiny417
2 KB	ATtiny212	ATtiny214
	8	14	20	24	ピン数
	SOIC 1.27mm	SOIC 1.27mm	SOIC 1.27mm		外囲器ピン間隔
			VQFN 0.4mm	VQFN 0.5mm	外囲器ピン間隔

　・「tinyAVR 1」シリーズは、「tinyAVR 0」シリーズで削減された機能が実装されています。

　●「megaAVR 0」シリーズの概要

フラッシュメモリー容量	表の上下方向はピン互換。
48 KB	ATmega4808		ATmega4809
32 KB	ATmega3208			ATmega3209
16 KB	ATmega1608			ATmega1609
8 KB	ATmega808			ATmega809
	28	32	40	48	ピン数
	SSOP 0.65mm	TQFP 0.8mm	PDIP 2.54mm	TQFP 0.5mm	外囲器ピン間隔
		VQFN 0.5mm		VQFN 0.4mm	外囲器ピン間隔

・外部に水晶振動子を接続不可。
・EXTCLK端子に外部クロックを入力することは可能。
・[TOSC1]と[TOSC2]ピンに、32.768kHzの水晶振動子を接続可能。

UPDI書き込み器の製作

　
・以前のチップに使用されていた[ISP]書き込みから、1本のポートピンを使用する[UPDI]方式に変わり、
　純正の書き込み器は高価な「ATATMEL-ICE」となります。
・BASCOM-AVRは、「USB-シリアル変換モジュール」を使用した簡易UPDI書き込み器に対応している
　ので、USB-シリアル変換モジュールと1本の抵抗器で書き込み器を作製することができます。

回路図

　PDF版　UPDI_Writer_Cir.pdf

部品配置図

　GIF版　UPDI_Writer_Pcb.pdf

　　　注意！この図面を使用した、いかなる損害にも責任を負いません。

・回路図の右下が、「USB-シリアル変換モジュール」と1本の抵抗器で作製する書き込み器の回路です。
・１つのポートピンでシリアルデータの送受信を行うので、送信時の電流の衝突を4.7KΩの抵抗器で
　回避します。
・「USB-シリアル変換モジュール」は他のモジュールでも可能ですが、秋月電子のAE-FT234Xは5Vの
　トレラント入力になっているので、ターゲット回路の電圧は3V～5Vで使用できます。
　（3V以下の回路では書き込めない可能性があります）

・回路図の上側は、UPDI書き込み器とシリアル・ターミナルを搭載した回路です。
・「USB-シリアル変換モジュール」はAmazonや中国通販（AliExpress）で入手できるものです。
・DTR#端子により、書き込み時はUPDIの送受信回路に接続され、書き込みが終了するとシリアル・
　ターミナルに切り替わります。
・これにより、AVRのTXDとRXDピンに接続しておけば、書き込み終了後にBASCOM-AVRのターミナル・
　エミュレータで、シリアルデータの送受信を行ったり、デバッグに使用することができて便利です。
・ターゲット回路の電源電圧に合わせて、「USB-シリアル変換モジュール」のターゲット電圧のジャンパー
　ピンを切り替えて下さい。
　（作例では、3.3V-5Vのジャンパーピンをスライドスイッチに変えてあります）

　

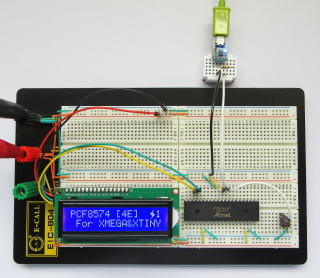

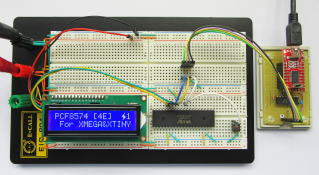

・書き込み器のテストには、「megaAVR　0」シリーズの[ATmega4809]と「PCF8574 I2C LCD アダプター」
　を使用した回路で行いました。

・[LCD_I2C_PCF8574.lib] ライブラリを、
　C:\Program Files\MCS Electronics\BASCOM-AVR\LIB\ に保存してからコンパイルして下さい。

　XTINY 用のテスト。（BASCOM-AVR（製品版）とXTINY Add Onが必要です）

プログラム	テキスト形式ソースファイル		PCF8574_Adapter_Test_XTiny.TXT
	ＢＡＳＣＯＭ用ソースファイル		PCF8574_Adapter_Test_XTiny.bas

BASCOM-AVRの設定

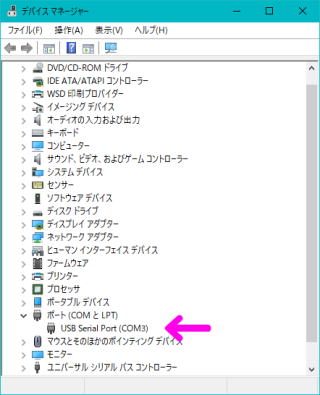

	・「USB-シリアル変換モジュール」がWindowsに認識されない場合は、使用するモジュールの説明書に従ってUSBドライバーをインストールしてください。・デバイスマネージャー画面で表示される、「USB Serial Port (COMx)」の、COM番号を控えてください。

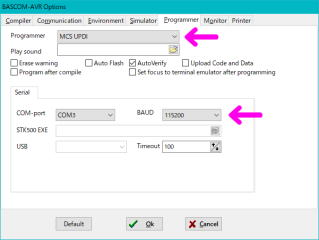

	・「BASCOM-AVR」を起動します。・メニューバーから、　[ Options ]→[ Programmer ]　と進みます。・「Options」ウィンドウが開きます。　・Programmerのプルダウンメニューから、　[MCS UPDI]を選択します。　「COM-port」に、控えたCOM番号を設定します。「BAUD」に、115200を設定します。　（ボーレートの最大値は225000）・[ Ok ] をクリックします。
	◎ これで、BASCOM-AVRから「UPDI」が　　使用できる状態になります。

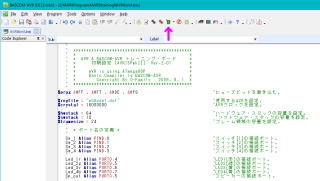

	・参考のプログラムやオリジナルのプログラム　ソースを開きます。・ツールバーの「Program chip」アイコン　をクリック、または、[F4] キーを押すと、　プログラムの書き込み画面が表示されます。・コンパイルしたプログラムは、自動的に　書き込み画面に呼び出されます。・任意のHEXファイルは、[File]→[New]で　新規のソース画面を開き、書き込み画面で　[Buffer]→[Load from file] でファイルの選択　ウィンドウを開き、拡張子を[.hex]にして　ファイルを開きます。

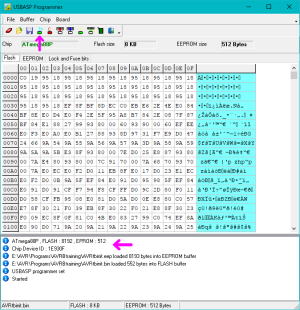

	・ボードのUPDI端子に書き込み器が接続されて　おり、ボードの電源が正常に通電されて　動作している状態にします。・[ Chip ]→[ Identify ] またはをクリック　して、ステータス欄にデバイスのIDが表示　されればOKです。 ◎ 「Chip ID」や「ボード上のAVRチップ名」が　　正常に表示されない場合は、絶対に　　書き込み操作を行わないで下さい。　　この作業は、書き込みを行う前に必ず　実行する事を推奨します。
