| 操作方法 |
１．乾燥時と水中時のしきい値を設定する。
・「Arduino」では[SELECT]スイッチ、「トレーニング・ボード」では[SW1]と[SW2]を同時に押して
しきい値の設定モードに入ります。
・センサーを空気中に保持した状態で、「Arduino」では[UP]スイッチ、「トレーニング・ボード」
では[SW1]を押して、乾燥時のしきい値を設定します。
・カップに水を6cmほど汲み、センサーを水中に入れた状態で、「Arduino」では[DOWN]スイッチ、
「トレーニング・ボード」では[SW2]を押して、水中時のしきい値を設定します。
・しきい値の設定が完了した後、「Arduino」では[SELECT]スイッチ、「トレーニング・ボード」
では[SW3]を押してしきい値を記憶し、設定モードを終了します。
・しきい値はAVRのEEPROMに記憶しますので、一度設定を行えば電源を切っても設定値を
記憶しています。
|
２．水分量の測定
・測定は500mS毎に行われ、表示も同じ間隔で更新されます。
・しきい値の設定に異常がある場合は、[Ｍｏｉｓｔｕｒｅ：Ｅｒｒｏｒ！] と表示されますので、
しきい値の設定をやり直してください。
・A/D変換の誤差やノイズによりA/D変換値がしきい値を超えた場合は、それぞれ
[ＤｒｙＯｖｒ]と[ＷｅｔＯｖｒ] の表示になります。 （土壌の測定時には影響ありません）
・LCDの右下に表示される水分量の絵図は、下記の値で変化します。
| 水分量 （%） |
LCDの絵図 |
| 90〜100% |
[W]の文字 |
| 80〜89% |
カップに縦8ドットの横線 |
| 70〜79% |
カップに縦7ドットの横線 |
| 60〜69% |
カップに縦6ドットの横線 |
| 50〜59% |
カップに縦5ドットの横線 |
| 40〜49% |
カップに縦4ドットの横線 |
| 30〜39% |
カップに縦3ドットの横線 |
| 20〜29% |
カップに縦2ドットの横線 |
| 10〜19% |
カップに縦1ドットの横線 |
| 0 〜 9% |
[D]の文字 |
|
３．測定の実例 （水分量は参考値です）
・土壌の硬さや土とセンサーの密着度、並びに土壌全体とセンサー間の水分の行き渡り具合で
かなり数値が変わりますから、水分量のパーセンテージは目安です。
・センサーは土壌に固定して、植物の具合を見て水分量の数値を記録し、散水のタイミングを
見つけるといいでしょう。

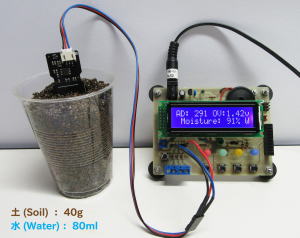

・以下は、しきい値を設定した乾燥状態と水中状態、および「種まき培養土」に水分を加えた
場合の測定結果です。

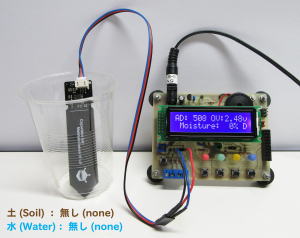

乾燥状態 水分量：０％ |

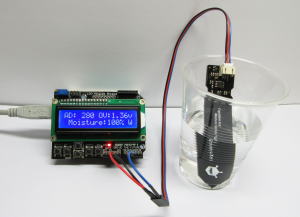

水中状態 水分量：１００％ |

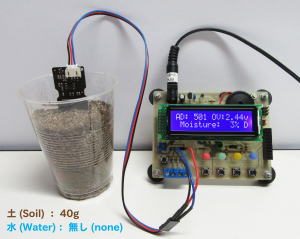

土：４０ｇ 水：０ml 水分量：３％ |

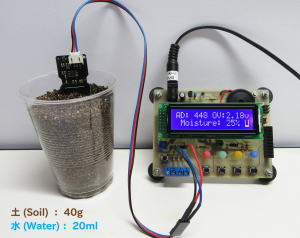

土：４０ｇ 水：２０ml 水分量：２５％ |

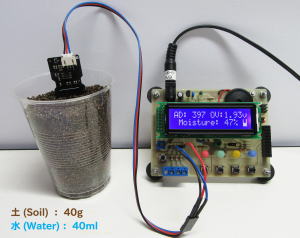

土：４０ｇ 水：４０ml 水分量：４７％ |
土：４０ｇ 水：６０ml 水分量：７２％ |
土：４０ｇ 水：８０ml 水分量：９１％ |

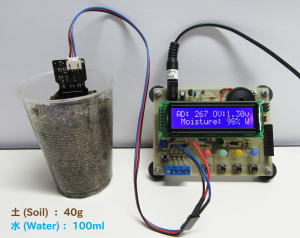

土：４０ｇ 水：１００ml 水分量：９８％ |

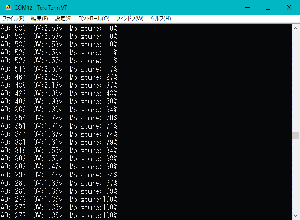

・Arduino ＋ LCD Keypad Shield 版では、シリアル・ターミナルに測定結果を出力できます。
・「Tera Term」等のターミナルソフトで受信します。
・ボーレート = 9600 , Parity = None , Stopbits = 1 , Databits = 8 （プログラム内で変更可能）
|
