ＲＬ＝３．５Ｋ ロ−ドライン

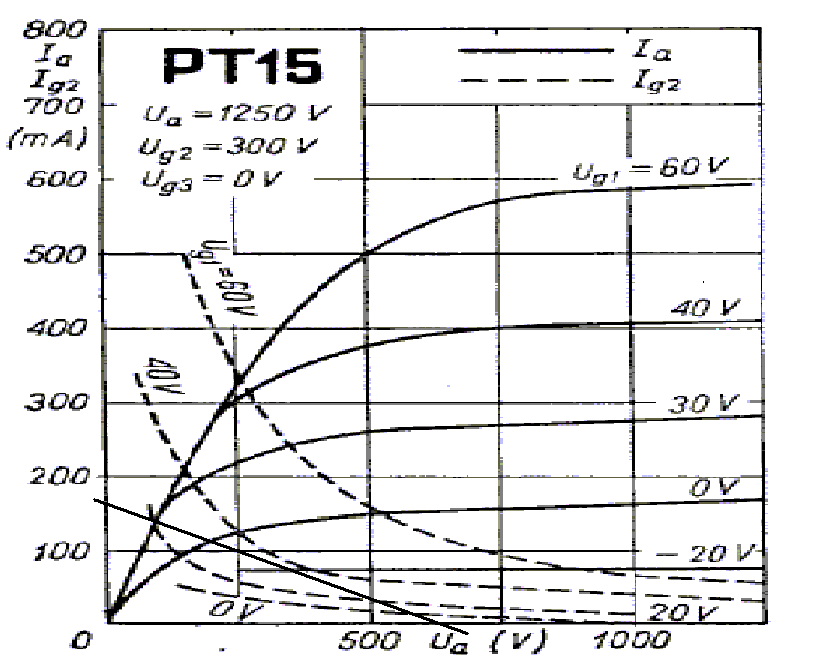

ＰＴ１５ RL＝３．５ＫΩ　ロ−ドライン
アイドリング時の動作点　３５０Ｖ/８５ｍＡ（Ｅｃ＝△２０Ｖ、Ａ２級　Pｄ＝３０Ｗ）に交わるよう３．５ＫΩのロードラインを引きます。このあたりは最大定格の範囲内でＡ２級のアイドリングを選びます。
ロ−ドラインは、アイドリング時の動作点を通るように、横軸約６００Ｖから縦軸１７０ｍＡへ（６００Ｖ÷０.１７０A＝３５００Ω）の斜め線を引きます。これが３．５ＫΩのロードラインです。

この場合の最大出力は上記特性図上で３．５ＫΩのロードラインと、Ｅｃ＝０ＶおよびＥｃ＝約＋１０Ｖの各々の交点の電流値と電圧値から大雑把に求めますと

　Ｐｏｍａｘ＝｛（５８０Ｖ−１８０Ｖ）×（１５０ｍＡ−３０ｍＡ）｝÷８＝６Ｗ

となります。
