直熱５極送信管を低圧大電流で。迫力の低音！
PT15s 6W*2 パワーアンプ
概要
１．１

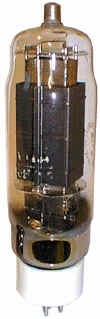

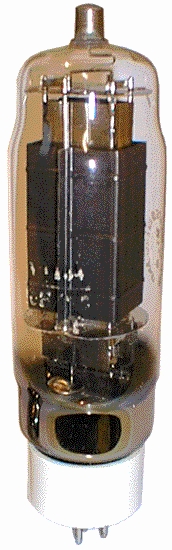

ＰＴ１５/ＶＴ１０４／ＣＶ１１０４は欧州の*ＭＯＶ製で、ＨＦの送信機の終段管として設計されいるものです．定格Ｅｐ＝1250Ｖ、Pｄ＝３０Ｗ（ＣＣＳ）で、高さ160㎜を超え、直径50㎜近い大型管です。
ＷＥ300Ｂのような低ｒｐ直熱３極管は大変人気がありますが、直熱管でも、５極管で特にトッププレート管はまったく人気がありません。
しかしながら*ＤＥＴ２５／ＣＶ１０２５／ＶＴ２５とよく似た構造であるＰＴ１５はオーディオ適性の目安となるＧ２μ（Ｇ1－Ｇ2増幅率）が送信管にしては低いようで、（例 ６ＣＡ７＝１１、６ＧＢ８＝１５）、低圧大電流動作とすることで迫力の低音が楽しめます．今回は前段を６ＡＱ５（Ｔ）のカソードフォロア直結回路とし、ＰＴ１５をＡ２級としてポジティブ領域までドライブした設計例です。
*ＭＯＶ＝Marconi Osram Valve. ﾏﾙｺｰﾆ・ｵｽﾗﾑ
*ＣＣＳ＝Ｃｏｎｔｉｎｕｏｕｓ Commercial Ｓｅｒｖｉｃｅ 継続的業務使用
*ＤＥＴxx＝マルコーニ製送信用３極管
*ＶＴxx＝英国軍用真空管番号。米国のＶＴとは異なる。
