ブーストメーターの取付け

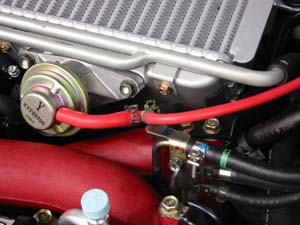

6、6、4パイの三又を使用し、4パイのホースをブーストセンサーに取付けます。 または、サージタンク(EVCのページ)からも圧がとれます。

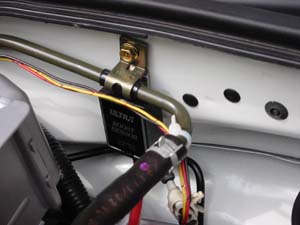

配管を短くする為に、センサーは助手席前方の所に取付けました。

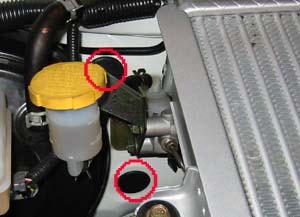

配線、配管の引き込みは運転席側の2箇所のグロメット（どちらか）に切れ込みを入れ引き込みます。

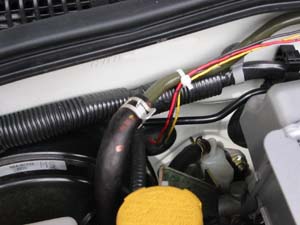

こんな感じで引き込みます。 配線をタイラップ等でまとめます。

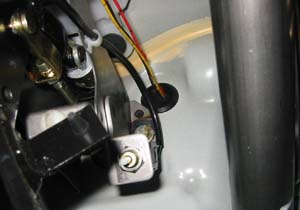

室内側は、クラッチペダルの上付近から出てきます。 足下のコード類は、ペダル操作の邪魔にならない所にタイラップで留めます。

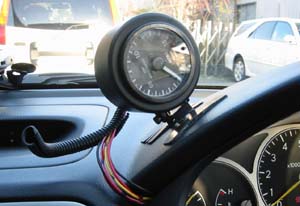

ブーストメーターを見やすい所にセットして、説明書に従い照明や、ACC電源等を配線します。 こちらは、メーカーにより異なりますので省略させて頂きます。
