スピーカーユニットの保持法に関する特許

これまでのスピーカーの諸問題をルミノサウンドの特許技術(第6393861号)で解決しました。これにより生演奏のような自然な再生が可能になりました。 その内容を簡単に紹介します。詳しい内容は、 ここ (公開特許公報)で確認できます。ルミノサウンドの天井埋込み型スピーカーは、この特許と無限大バッフルの相乗効果で、 これまでになく忠実な音響再生を実現しました。古い枠組みを離れ、新しい価値を感じて頂けたらと思います。

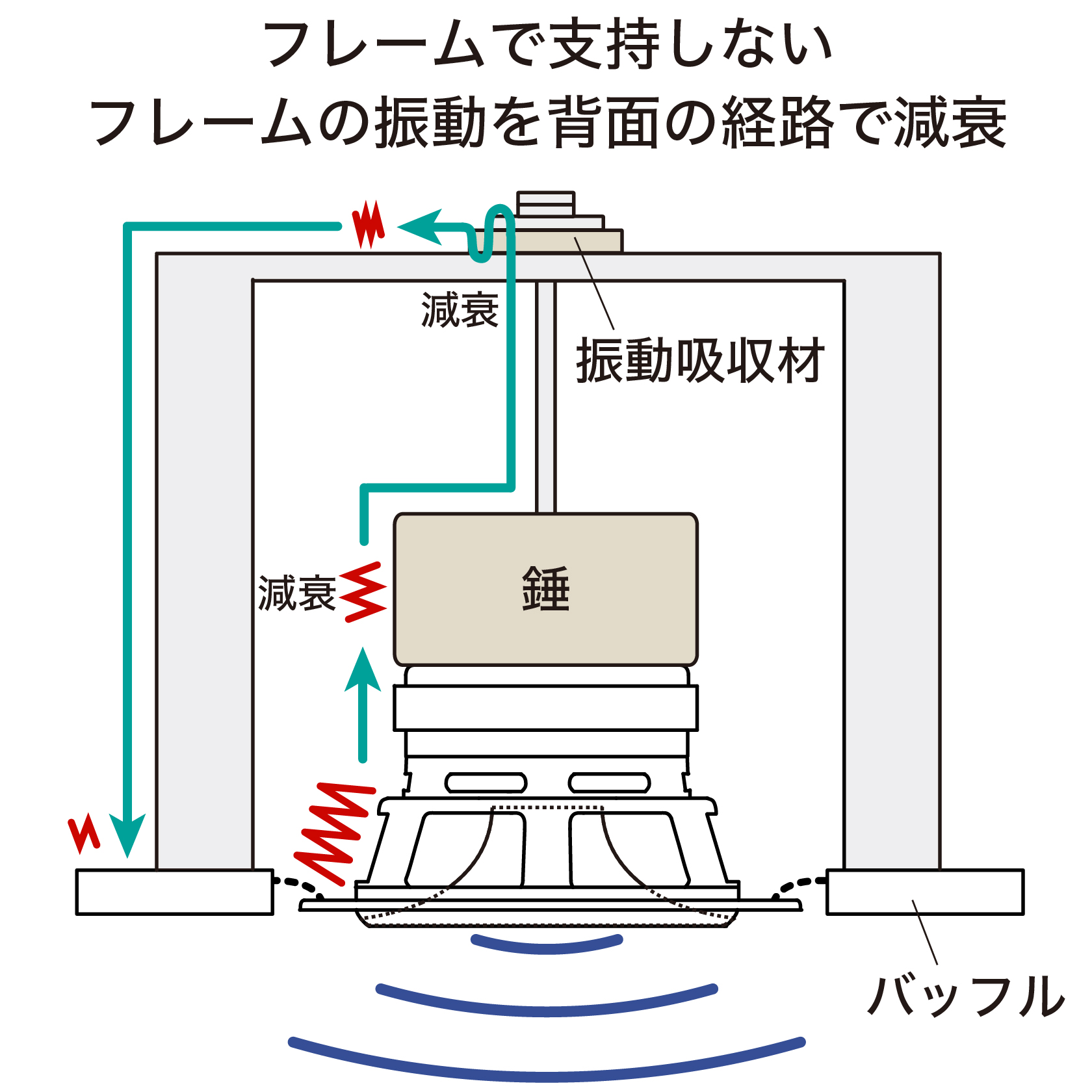

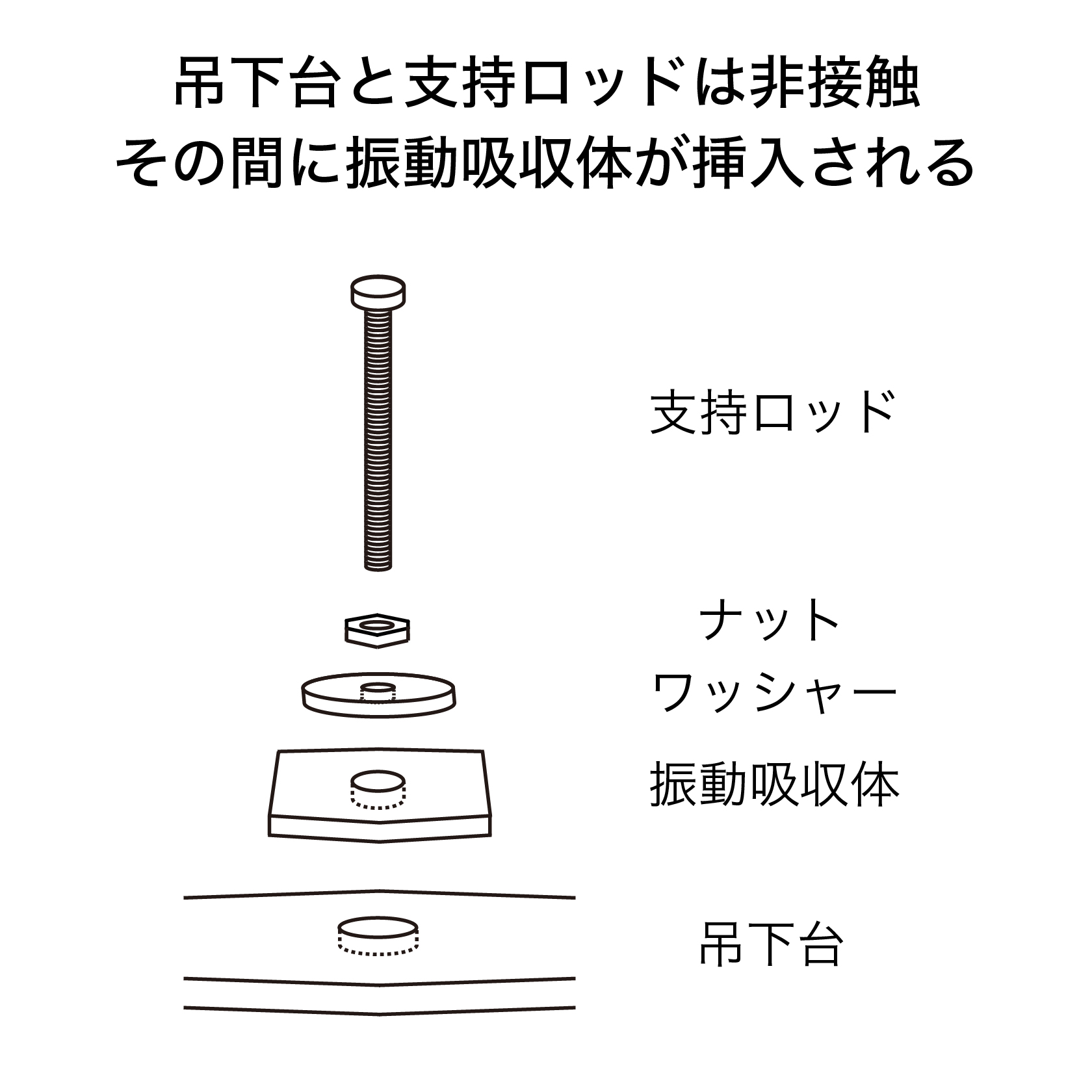

これまでのスピーカーはフレーム振動の伝播で発生する歪みが問題でした (後述)。 その解決のため、ユニットを背面から吊り下げました。吊り下げる支持ロッドと吊下台は、非接触であり、支持ロッドは、吊下台上の振動吸収体 (ゲル)を介して吊り下げられています(図)。 この構造によりフレームでユニットを支持する必要がなくなり、フレームとバッフル (筐体)が分離されるとともに、フレームの機械ストレスも解消されました。 同時に振動減衰経路が形成されており、フレームの振動はユニット背面の振動経路で振動吸収手段 (錘、振動吸収材等)によって減衰されます。 この機構により、フレームの振動は速やかに減衰され、歪の少ない忠実度の高い再生が可能になりました。

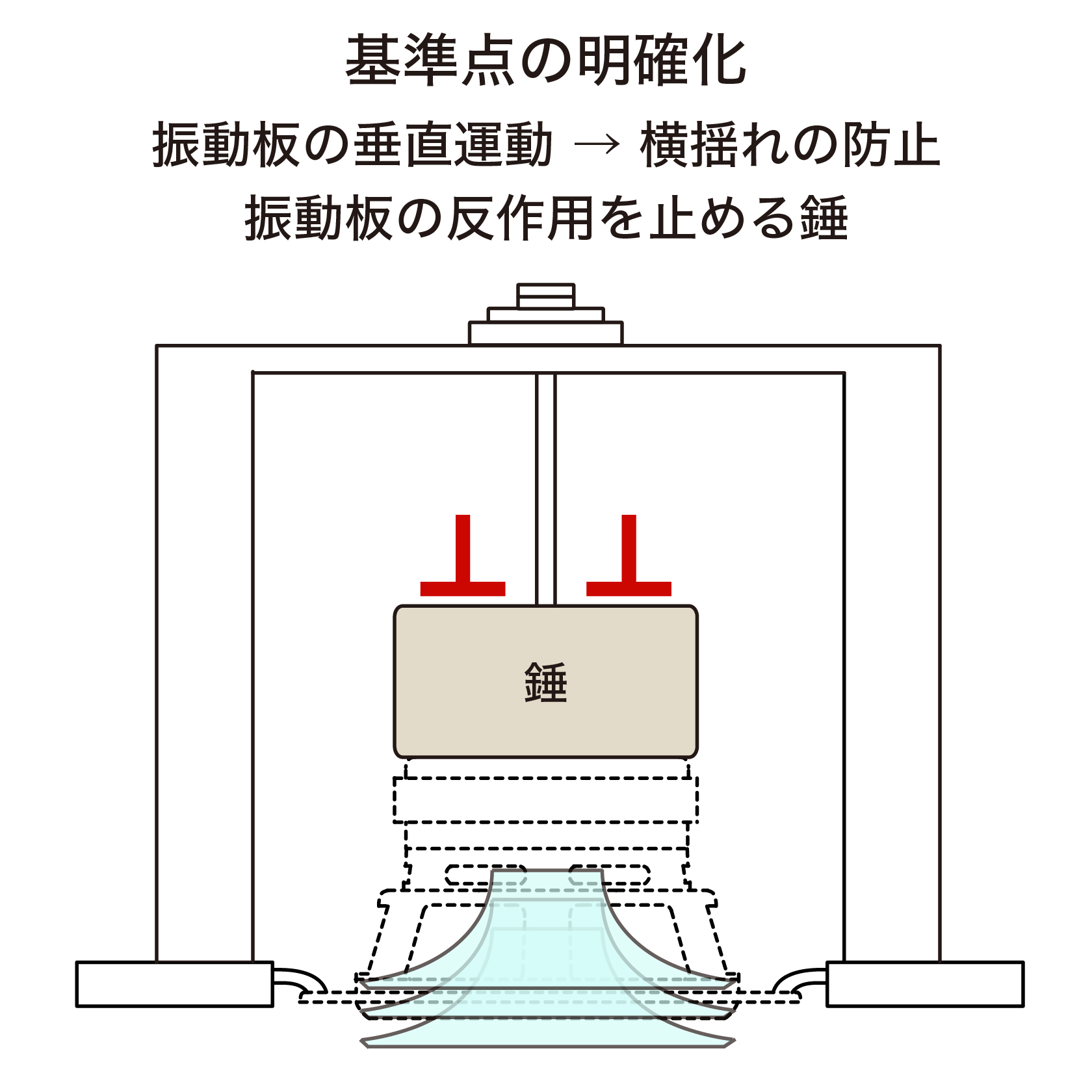

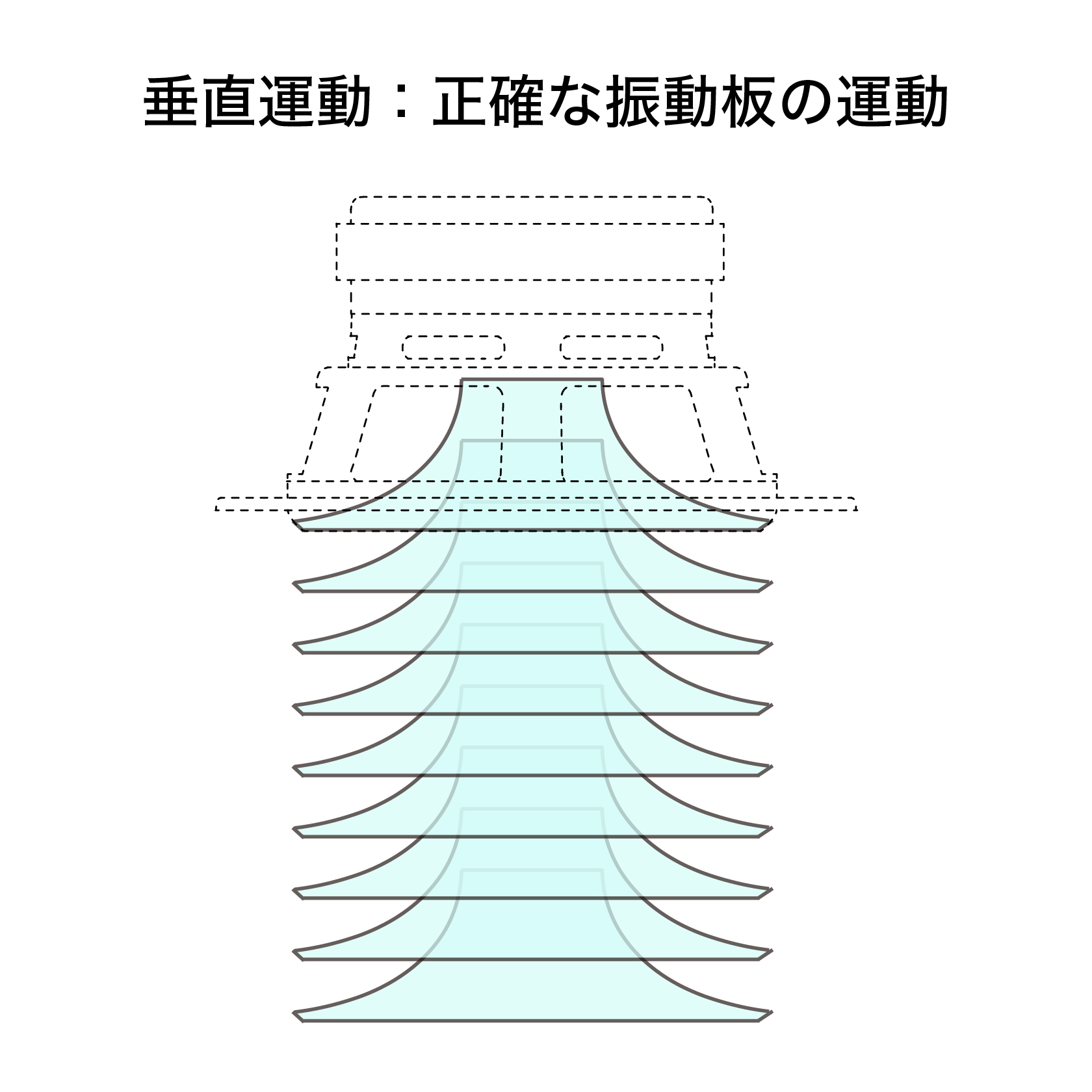

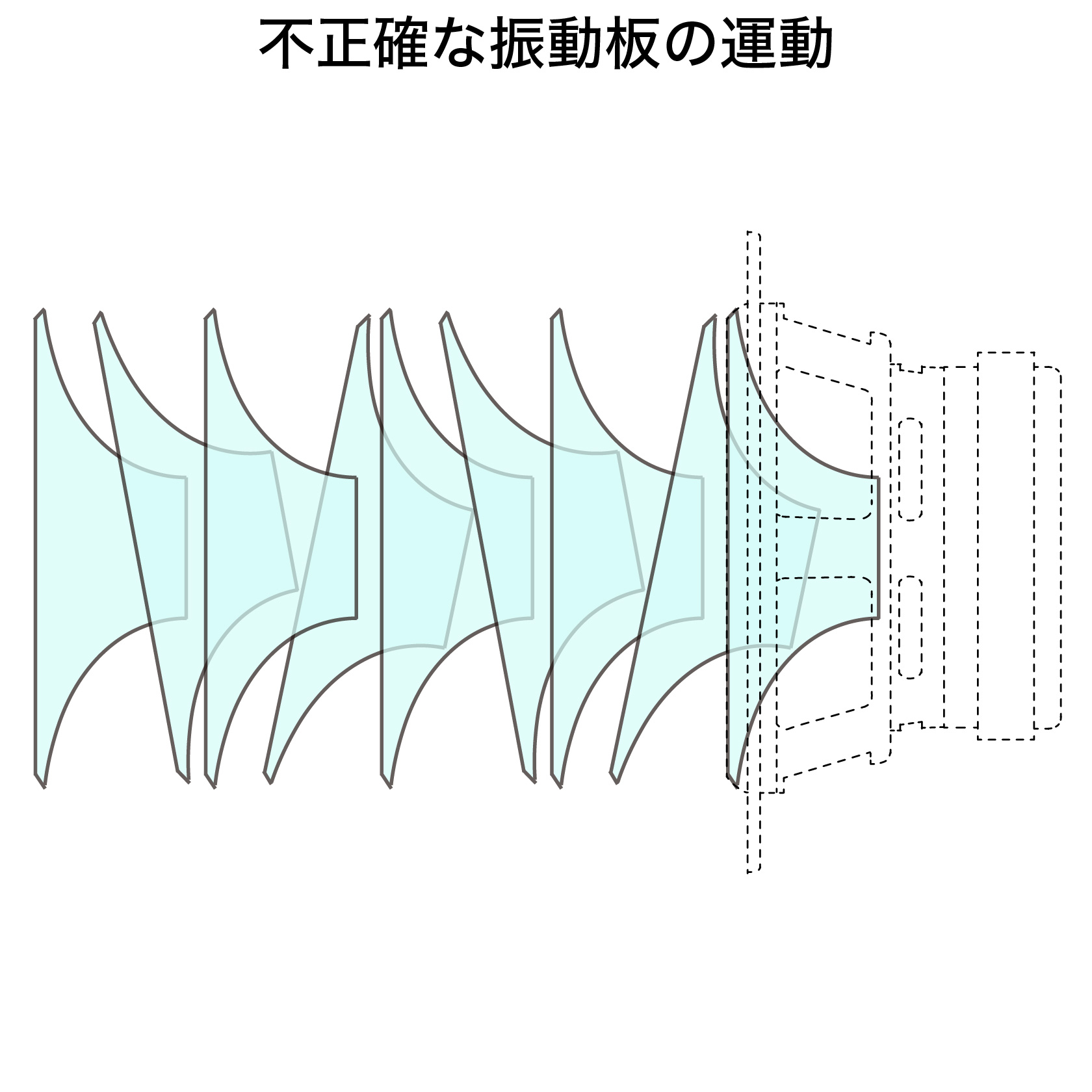

本構造では、振動板が垂直運動するので、これまでのスピーカーのように横揺れが発生しません。 振動板の反作用は、錘で受け止められます。その結果、振動の基準点が明確になりました。 さらに、振動板に均等に荷重がかかるため、振動板が正確に運動します。 振動板の垂直運動により、力強く、そして繊細な音の再生が可能になりました。

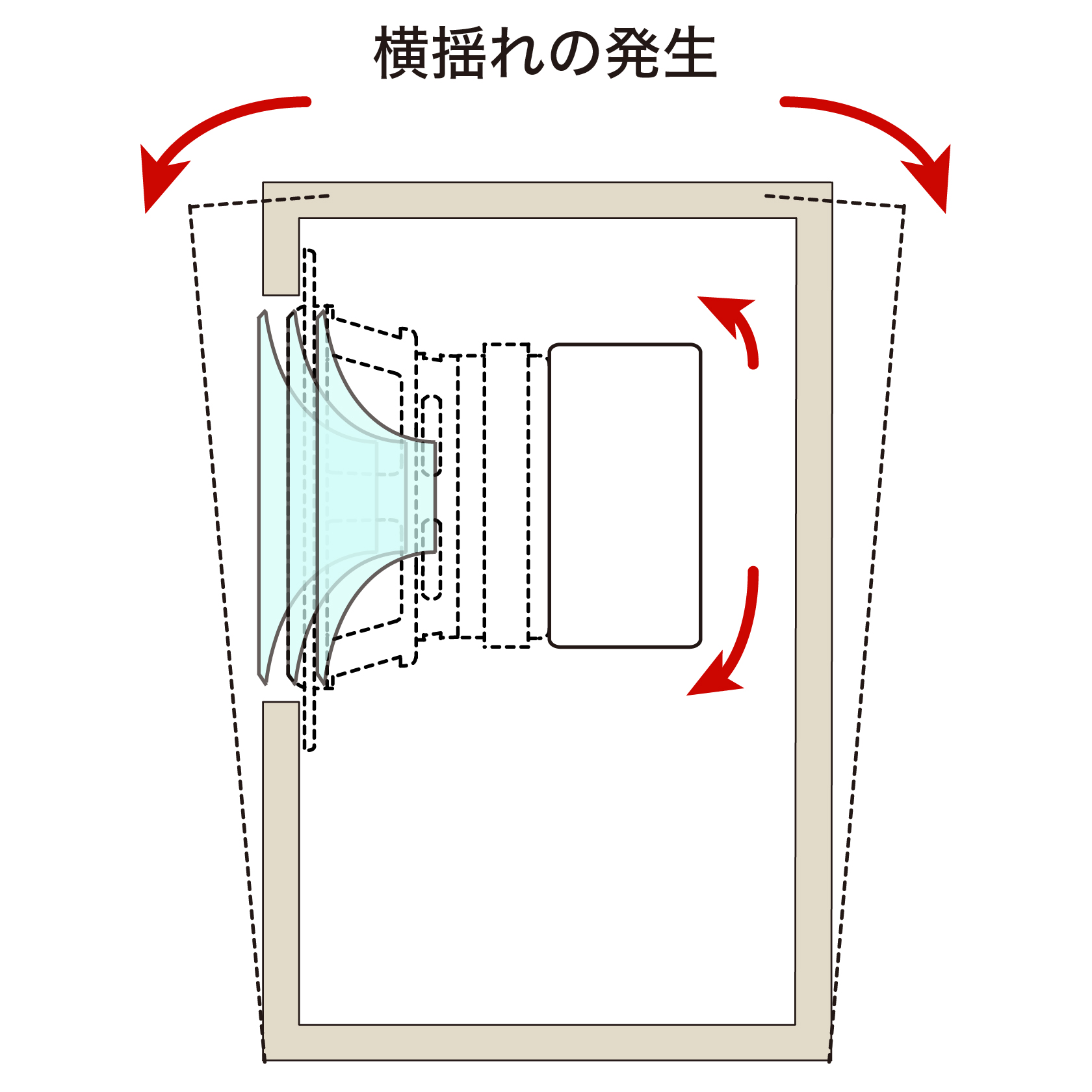

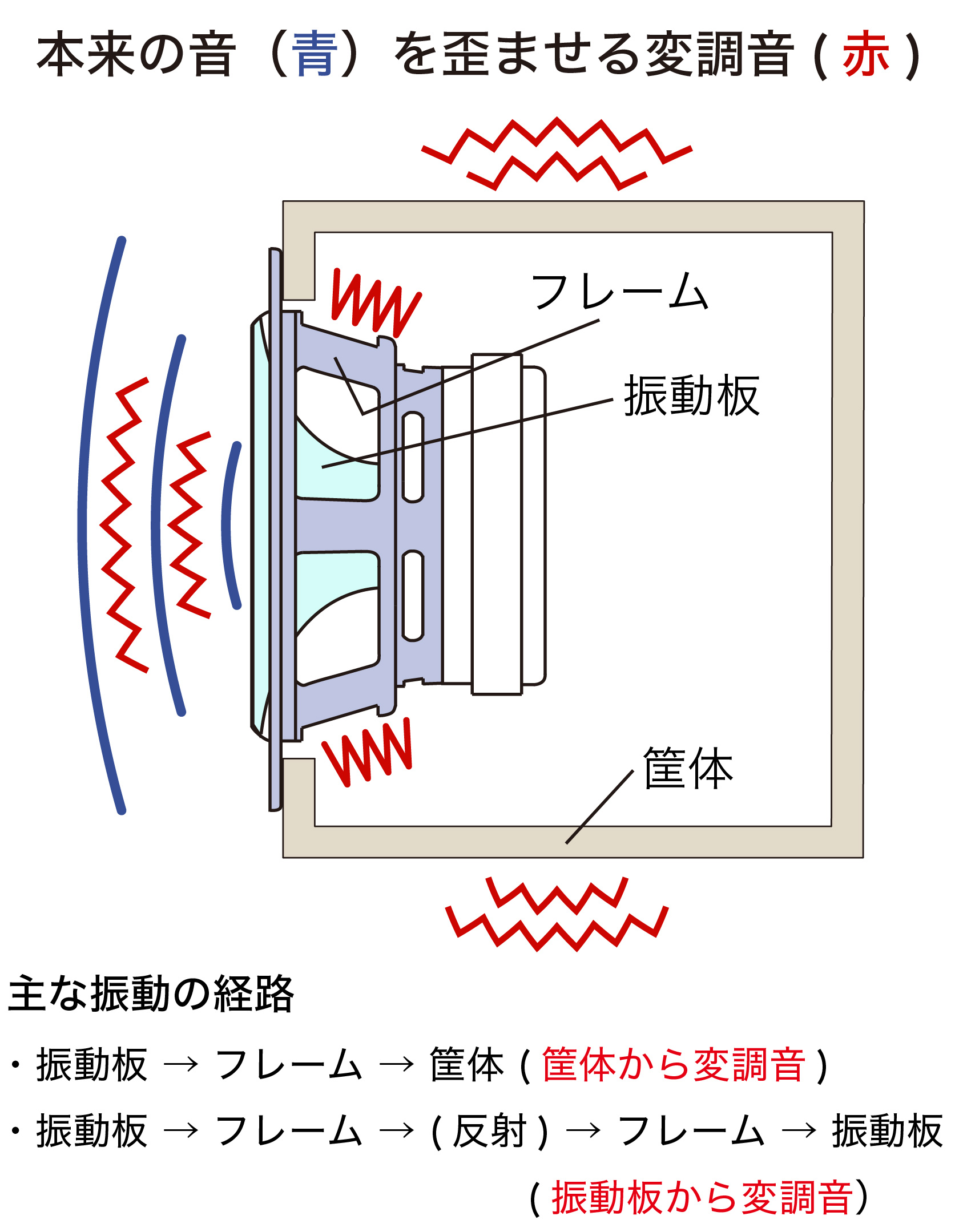

スピーカーユニット (ユニット)のフレームに振動板が結合しているため、フレームは必ず振動します。 これまでのスピーカーは、フレームの振動が筐体に伝わり、筐体が変調音を発しました。 また、フレームの振動の何割かは筐体で反射され、振動板へと戻り変調音として放出されました。 この変調音は、原音と時間差があるので著しく音を悪くしてきました。

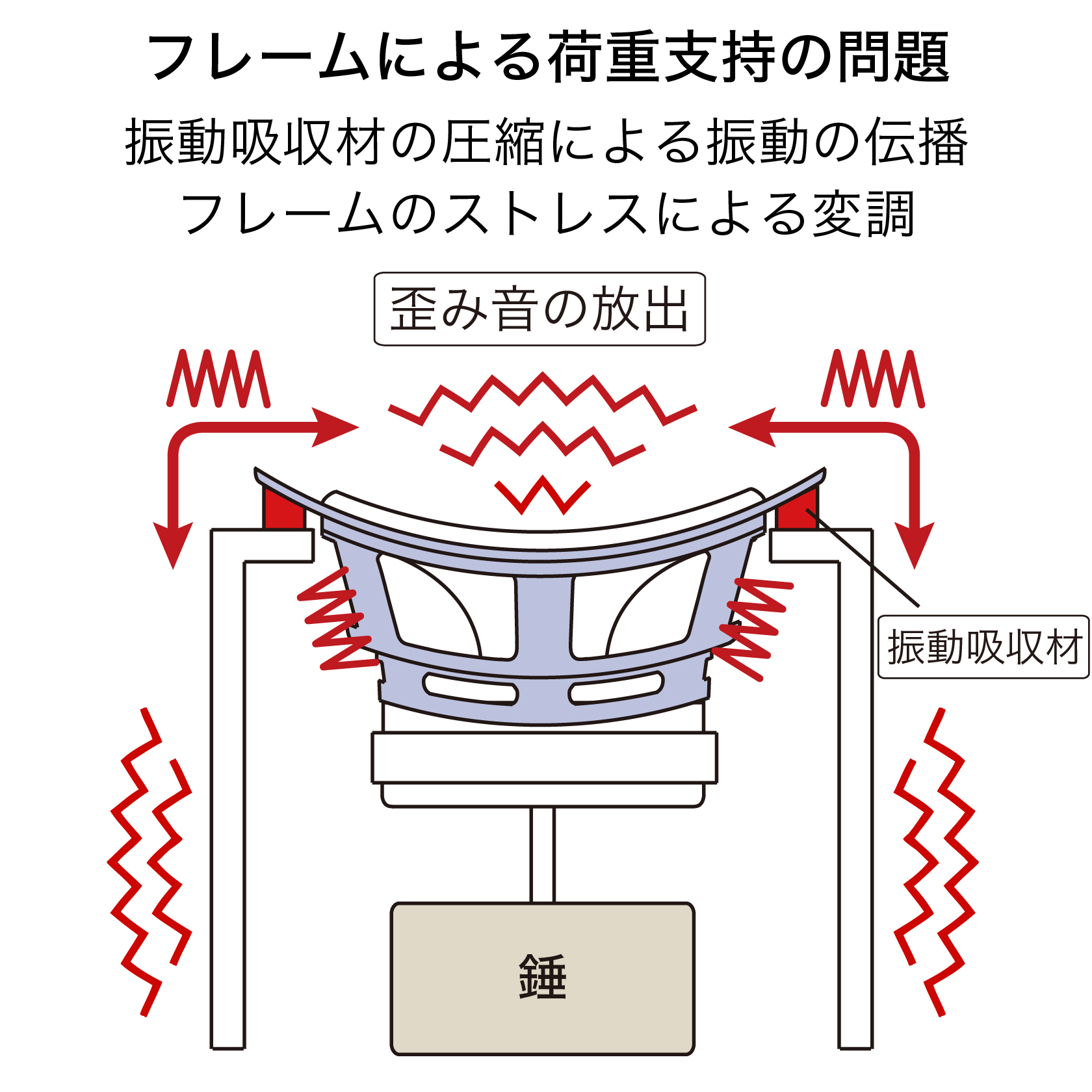

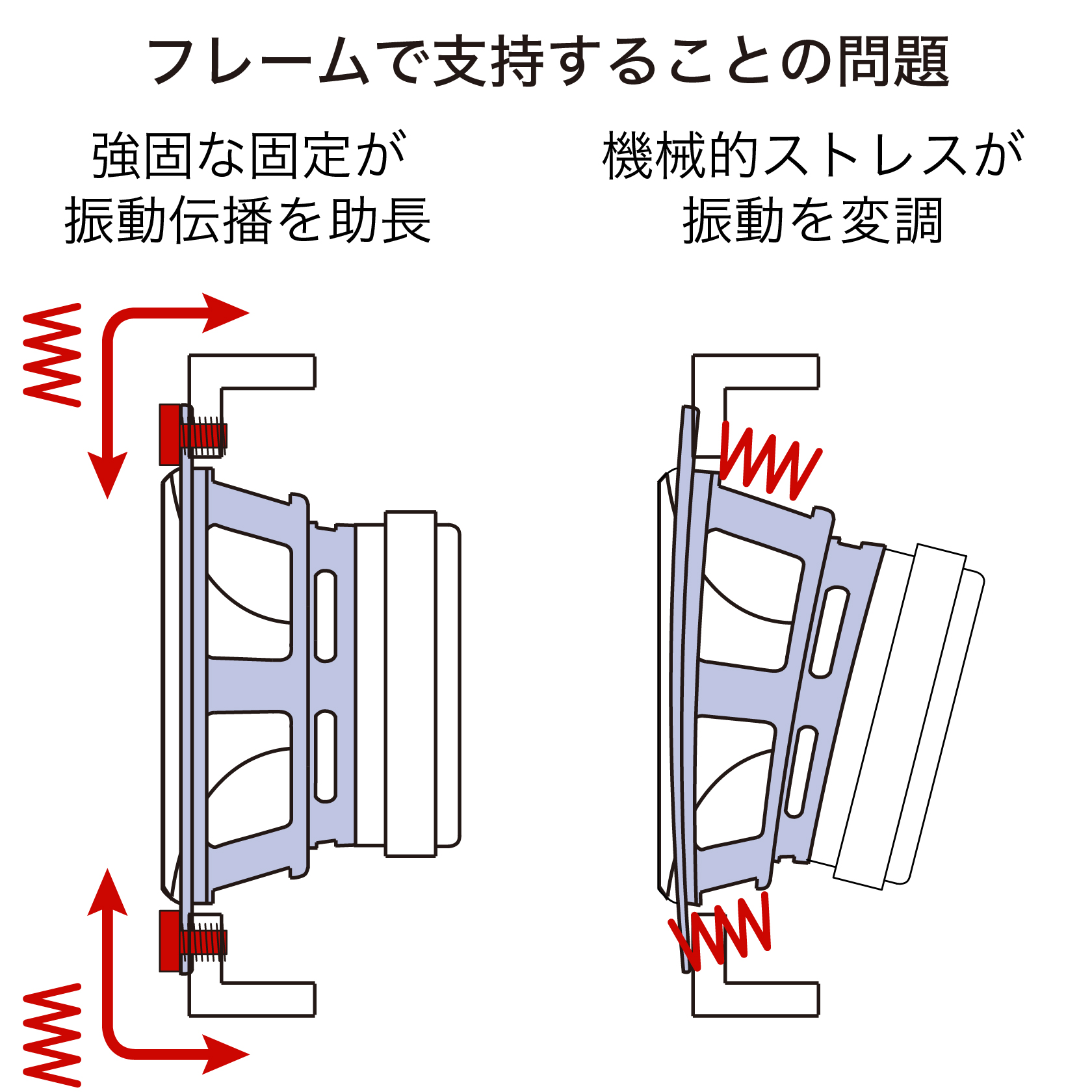

常識的には、ユニットはフレームを筐体に固定して取り付けられますが、以下の問題が発生します。 まず、ユニットの重量を支えるため、フレームは筐体に強く固定され、上記の振動伝播が顕著になります (特に反射が問題)。 フレームと筐体の間に振動吸収材を挿入する対策もありますが、荷重により圧縮され振動吸収材の効果が発揮されません。 さらにフレームで荷重を支持すると、フレームの機械的ストレスが発生し振動を歪ませます。






※各図は解説のための模式図であり、正確な形状・構成を示すものではありません。
