５０ＭＨｚ 移動用コンパクト デルタループアンテナ
ＪＡ１ＣＰ 入谷さん作成の物。
２０２４年の５月中旬、hamlife.jpの記事を見て気になったので注文してみた。
(扱いは
２０２４年現在は「無線雑貨の店 ＨＡＭ－ＮＥＴ」で販売価格６６００円＋送料。)
２ｍ長のロッドアンテナを２本使い、Ｖダイポールの頭頂部にワイヤーを張ったような感じの物。
仕舞い寸法は３０ｃｍ。（ロッドアンテナの最短寸法）
給電部には１：４のバランが入っているとのこと。
耐入力は５０Ｗ以下。（移動局の出力は５０Ｗまでなので当然か？）
重量は４３０ｇ。（ロッドアンテナが結構、重いかも？）
利得はダイポールに比べて３ｄｂ有るとのこと。
帯域も広く、ＳＷＲはバンド内で１．５以下とのこと。（４８～５３ＭＨｚで１．５以下とのこと。）
マストへの取付はＵボルトを一本使用。
普通のメッキのＵボルト（ユニクロ？）なので錆を気にするならステンレス製に換えた方が良いかもしれない。内径の最大は３6ミリ。
(25Aというサイズでネジの大きさはM6)
私はステンレス製の物に交換した。
使用出来るマストの最大径は３２ミリ。
ワイヤーは太さが１ミリ程度で両端に目玉クリップが付いていてロッドアンテナを挟んで使う。
ロッドアンテナの径は最大で約１４ミリ、最小で５ミリ程度。
重量は１本、約１００ｇが２本。
給電部はＵボルトを含め約２２０ｇ。
絶縁体は透明のポリカボネート樹脂。
組み立てて気になるのはロッドアンテナの固定方法。
差し込むだけでネジ留め等が無いようで、グラグラするので接触不良を起こすのではないかと気になった。
気になる人は何か対応を考えた方が良いかもしれない。
（下の穴にタップを立ててロッドアンテナの下部に穴が有るから固定する等、自己責任でやるのも有りかと思う）
ロッドアンテナ下部の穴に少しバリが有って気になったのでヤスリで削った。
このアンテナは移動用として設計、製作されており
固定用として長期の使用は対候性等で不向とのこと。
まだ使用していないので後日、使ってみた感想を書きたいと思う。

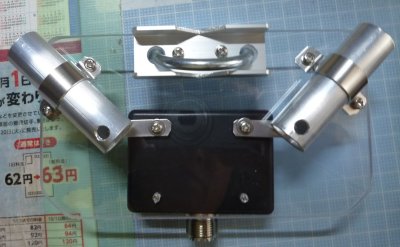

給電部は1:4のバラン入り
給電部の下の穴はネジ穴ではない

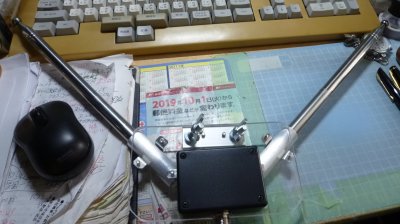

ロッドアンテナは2mの長さ

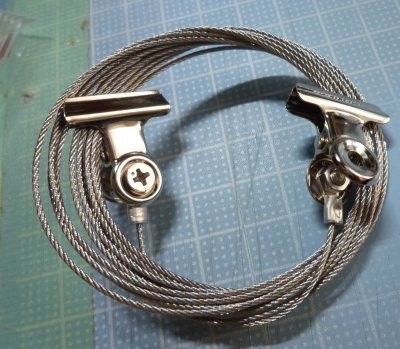

ステンレスワイヤーは1ミリ程度の太さで目玉クリップ付き

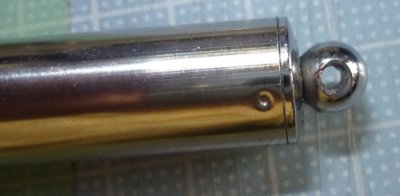

ロッドアンテナ下部の穴径は２ミリ程度
