０７．クロス八木の円偏波の回転方向の検討
2012/1/16 目次に戻る最近の衛星は、高度が低い（400〜600km）ことも有って、直線偏波（モノポール、ダイポール等）のアンテナ
が多いようです。
そのために円偏波の回転方向は関係なくなったようです。
ぜひ見てください！
★衛星通信には、なぜ円偏波のアンテナが良いのか？ について考察しています。2013/5/27
FO-29は円偏波のようです。複数のモノポールを
↑↑位相給電しているか確認出来ていない2013/10/8
ただし、衛星が円偏波であっても、その姿勢やスピンや来る方向によって、左旋円偏波、右旋円偏波、楕円、
等々と一つのオービット中でも変化しますので、地上局で偏波を合わせるのはかなり困難です。
むしろ、衛星を直線偏波にして、衛星がスピンして偏波が水平、垂直、地上反射で偏波の変化することに対応
するために地上局を円偏波にする方が実用的です。
この場合は、円偏波の回転方向は関係ありません。
右だ、左だ、と云っていると、右と左が分からなくなるのが、このサイトの特徴です。hihi
(右と左は何時誰が決めたの！)
いろい調べた結果、
「反射器からフロント方向を見て、
位相が1/4λ（電気長）進んでいるエレメントから、遅れているエレメント方向に回転する」
らしいことが解りました。この旋円偏波は右と左の勘違いを しやすいもので、まだ勘違いがあるかも？？
下写真

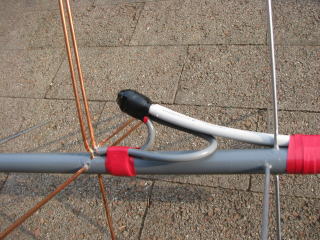

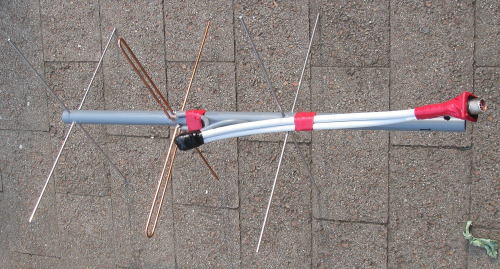

435MHz 3eleクロス 下右写真：上に出ているエレメント同軸を1/4λ長くして遅れさせている。（左旋円偏波）
インピーダンスは、50Ωが2本パラなので25Ωとなり、それをQマッチで25Ω：50Ω変換をしている。
Qマッチは、√25×50=35.6Ωとなり、75Ω同軸を2本パラ(37.5Ω)にして1/4λ奇数倍（3倍）にしている。
Qマッチの奇数倍は、1、3、5、倍となるが、1倍の場合は短いので、コネクター部分の影響で寸法が計算通りに
ならず、435MHzの場合は、3倍以上が良い。（隠し味？）
Qマッチの同軸ケーブルが2本となって太くてエレメントに直接付けられないので、3D-2Vの1/4λと1/2λを2本
パラ接続し、進めるエレメントに1/4λを接続し、遅らせるエレメントに1/2λを接続している。

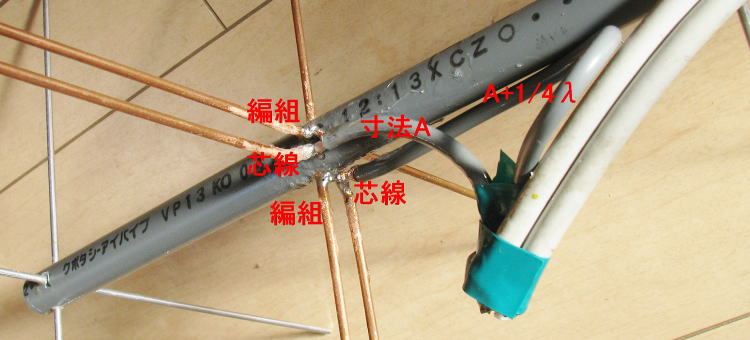

進める方のエレメントへ接続する3D-2Vの長さは任意長Aで良く、遅らせるエレメントを、その任意長A＋1/4λとす
れば良いが、実際には任意長A＋1/4λが測定出来ないので、測定できる1/4λと1/4+1/4=1/2λにしている。2012/3/28

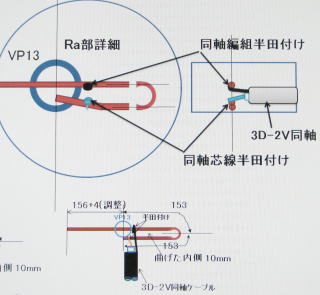

給電部の詳細
下写真（一部修正追加2012/1/18）

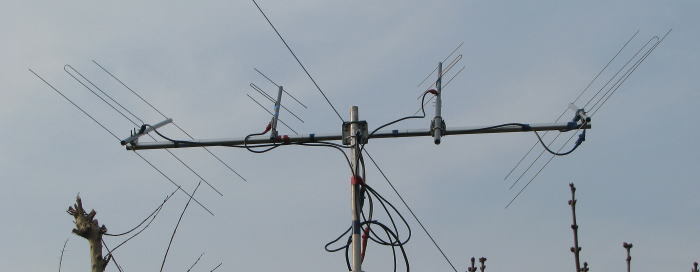

☆435MHzは右側を1/4λ（170cm）前に出して進めさせているので、
右側を1/4λ前にだしているので左右のアンテナを同相で給電すると、同時に電波が出るが右側に比べて左側が
1/4λ遅れることになり、進んでいる右側から左側に回転し、左旋円偏波となる。となるはず？
★145MHzは右側の同軸を1/4λ長くして、アンテナに到着する145MHzを遅れさせているので、右旋円偏波。

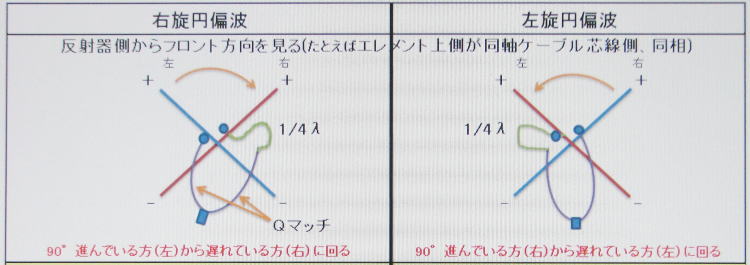

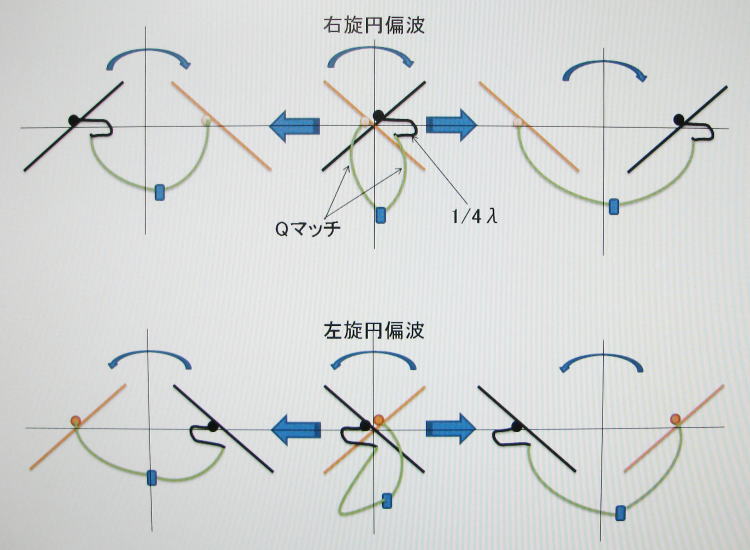

下図：円偏波の回転方向（反射器側からフロント方向を見て）

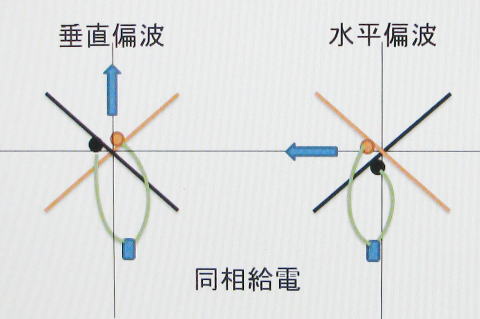

下図、上中央が基本の右旋円偏波、左側は黒エレメントを左側にずらしたものと考える。右側は黒エレメントを
右側にずらしたものと考える。（衛星から（遠方から）見ると ハ がクロスに見える？）
左図は、実際のアンテナで確認しました。
2012/4/24右（左）旋円偏波には右（左）旋円偏波（一致）のアンテナか？
右（左）旋円偏波には左（右）旋円偏波（逆）のアンテナか？

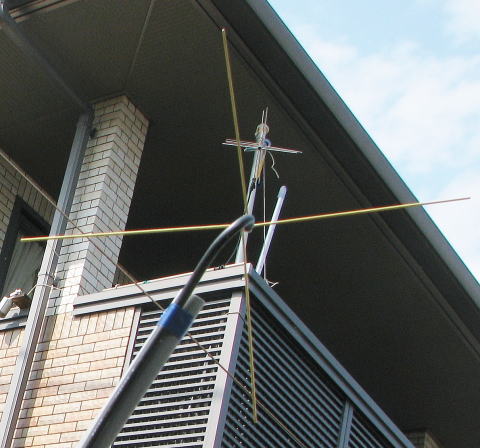

左写真の手前（下）は、クロスダイポール右旋円偏波(受信)
向こう（上）は、クロス3エレメント八木左旋円偏波（送信）
上、下、逆回転にした時に2.3dB強く受信できた。

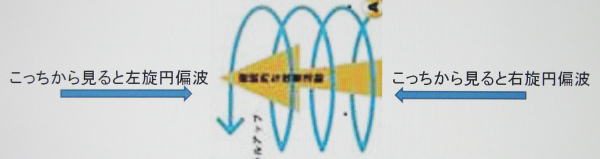

偏波の回転方向は、お互いにアンテナの後ろからフロンと
方向を見て言っている。
従って、一方から相手を見ると右回転が相手が向こう側か
ら見ると左回転となる。
分からなくなる！！hihi）
