実験室レポート１が増えてきて見にくくなったので、新しくページを作りました。
2003.3.14

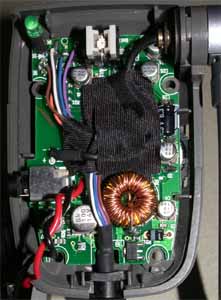

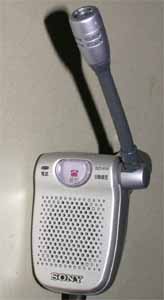

ＳＯＮＹ製の携帯電話 自動車用ハンズフリーマイク＆スピーカーです。近くのパソコンショップで４８０円だったので買ってみました。ＤＳＰ内蔵だそうです。
|
|
2004.12.12
法改正で走行中での携帯電話使用に罰則が付いたので、これを使ってみることにした。買ってから２年近く経って初めて日の目をみることになりました(^^;)
んで、電源を入れ、携帯を繋ぐと、なぜかオフフックする(^^;) おまけに、ビービーとハウリングのような症状を起こすので、終話ボタンを押さねばならない・・・
んで、通話中は、ぶち、、、ぶち、、、っと変な音がする。ん〜ダメじゃんコレ（笑） ソニーはこんなタコな物を９８００円の法外な価格で売っていたのか！ それとも不良品か？？？
まあ、今流行りのイヤフォンマイクみたいなやつよりは、マシってもんだけどね・・・ しかし、携帯を接続するのはめんどくさい。
2003.3.14
460KHzくらいで動くＦＭ復調器が欲しくなったので、１００円ショップのＦＭラジオを買ってみました。
 |
おなじみダイソーのＦＭラジオです。 ラジオとして使う気は無いのでイヤフォンは買いませんでした(^^;) でも、普通のイヤフォンでも問題なく使えるようです。 ＴＶも聞けるのは面白いけど、同調がクリティカルで、 とても使い物になるとは思えません。 使っている受信ＩＣは、ＡＭ／ＦＭ用のＬＡ１８００です。 ネットで調べても、あまり詳しい資料が無かったので、 とりあえず買って調べてみることにしました。 まず、局部発振を止めるためコイルを抜きます。 で、アンテナ端子がイヤフォンと混合になっているので、 その周辺のＬＣを外します。 アンテナ端子から、460KHzを入れて、各部をオシロで調べてみると やっぱり、まともに受信しません。トランスレスで、フィルタを持って いないのは、中間段でＬＰＦを使っているからのようで、このＬＰＦの 特性は200KHz以下しか通さないようです。460KHzは全然だめです。 ＬＰＦの特性を変えれば良いのですが、時定数の設定方法が 全くわからず、挫折しました・・・ |
 |
 |

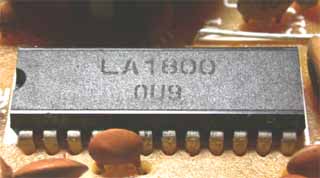

これが１００円ラジオの中に入っていた受信ＩＣ ＬＡ１８００は三洋のＩＣのハズだけど、 これ、ホントに三洋製？ どっかのセカンドソース？ |
2003.3.12
ジャンパラで買ってきた、サウンドアンサー(ITT-200)という謎のユニットです。何だか分からなかったけど、税込み100円だったので、ちょっと買ってみることに(^^;) どうやら、国際電電(ITT)の番号付加アダプタらしく使い物にはなりません。部品取りになるか調べてみました・・・が・・・
 |
外観は、こんな感じ・・・ 他にＡＣアダプタ（トランス式 9V/0.35A）と 4Pモジュラーのショートケーブル付き |
 |
バラしてみると・・・ |
 |
乗ってるCPUは、TMP47C452BF、 マスクROMでDTMFエンコーダ内蔵らしい、 これでは使えない・・・ |
 |
左の小さなICはEEPROM(93C46)、 左の大きなICには、T35305Fと書いてある。 3.58MHzのセラロック付き、調べてみたけど 何だか分からない・・・ DTMFデコーダかな？ チップ部品だから 剥がして使うのも面倒だし、 やっぱ、失敗か・・・ |
2003.2.6
13Wタイプで60Wの明るさ（と書いてある）、値段は３００円と格安。量販家電店でも６００円程度が限度です。ということで、早速買ってみたのですが・・・
|
|
他にも、４８Ｗで２５０Ｗ相当の明るさという大型タイプもあって面白そうだけど、怖くて１２００円は出せないなあ・・・
2003.2.11 追記
照度計でテストしてみる。点灯直後はやっぱり暗く、１０年前に買った電球型蛍光灯の２／３の明るさ、しかし、回路が暖まって来ると同等レベルの明るさになる。また、60W白熱電球と比べると１桁暗いが、これは配光パターンの違いかもしれない。
2004.2 某日追記
とうとう完動していた電球も壊れた、内部で接触不良を起こしていたようで、点いたり点かなかったりしていたが、直に全く点かなくなり廃棄・・・ 寿命は１年だった。購入当時から黒く変色していた部分は、さらに黒くなり赤黒く点灯するようになっていた。１０年前に買った国産メーカー品は、まだ健在だけど、粗悪中国製は短命だなぁ
2003.2.1
 |
１００円ショップのペンライトに組み込んでみた。 |
 |
ニブル球と同じ大きさに組み立てる。 |
 |
配線が、ペンライトの外筒に触れないように気を付ける。 |
 |
入らない時は、ＩＣやトランジスタのモールドも削る。 |
| IO-DATA USB-H64 |
 |
 |
 |
| コレガ CG-UMDMPDC |
 |
 |
 |
2002.12.15
携帯電話用ＵＳＢモデムが１個１０００円くらいで売られていたので、ちょっと改造して使えないかネタ向けに買ってきた。コレガ CG-UMDMPDCは、M37640というワンチップCPUを使っていて、いじりようが無い、IO-DATA USB-H64はAN2136という汎用USBコントローラを使っていて、ナカナカ面白そうな素材ではあるのだけど、連載向けにはヘビーすぎる内容なので、ネタ向けには使えそうにない・・・ 玉砕の名残と、今後の希望(AN2136)を託して、写真だけ撮っておきました・・・ うー、別のネタを探さねば・・・
2002.11.28
秋月の紫外線ＬＥＤ(OSSV531)を買ってみました。１個２００円なので遊びで買っても惜しげはありません。点灯すると少し暗い紫色の光を発します。定格は３．６Ｖ／２０ｍＡだそうで、白色ＬＥＤと同じです。径は５ｍｍで放射角はかなり狭めです。出力は２２ｍＷで波長のピークは４３０ｎｍだそうです。付属に２４０Ωの抵抗が何本か付いていましたが、１５ｍＡの定電流ダイオードを使ってみました。単３×４の電池ボックスに電池を３本入れ、空いている部分に、ＬＥＤ、ＣＲＤ、ＳＷを付けます。
 |
 |
 |
 |
紫外線といっても、特に使い道が無いので、蛍光塗料に当てて遊ぶ程度です(^^;) 蛍光マーカーに当てると浮き出して見えて面白いです。蛍光灯の蛍光面では変化ありませんでした(^^;) 白色ＬＥＤに当てても白くはなりませんでした(^^;) オシロスコープに当てると緑色に光ります。ＴＶのブラウン管に当てると僅かですが残光が見えます。目に見える紫色は、結構綺麗で、蛍光マーカーの色も鮮やかなのですが、デジカメでは綺麗な色には見えないようです。紫外線消去ROMでも消してみると面白いけど、もうROMなんてほとんど焼かないから、やっぱり出番は少ないかな？
2002.11.22
以前、１０００円くらいで買ったエレコムのノート用光マウス、買って半年で塗装が剥げたけど、小振りで軽くて使いやすいので、ずっとデスクトップ用に使っている。使用頻度が高いせいか、左のボタンにチャタリングを起こすようになってしまった。１クリックのつもりが２クリックされてウインドが２枚出てきたり、開いたウインドが閉じてしまったりして気持ちが悪い。光学式は、位置決め部分はメンテナンスフリーだけど、ボタンは相変わらず機械式なので、やっぱり劣化するみたい。
|
|
マウスのボタンにはマイクロスイッチが使われている。 規格品なのか、もう、１０年も前から同じ形状をしている。 いや、古い物ほど品質が良い、最近のは、かなりボロ！ だから、古い未使用のジャンクマウスを買ってきて、 スイッチ交換すると良いかもしれない。 自分の場合、使わなくなった使用頻度の低かった マウスから外して使った。クリック感が結構良いが 左右で感じが変わって気持ち悪いかも（笑） というわけで、復活！ |
2002.8.25 追記
またまた、右クリックの調子が悪くなってきた。前回のようにウインドが勝手に開いたり閉じたりまではしないものの、アプリによっては、ダブルクリックと同様の症状になる。１年経たずに不具合が出るとは、どうも構造的な欠陥が有るようにしか思えない・・・ スイッチの端子電圧をテスタで確認してみると、確かに右クリックはチャタっているのが分かる。左は大丈夫みたいだが、ホイールのクリック部も弱っているようだ。人差し指で押すボタンは力が入いるので、スイッチにストレスを与えやすいのかもしれない。
マウスのボタンに使われるスイッチは、マイクロスイッチになっている。このスイッチは、比較的電流を流して使うもので、微弱電流だと接触不良でチャタリングを起こしやすくなると聞く。そこで、スイッチに流れる電流を計ってみることにした。端子間に１ＫΩの抵抗を挟んで電圧を測る、０．５４Ｖなので電流は０．５ｍＡ程度、１０ＫΩのプルアップ抵抗が使われているようだ。自作機でも、このくらいの定数を使うことは多いが、マウスのようにハードの使い方はしないせいか問題が出たことはない。ちなみに、ハードに使われる代表に、アーケードゲーム機のスイッチが有るが、これには２２０Ωが使われている。２０ｍＡも電流を流す計算になる。スイッチも大型のマイクロスイッチが使われている。これでも、腐ってくるとチャタリングを起こす・・・
ということで、プルアップ抵抗を１ＫΩとし、５ｍＡ流すことにした。チャタリングは、かなり軽減したが、まだ完治したとは言いにくいので、スイッチも交換、ついでにコンデンサも追加しました。これで、快適になりました、少しは長持ちしてくれると良いのだが・・・
抵抗（１ＫΩ）は５ピンと１６ピンの間、コンデンサは５ピンと８ピンの間に入れました。
2002.9.7 追記
クリックの入りが悪い感じなので、コンデンサの容量を4700pF→100pFに変更しました。470pFだと4700pFと変わらず、100pFだと、僅かにチャタリがある感じです。220pFがベストかな？ ただ、クリックボタンのハード的なクリアランスが悪い感じもするので、問題は、電気的な話だけでは無いようです。
2004.5.30 追記
マウスのスイッチらしきマイクロスイッチを見つけたので交換してみました。オムロンのD2F-Dという型番ですが、実は違う(^^;) これはリード線を半田付けする端子になっていました。マウスに使われているタイプは足が出ているタイプです。仕方がないので、スルホール基板に大穴？をあけて端子を通し、パターンに半田付けして無理矢理取り付けました。取り立てて力が掛かるわけではないので、こんなんでもＯＫです（笑） 結果はクリック感もしっかりでて、いい感じになりました。ただ、交換したのは多用する左だけ、右は、まだ問題を抱えていますが、めんどうで・・・ （笑）
2002.10.x
ひょんなことで、デジカメ付き携帯電話、J-SH09の触る機会がありました。シャープの３１万画素ＣＣＤを使用しています。昔のデジカメ、QV10が25万画素、DS7が45万画素だったと思うので、この中間の解像度ですね。保存解像度は、携帯で使えるモードが80x120前後、デジカメモードなる高品質モードが640x480(VGA)です。保存枚数は、前者で1000枚、後者で125枚だそうです。ちなみに動画も撮れます。パソコンに転送することもできますが、シリアルケーブルしか無いようなので、転送時間が掛かりそうです。液晶ディスプレイが鮮やかなせいか、映し出される映像は結構綺麗です。面白いのは、かなり暗い場所でも明るく撮れることと、５ｃｍまでのマクロが可能なことです。ただ、暗い所ではスローシャッターになり持ちにくい携帯の形状もあって、手ブレしまくります(^^;) やっぱりオモチャ的な性能ではありますが、レスポンスもソコソコですから、結構楽しく使えます。
パソコンへ転送するためのケーブルが無いので、パソコンに取り込んでの評価はできませんが、そのうちやってみます・・・
2002.10.8
秋葉原の「電子工房の店」というジャンク屋の、店先のワゴンの下に放置されている５００円のＧＰＳアンテナを試してみました。シャープ製で５ｃｍ角程度の、ちょっと前のアンテナです。自分のカーナビはＮＶＸ４という初期の頃のモデルですので、アンテナは９ｃｍもある巨大なものです。小型の物は感度が良いということですし、小型なのでルーフガラスの隙間に取り付けられそうなので買ってみました。アンテナのコネクタも、ＮＶＸ４と似た形状なので使えそうです。
ちなみに、この店、パソコン系のジャンクばかりで、特にＣＤＲＯＭの在庫が多くあります。使え無さそうなのばかりなので（使えそうなのは高価）見向きもしなかった店ですが、ＧＰＳのアンテナも有るとは・・・ 大量在庫で、埃まみれです(^^;) そのうち値下げされるかも（笑）
使ってみた感じでは、特に変わりなく使えます。感度が良いか悪いかは、悪い条件下でないと分からないので、なんとも言えません。しばらく使ってみないと結論は出せそうにありません。でも、小型なので、何処にでも設置できます。安いから惜しげも無いので、車外に出しておいても良いかもしれませんが、配線を引き出すのが面倒ですね(^^;) もうちょっと使ってみてから追加レポートします。
※右の写真はNVX4付属のアンテナのコネクタです。シャープの物と見た目は違いますが規格は同じです。
2002.10.25 追記
しばらく使ってみました。純正アンテナと比べて、補足までの時間が短縮された気はします。また、ビル陰でも見失うことも少なくなった感じです。ただ、駄目なときは駄目ですから、劇的って感じではありません。このへんは、ＧＰＳレシーバのファームウエアの古さによるものかもしれません。なにしろ７年前のカーナビなのですから・・・
2002.9.30
Windows98が入った６０ＧＢのＨＤＤのシステムを入れ替えるために、暫定的に、旧システムを４Ｂ／ＨＤＤにバックアップしてみました。結構簡単にバックアップできますので、覚え書きとして書き残しておきます。まず、システムは以下のようになっています。
ATA100カード／プライマリ ６０ＧＢ／ＨＤＤ
ATA100カード／セカンダリ ４ＧＢ／ＨＤＤ ＋ ＣＤＲＯＭ（ＣＤＲ）
プライマリ（マスタ）の６０ＧＢに入ったシステムだけ（３ＧＢ）を、セカンダリ（マスタ）に４ＧＢに移します。
まず、４ＧＢをWin98/DOSでフォーマットします、FAT32でOK、非ＤＯＳ系（Win2Kなど）で使用したＨＤＤの場合はFDISK
/MBRも必要です。システムのコピーして、ＨＤＤから立ち上がるかテストします。
テストは、プライマリの６０ＧＢ／ＨＤＤの電源ケーブルを抜くだけです。ATA100カードはスレーブから起動します。これで、ＤＯＳが立ち上がればＯＫです。
次は、６０ＧＢに入ったシステムをコピーします。自分はWindows上から、WinFDを使いましたが、不可視ファイルなど一切がコピーできるツールが必要です。XCOPYもオプション次第では使えるそうですが詳細は不明です。その際、IO.SYSやMSDOS.SYSもコピーします。ただし、スワップファイル(WIN386.SWP)はコピーしてはいけません、通常は、C:\WINDOWSの中にあります。
再び、スレーブから起動させて、Windowsがちゃんと動くか確認しましょう。高価？なツールを使わずとも、結構簡単にバックアップできます。ちなみに、Win98SE、Win98MEでは未確認です。

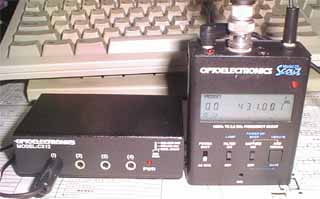

左：CI-VインターフェースCX12、右：周波数カウンタSCOUT
2002.8.29
何年も前に、オプトエレクトロニクスのSCOUTという周波数カウンタのリポートをした。高感度な周波数カウンタに、広帯域アンテナを付けて、周辺で発生する電波の周波数を測定する装置で、受信した電波の周波数を記憶する機能を持っている。周波数カウンタというより、電波探知機の色が濃い製品だった。４００個分のメモリを持っていて、CI-Vでパソコンにデータを吸い上げる機能も持っている。小型なので、結構持ち歩いたし、自宅でも色々使っていた。ただ、バッテリで使用するのが前提で、ＡＣアダプタで通電しっぱなしにするとニカドが過充電になるのため、もっぱら電池で使用していた。出番もさほど多くなく月に１度あるかないかだったが、ニカドはセルが死んでしまい使用不能になってしまった・・・
死んだニカドが入っていると、ＡＣアダプタ使用時に加熱して危険なので、中のセルを外してみた、もちろん電池では使えなくなったのだが、ＡＣで通電しっぱなしで使うことができるようになる。そして、つけっぱなしにしておくと、自宅のデジピータが動くたびに動作して、運用状態がよく分かる。周波数を表示してくれるので、他の電波と区別できなくなることも少ない。
この機能に、ちょっと魅力を感じてしまった背景には、今デジピータに使用しているリグが、ＰＭＴ−１９２というデータ専用トランシーバだからだ。このリグの操作はＲＳ２３２Ｃポートから行う。いま、どの周波数で運用しているかも外からは分からない。実は、結構不安だ・・・ なんらかのトラブルでリセットがかかり、ＣＡＬＬチャンネルにでもスキップしてしまうと、かなり致命的な問題になる。しかし、ＳＣＯＵＴを使えば、発信している電波を、ちゃんと管理できそうである。デジピータの431.00から逸脱した電波を受信したら、警告音を出すとか、不在時は無線機を強制的に落とすとか、色々手段を取ることもできそう・・・ とりあえずは、キャプチャモード（記録保存）で動作実験中。
昔は秋月にもSCOUTを置いていたようだが、すでに無くなった模様、ただ、リポートのために提供を受けた「カツミ電機」では、まだ取り扱っているようだ。ちっと高いようにも思うが、ＨＰもあるようなので、入手相談は私でなくこちらで・・・ http://www.t3.rim.or.jp/~katsumie/index.html

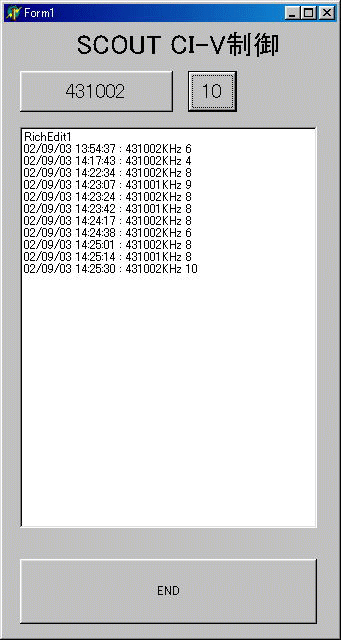

Delphi で CI-V を使って SCOUT をコントロール2002.9.3
Delphi ver.6は無償で公開されている。RS232Cコンポーネントもフリーであるので、RS232Cのアプリが比較的楽に作れる。そこで、SCOUTをCI-Vを使ってコントロールするプログラムを作ってみることにした。実は、本格的？なwindowsアプリを製作するのは初めてだったりする(^^;)
SCOUTは、フィルタモードやキャプチャモードを持っているが、CI-Vを使うには、これらのモードでは使えない。仕方がないので何も機能のないノーマルモードで使う。ノーマルモードでは、プリスケーラが軽く発振するためめちゃくちゃな数字が表示されている。もちろん、CI-Vから得られる周波数もデタラメ・・・ しかし、電波が受信されると、その周波数にロックされる。つまり、表示のチラツキが無くなったときが、何かを受信したときである。
このしくみを使ってwindowsで、キャプチャ機能を再現した。ノウハウとしては、カウンタ値は±１を許容させること、周波数検出は３度以上同一周波数を受信した時にすること、SCOUTのゲートタイムを1KHzモードにしたときのゲートタイムは64mSでCPU処理タイムが75mSになるらしいので、シリアル制御は100mS毎にしてある。これでうまく周波数検出してくれるようだ。現在、製作したアプリのデバッグ中、キャプチャは周波数だけでなく、受信時刻、受信時間（０．１秒単位）も記録できる。希望があればプログラム(500KB程ある)を公開してもよいのだが、Delphi6のバイナリーや、RS232Cコンポーネントの再配布条件が分からない(^^;)
2002.8.28
ハムフェアで、旧FEXT PLLキットを頂いたので作って遊びました。FEXT
PLL 97は、買ったのですが、これは存在を知りませんでした(^^;) どうやら1995年に配布されたようです。97との違いは、コントロールがフルロジック回路になっていること、発振器はDIPパッケージになっていること、発振（制御）可能周波数が99.9MHzまでであることです。周波数をＵＰ／ＤＯＷＮするのは同じですが、起動時の周波数をロータリーＳＷで設定できるので、旧版の方が便利に思います(^^;)
ちなみに、ＣＰＵのクロックアップをする予定はありません(^^;) でも、数MHz〜100MHzまで連続可変できる発振器は、実験用なんかには凄く便利そうです。出力がＴＴＬ（正確にはＣＭＯＳ）レベルですので、無線機関連の発振器には流用できませんけど、デジタル回路の実験用には最適です。でも、最低発振周波数が数ＭＨｚなのは使いにくいかな？ 1/1000くらいのプリ素ケーラーでも作ろうかな(^^;)
手持ちの周波数カウンタ（10〜2800MHz）で調べてみたところ、16.8〜95MHzまで0.1MHz単位で正確？にカウントできています。16.8MHz以下はカウンタの特性上の問題で測定できないようです。95MHz以上がカウントできないのは、ＶＣＯ用ＩＣをソケット付けしたせいかもしれません。手持ちのカウンタが100MHz以下では感度が低いため正確な計測はできていないように思います。なにしろ、隣接させて測定すると、300MHzあたりをカウントしてしまうので、基本波より高潮波域の方がゲインが高いことがわかります(^^;)
