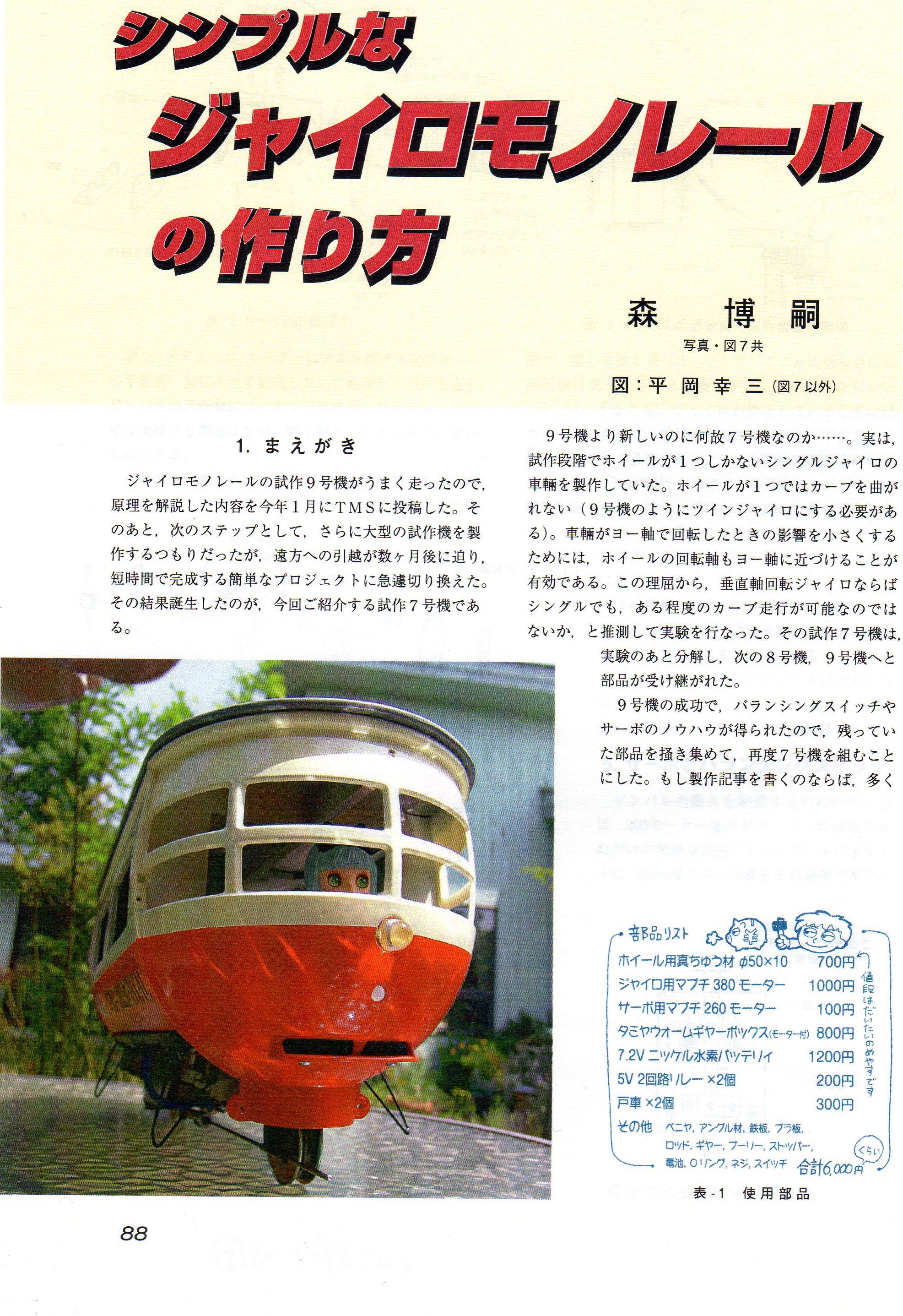

「鉄道模型趣味」誌掲載時のページ（2010年８月号）
★このページの写真や図面はクリックすることで大きなサイズで見ることができます。
シンプルなジャイロモノレールの作り方
How to build simple gyro monorail
森博嗣
MORI Hiroshi
図：平岡幸三（図-7以外）
1. まえがき
ジャイロモノレールの試作９号機がうまく走ったので、原理を解説した内容を今年１月にＴＭＳに投稿した。そのあと、次のステップとして、さらに大型の試作機を製作するつもりだったが、遠方への引越が数カ月後に迫り、短時間で完成する簡単なプロジェクトに急遽切り換えた。その結果誕生したのが、今回ご紹介する試作７号機である。
試作７号機（2010年８月号）
９号機より新しいのに何故７号機なのか……。実は、試作段階でホイールが１つしかないシングルジャイロの車両を製作していた。ホイールが１つではカーブを曲がれない（９号機のようにツインジャイロにする必要がある）。車両がヨー軸で回転したときの影響を小さくするためには、ホイールの回転軸もヨー軸に近づけることが有効である。この理屈から、垂直軸回転ジャイロならばシングルでも、ある程度のカーブ走行が可能なのではないか、と推測して実験を行った。その試作７号機は、実験のあと分解し、次の８号機、９号機へと部品が受け継がれた。
９号機の成功で、バランシングスイッチやサーボのノウハウが得られたので、残っていた部品を掻き集めて、再度７号機を組むことにした。もし製作記事を書くのならば、多くの人がトレースして作れるようシンプルなものが適切だろうとも考えた。コンセプトとしては、工作が簡単でサイズが手頃なこと、特別な部品を使わないこと、そしてなによりも、鉄道車両らしいスタイルであること、などを目指してデザインした。
本稿では、ジャイロモノレールの原理にはふれない。理屈を理解していた方が間違いがないので、ＴＭＳの808、809号の解説をご一読いただきたい。
2. 使用部品

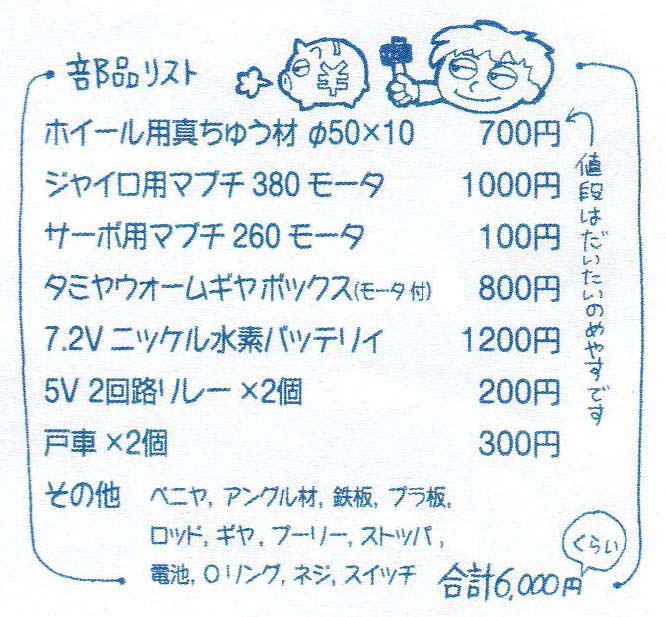

購入が必要な主な部品を表-1に示す。高価なものはない。充電式の電池を使ったが、これが最も高かった。ジャイロのモータはマブチの380。サーボと走行用のモータにはいずれも安価な260を使用した。5Ｖで作動する2回路のリレーは、通信販売で１個100円程度で入手できる。
表-1 使用部品
余計な話だが、『模型とラジオ』や『子供の科学』の工作記事には部品リストがあった。そこに示された金額と小遣いをいつも比較したものである。そのノスタルジィで、今回わざわざ部品表を作ってみた。
車輪には、ホームセンタで入手できる戸車を分解して用いた。また、減速と伝導にタミヤのパーツを利用したが、これらはたまたま手持ちがあったからにすぎない。無動力で、手で押したり傾斜を転がしたりする車両にすれば、もっと軽量でコンパクトになる。
ボディの前後に使ったのは、工事現場などで使う電球のカバーで、白いプラスティック製のもの。最初から２分割になっているので好都合だった。日頃から「使えそうなもの」を（ビーバの巣のように）備蓄しているため、こうして日の目を見たときには清々しい気持ちになる。
3. 全体のレイアウト

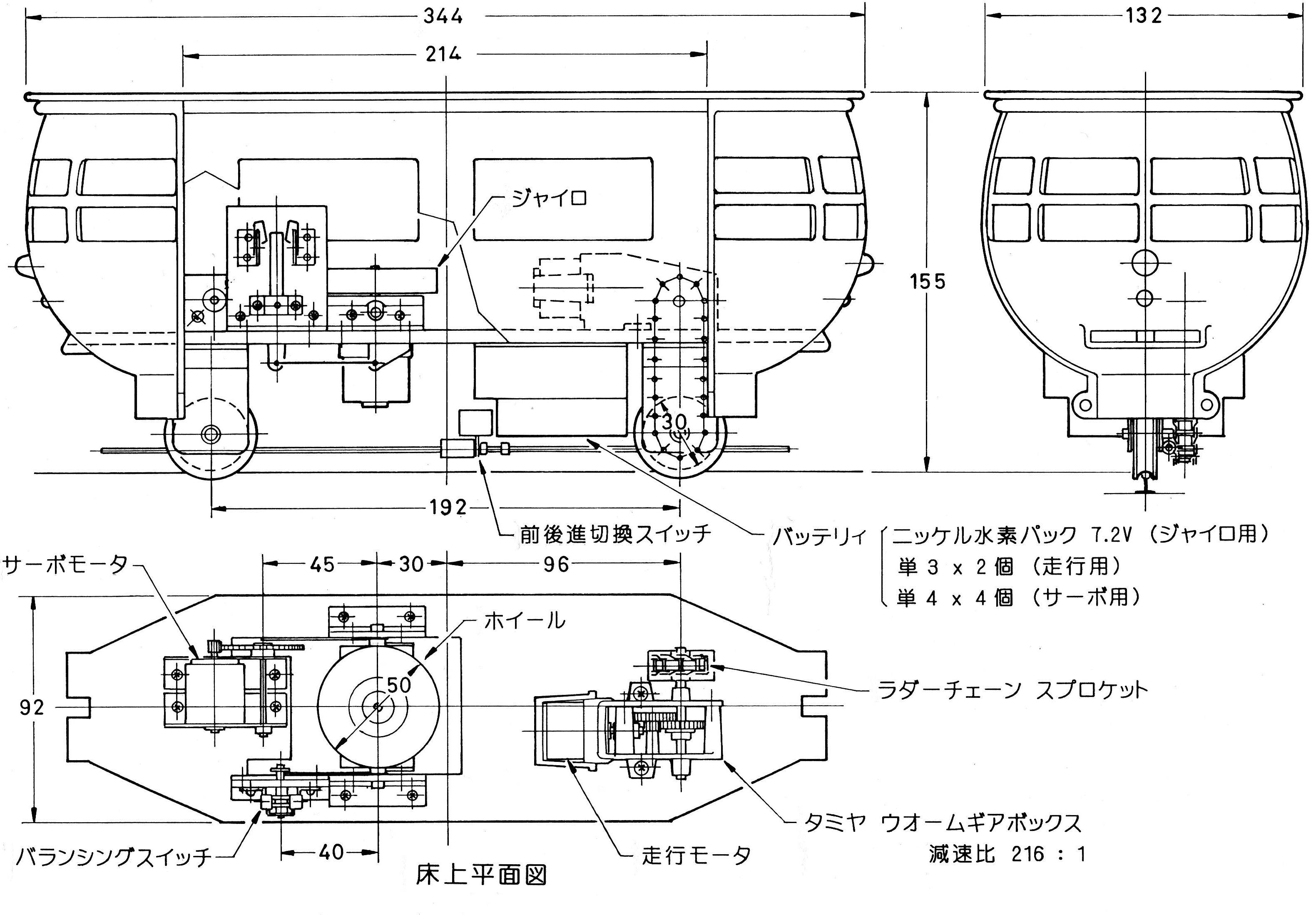

図-1に全体のレイアウトを示す。この車両ではシャーシが、ジャイロのジンバルを支えるフレームの役目を兼ねている。このため床が高くなるので、その下に重量物となるバッテリィを配置した。Ｇゲージの車両とほぼ同じサイズで、線路もＧゲージ（の片方だけ）を使用することを想定している。
図-1 ジャイロモノレール全体図
4. ジャイロとジンバル
ジャイロのホイールは、精度が高い（心が出ている）にこしたことはない。旋盤があれば簡単に作れるが、ない場合には、東急ハンズで売っている円柱を輪切りにした真鍮材を購入するか、ネットなどで専門店が切り売りしているものを求める。中心にモータ軸と同径の穴をあける際には、中心を正確に決めることが大切で、今回の工作の最難関といえるだろう。細めの穴にモータ軸を叩き込んでも良いが、メンテナンス性を考えて、ネジで固定する方式とした（斜めにネジ穴を通し、イモネジで固定）。
図-2に示すように、モータはアルミのチャンネル（コの字断面）材にネジで固定した。これがジンバルとなる。ジンバルの回転軸にはベアリングを用いたが、もっと簡単な支持でも問題はない。軽く動き、しかもガタのないものとする。

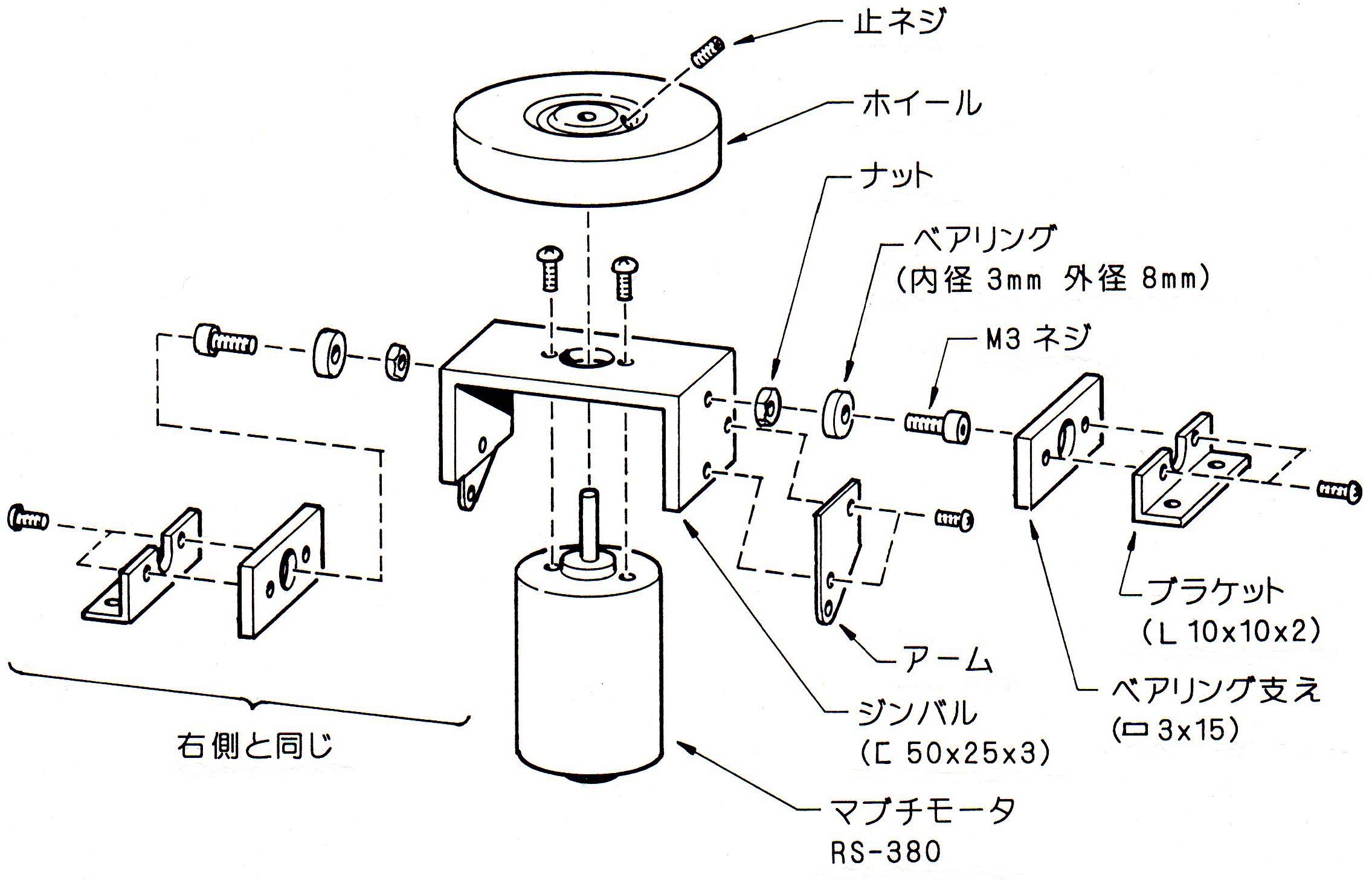

図-2 ジャイロの組立て
このとき問題なのは、ジンバルの軸の位置である。ホイールをモータに取り付け、ジンバルに仮固定した状態で、重心位置を調べる。そして、ここが大切な点だが、回転軸は重心よりも3mm程度下にしなければならない（図-3）。すなわち、ジャイロが停止しているときには、ホイールが重くて、前後どちらかに倒れる「不安定な状態」にしておく必要がある。ここを絶対に間違えないように。ホイールが回転すれば、この不安定さが、逆に車両を安定させる。逆に、ジンバルの高い位置に軸を取り付け、下を重くして静的に安定したバランスにしてしまうと、ジャイロモノレールは絶対に立たなくなる。
3mm程度としたのは、それ以上になると、車両の進行方向の加速度を拾い、発進や停止のときに倒れてしまうからである。

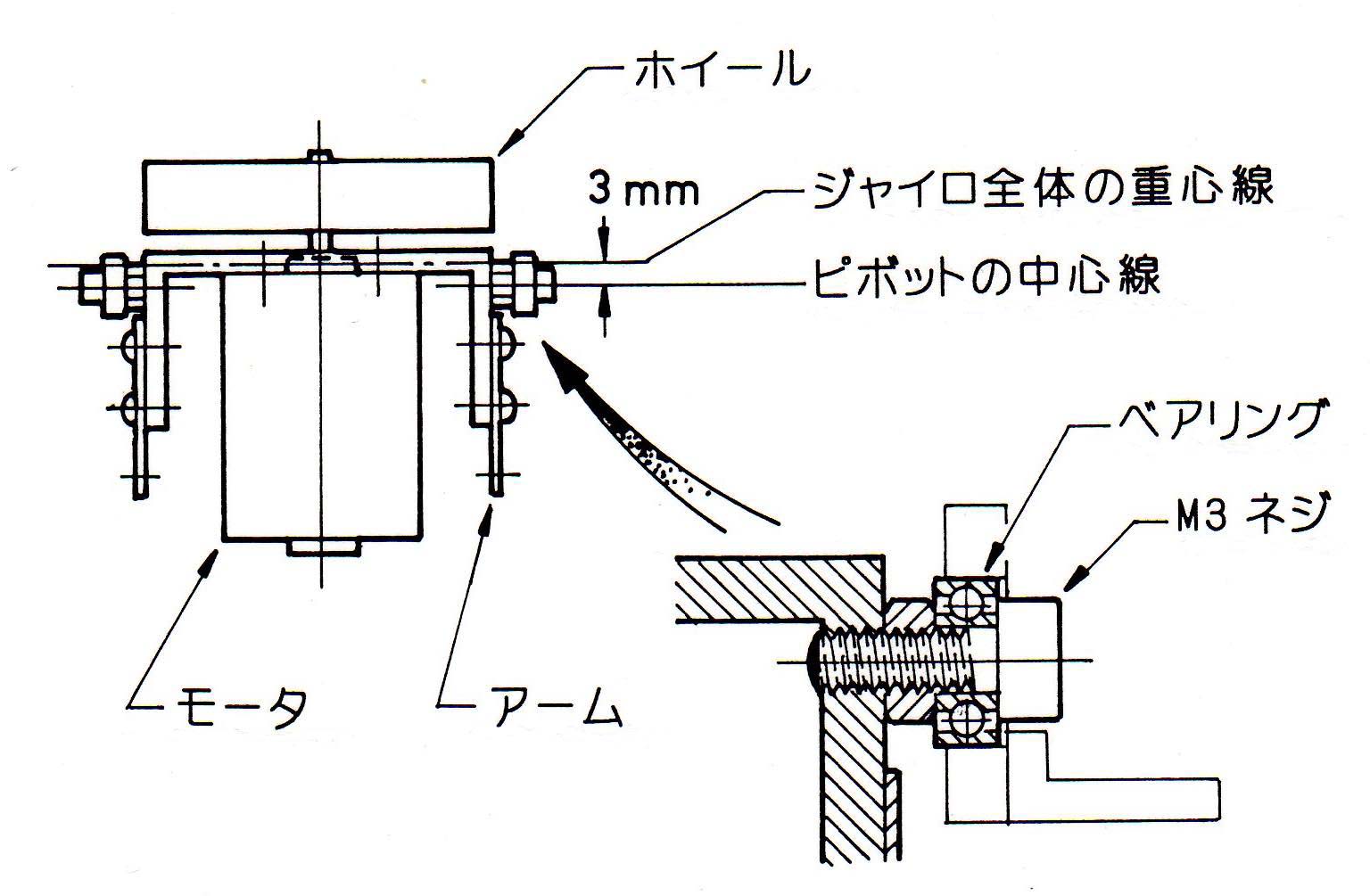

図-3 ジンバルの回転軸と重心位置の関係
ちなみに、ジャイロのホイールはどちらへ回転させても良い。ジャイロの回転方向は、その他の装置および設定とは無関係である。
5. サーボとバランシングスイッチ
ジンバルの動きを制御するためのサーボは、260モータを平ギアで１段減速させただけの簡単な機構とした。図-4に示すように、0.5mm厚くらいの鉄板か真鍮板でギアボックスを作る。回転角はせいぜい120度程度なので、平ギアに直接アームを取り付けた。このアームとジンバルをピアノ線でつなぐ。

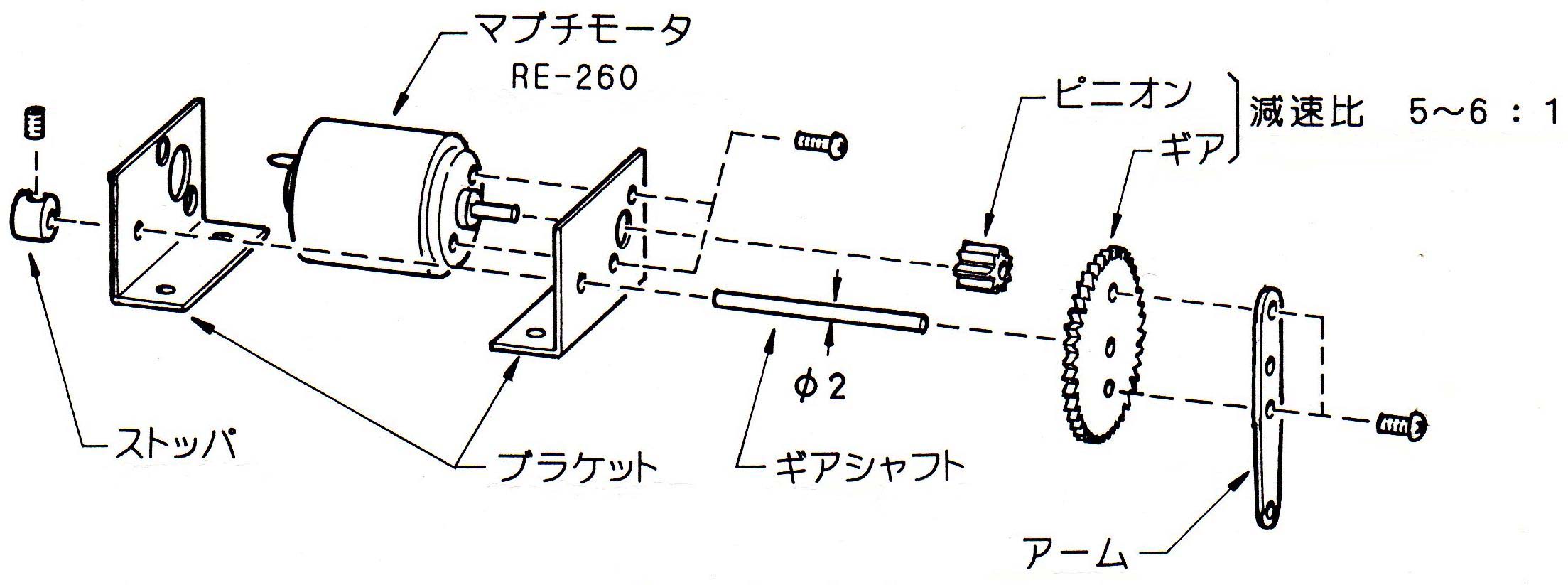

図-4 サーボモータの組立て
バランシングスイッチによってサーボモータの回転方向を切り換える。バランシングスイッチの軸は、ジンバルの動きとリンケージされている。そしてこの軸に、スリップするが摩擦で動くレバーを取り付ける。具体的には、図-5に示すように、レバーをＯリングで挟み、押さえのストッパで摩擦を調整する。

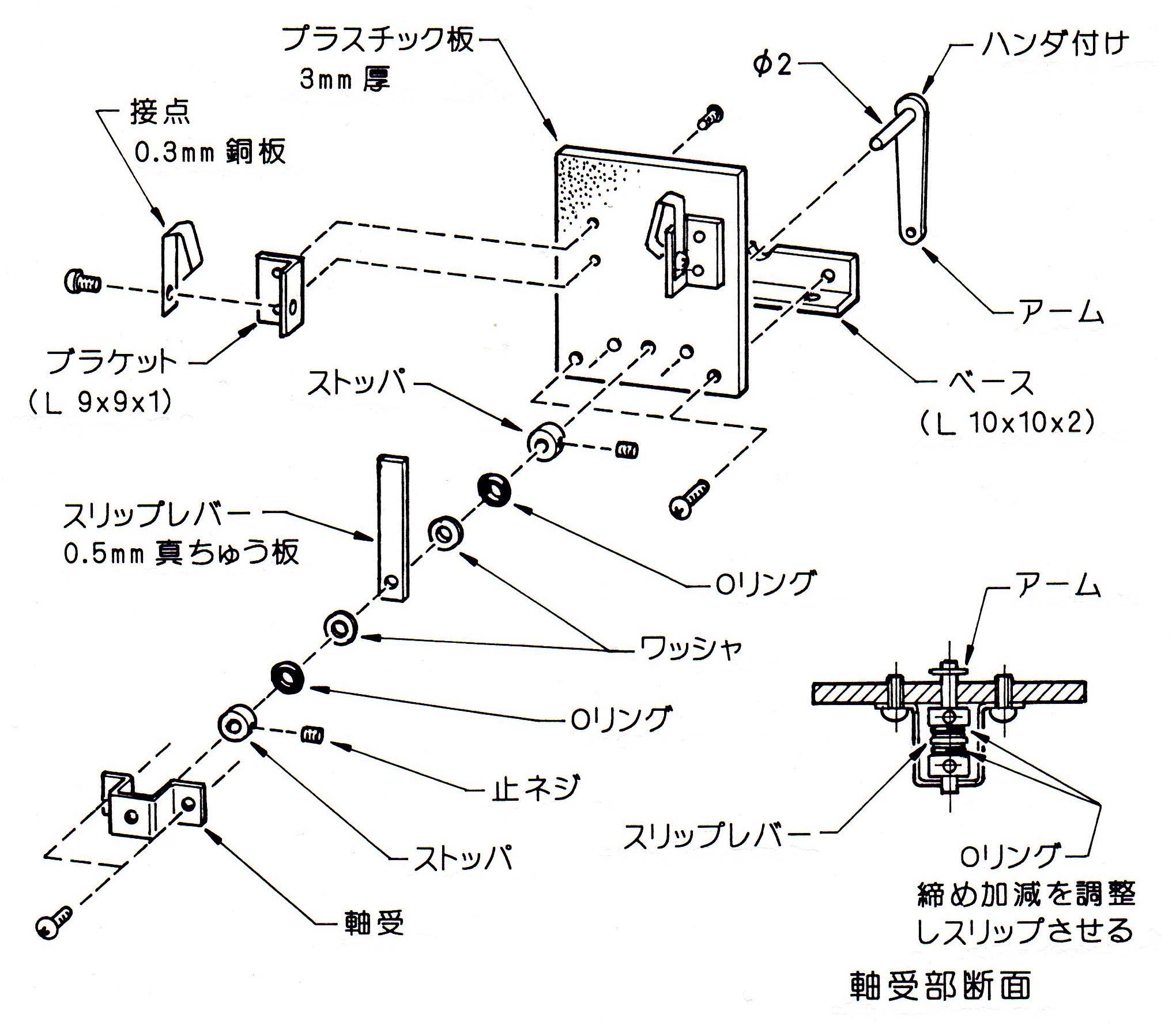

図-5 バランシングスイッチの組立て

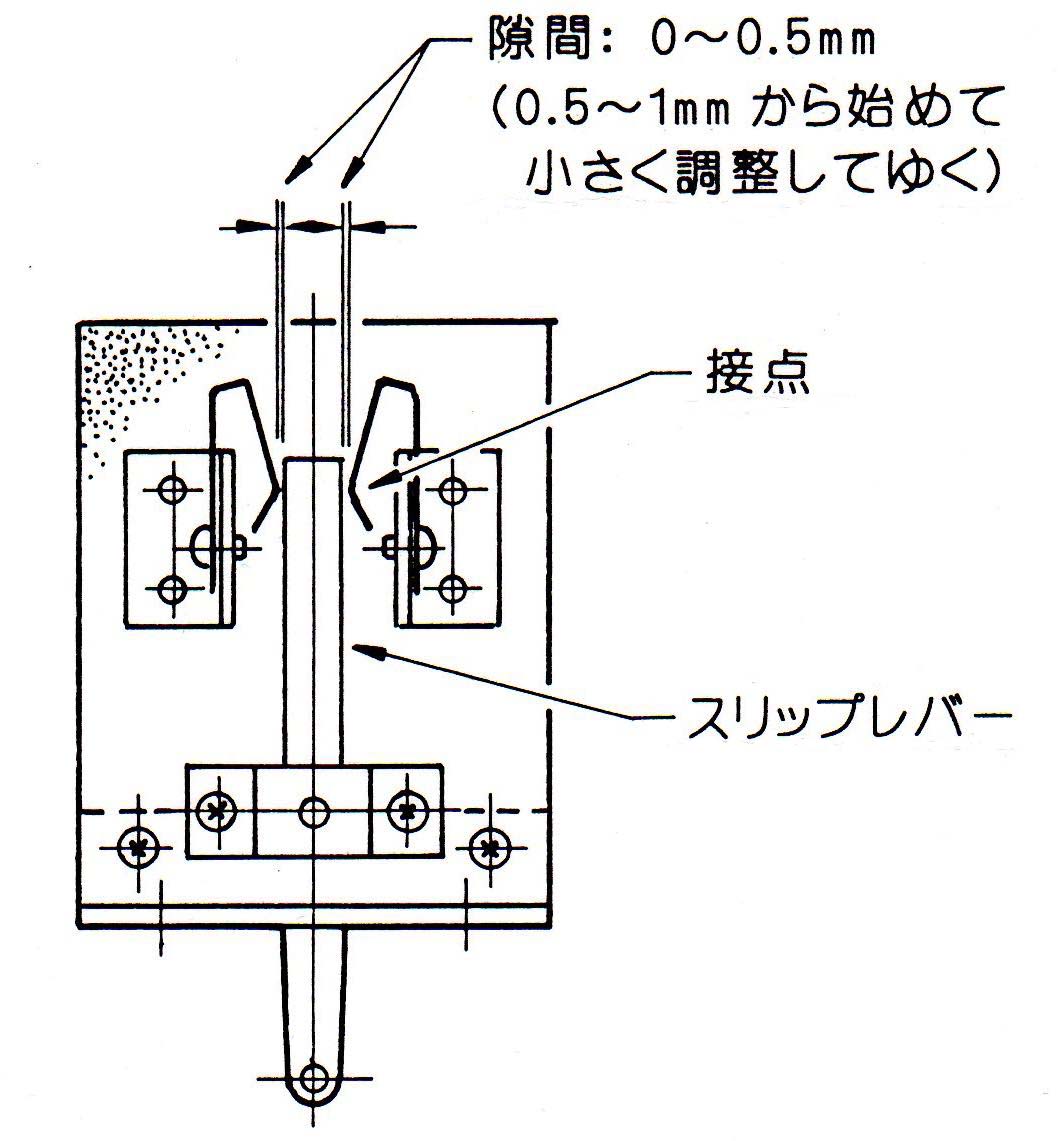

スリップレバーは電気接点になっていて、これにより２個のリレーを作動させる。単にモータの回転方向を変えているだけの回路だが、できるだけ接点を近づける必要があり（図-6）、両方のリレーが同時にＯＮにならないようにしている（ショート防止のため）。図-7に回路を示す。なお、本稿の図では省略されているが、リレーはバランシングスイッチの裏側上部に取り付けた。

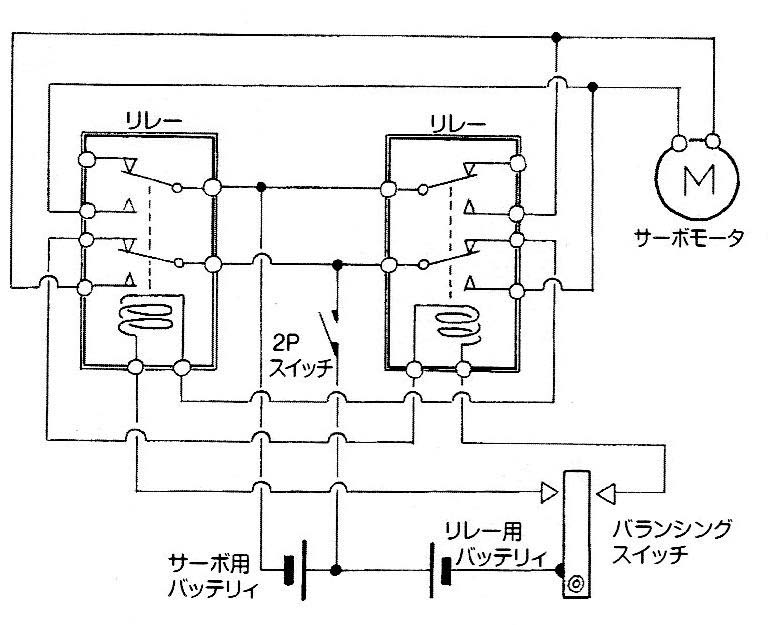

図-6 バランシングスイッチの接点 図-7 バランシングシステムの回路図
さて、ジンバルが動き、スリップレバーが動き、リレーが作動して、サーボモータが動く。このときに大切なのは、ジンバルが動いた方向に、サーボモータを回転させること。つまり、ジンバルの動きを助ける（加勢する）方向へ、力を作用させる（図-8）。

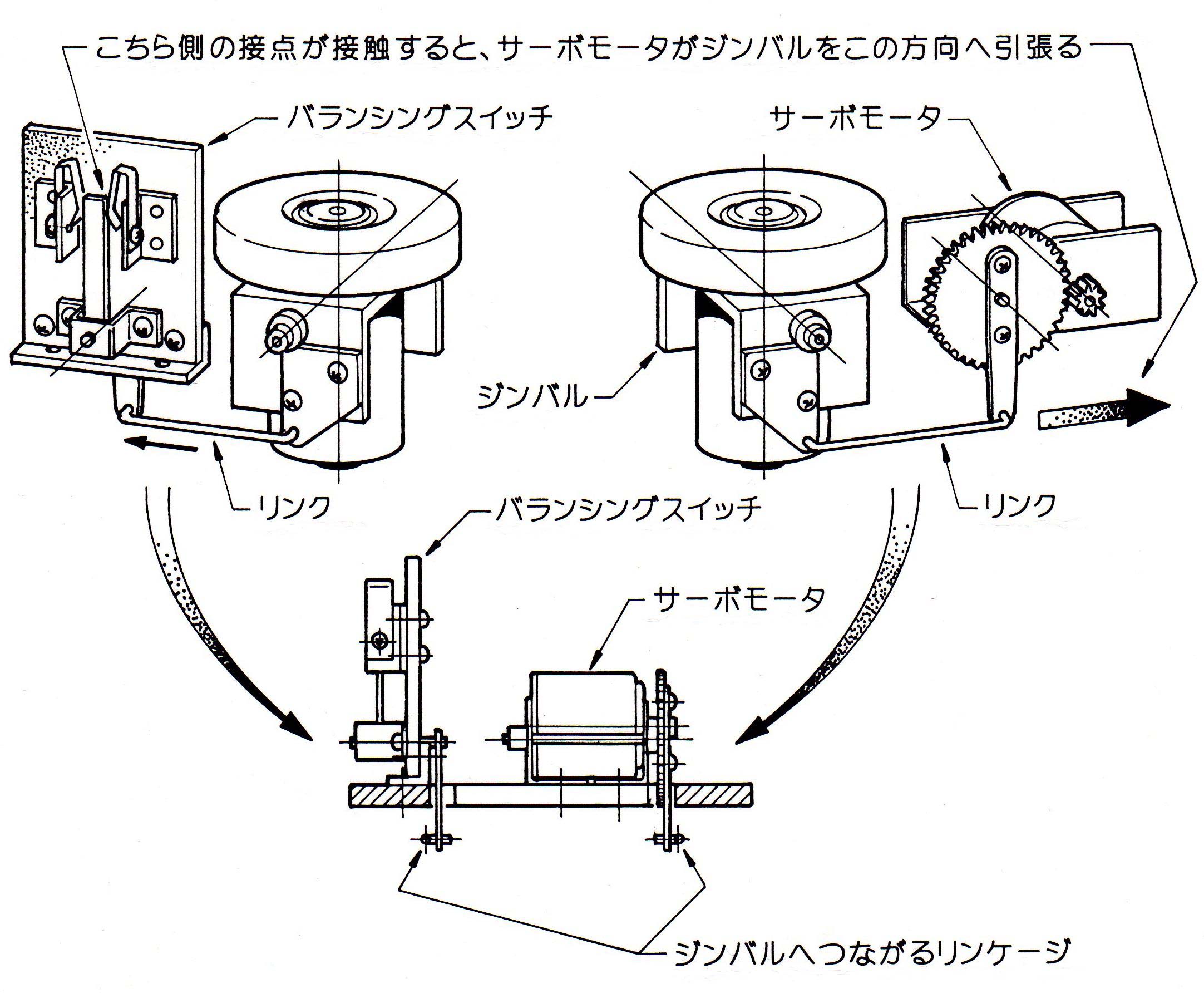

図-8 サーボの動作方向
サーボの役目は、ジャイロの歳差運動を減衰させることである。すなわち、ジンバルの動きを止めるためにサーボがある。常識的には、ジンバルが動こうとしたら、その反対方向へ力を加え、ブレーキをかけるものだと考えてしまうだろう。だが、それでは逆になる。前述の、ジンバルの上を重く不安定にするのも、同様の理屈による。ジンバルを不安定にすることが、ジャイロモノレールの安定性を得る技術の核心である。
バランシングスイッチは調整する必要があり、そのときパイロットランプがあると便利なので、リレーがONになったときに点灯する発光ダイオードを、それぞれのリレーのコイルと並列に取り付けておくことをおすすめする。

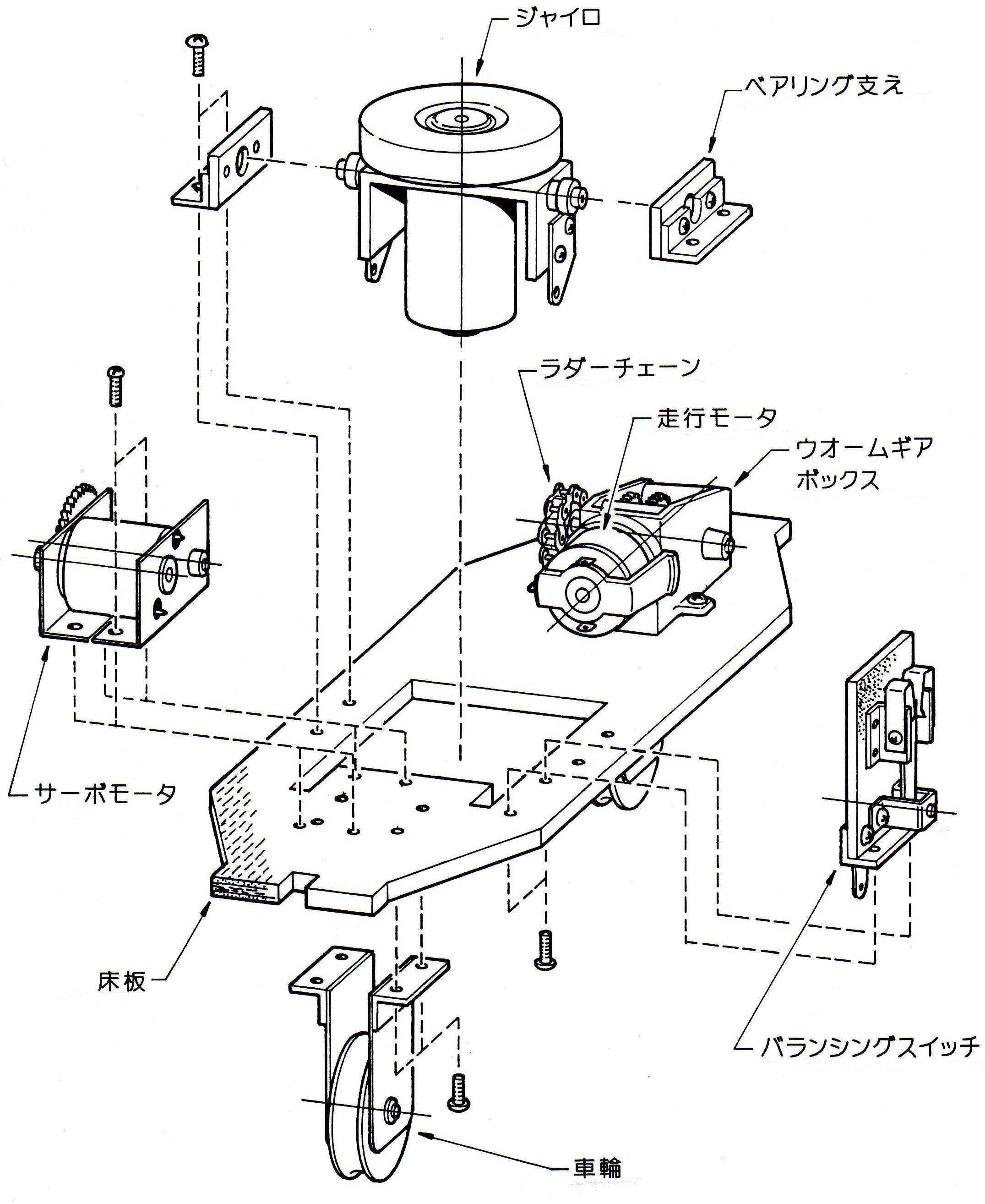

全体の組立て図を図-9に、また、内部の構成を写真-1示す。
図-9 主なユニットの取付け

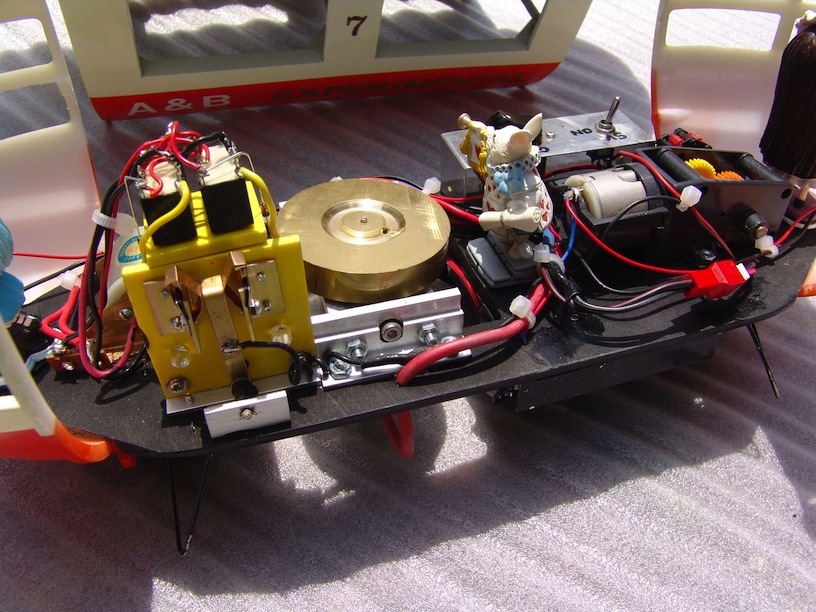

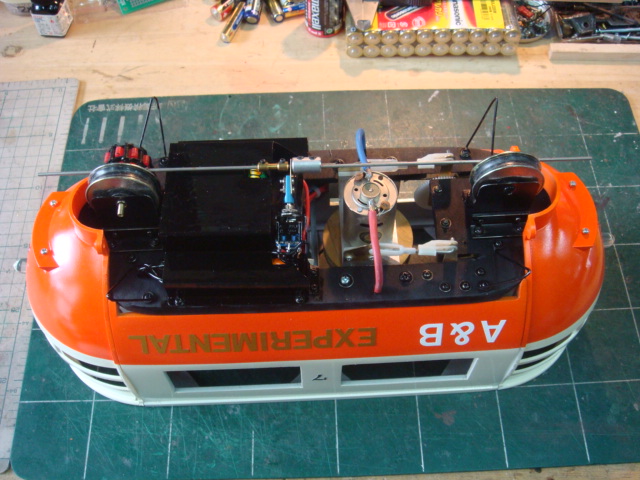

写真-1 車体内部
バランシングスイッチの上に２つのリレーが取り
付けられている。車両中央にはウサギのフィギュア。
6. 走行装置
モノレールを自走させるための機構が欲しくなるだろう。全輪駆動が理想だが、今回は単純に１輪駆動とした。本機はシングルジャイロのためカーブを曲がることができないので、直線区間での往復運転を想定して、ゆっくりと走らせる設定にした。タミヤのウォームギアボックス（260モータ付き）があったので、これをそのまま利用し、同じくタミヤのラダーチェーンで動輪へ伝動した。プーリーなどを使えばもっと簡単だろう（写真-2）。

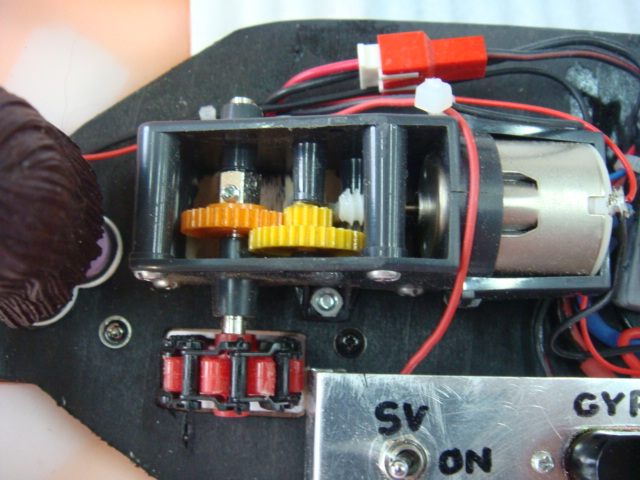

写真-2 走行装置
車両前後にわたる長いバーを最下部に取り付け、これで逆転スイッチを押す仕組みにした。レールに障害物を置いておけば、バー先端がそれに当たり、進行方向を自動的に切り換え、往復運転ができる（写真-3）。

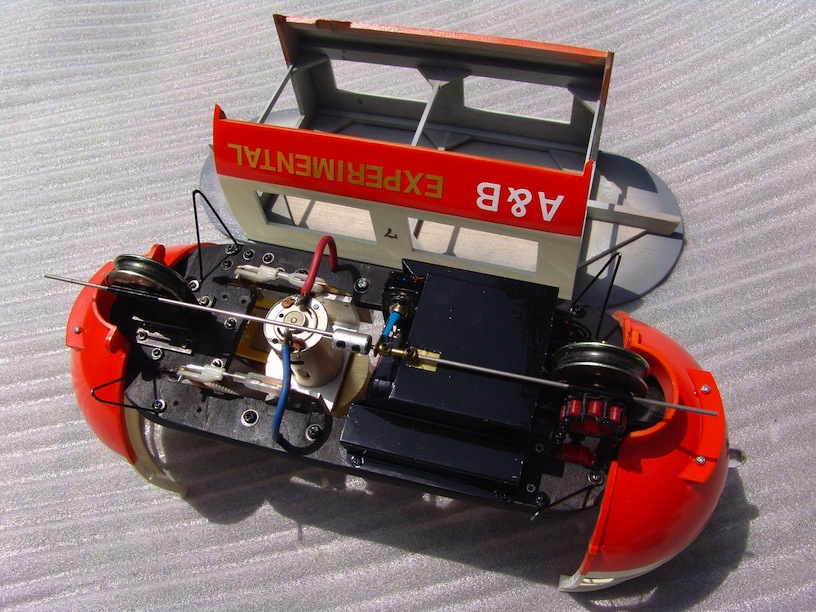

写真-3 車体裏面
中央左がジャイロ。その右に走行用逆転スイッチ
があり、前後に伸びるバーでこれを操作している。
7. ボディ
顔になる前後の部分は、前述のように工事用ライトのカバー（傘）である。ちょうど四角の穴があったので、ここに床板を差し入れ、木ネジで固定した（写真-4）。

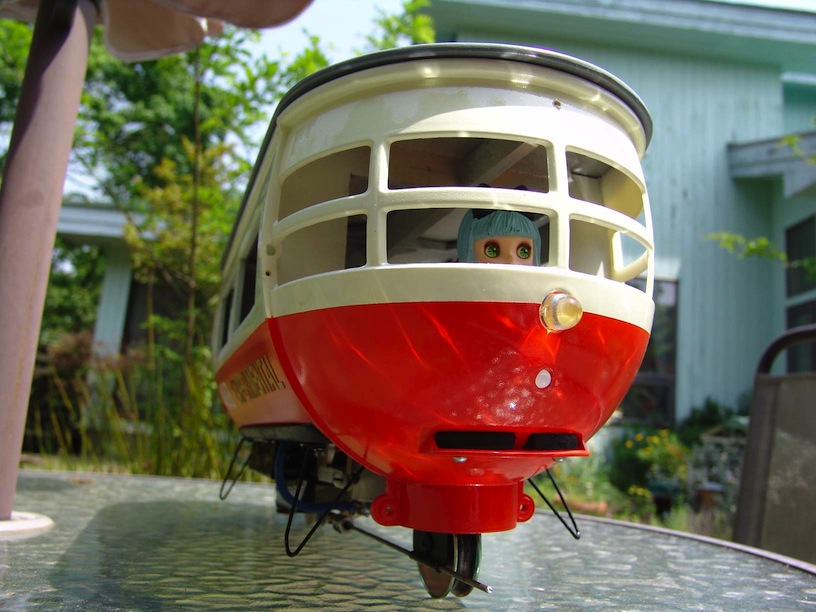

写真-4 車体前面
重心を下げるため、ボディは軽量化しなければならない（本機の総重量は約1.2kg）。骨組みを航空ベニアと角材で組み、側面と屋根はバルサで製作した。サーフェイサを吹きつけサンディングする作業を数回繰り返したあと、ウレタンで塗装した（写真-5）。

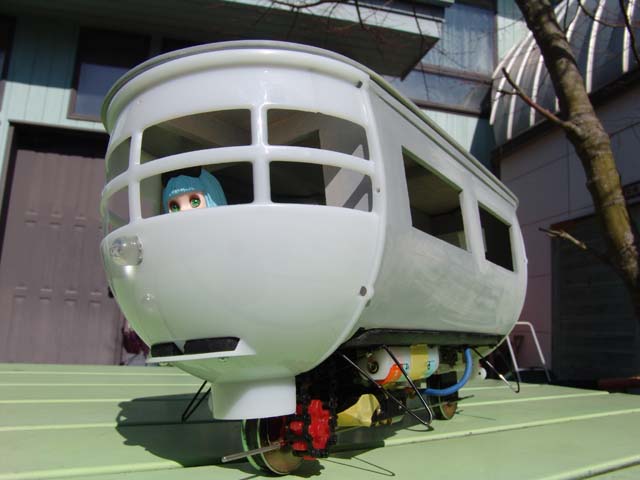

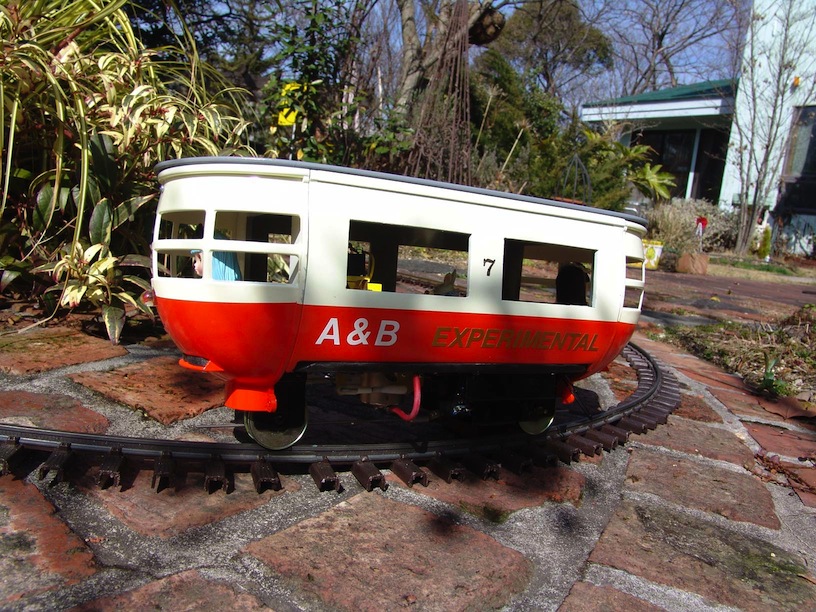

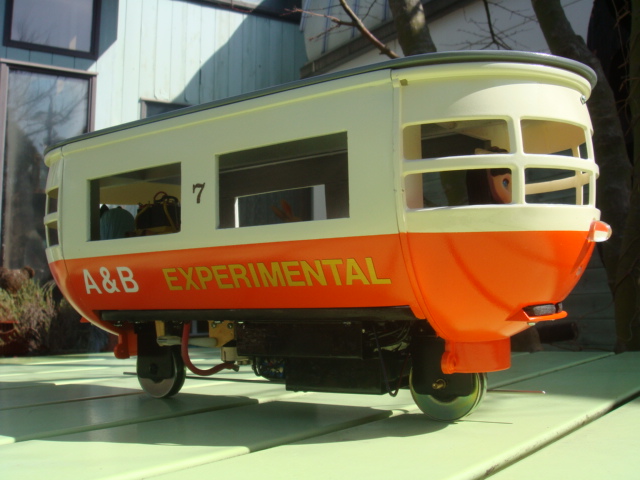

写真-5 完成した７号機
ヘッドライトには10mm径の発光ダイオードを、また、スモールライトには極性で緑と赤に色が変わる発光ダイオードを用いた。これらを走行モータと並列にするだけで、進行方向のヘッドライトが光り、スモールライトは前が緑に、後ろが赤になる。
8. 電源
モータは全部で３機。今回は軽量化のため、ジャイロのモータ用には、7.2Ｖのニッケル水素バッテリィパックを用いた。サーボモータには、単４電池４本で6V。このモータは充分に回転できないので、大きな電流が流れる。したがって、ここだけは内部抵抗の大きい普通のマンガン電池が適している。走行用モータには、単３のニッケル水素電池２本を用いた。
リレーを作動させるための電源は、当初サーボモータと共用していたが、電圧降下が生じてリレーが誤動作するトラブルがあったため、ジャイロの電源と共用することにした。
ジャイロとサーボモータのスイッチは、内部にパネルを取り付け、窓から操作するようにした。走行用のスイッチは床下にあり、バーを押して操作する。スイッチについては好みの問題であり、取付け位置などは図には示していない。
9. 調整
まず、左右に倒れても完全に横倒しにならないように、補助脚を取り付けることをおすすめする。塗装したボディに傷をつけないためである。レールの両サイドにクッションを置いても良い。
事前に以下のことを確認する。
1）ジンバルが軽く動くこと（サーボモータのギアや、バランシングスイッチがつながっているので、ある程度の抵抗はある）。
2）サーボの動作（ジャイロを回さずに、ジンバルを手で振ってみる。少し動かしたら、その方向へ振り切ること、この動作が前後でほぼ等しいことを確認）
3）ジャイロの回転数および振動（通常ならば8000rpm程度。回転計があれば確かめる。振動が大きい場合は原因をつきとめて対処する）。
この状態で、走行装置以外をすべて作動させ、自立するかどうか確かめる。調整箇所は、バランシングスイッチのスリップレバーの摩擦で、Ｏリングを挟むストッパで調整する。また、挙動を見ながら、レバーの接点の距離や弾力を変えてみる。
左右にふらつきながらも自立すれば、まずまずの成功である。さらに調整を繰り返せば、ほとんど揺れない状態に近づけられるが、そうなるほど、サーボに負担がかかり、電池の消耗も早い。電池が加熱することがあるのでときどき確認すること。
なお、本機はジャイロが密封されていないため、回転音がかなり煩いので、周囲に気を遣っていただきたい。

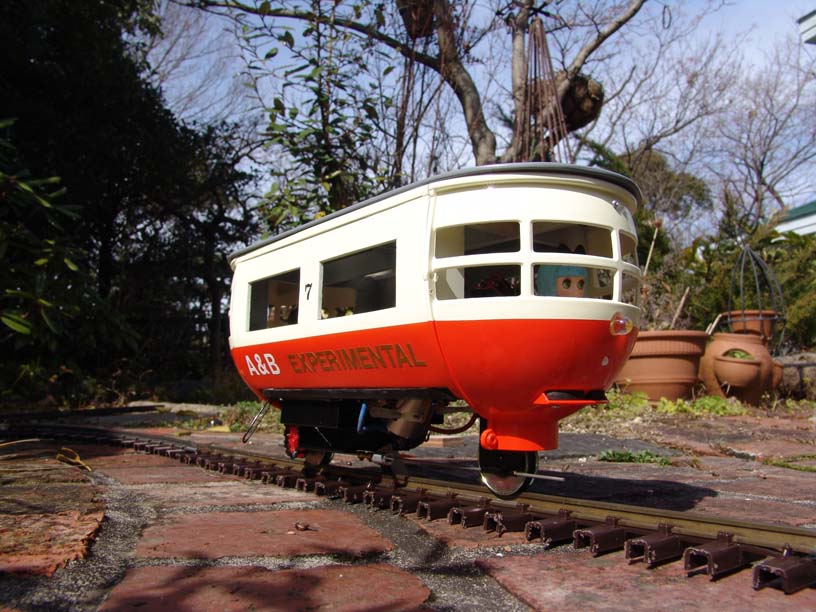

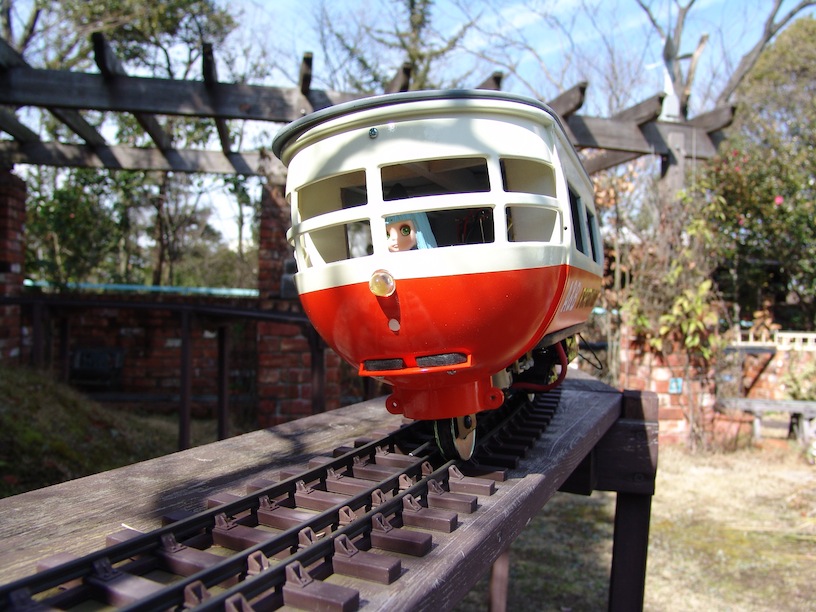

庭園内で試験走行する試作７号機
走行シーンの動画
10. あとがき
さきに完成したツインジャイロの９号機に比べると、この７号機はまだ調整が完璧にできていない（そのまえに引越になってしまった）。少々重心が高いこともあるが、ふらつきを完全に止められない。電池の状態によって条件が変わることも頭が痛い問題である。
繰り返すが、この車両はシングルジャイロのため、理論上カーブが走行できない。実際に試してみたところ、180度くらいまではなんとか曲がれた（かなり苦しそうに車体を左右に揺さぶる）。これは、カーブ半径の問題ではなく、曲がる角度の積算なので、軽く蛇行するＳの字のカーブならば（トータルとして進路が一方向なので）問題はない。どうしてもエンドレスを一周させたい人は、もう１つ逆回転のジャイロを取り付け、両ジンバルが対称に動くようにロッドかギアでリンケージをするしかない。ツインジャイロになれば、カーブを高速走行できる車両になる。
何がどの程度に利くのかは、理論式だけではわからない。現実のファクタは非常に複雑である。まだまだノウハウを蓄積していく必要があるだろう。少しでも多くの方がジャイロモノレールに挑戦されること、そして情報交換ができることを願っている。
最後に、本稿の図面は（図-7以外すべて）平岡幸三氏によって描かれたもので、実際に筆者が作ったモデルが、もしこれらの図面のような精確さで作られていたら、もっと完全な性能を発揮したものと想像する。しかし、多少いい加減な工作（写真参照）でもジャイロモノレールは実現できる、と解釈いただければ幸いである。
振り返ってみると、ジャイロモノレールを成功させるためのキーは、「絶対にできるはずだ」という信念だった。これがなければ途中で諦めてしまっただろう。信念とは、確固たる理論から生まれるものである。 （2010年3月記）
参考文献
1) 筆者の鉄道模型のサイト.
2) 筆者の動画サイト.
