ボリュームポット全開状態: 縦軸 0 dB 付近の特性
ボリュームポット絞った状態: 縦軸 -6 dB 付近の特性
トーンポットつまみ位置0から10への変化

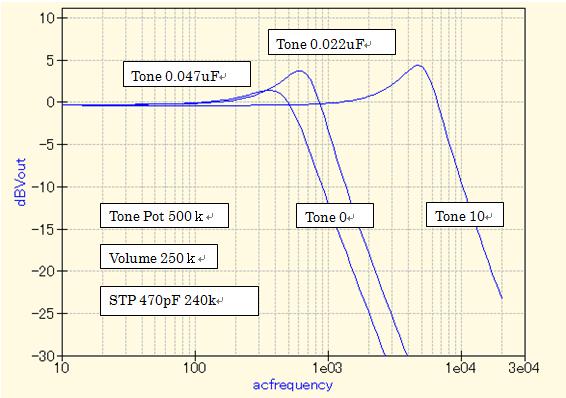

トーン回路コンデンサ0.022uF と 0.047uF の特性を、別々のグラフで表示してみましょう。
スムーズテーパー回路 の ハイパスコンデンサ により、ボリュームポット絞った状態でも
高音域が落ちない自然な特性になっています。
[図] トーン回路コンデンサ 0.022uF つまみを回した時の音質特性

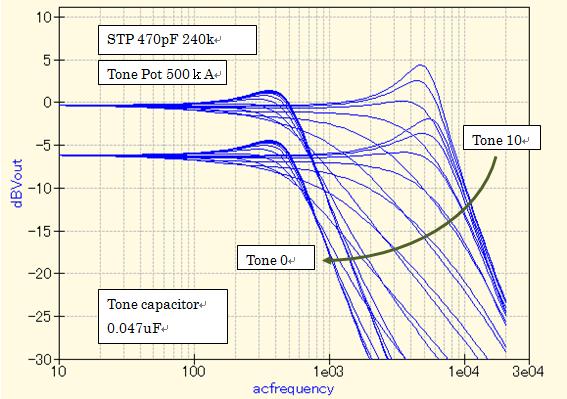

[図] トーン回路コンデンサ 0.047uF つまみを回した時の音質特性
