クラスターのはずし方は「メーターバルブ交換」を参考に。
使用したLEDは
「 3mm白色LED、超高輝度、3.6V、20ma、2070mcd、60°、無色透明樹脂」
使用した抵抗値は510Ω。
純正バルブのソケットの電球を外して、LEDと入れ替え。
ワイパースイッチと、ライトスイッチ(短いやつ)は間接照明になっているようなので、拡散加工を施しています。
あとは装着するだけ。
赤点側が+(プラス)となります。

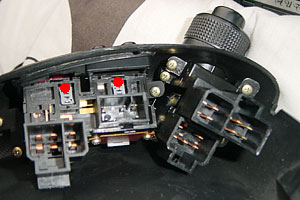

■デフォッガ、フォグ、ライトスイッチ側

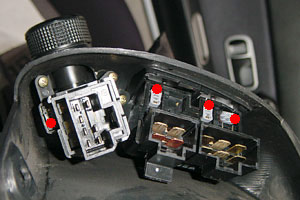

■ハザード、サテライトスイッチ、ワイパースイッチ側

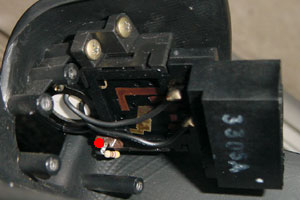

■ワイパースイッチ
ソケットに直接抵抗もしくはCRDをつける場合、スイッチを押すと、押されたスイッチが抵抗にあたり、足がショートする可能性があります。装着後はスイッチを押してみて、干渉しないような場所に逃がしてあげるとよいでしょう。

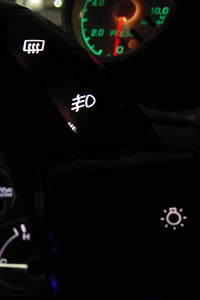

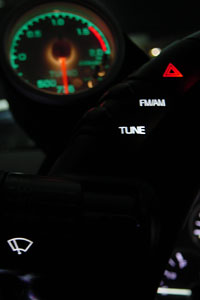

■点灯確認!
隙間から光が漏れ出すくらい、明るく綺麗な照明になりました。
