ZRX1200 レーサー のフレームとスイングアームを補強して、ストレート全開での振れを克服する
...............................................................................................................................................................................................................................................................................................
ZRX1200 の定番症状のひとつ、ストレート全開で車体全体が不安定に振られる、というのを何とかするために、フレームとスイング
アームを補強する工程をお見せします。
...............................................................................................................................................................................................................................................................................................
入庫状態です。残念ながら、転倒してグラベルまで滑って行ってしまいました。こちら右側はまだ無事ですが......
...............................................................................................................................................................................................................................................................................................
左側前方は、だいぶかわいそうなことになっています。
...............................................................................................................................................................................................................................................................................................

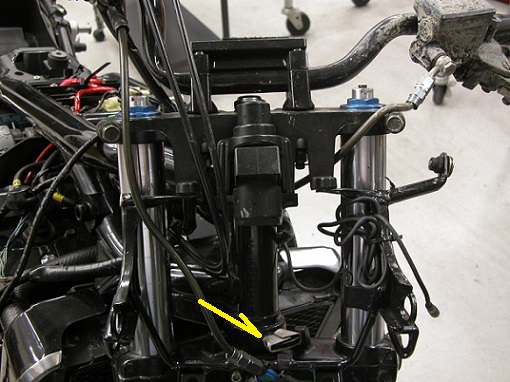

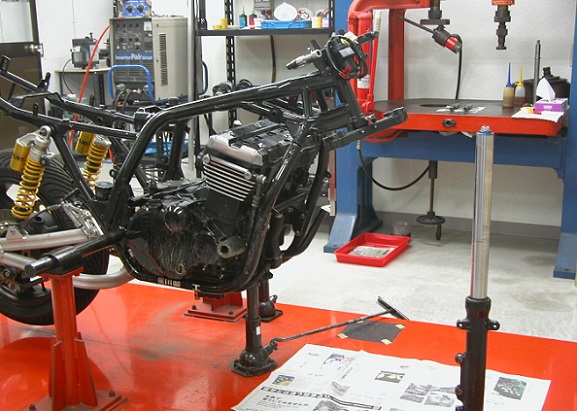

各部確認しながら、分解していきます。レーサーにするときには、ハンドル切れ角を大きく減らさないといけませんが、とりあえず、
ハンドルストッパーにアルミ板を巻き付けてあります。これも何とかします。
...............................................................................................................................................................................................................................................................................................

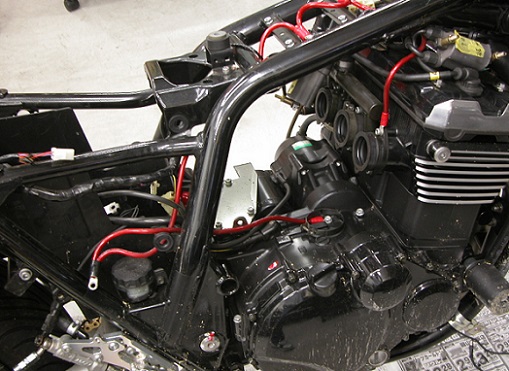

分解、分解。こんなところまで！と驚くほど、ありとあらゆるところから石や砂が出てきます。グラベルに刺さっちゃったレーサーは、
絶対にそのまま走らせてはいけない、という常識の理由がよくわかります。
...............................................................................................................................................................................................................................................................................................
どこにどういった補強を入れるかを考えて、記録を取りながら分解していきます。スイングアームピボット部周辺を特に強くしたいの
ですが、あまりスペースがないので、かなり難しいです。
...............................................................................................................................................................................................................................................................................................

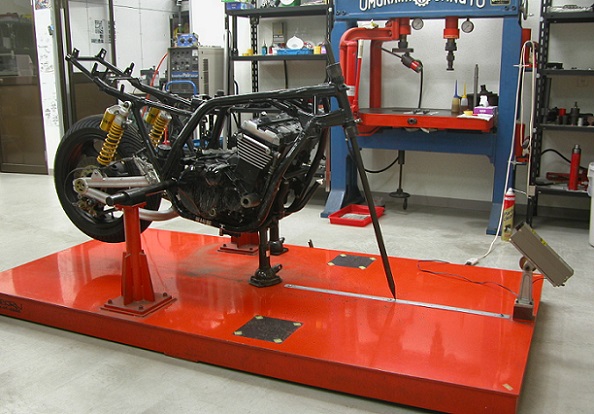

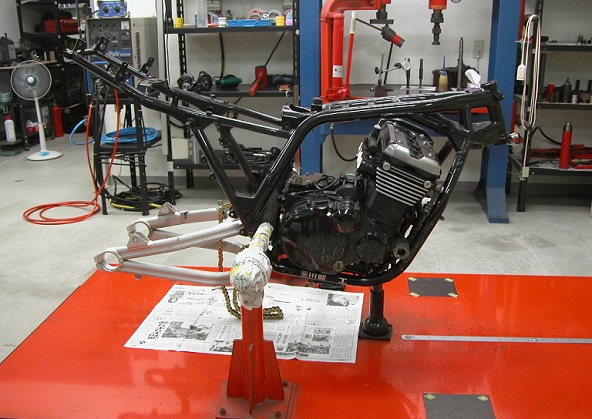

スイングアームピボット部の基準を出して、修正機にかけます。
...............................................................................................................................................................................................................................................................................................

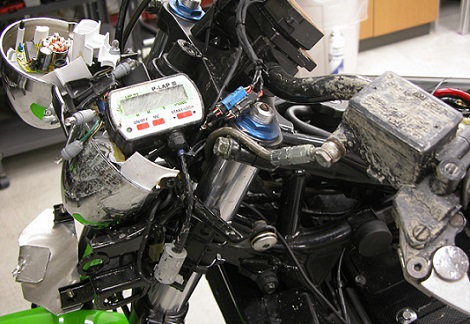

各部確認しながら、フロント回りを分解していきます。
...............................................................................................................................................................................................................................................................................................

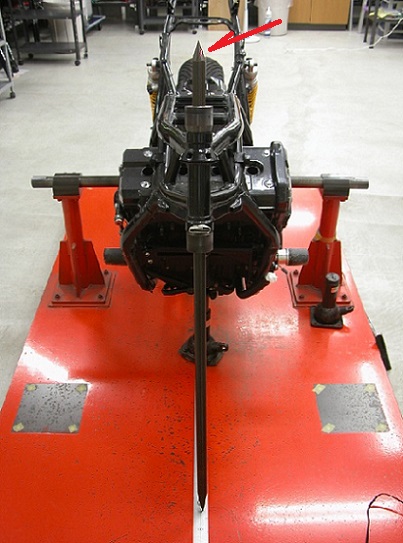

フレームを測定して、修正します。
...............................................................................................................................................................................................................................................................................................
大きくは曲がっていないですが、少し首を傾げています。
...............................................................................................................................................................................................................................................................................................

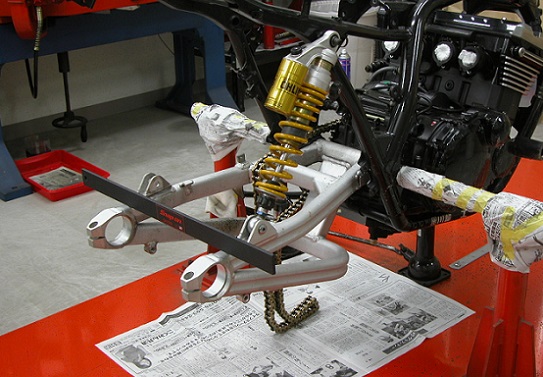

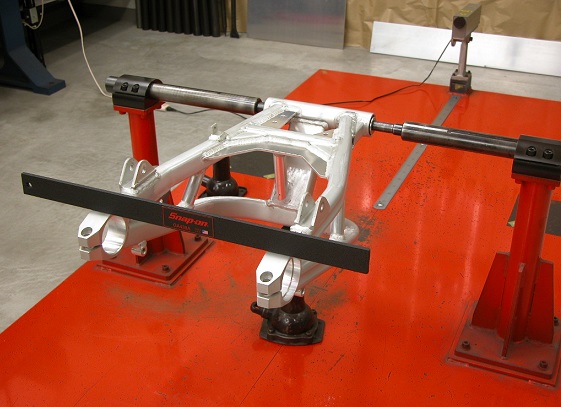

スイングアームも測定・修正します。
...............................................................................................................................................................................................................................................................................................
スイングアームには経年変化が出ています。
...............................................................................................................................................................................................................................................................................................
修正→戻り待ち→測定→修正→戻り待ち→測定を繰り返して、全部直していきます。
...............................................................................................................................................................................................................................................................................................
スイングアームの経年変化も取っておきます。
...............................................................................................................................................................................................................................................................................................

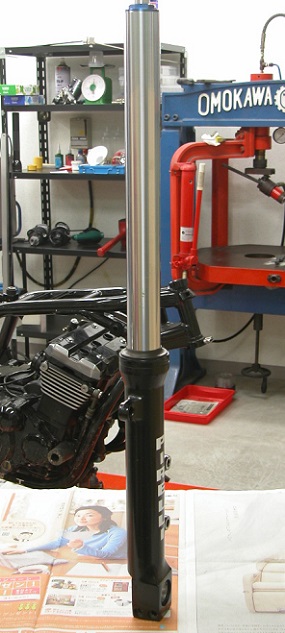

修正の戻り待ちなどの間に、フロントフォークなどを直します。まず各部確認しながら、掃除・脱脂します。
...............................................................................................................................................................................................................................................................................................

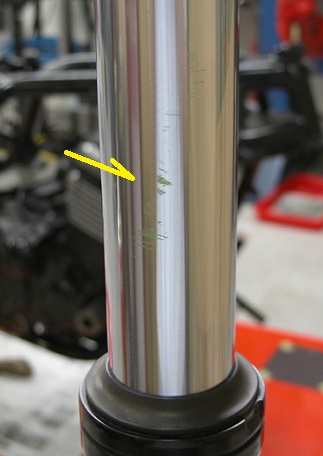

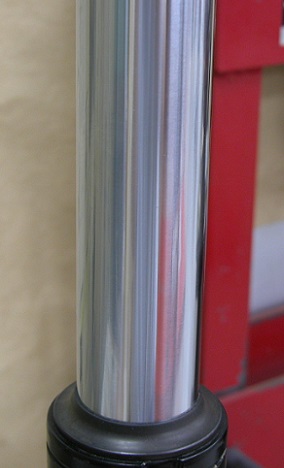

インナーパイプには、カウルの塗料かと思われるものが付いていますが、磨けば落ちそうです。この位置で、もしキズが深ければ、
インナーパイプ交換が必要ですが、どうなるかは日頃の行い次第。
...............................................................................................................................................................................................................................................................................................
磨いたら、塗料はきれいに落ちました。かすかな擦りキズはありましたが、それらも磨いて消せたので、インナーパイプはこのまま
使えます。ということは、日頃の行いは良かったということでしょう。
...............................................................................................................................................................................................................................................................................................

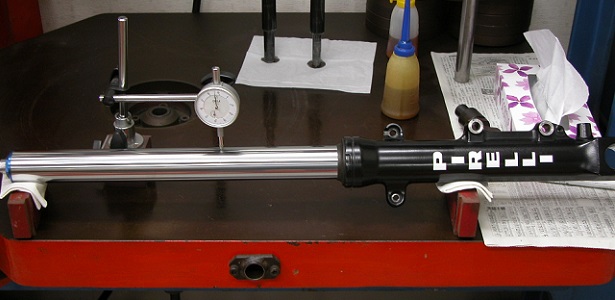

各部測定して、修正します。
...............................................................................................................................................................................................................................................................................................

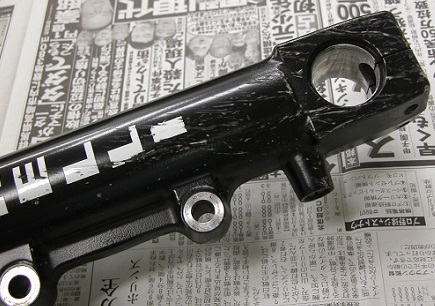

アウターパイプはキズだらけですが、これは後でまとめて塗装で復活させましょう。
...............................................................................................................................................................................................................................................................................................

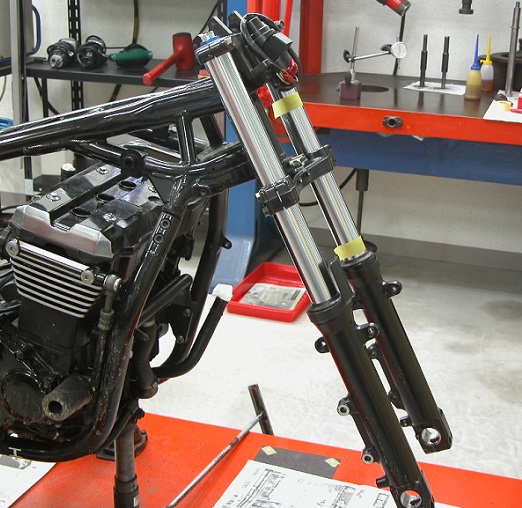

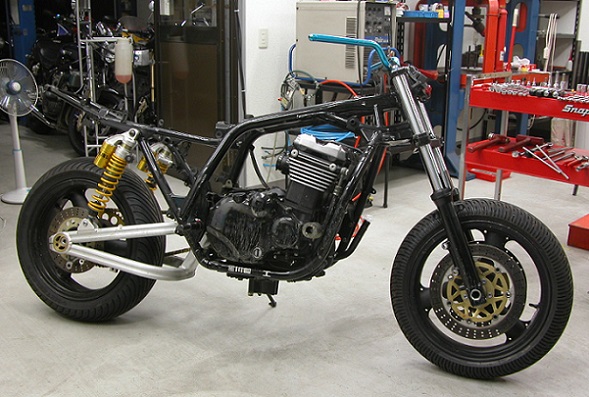

フロント回りを車体に組んで、トップブリッジとアンダーブラケットを測定・修正します。
...............................................................................................................................................................................................................................................................................................
ホイルやディスクなども全部測定・修正して、忘れ物ないか再確認します。
...............................................................................................................................................................................................................................................................................................

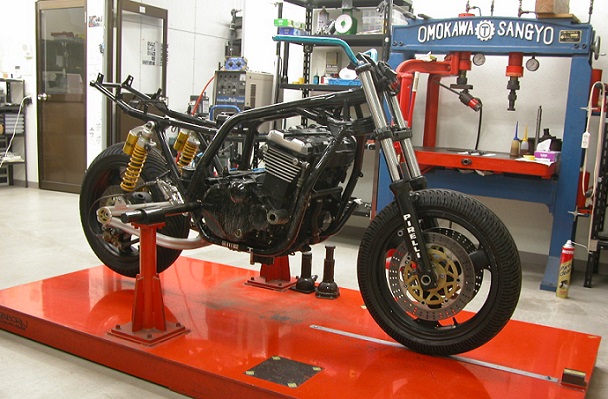

修正機から降ろして、補強パーツを設計します。
...............................................................................................................................................................................................................................................................................................
スイングアームは、大きな力がかかるチェーン側をしっかり補強しないといけませんが、そのチェーン自体けっこう大きく動くので、
絶対に当たらない補強パーツを設計します。
...............................................................................................................................................................................................................................................................................................

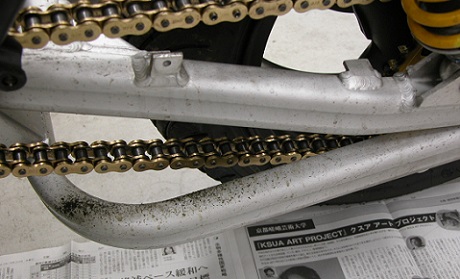

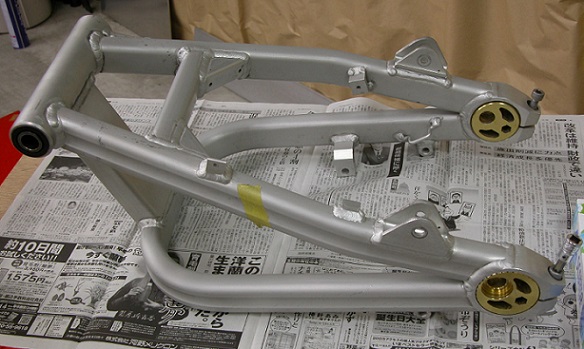

頭の中に設計図が全部できたら、スイングアームを外して、各部確認しながら、掃除・脱脂します。
...............................................................................................................................................................................................................................................................................................
左アームにある、チェーンケース用ステーの１個はすでにカットしてありますが、残りの部分もきれいになくします。
...............................................................................................................................................................................................................................................................................................

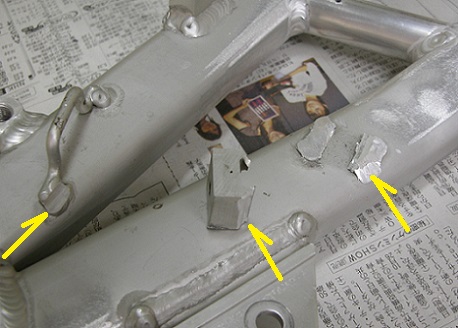

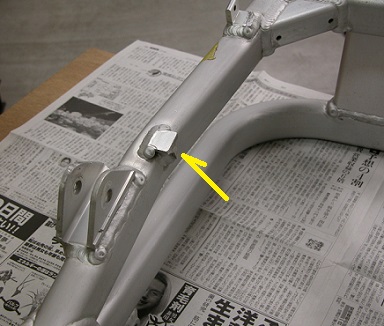

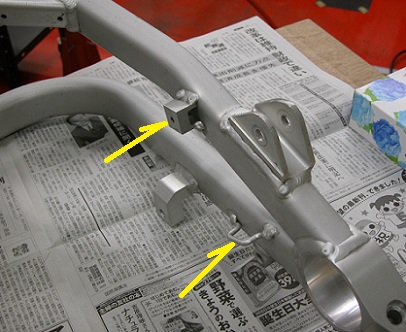

右アームにある、ブレーキホース固定用ステーやガイドなども、使っていないので外します。
...............................................................................................................................................................................................................................................................................................

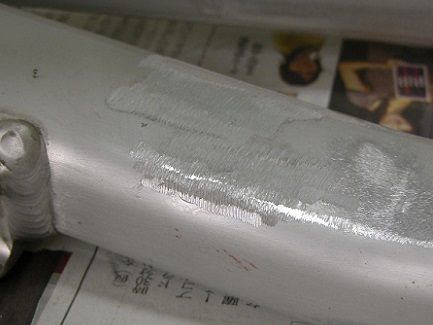

外すステーと溶接部分の際を狙って削って外します。
...............................................................................................................................................................................................................................................................................................
溶接不良や母材のダメージなどを確認して、問題ない範囲であれば、このまま削っていきます。
...............................................................................................................................................................................................................................................................................................
母材をできるだけ削らないようにして、溶接跡を消していきます。
...............................................................................................................................................................................................................................................................................................

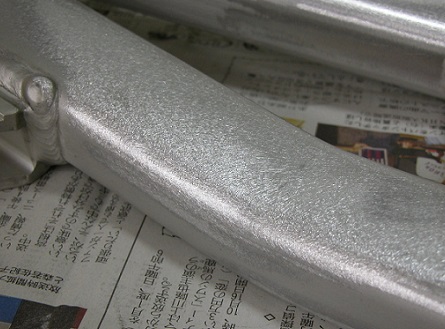

この段階では、さらっと仕上げるこのぐらいで止めます。
...............................................................................................................................................................................................................................................................................................
頭の中に描いた設計図を元に、補強パーツを作ります。
...............................................................................................................................................................................................................................................................................................

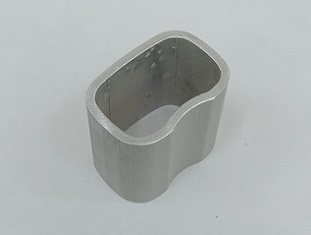

当たり面は、できるだけ隙間なく合うように形状を詰めます。
...............................................................................................................................................................................................................................................................................................

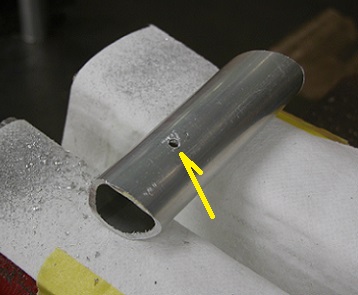

圧抜きの穴も忘れずに。
...............................................................................................................................................................................................................................................................................................

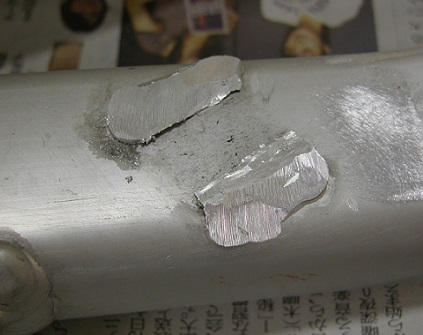

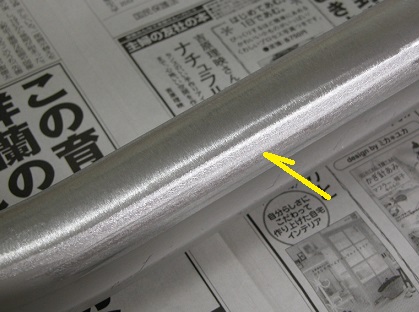

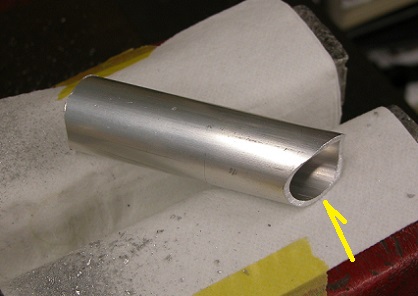

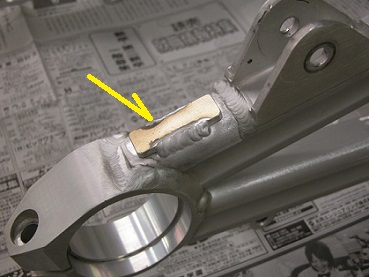

このスイングアームはアルマイト加工してあるので、そのままでは溶接できません。アルマイト加工部分を薄〜く削り落とす必要が
ありますが、幸いノーマルのアルマイトはごく薄〜いものなので、さらっと削れば大丈夫です。
...............................................................................................................................................................................................................................................................................................
位置決めして、点付け溶接で固定します。
...............................................................................................................................................................................................................................................................................................
もろもろ問題ないか確認して、ぐるっと一周、本溶接します。ここの溶接は、母材の溶かし込みを抑えて、肉盛りした溶接でつなぐ
ようなかんじでもっていきます。
...............................................................................................................................................................................................................................................................................................
なぜかというと、母材のスイングアームパイプの肉厚が薄いから。中にリブがあるわけでもない、ただのアルミパイプなので、あまり
溶かし込みを大きくして溶接すると、ぐんにゃり歪みます。
...............................................................................................................................................................................................................................................................................................

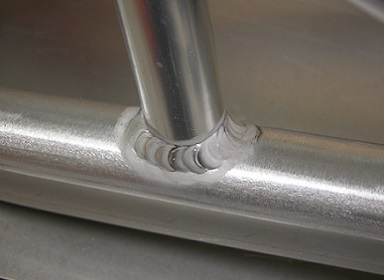

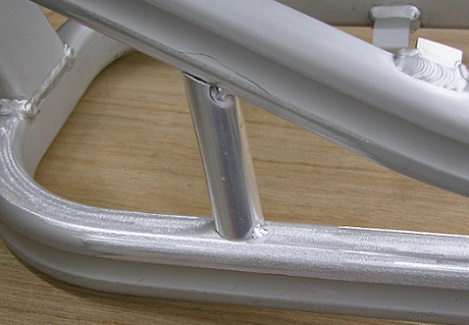

溶接不良などないか確認して、補強一ヵ所できました。
...............................................................................................................................................................................................................................................................................................

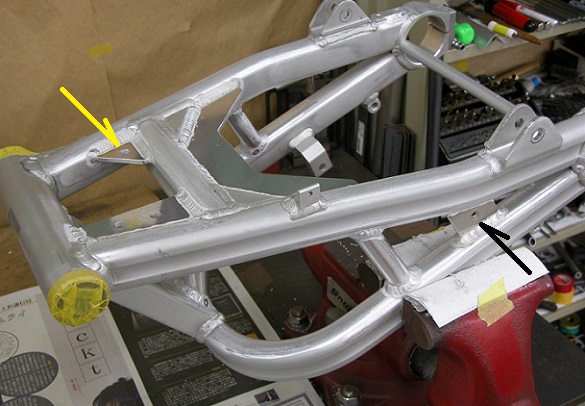

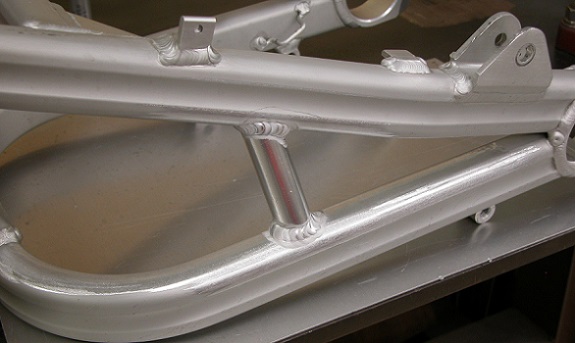

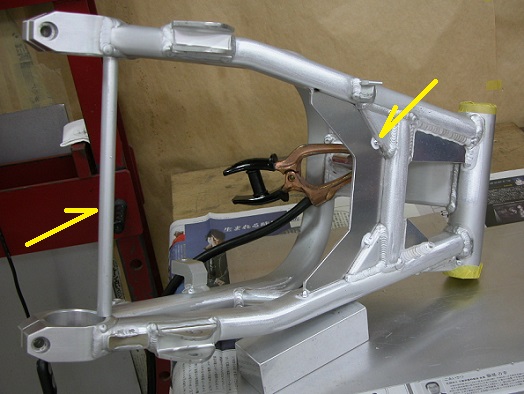

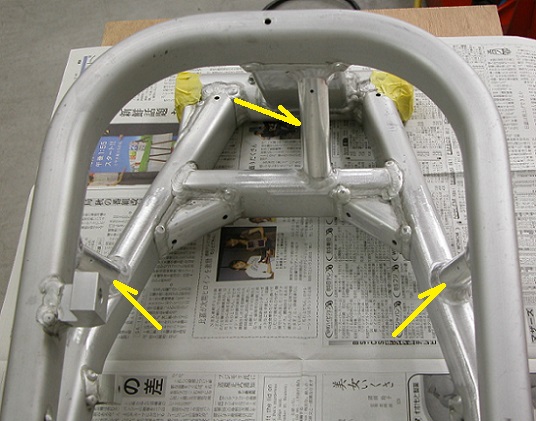

同じようにして、補強パイプを付けていきます。
...............................................................................................................................................................................................................................................................................................

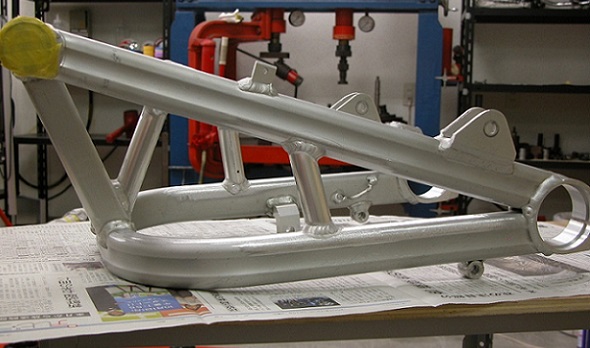

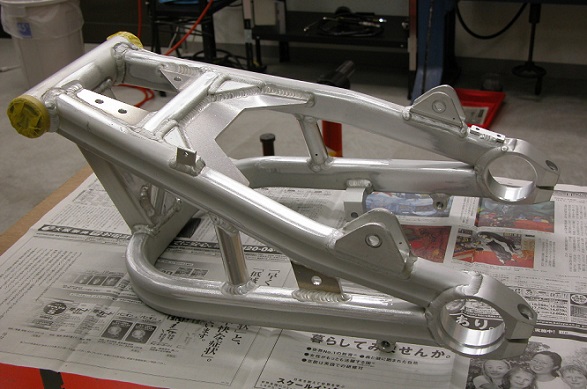

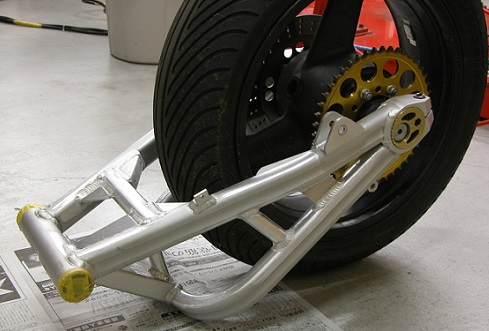

この３本の補強パイプで、見た目も一気に頑丈そうになります。
...............................................................................................................................................................................................................................................................................................

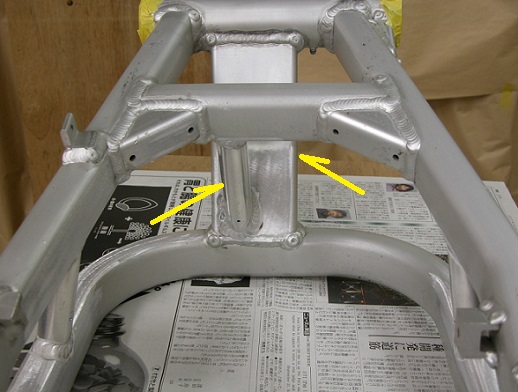

これはスイングアームを後方から見たところで、チェーンが通る左側にできるだけ寄せて、補強パイプを付けています。元からある
角パイプも目一杯左に寄せてあります。
...............................................................................................................................................................................................................................................................................................

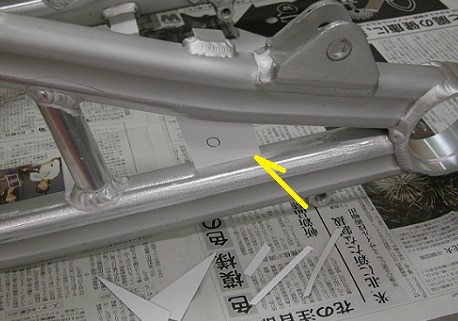

左側に付ける補強板を作るための型紙をチョキチョキ。
...............................................................................................................................................................................................................................................................................................
型紙を使って作った補強板を溶接して、左側をさらに強くします。
...............................................................................................................................................................................................................................................................................................
板の溶接ですが、ここはぐるっと一周回ります。溶接の終点にできるクレーターは、通常見えない内側にもってきます。
...............................................................................................................................................................................................................................................................................................

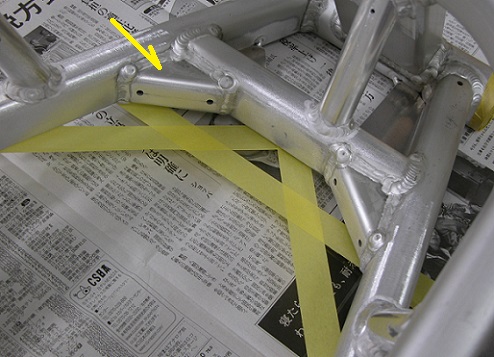

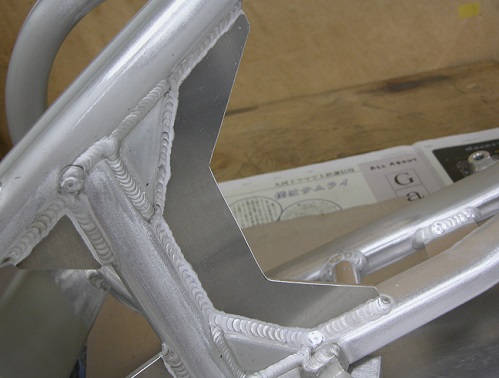

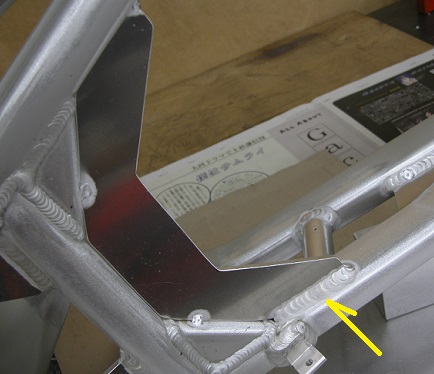

前方に補強板を付けます。
...............................................................................................................................................................................................................................................................................................
リアホイルを組み付けます。
...............................................................................................................................................................................................................................................................................................

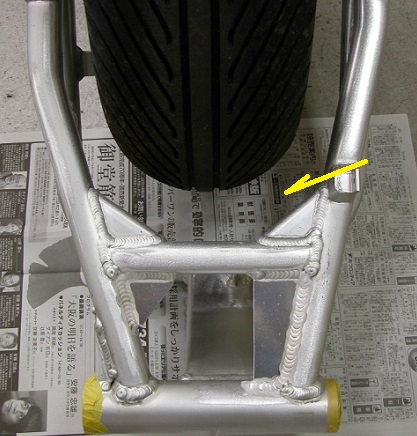

整備用の、ホイルを最も前に寄せた位置でも、ここに大きなスペースができます。
...............................................................................................................................................................................................................................................................................................

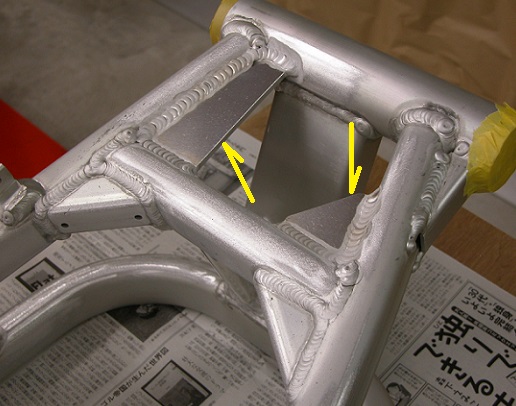

このスペースを埋めるような補強パーツを作ります。
...............................................................................................................................................................................................................................................................................................
こういった場合は、元々付いているようなボックス形状の補強パーツが通常ですが、作りたい形状まで大きくすると、明らかにここ
だけが硬くなりすぎて、他のところとのバランスが狂います。最も大事なのが全体のバランス。
...............................................................................................................................................................................................................................................................................................

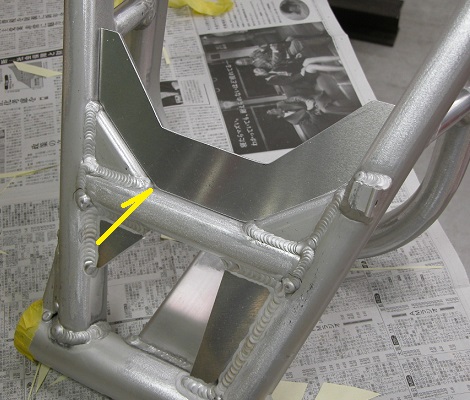

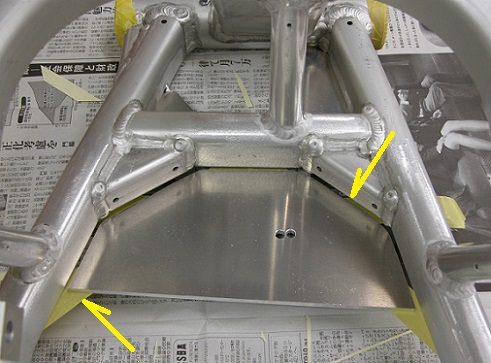

というわけで、ここはあえて補強板にすることにして、ちょっと厚目のアルミ板を、スイングアームに合うように成形します。
...............................................................................................................................................................................................................................................................................................

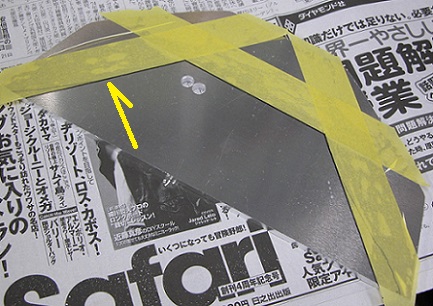

スイングアームに沿わせたまま、そ〜っとテープにくっつけます。
...............................................................................................................................................................................................................................................................................................
テープを使って、マーキングします。
...............................................................................................................................................................................................................................................................................................
マーキングを使って形を作った後、現物合わせですり合わせます。
...............................................................................................................................................................................................................................................................................................

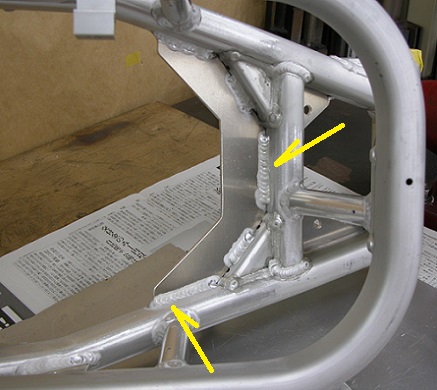

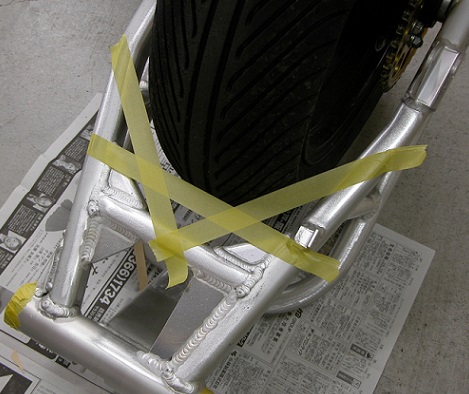

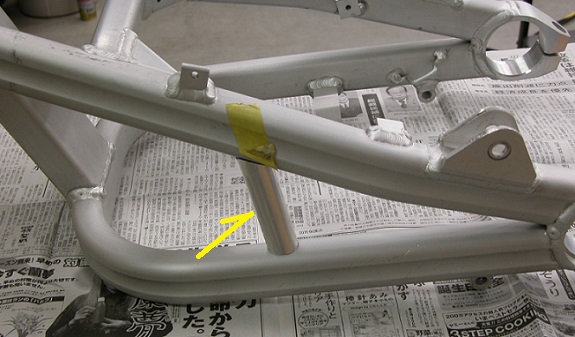

位置決めして、点付け溶接で固定します。スイングアームの内側を溶接すると、左右アームは内側に向かって大きく曲がるので、
あらかじめ後ろの方につっかえ棒を入れておきます。ちょ〜どの長さを作りやすいアルミパイプのつっかえ棒（つっかえパイプ？）
程度で十分で、これだけで後の修正がずいぶん楽になります。
...............................................................................................................................................................................................................................................................................................
もろもろ問題ないか確認して、順番を考えながら本溶接していきます。
...............................................................................................................................................................................................................................................................................................
はい！ がちっと固定。
...............................................................................................................................................................................................................................................................................................

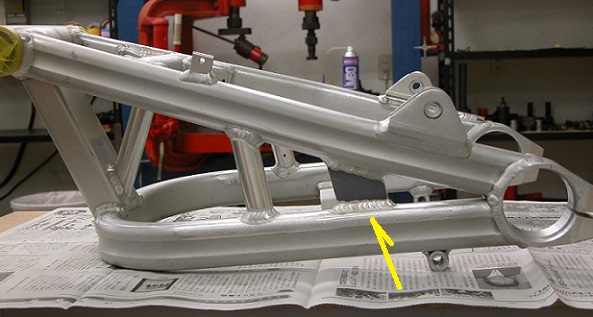

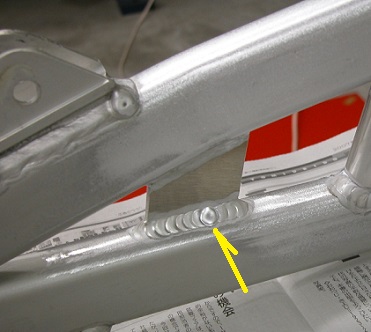

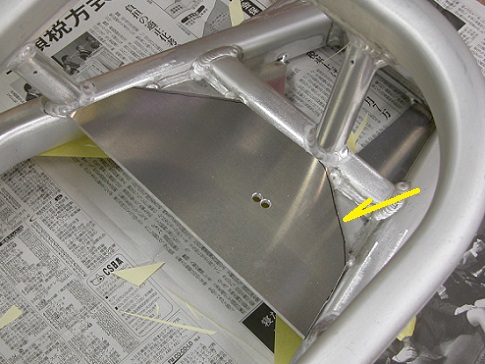

裏側の溶接です。アームのところはぐるっと回りますが、その他のところはこんなかんじでいいでしょう。
...............................................................................................................................................................................................................................................................................................
右アームのリアサスマウントブラケット後方に、ちょっと厚めのアルミ板を溶接で固定します。
...............................................................................................................................................................................................................................................................................................
溶接抜けや溶接不良などないか確認して、このままで、しば〜らく放置します。
...............................................................................................................................................................................................................................................................................................

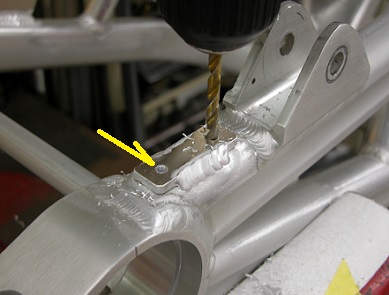

放置中に、右アーム後方に付けたアルミ板に穴を２コ開けます。溶接したアルミ板です、ドリル刃にねと〜っとまとわりつくかんじで
入っていきますが、ここは強度も精度も必要ないところなので、問題なしです。
...............................................................................................................................................................................................................................................................................................

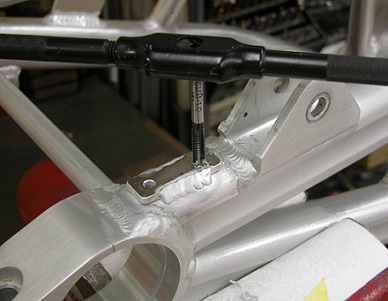

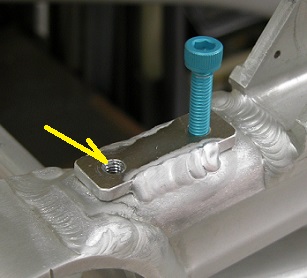

タッピングでネジを切ります。ドリル同様、ねと〜っとまとわりつくかんじで入っていきます。切削油をたっぷり使いましょう。
...............................................................................................................................................................................................................................................................................................
切り粉や切削油などをきれいに排除して、ネジがきれいに切れたか確認します。ボルトもスムーズに入るので、いいでしょう。
...............................................................................................................................................................................................................................................................................................

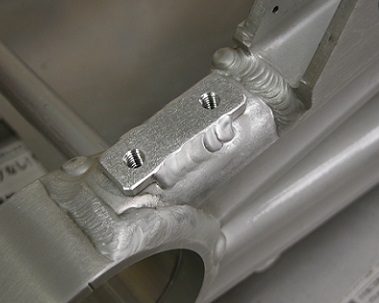

バリを取って、表面も軽く仕上げて、ひとまず完成。最終仕上げは塗装時に。
...............................................................................................................................................................................................................................................................................................
全体のバランスを見ながら、補強板に穴を開けていきます。
...............................................................................................................................................................................................................................................................................................

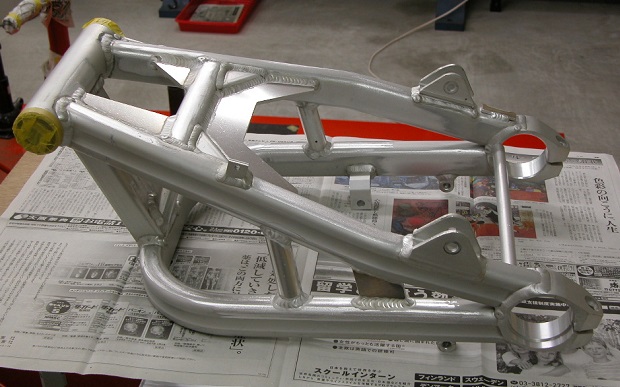

歪みが収まったら、つっかえ棒を外して、溶接を全部再点検します。
...............................................................................................................................................................................................................................................................................................

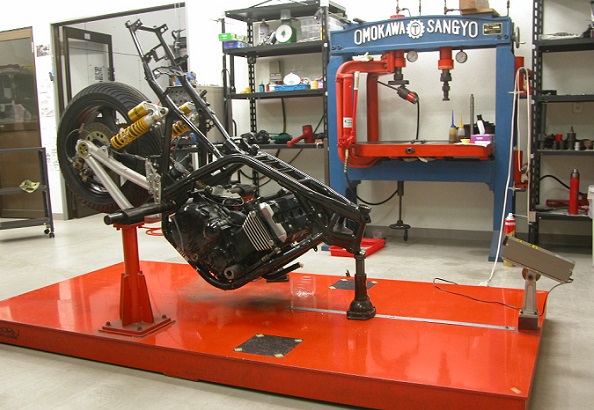

修正機にかけて、歪みをおおまかに取ります。この状態では、きちんと測定することはできませんし、最後にフレームと一緒に修正
するので、二度手間と言えば二度手間ですが、この作業は必要です。理由はこの下に出てきます。
...............................................................................................................................................................................................................................................................................................

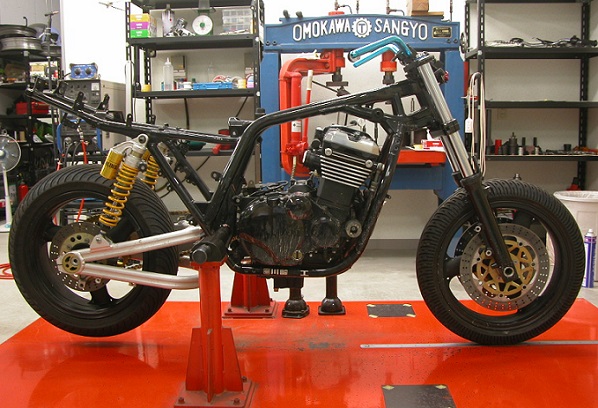

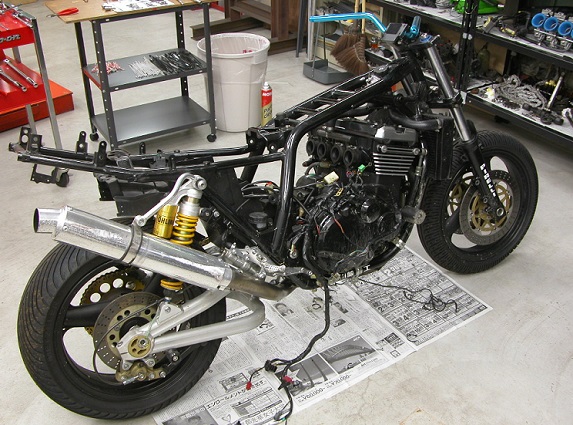

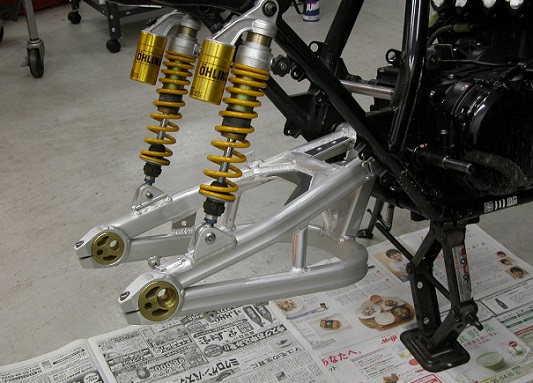

車体に組みます。
...............................................................................................................................................................................................................................................................................................

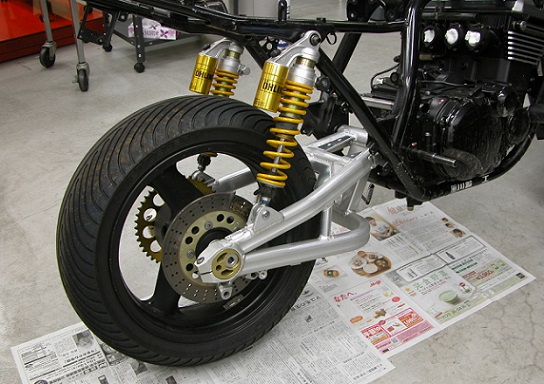

リアホイルを組みます。補強の溶接で、スイングアームはかならず歪むので、場合によっては、ここでリアホイルが入らないことが
あります。リアホイルが入らないと、転がして修正機に載せることもできないので、あらかじめおおまかに歪みを取っておいた方が
無難です。
...............................................................................................................................................................................................................................................................................................

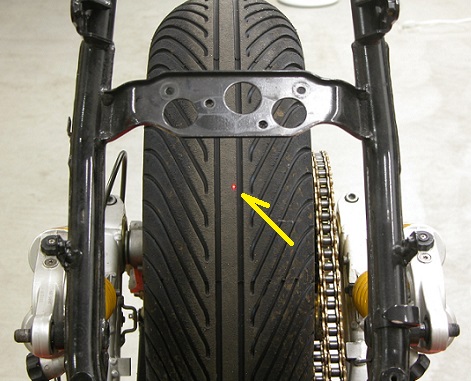

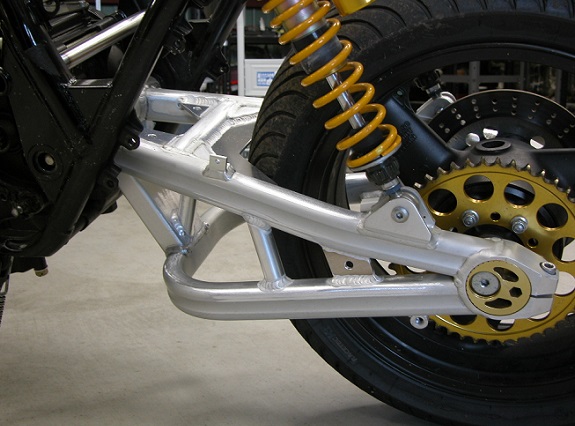

エキセントリックカラーが整備用位置に回せるかどうか、など確認します。タイヤの前の補強板は、まるで測って作ったかのように、
タイヤギリギリです。多少当たっても問題ないんですけどね。
...............................................................................................................................................................................................................................................................................................
