| アルミ ケース加工 |
 |
・アルミケースは、プラスチックケースよりも丈夫でデザインも重厚な印象になりますが、加工にはそれなりの工具と技術が必要になります。
・音響機器などのノイズの影響を受ける、または高周波ノイズを出す装置には、ケースによるシールドが必須です。 |
 |

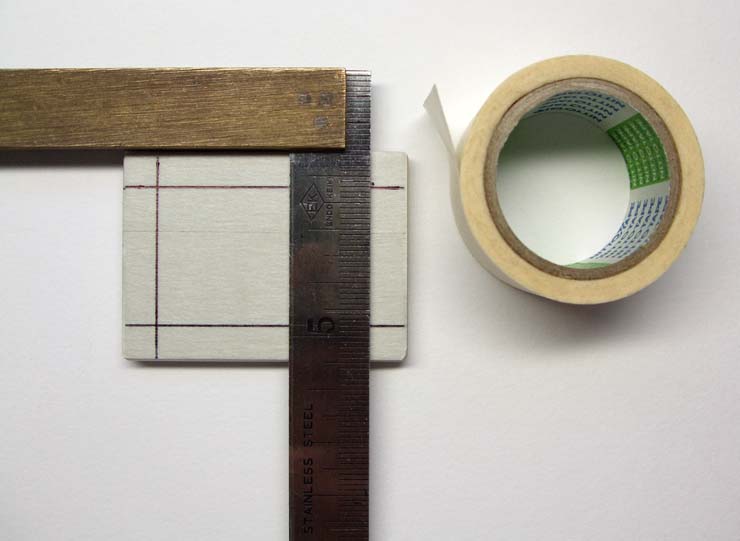

・アルミケースには、たいてい表面保護用のビニールが貼られているので、直角定規やスコヤを使用し、図面通りに穴などの加工位置を、ボールペンやマジックペンで書き込みます。
・スイッチ等の角穴は、仕上がりの実寸法より0.5mm大きい穴を書き込みます。
・穴の仕上げ時に、罫描き線の内側に加工をとどめると、実寸法に仕上がります。
|
 |

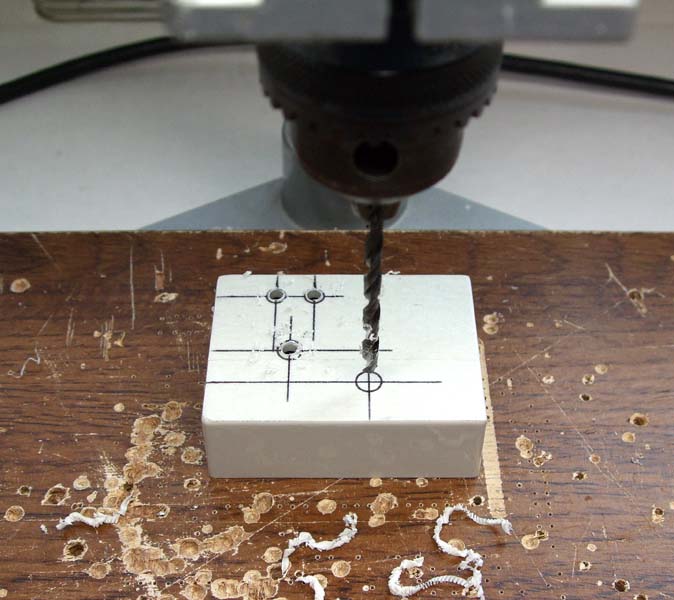

・ねじ穴やケース取り付け用部品の穴は、実寸法のドリルで穴を空けます。
・LED等の化粧穴は、実寸法より１〜２mm小さいドリルを使用し、穴空け後にヤスリで実寸法に近づけます。
・４mmより大きい穴の場合も中心がぶれないように、まずは３mm程度の小さめの穴を開けた後に穴を広げると、きれいに仕上がります。
・大きい角穴は、罫描き線の内側に３mm程度のドリルで穴を連ねて空けていきます。 （できるだけ穴の間隔が狭くなるように）
・罫描き線からは、十分距離を保って下さい。
|
 |
・切れなくなったニッパーや100円均一の安価なニッパーで、連ねた穴を一つ一つ切っていきます。
・切りにくいときは、2穴つずつ切っていきます。
|
 |

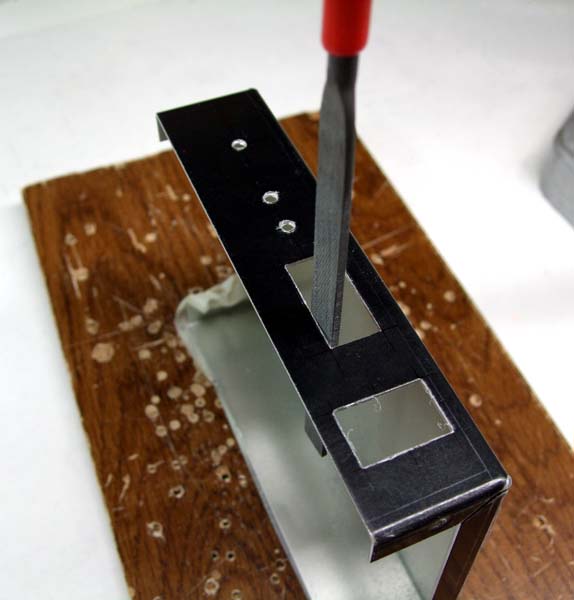

・まず、粗めのヤスリで角穴の罫描き線に近づけていきます。
・ヤスリを細かいものに変えて、穴の平行や直線とコーナーを仕上げていきます。
|
 |

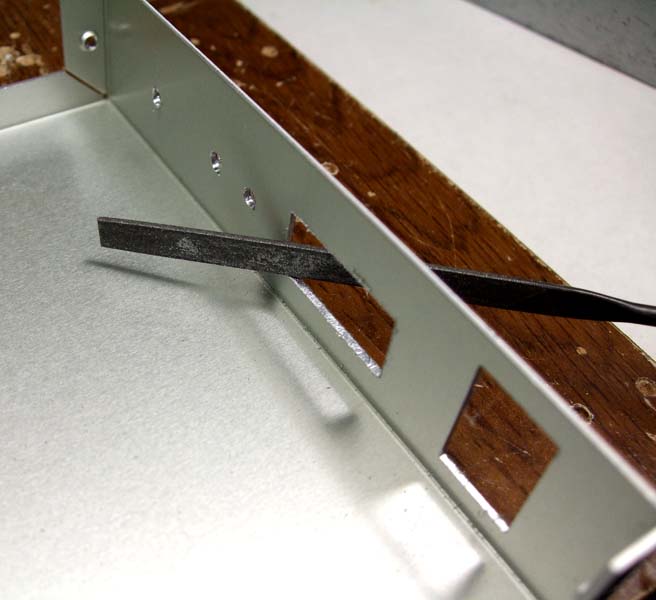

・ケース内側のバリは、細かいヤスリで斜めに軽く削るときれいに取れます。
・表側のバリは、表面保護用のビニールをはがした後で、最終仕上げします。
|
 |

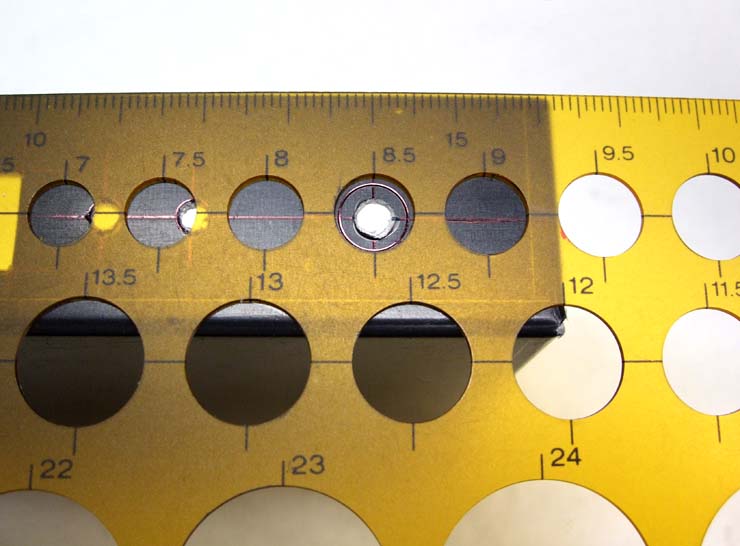

・穴の中心を罫描いた後、円定規を使い穴の実寸法より0.5mm大きい円を書き込みます。
（５φの穴の場合は５．５φ）
・穴の仕上げ時に、罫描き円の内側に加工をとどめると、実寸法に仕上がります。
|
 |

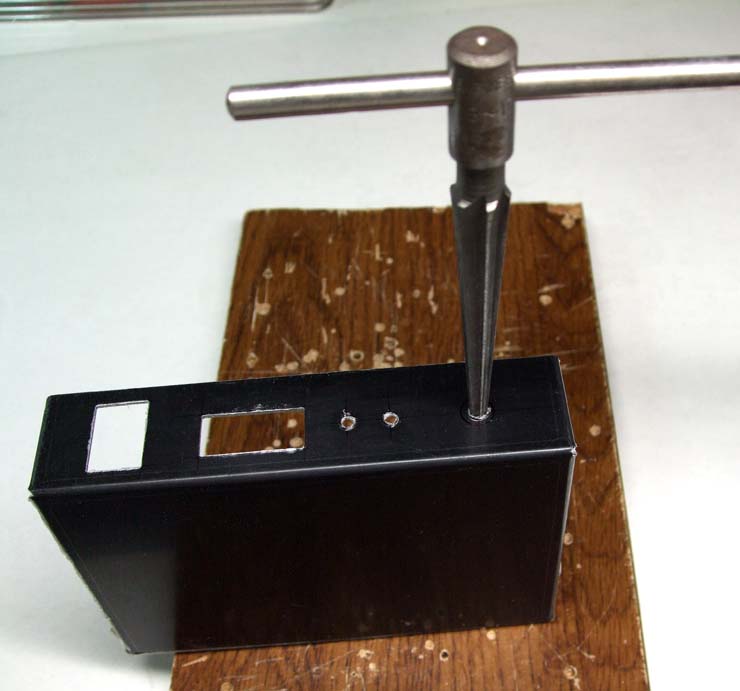

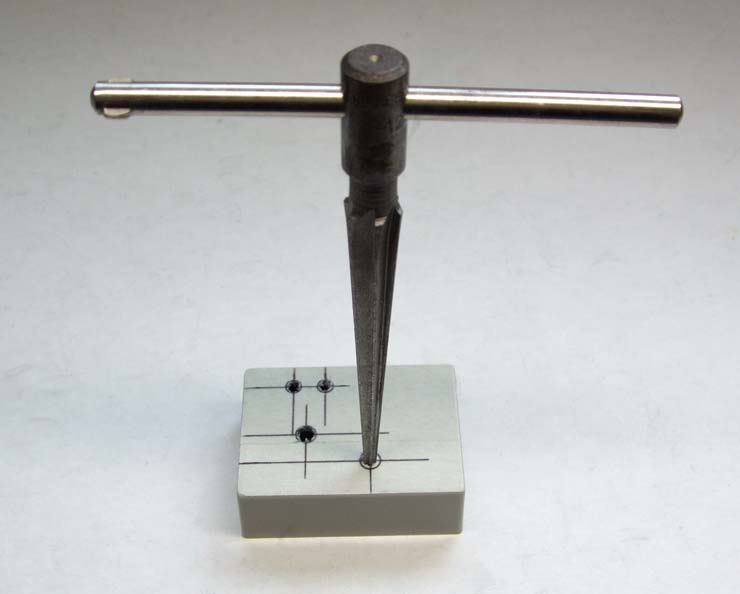

・５mm以上の大きい穴は、シャーシーリーマを使用して穴を広げます。
・円の罫描き線をよく確認して、中心がずれた場合は、ヤスリで修正しながら穴を広げて行きます。
・罫描き円より０．５〜１mm程度内側で、加工をとどめます。
|
 |

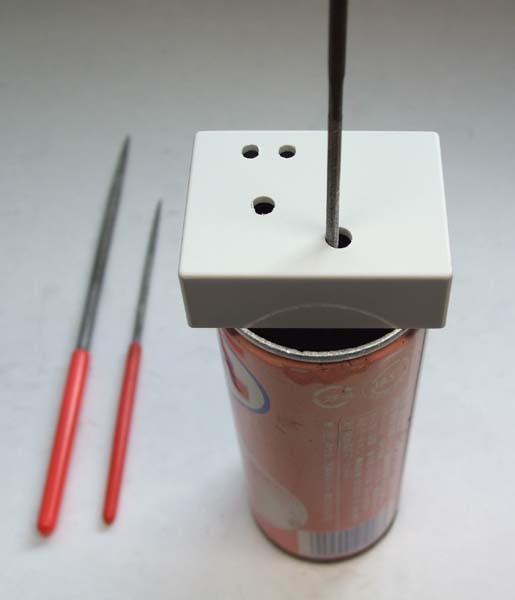

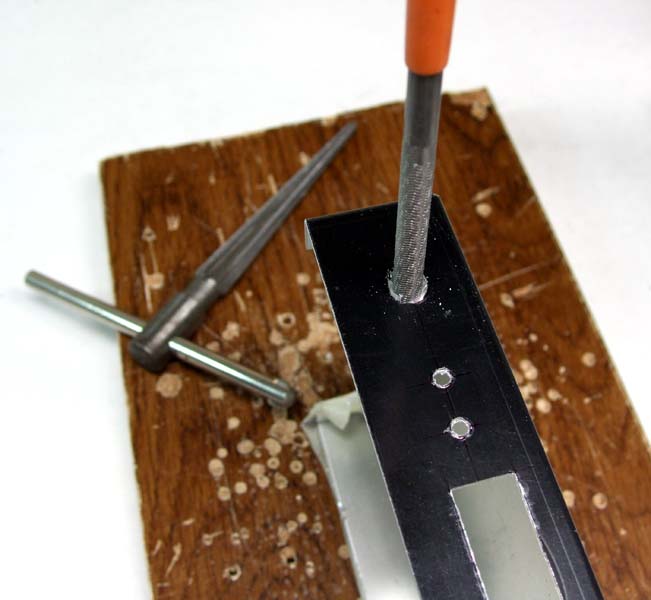

・丸や半月ヤスリで、罫描き円の内側まで削ります。
・また、基板をケースに合わせて、部品と穴のずれを修正して行きます。
・保護用のビニールをめくり、さらに真円に近づくように、丁寧にヤスリをかけて行きます。
（ここで手を抜かないことが、きれいに仕上げるコツです）
|
 |

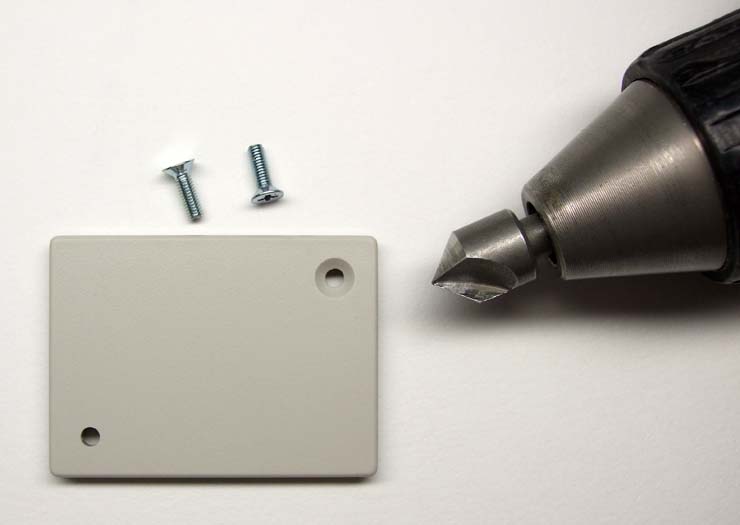

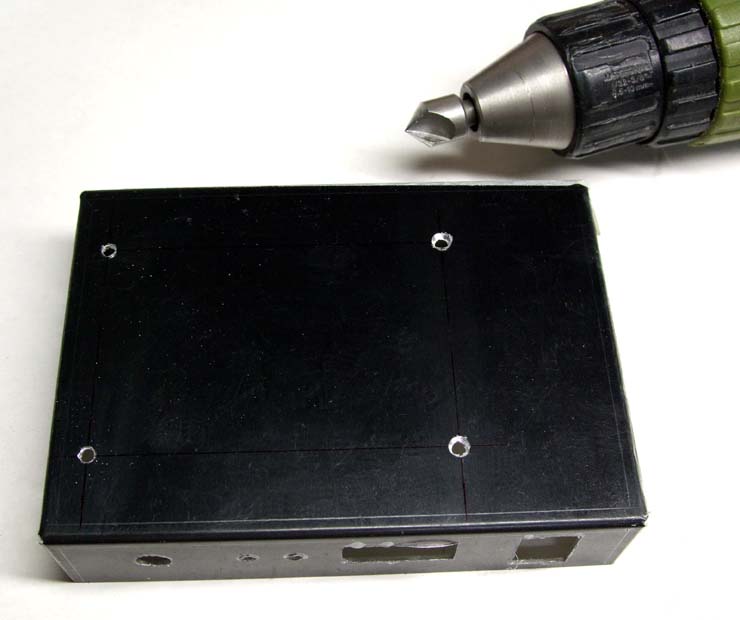

・ネジ用の穴は、ざぐり穴ドリル（面取りカッター）か太めのドリルでバリを取ります。
|
 |

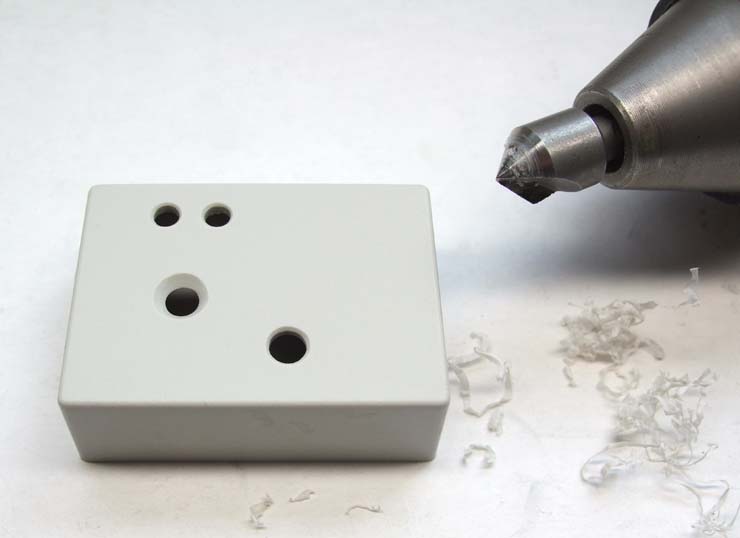

・丸穴のバリが残っている場合は、ざぐり穴ドリル（面取りカッター）で軽く穴の周囲を切削すると、きれいに仕上がります。
・角穴のバリは、仕上げ用の細かいヤスリで斜めに軽く削ります。
・カッターの刃の背側で、少しずつ削っていく事もできます。

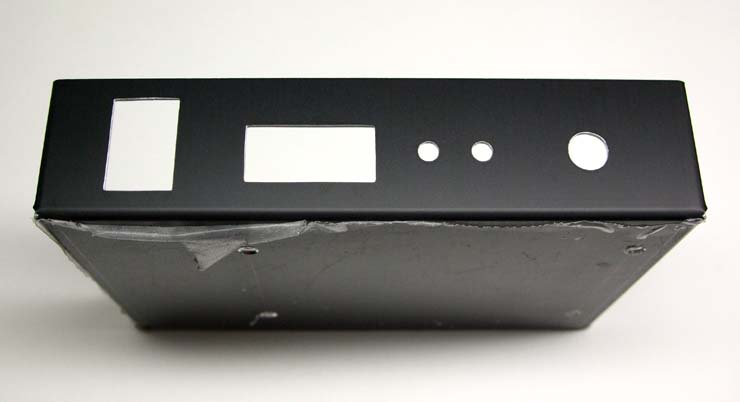

・くれぐれも表面に傷を付けないように、注意深く仕上げ作業をして下さい。
|
