■ AVRに EasyMP3 モジュール・キット(VS1011B) を接続 ■

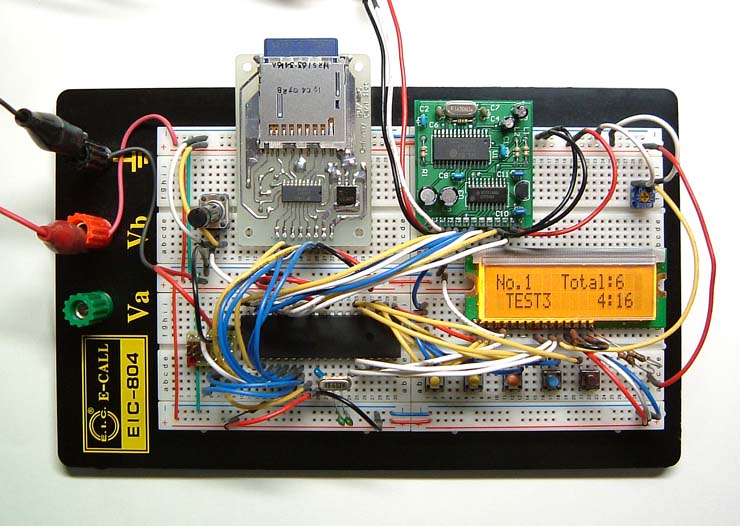

　AVRに、Strawberry Linux製 EasyMP3 モジュール・キット(VS1011B)と、SD/MMCカードを接続し、MP3プレーヤーのテストを行いました。
　BASICコンパイラ、「BASCOM-AVR」のAVR-DOSと、BASIC命令で、簡単にSD/MMCカードのMP3ファイルを再生することができます。

　　　　　　　
　

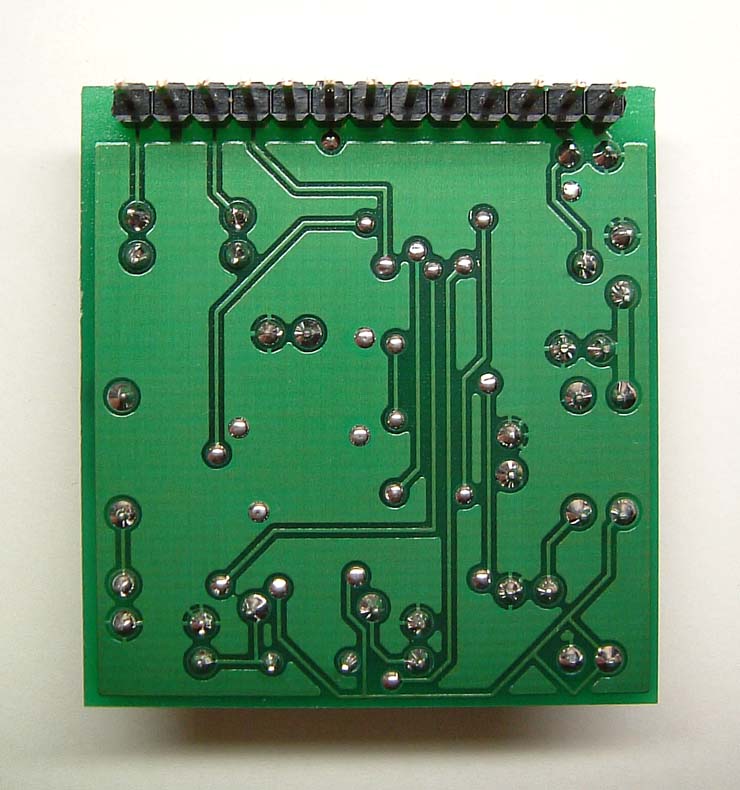

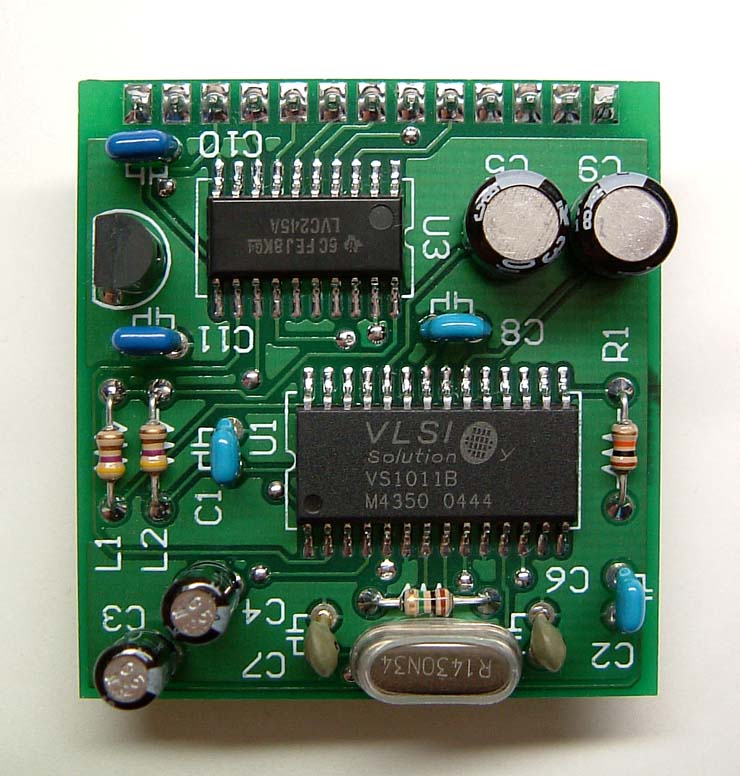

Strawberry Linux製 EasyMP3 モジュール・キット (VS1011B)

　秋月電子のデコーダ・チップ「VS1011e」も検討しましたが、部品代と基板製作費用＋手間を考えると、このキットはお値打ちです。
　
　ただし、搭載されているデコーダ・チップが、旧バージョンの「VS1011B」なので、注意が必要です。
　
※ SCIのコマンド実行中は、DREQが(L)にならないので、プログラムのタイマーで待ち時間を入れる必要があります。　（これで、かなり悩みました）
　
　ネットにて、「VS1011e」チップのデータシートを、日本語訳されている方のページにたどり着き、ようやく解決することができました。
　
VS1011e 日本語データシート


回路の概要
　
１．AVRの選定条件
　
　・フラッシュ・メモリ　16Kバイト以上。
　・SRAM　4Kバイト。　（DOS使用2,196バイト＋スタック384バイト＝2,580バイト）
　・AVRはATmega644Pを選択し、クロックは19.6608MHzのクリスタルを使用しています。
　・8MHzでは、256kbps以上のMP3ファイルで、音飛びが発生しました。
　・19.6608MHzは、手持ちのボーレイト用クリスタルなので、20MHzでも問題ありません。

２．電源電圧とレベル変換
　
　・EasyMP3 モジュール・キットも、SD/MMCカードも、内部動作電圧は3.3Vですが、どちらも3.3Vの
　　レギュレータと、レベル変換回路を搭載しているので、５V電源のみで動作します。

３．カードとのSPI通信
　
　・SD/MMCカードは、ハードウェアSPI（専用ポート）を使用しています。
　・EasyMP3 モジュール・キットは、ソフトウェアSPI（通常ポート）を使用しています。

４．LCDキャラクタ表示器
　
　・秋月電子の、超小型LCDキャラクタディスプレイモジュール（16x2行バックライト・オレンジ） を
　　定番の回路構成で使用しています。　[SD1602HUOB(-XA-G-R)]
　
　
プログラムについて
　
　・AVR用BASICコンパイラ、BASCOM-AVR 製品版を使用しています。
　
　・下記２つのファイルも、MP3プレーヤー・プログラムと同じ場所に保存して下さい。
　
SD/MMCカードのピン設定プログラム Config_MMC_EasyMP3.bas
AVR-DOSの設定プログラム CONFIG_AVR-DOS_JP.bas

　
　・プログラムの処理は、MP3ファイルを開いて、ファイルの内容を頭からEasyMP3へ送るだけの
　　比較的簡単な処理が中心です。
　
　・キー操作や、LCD表示の方が、プログラム量が多くなっています。
　
　・MP3ファイルを転送しながら、キーセンスを同時に行っているため、キーの反応はやや遅く
　　なっています。
　
　・音量調節は、ボリュームがBカーブのため、プログラムで簡易的に自然対数に変換しています。


AVRマイコン ATmega644Pの、ヒューズ ビット書き換え
　
・AVR ATmega644Pのシステム クロックは、工場出荷時に内蔵RC発振器の8MHzで、1/8前置
分周器がONに設定されているので、外部のクリスタルを使用するには、AVRのヒューズ ビットを
書き換える必要があります。
　
・また、JTAGインターフェイスが許可になっているので、無効に書き換えます。

下記ページの書き換え方法 「６．」を、以下の様に変更して、ヒューズ ビットの書き換えを行います。

　　　　ヒューズ ビット書き換え

　６．[ Fusebit C ] の右欄 [ 0:Division by 8 enabled ] をクリックすると、右側にプルダウン
　　　メニューが現れますから、 [ 1:Division by 8 disabled ] を選択します。
　
　　　[ Fusebit KLA987 ] の右欄 [ 100010:Int. RC Osc.; Start-up time: 6 CK + 65 ms ] を
　　　クリックすると、右側にプルダウンメニューが現れますから、
　　　[ 110111:Full Swing Oscillator; Start-up time: 16K CK + 65 ms; Crystal Osc.;
       slowly rising power ] を選択します。
　
　　　[ Fusebit High H ] の右欄 [ 0:JTAG enabled[portc.2-portc.5 not usable] ] を
　　　クリックすると、右側にプルダウンメニューが現れますから、[ 1:JTAG disabled ] を
　　　選択します。
　

　

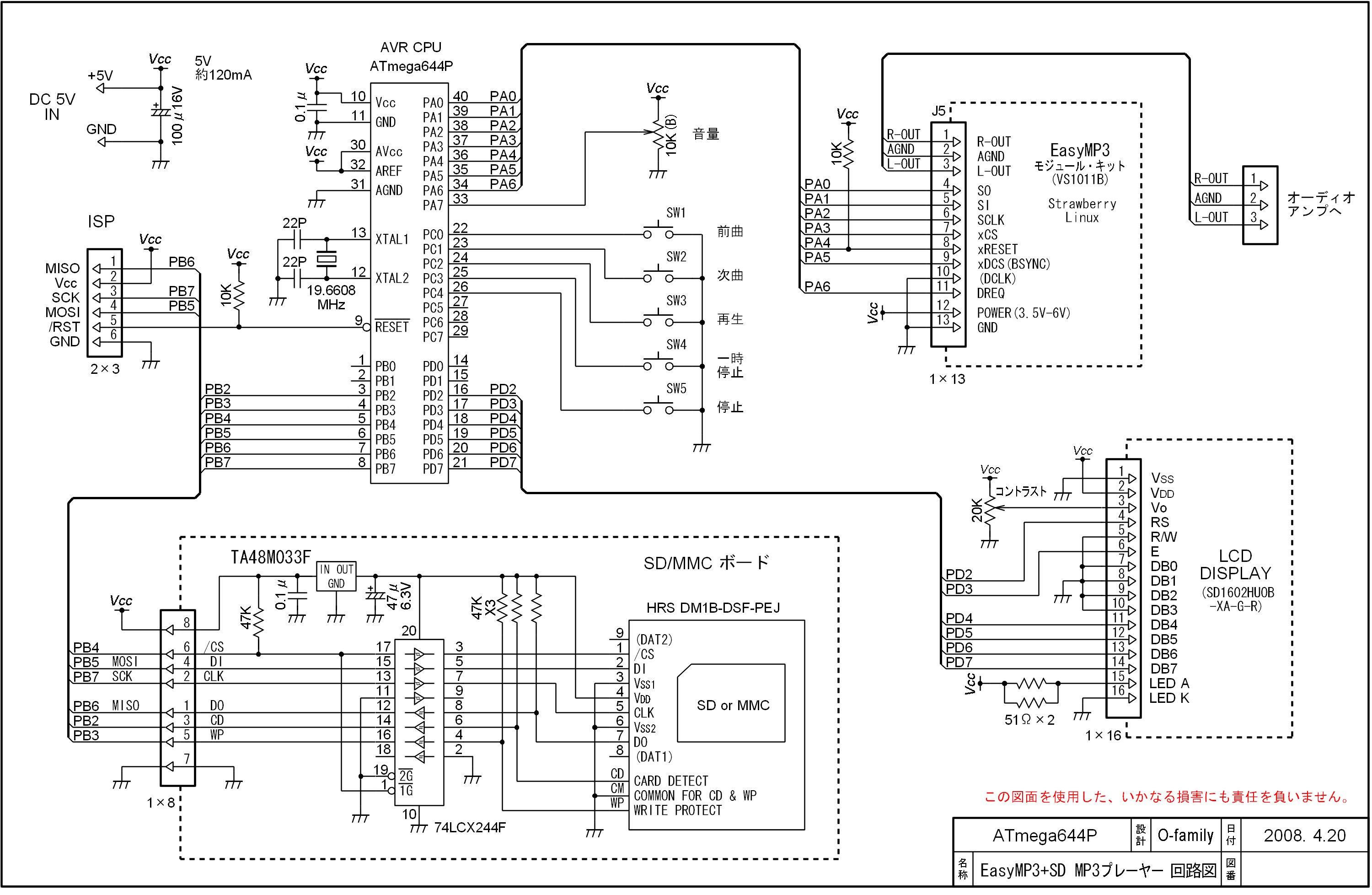

回 路 図 　GIF版　EsMP3cir.gif　(214KB) 　PDF版　EsMP3cir.pdf　(220KB)

　注意！ この図面を使用した、いかなる損害にも責任を負いません。　
プログラム 　テキスト形式 ソースファイル 　EsMP3101.txt　(19KB)
　ＢＡＳＣＯＭ-ＡＶＲ用 ソースファイル 　EsMP3101.bas　(19KB)
　インテルHEX形式 オブジェクトファイル 　EsMP3101.HEX　(28KB)
　
　注意！　著作権は放棄しておりませんので、販売目的での使用は絶対にしないで下さい。
　　　　　　　（記事の無断転載を除き、個人での使用、改変、自作の掲載、リンクの制限はありません）



　SD/MMCカード 部品面

　　SD/MMCカード ハンダ面


操作方法
　
１．電源投入
　
　　・電源投入後、まずSD/MMCカードの存在を確認します。
　　　（カードが挿入されていない場合は、エラーメッセージを表示し、停止します）
　
　　・次に、カード内のMP3ファイルの総数を検索し、3桁で「Total:XXX」と表示します。
　　　（MP3ファイルが無い場合は、エラーメッセージを表示し、停止します）
　
　　・エラー発生時は、電源を切ってから、カードを確認して下さい。
　
　　・カード内のMP3ファイルは、ディレクトリの並び順に再生されます。
　
　
　
２．スイッチ操作
　
　　・スイッチは、左から、前曲 ・ 次曲 ・ 再生 ・ 一時停止 ・ 停止 となっています。

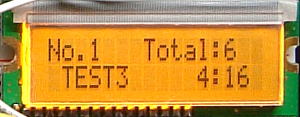

　　・再生 − LCDに表示されている、左上の曲番号および２行目のファイル名の曲が再生されます。
　　　　　　　　　（再生中は、再生時間も表示されます）
　
　　・停止 − 再生を中断し、再生時間表示位置が「STOP」の表示に変わります。
　
　　・一時停止 − 再生中に押されると、再生を一時停止し、再度押されると、再生を再開します。
　
　　・次曲 − 停止中は、次曲の曲番号とファイル名が表示されます。
　　　　　　　　　再生中は、次曲の最初から再生が始まります。
　
　　・前曲 − 停止中は、前曲の曲番号とファイル名が表示されます。
　　　　　　　　　再生中は、前曲の最初から再生が始まります。

　　・最後の曲の再生が終わると、最初の曲へリピートします。
