2. |
最終仕様とＦＦＴ分析 | ||||
|
2.1 | 最終仕様 電源電圧２０Ｖ時 出力 ２０Ｗ*2 (Ｒｃｈのみ 入力１Ｖｒｍｓ １KHZ） DF (ON/OFF） 残留雑音 0.01mV以下 NFB ≒ｄB（） 周波数特性 10ＨＺ〜１50ＫＺ（-1ｄＢ以内） 周波数帯域 10ＨＺ〜300ＫＨＺ（-6ｄＢ以内） 高調波比率 下記ＦＦＴテスト参照 | ||||
| 今回は、ｅｆｕ氏が作られたＰＣ上のサウンドカードで動作する波形生成プログラムと、ＦＦＴプログラムを使用させていただきました。アンプの比較検討を行うレベルでは十分すぎるくらいで、大変重宝させていただいています。この場を借りて厚くお礼申し上げます。オーディオ用としては帯域は２０Ｋｈｚまでですが、絶対値の校正さえしっかり行えば、高性能なツールとなります。 efu氏ｈｐ http://www.ne.jp/asahi/fa/efu/index.html
| |||||
|
2.2 | テストでは、１ＫHzの基本波を含んだＦＦＴパターンを０．１Ｗ、１Ｗ、１０Ｗ、各出力において比較してみました。半導体アンプなのですが、小出力時においては、定説や常識と異なり、２次、４次の偶数ひずみが強く、奇数歪が雑音レベルとなっています。 高次高調波をＦＦＴでみると、そのアンプの性格の一面が現れるように思います。 表示は、いずれも基本波を１ＫHzとして、縦軸方向が０ｄｂから−１４０ｄｂで、１ＫHｚのピークが画面上で−２０ｄｂになっています。横軸方向は５ＫＨｚ（目盛りはリニア）で表示しています。
| ||||
|
|
| ||||
|

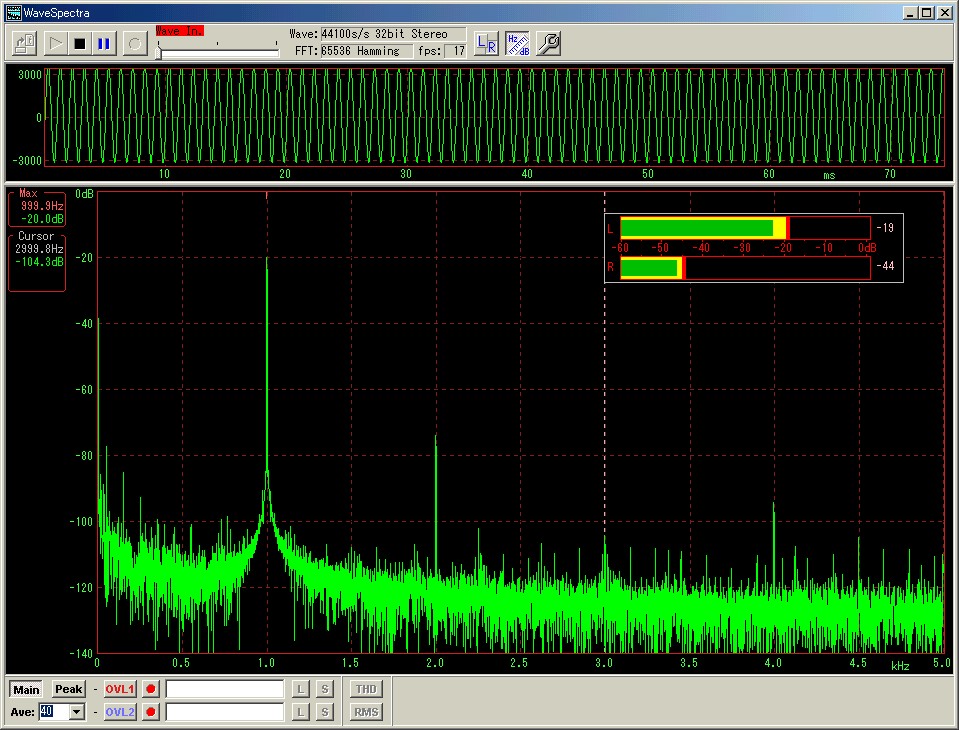

| ＦＦＴ ０．１Ｗ 出力時 ２次歪：基本波に比較すると−５５ｄｂ ３次歪：基本波に比較すると−８５ｄｂ ４次歪：基本波に比較すると−７５ｄｂ ５次歪：雑音レベルとなっています。
| ||||
|
|
| ||||

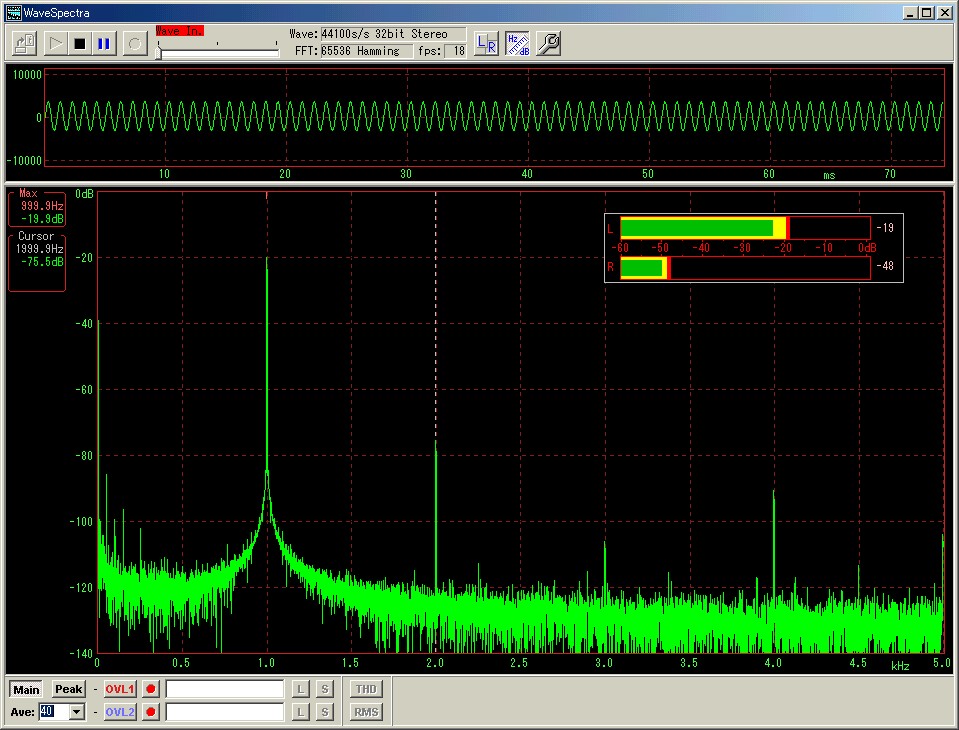

ＦＦＴ １．０Ｗ出力時 ２次歪：基本波に比較すると−５５ｄｂ ３次歪：基本波に比較すると−８５ｄｂ ４次歪：基本波に比較すると−７０ｄｂ ５次歪：基本波に比較すると−８５ｄｂ程度です。
| |||||
|
|
| ||||

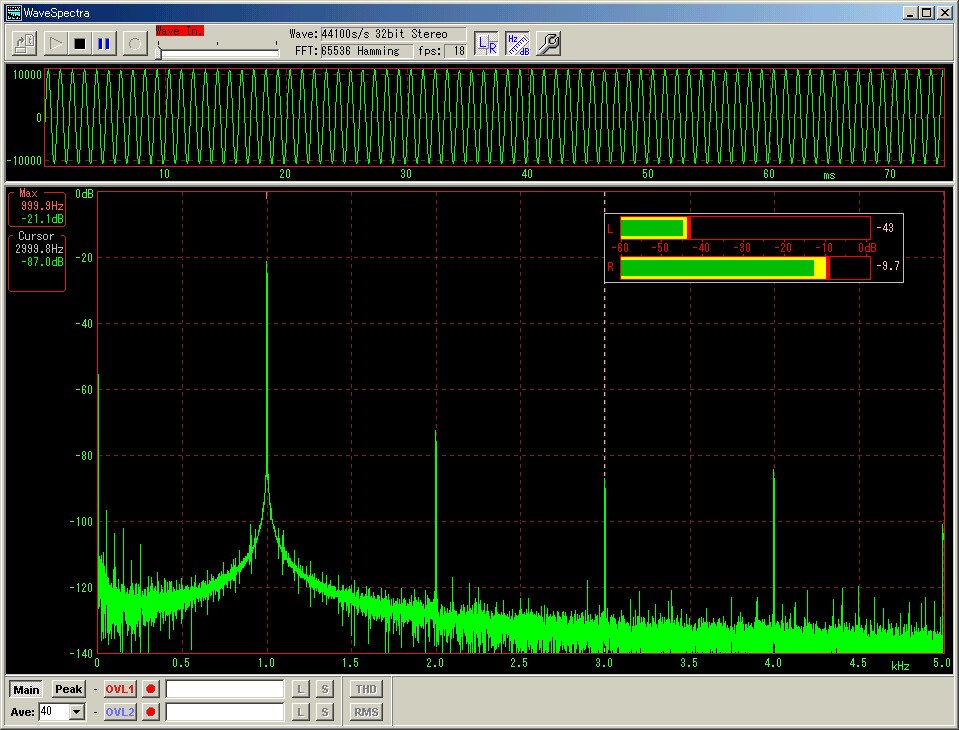

ＦＦＴ １０Ｗ出力時 ２次歪：基本波に比較すると−５５ｄｂ ３次歪：基本波に比較すると−７０ｄｂ ４次歪：基本波に比較すると−６５ｄｂ ５次歪：基本波に比較すると−８０ｄｂ程度です。
| |||||
| ホワイトノイズ |
