５.

使用部品、調整

5.1 使用部品

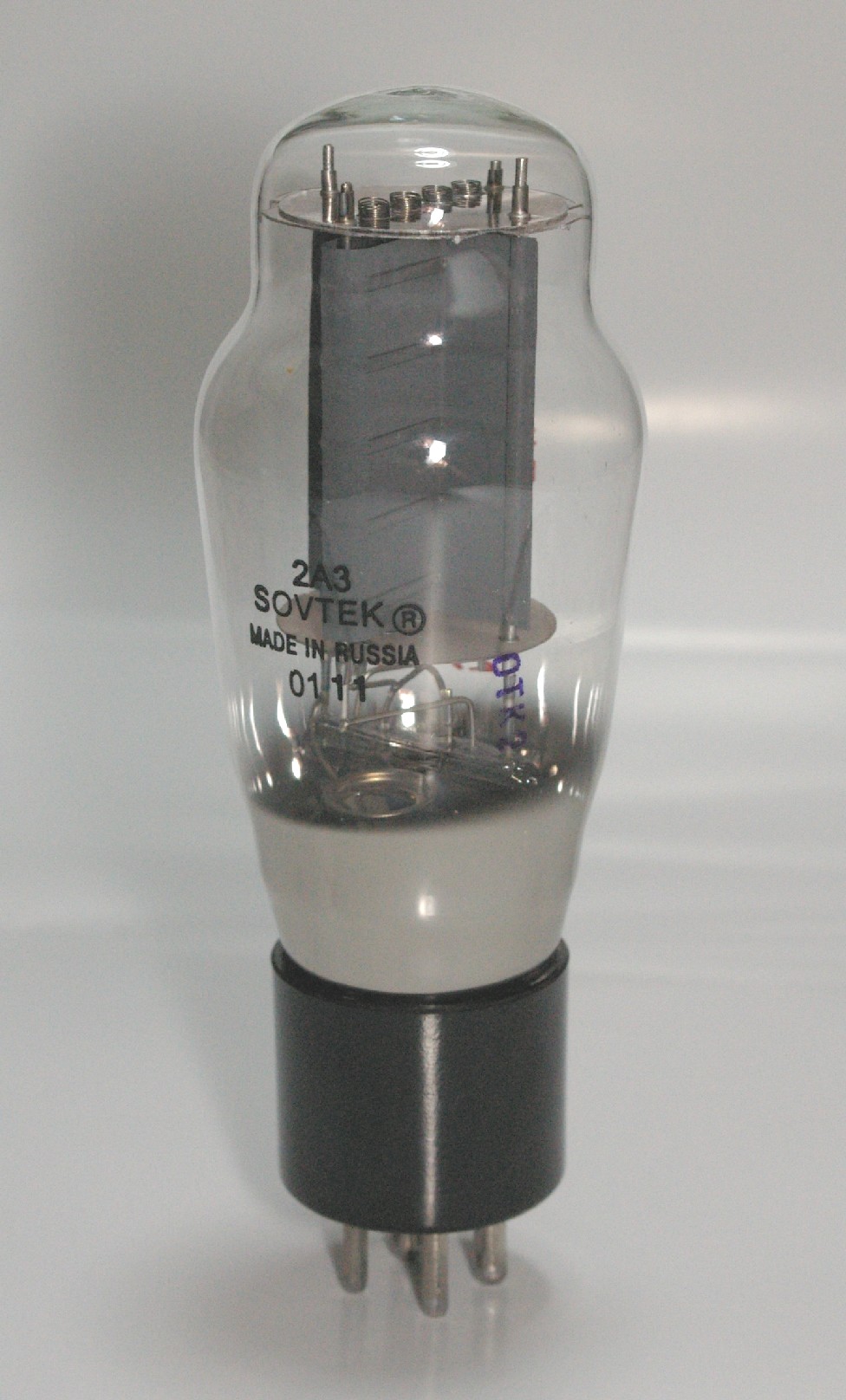

　手元にあるのは２０００/０１製と２００１／０１製です。　初期はヒーター断線事故があったと聞かれましたが、すでに改良されたようです。

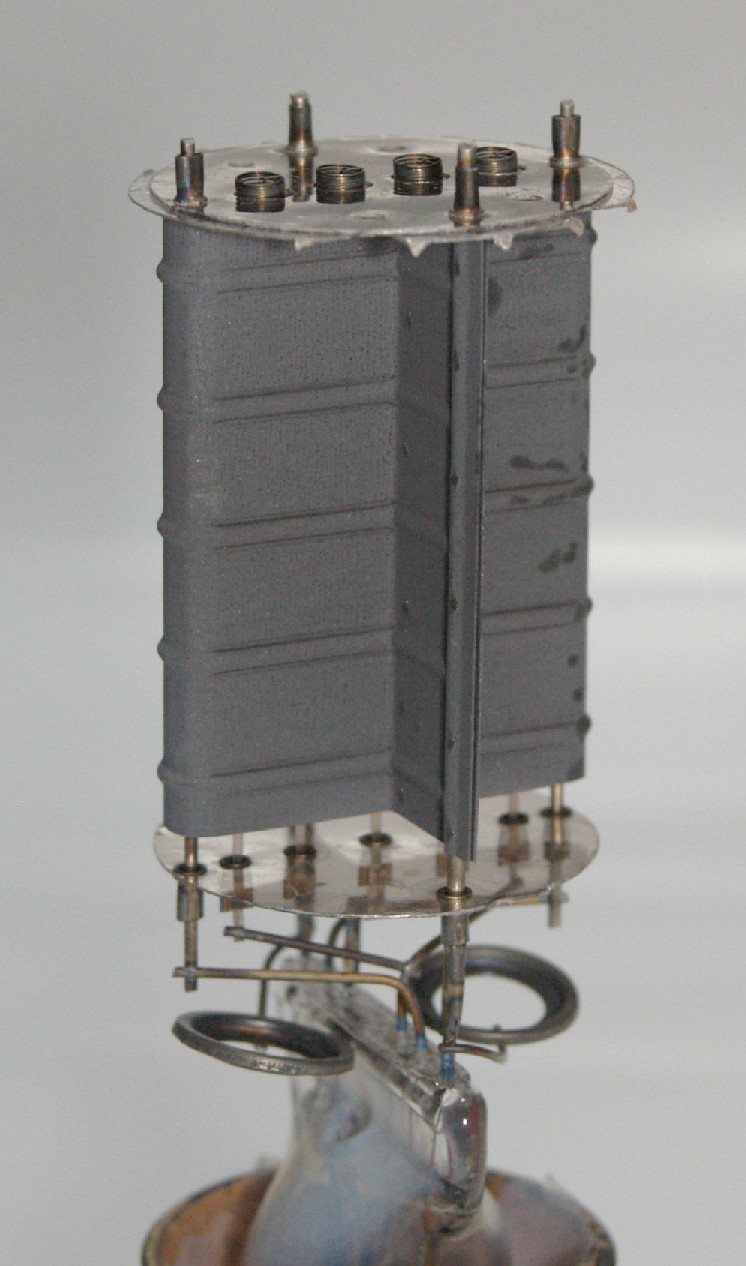

　オリジナルＲＣＡ２Ａ３は初期が１枚プレートでしたが、２枚プレート型にかわりました。ソヴテック２Ａ３は３００Ｂタイプの１枚プレートです。フィラメントは頭頂部の雲母板より四つのばねでテンションを掛けて保持しています。　下部雲母板の真ん中からＭ字型に片側２往復ずつ折り返され両端部同士をショート（＝並列に）して２．５Ｖを給電しています。　まだ入手していませんが、同社６Ｂ４Ｇ形はこれを直列にしているものと思います。

　プレートは幅３３ｍｍ、縦４３．５ｍｍ、放熱翼１２．５ｍｍと、やはり大型です。　３００Ｂと比較しますと幅は同値で、長さは約１０ｍｍ足りないだけです。　バブル自体がスリムなので最大定格は３００Ｂより２〜３０％下回るとは思います。　規格が公表されておらず、従来の２Ａ３のPd＝１５Ｗがメーカー保証値なのでしょう。　設計時は従来の２Ａ３として行います。

電極保持はステムタイプ
２個のゲッターリングはプレートへ結びゲッターそのものは下側ステムへ飛ばしている（白濁）

ばらつきの多いＦＥＴを製造工程上でペアマッチとしたデュアルＦＥＴです。これ以外は入手が困難だと思います。＠１００前後です。なければ２ＳＫ３０ＡＴＭなどの低雑音ＦＥＴからＩｄｓｓが同じくらいのものを選別します。
この初段のオフセット誤差がそのままファイナルのバイアス誤差となって効いてきますのであまりに異なると、トリミングＶＲで取りきれません。（ドライバ段はＤＣアンプですから）

なお入力には最終的にフィルムコンデンサ（０．４７μＦ程度）を入れました。プリアンプや入力機器に直流バイアスが乗っている場合もありますので直流カットコンデンサが必要です。有害となる場合もある、不要な２０Ｈｚ以下をきる目的でもあります。

このため１００Ｈｚの方形波が右下がりになっていますが特性が悪いわけではありません。気になる方は大きめの（２μＦ以上の）フイルムコンデンサを入れてください。ドライバ段までのアンプ自体はＤＣ仕様ですので実特性はきれいな方形波が出ます。

Ｔｒ：２ＳＡ１４８０　三洋製

テレビ用の高精度垂直出力用？のトランジスタで高耐圧（３００Ｖ以上）、低Ｃｏｂ(３PF前後）、ｈｆｅ=４０〜３００前後，Pｃ＝７Ｗ（２５℃）、Ｉｃ＝０．１Ａ、ｆｔ＝１５０ＭＨｚ程度のＴｒです。あまり品種は多くなく、選択は難しいです。同特性でパッケージにより型式違いのものが３種類ほどあります。入手しやすいものはほとんどが三洋製です。　＠１００前後で入手できます。

裸特性（特に帯域幅）を決める重要なキーパーツで、オーディオ用の出力トランジスタではＣｏｂが大きく使用に耐えません。６０８０、２Ａ３あたり以外には３００Ｖの耐圧を必要としません。
２００Ｖクラスのものはたくさんあります。

＊通販の場合、半導体類はサトー電気で入手できます。

★参考：ダイオードの種類の意味（再録）

ショットキ−バリアダイオ−ド：
順方向（降下）電圧の低い種類のもので、半導体アンプや電池等の低電圧回路＿用途向けの作られたダイオ−ドです。耐電圧が高くなるように（１００V以下が多い）改良が続いています。

ファーストリカバリダイオ−ド：
整流時に電流が順方向から逆方向（マイナス側）へ変わる際のリカバリ時間が短いものの総称です。（長いと瞬間的にショート状態となり、スパイク電圧が発生しノイズになります。）
大雑把ですが用途によって、
�@　主に効率を高くする用途向けに作られたものと、
�A　ノイズが小さくなるように作られたものの２種類があります。（６００Ｖ以下が多い。ＹＧ９１２Ｓ６）

一般整流ダイオ−ド：
オ−ディオには通常使いませんが、ノイズやロスを気にしない、価格の安い一般向け用途です。

5.2 調整

　ドライブ部分の調整に関しては、配線さえ正確であればほとんど設計どおりの電流電圧値となります。
　２Ａ３のバイアス電圧を所定の値になうよう設定してから（７０Ｖ付近）２Ａ３をさしてカソード電圧を測定し、各々の電流値を４０ｍA前後になるよう調整します。
　２ＳＡ１４８０のバランス用ＶＲ１で上下の波高が同じになるようにトリミングし、共通エミッタに直列に入っているバイアス用ＶＲ２でバイアス電流の微調整を行います。
　ペアチューブを使う限り簡単にバランスするはずです。
