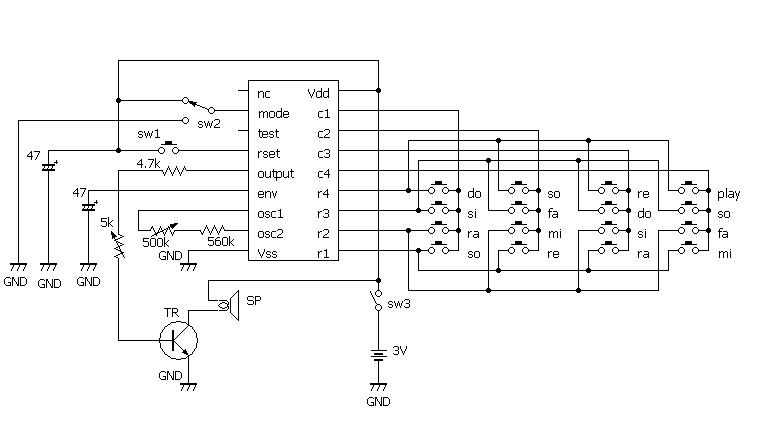

配線図 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ＵＭ3511Ａ取り扱い説明 このＩＣは１６曲のメロディーを内蔵し電子オルゴールとして鳴らす事が出来るほか 自分が弾いた曲を記憶して何度でも聴けるという優れもののＩＣです。 オルガンとしては約2オクターブもの範囲で半音はありませんが自由に曲を演奏 出来ます。 回路の見方 ＩＣピンは 印のあるほうを上にして左上から１番左下が９番 右下が１０番右上が１８番の18ピン ＩＣです。 間の数字は順に並んでいます。 ＩＣの上からの番号ですから基板に差し込んで はんだづけする側からの番号には注意しましょう。 接続の説明 ｍｏｄｅ ＳＷ２の切り替えにより オルゴールと電子オルガンの切り替えをします。 電源のマイナス側に接続することにより電子オルガンとして 電源のプラス側に接続することによりオルゴールとして 機能します。 ｏｕｔｐｕｔ 出力取り出し端子です。音量調整がいるくらい大きな音が 出ますのでＶＲはつけたほうが良いでしょう。 直列に入れている抵抗はあまり小さくすると音が割れます。 もっと小さくするとＩＣ及びＴＲが壊れます。 せいぜい1ｋΩまでにしましょう。 ｅｎｖ 余韻と言いますか音のふくらみと言いますか（＾＾； ここの電解コンデンサーの容量を減らすと切れたような 音になり増やすとこもったような音になります。 お好みに合わせた容量にしてください。 ｏｓｃ1ｏｓｃ2 ここの抵抗によりトーンが変わります。正しい音程に ｏｓｃ2 なるようにあわせます。本当の楽器で音を拾って あわせれば本格的ですね。500ｋΩのＶＲで調整しましょう Ｖｓｓ 電源のマイナス端子です。電池の-がわを接続してＩＣを動作させます。 Ｖｄｄ このＩＣは3Ｖ仕様ですので過電圧（３Ｖ以上）では 壊れると思います。低いと発振（ｏｓｃ）しなくなるので 音が出なくなったり発振しても小さかったりします。 ｃ１〜ｃ４ これらの端子で音階を作っています。 ｒ１〜ｒ４ 組み合わせ方でソから2オクターブ上のソまで プッシュスイッチを押すことで接続して鳴らします。 2つ同時に押してもひとつしか音は出ません。下手をすると壊れる？かも。やめましょう。和音は出ませんから。 ｐｌａｙ このＳＷはオルゴールモードのときはオルゴールとして 他の１５曲とおなじように鳴らせますし オルガンモードのときは記憶させた曲を聴くときに 押します ｒｓｅｔ オルガンモードのときにこのＳＷを押してから曲を弾くと メモリの範囲内で曲を録音してくれます。 もう一度押すと記憶されていた曲はリセットされます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用部品など
|
