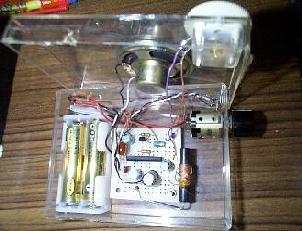

| 専用ＩＣで作るＡＭラジオです。比較的簡単に出来て高性能です。 一番簡単なラジオは電子工作大好きな人なら一度は作った事の あるゲルマニウムラジオだと思います。どうですか？スピーカー からがんがん音が出ましたか？出るわけないですよね。 原理から考えても放送局から送られてくる微弱な電波を只検波 しても大きな電力が得られるわけがありません。 このラジオはＡＭラジオ用として三洋が開発したＬＡ１０５０を使用 しています。 回路もメーカーが出している標準仕様の殆どそのままです。 ＬＡ１０５０で高周波増幅をして検波しますから感度はいいですが スーパーヘテロダインには及びませんので大きな期待はやめま しょう。せいぜいＮＨＫがよく受信できてあと民放が２．３入れば 恩の字です。記事なんかだと感度抜群スピーカーががんがんな るよ。とか書くんでしょうが、ホームページは気楽で良いです。 スピーカーをならすのにパワーアンプを使用しています。東芝の ＴＡ７３６８Ｐですがこれは手軽に使えるＩＣだと思います。 |
 | ||||||||||||||||||||||||||||||||
|
使用部品について電子関係リンクで調べてみるのも 良いでしょうし（有）エレキングさんへ頼むのもいいでしょ うし、日本橋や秋葉原へ直接行って買うのもいいかも しれません。自由なんですよ。良いですね。好きなように 出来るのは。日本バンザーイ！！ さてＰＡ−６３Ａはバーアンテナでマックスと言うメーカー で製作されています。バリコンも入手の難しい部品です スピーカーは８Ωを使って下さい。電力消費は少しです からＷ数は小さくていいです。秋月電子通商さんなどの 部品通販の会社を利用したほうが行かなくて済むぶん いいですが、部品調達も楽しみのひとつですから暇の ある人は挑戦してみて下さい。 | ||||||||||||||||||||||||||||||||
| 回路図 |
