開発途上の生基板(部品実装なし)を超低価格で提供する。

少ない予算で研究開発したい方のために、生基板(部品実装なし)を超低価格で提供する。

電子工作、はんだ付け実装が好きな方のために、生基板(部品実装なし)を超低価格で提供する。

注:開発途上製品サイトの製品は保証なし。 生基板に関しては、100%の導通チェックしてますので パターン切は基本的にないと考えられる。 ただし、10日間以内及び部品未実装に限りパターン切れなどのあきらかに、製造上のミス が、ある場合は無償交換(在庫がある場合)または返金処理します。 お客様の改造,不注意による不良に関しては、無償交換、返金処理 はご容赦願います。

超低価格 MAI-SH4D32_kaihatu \1,980円生基板(部品実装なし)

オンラインショップで販売中

オンラインショップ//www.mai-denshi-shop.co.jp


PRODUCTS




製品名 MAI-SP3E_D32-Kaihatu(部品実装なし) XILINX Spartan3E XC3S500E-4PQG208C 50万ゲート FPGAボード 超低価格 超小型 基板サイズが名刺より小さい 51mm X 81.5mm(t=1.6mm) Spartan3E FPGA 生基板(部品実装なし)ボードとしては、破格の定価 \1,980円(送料別,振込み手数料別)で販売準備中 ゆうびん定型内でよければ送料無料 お気軽にお問い合わせ下さい。 エムエーアイ電子有限会社 本多 弘 メール: mai@inc.email.ne.jp

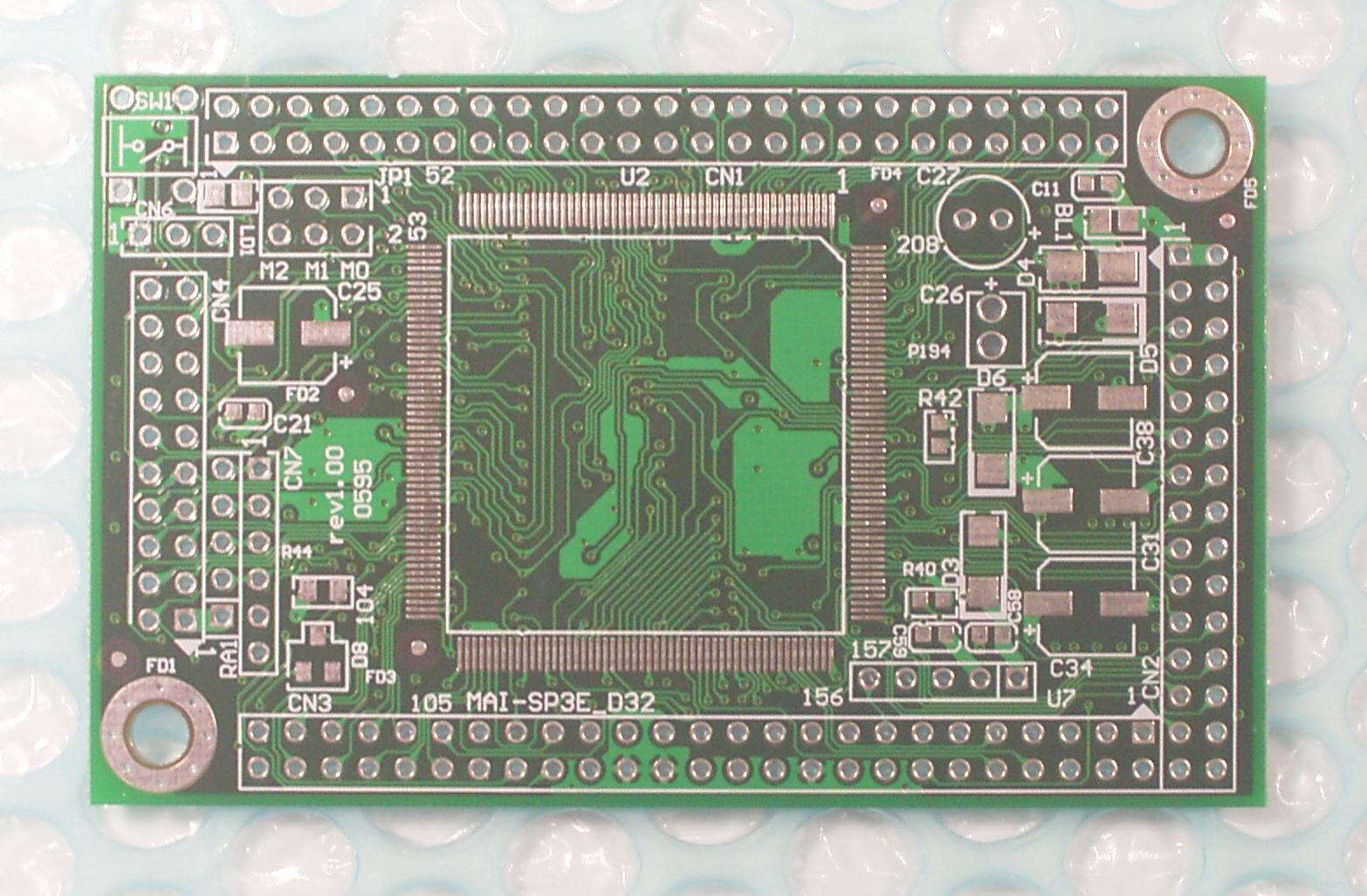

MAI-SP3E_D32



特長 超小型基板サイズが名刺より小さい51mm X 81.5mm(t=1.6mm) 4層 FPGA XILINX Spartan-3E XC3S500E-4PQG208C (PQFP208) ピン数208 50万ゲート CONFIGチップ XCF04S 外部 SRAM 128Kbyte CY7C1021V-10VC バッテリーバックアップ可能 32ビットCPUのソフトCPUを搭載しても十分実用になるゲート規模 シンプルな構成で超低価格 CN1(50pin),CN2(30pin),CN3(50pin)は2.54mm格子に配置してあるので、 市販のユニバーサル基板に取り付け易い。

MAI-SP3E_D32_Kaihatu取扱説明書2007_09_11.pdf




製品名 MAI-SH4D32-Kaihatu(部品実装なし) SDRAM 32bitBusx1 32bitBus接続 SH4 CPUボード 超低価格 超小型 基板サイズが名刺より小さい 51mm X 81.5mm(t=1.6mm) SH4 CPU 生基板(部品実装なし)ボードとしては、破格の定価 \1,980円(送料別,振込み手数料別)で販売中 ゆうびん定型内でよければ送料無料 お気軽にお問い合わせ下さい。 エムエーアイ電子有限会社 本多 弘 メール: mai@inc.email.ne.jp

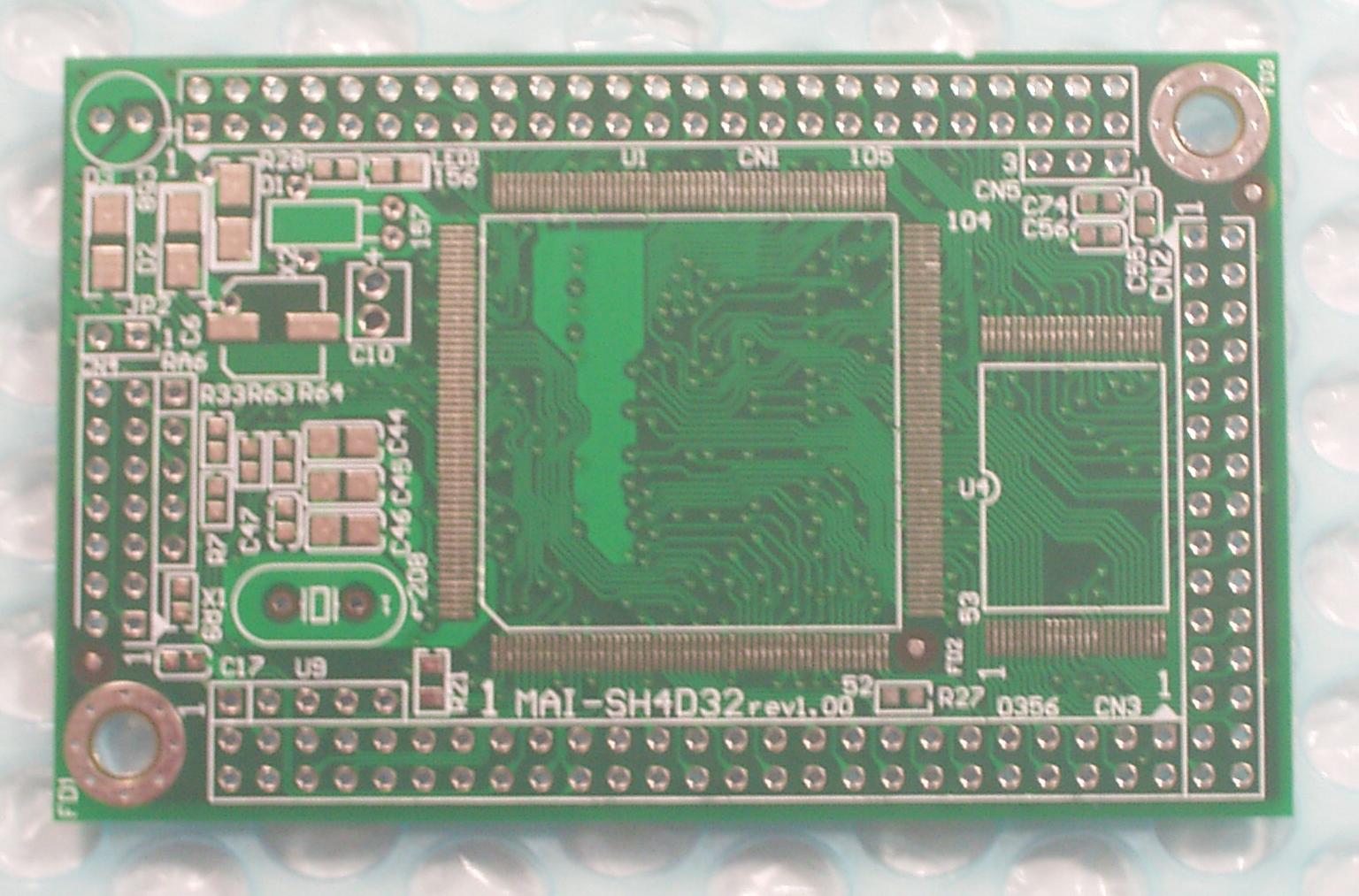

MAI-SH4D32



特長 超小型 基板サイズが名刺より小さい 51mm X 81.5mm(t=1.6mm) 4層 SDRAM 32bitBus接続ですので、 I/OポートがPort0-Port19(20bit)使用可能 FPU内臓で浮動少数点演算が高速 ジオメトリック演算命令が使える。 シンプルな構成で超低価格 CN1(50pin),CN2(30pin),CN3(50pin)は2.54mm格子に配置してあるので、 市販のユニバーサル基板に取り付け易い。

MAI-SH4D32概要.pdf

MAI-SH4D32_Kaihatu取扱説明書2007_09_05.pdf

MAI-SH4D32_Kaihatuの説明及.html


著作権 回路図及びソフトの著作権はエムエーアイ電子有限会社が保有する。
