狙いを定めて-2　stay on target-2

理解した構造をふまえて、今後の方針が決まりました。 　まずは、ボディーパーツに加工をします。 　サイカーチスは、長射程ビーム砲を下向きに出来るように、なっています。そこで、長射程ビーム砲の真下部分に5mmで、水平より下向きにならないようなストッパーをつけます。 　5mmのプラ角棒を10mmに切ります。その一部を斜めに切り落とします。そして、ボディーパーツに取り付けます。斜め部分に取り付けることを考慮して、ネジ止めしました。

コクピット装甲？となるパーツの加工を行います。 　長射程ビーム砲の為のジョイント穴は、少々穴を大きくして、簡単にぐらぐらと動くようにします。 　長射程ビーム砲と後ろの翼の部分の間を仕切るような部分は、切り取ります。画像ではわかりにくいのですが、しっかり切り取ってあります。

　

翼のジョイント軸に、真鍮線を止めます。 　1.2mmの真鍮線をＬ字型に折り曲げて、5mm×5mmになるような長さに切ります。 　翼のジョイント軸に開口し、そこにＬ字型の真鍮線を差し込み接着します。

　長射程ビーム砲の後端、コクピットの後ろの部分に、5mmのプラ角棒で作った部品を取り付けます。

　図の赤い部分は長射程ビーム砲の後端部分です。ここに、図のような形に切りだした5mmのプラ角棒を取り付けます。この取り付けた部品を翼に取り付けた真鍮線で押し下げることで、長射程ビーム砲が持ち上がることになります。

　これを仮組みします。

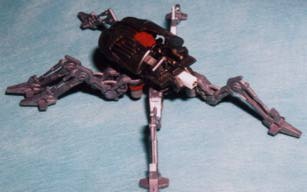

ゼンマイを内蔵し足を取り付けたボディーパーツに、翼を載せます。

ここに、長射程ビーム砲を取り付けた、コクピット装甲を差し込みます。

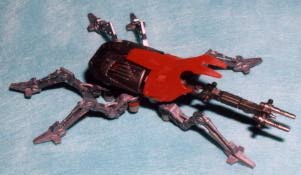

　すると、外見は変わりませんが、翼が開くと長射程ビーム砲が持ち上がるサイカーチスになります。
