細部へのこだわり 　　　

ブライトのＥＦ５８カスタム製作記　
　

２０１１．８．４．

パンタグラフ関連のカスタマイズ。

パンタ上げ下げ空気管、避雷器アース線、電源取り出し、パンタへのパイピング追加をしました。

１ENDと２ENDが対称でないことが良く分かります。

前照灯の横に何やら筒状の物がありますが、付いている時期とない時期があり、後日作ることにします。

これで屋根上のカスタマイズは大体出来ましたので、次は運転室内の加工を進めたいと思います。

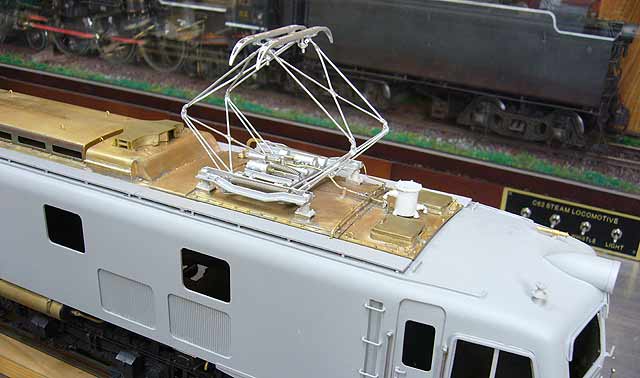

１END

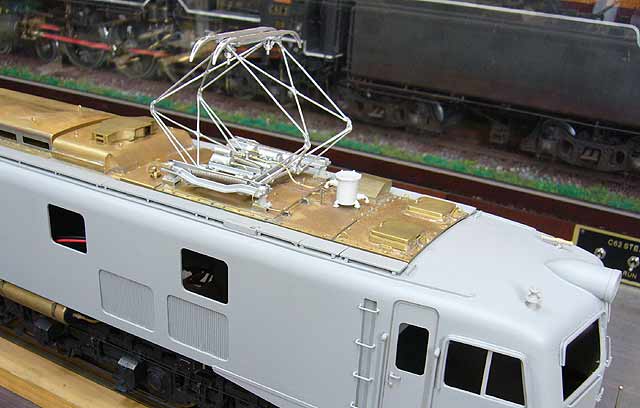

２END　上の１END側と見比べると違いが良く分かります。
避雷器はSG給水ハッチの間にあり、SG煙突が無く、パンタの位置は台車芯皿よりも可成り前にずれています。またベンチレータのベースも短く、天窓も中央ではなく２END側へずれています。

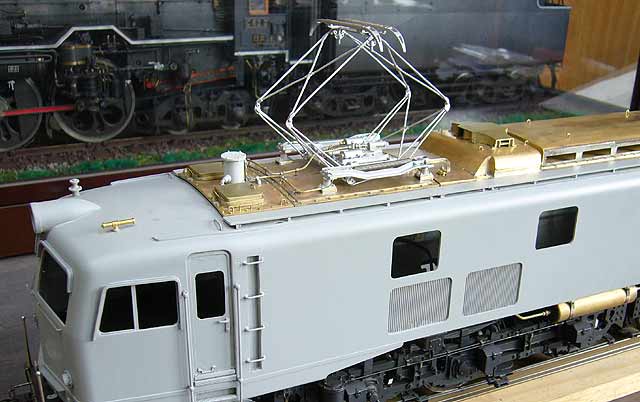

１ENDの反対側

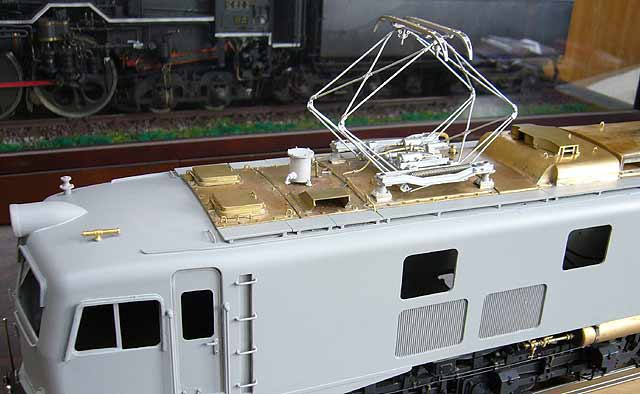

２ENDの反対側

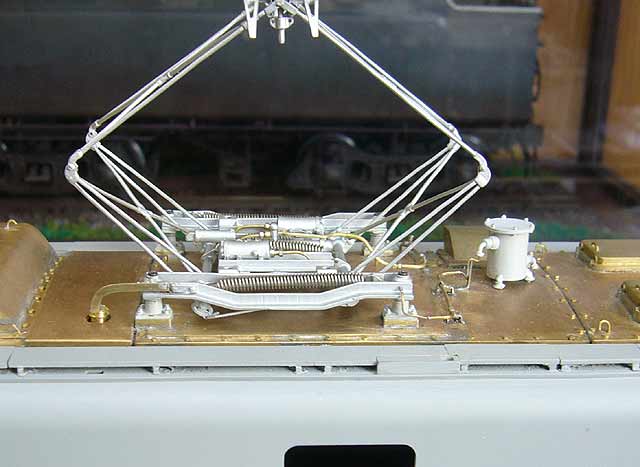

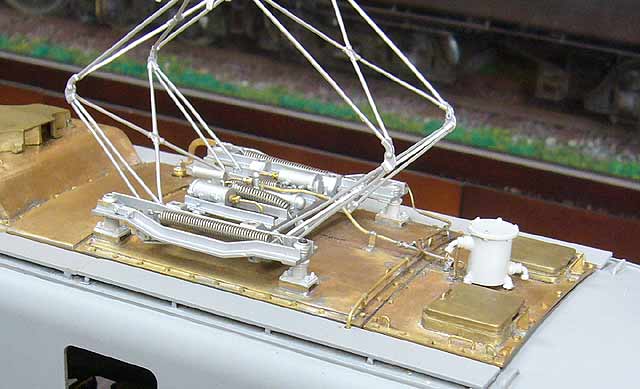

１ENDクローズアップ　パンタ空気管は踏み板部分から出てきています。６１号機のパンタは他号機よりも複雑です。写真では良く見えませんがパイピングを追加してあります。

１ENDの反対側

２ENDのクローズアップ　こちらも空気管が踏み板を貫いて出てきています。
