細部へのこだわり 　　　

ブライトのＥＦ５８カスタム製作記　
　

２０１１．５．２８．

床下のカスタマイズ。

今回は、枕梁両側にある砂撒き空気作用管、親子ブレーキ空気管、スノウブロウ空気管、何だか分からないドレンパイプ見たいなものを追加しました。

ＳＬでは、メカニックな部分や各配管等がむきだし状態ですが、ＥＬでは、各種機器類は機関室内、各種配管は床下に納められており余り目立ちませんが、床下にも可成りの配管が張り巡らされています。

Ｍ・Ｓ社のＥＦ５８（ＯＪ）など細部まで作り込まれたすばらしい商品が発売されており、「床下もフルパイピング…」と豪語してネット上に紹介されていますが、（ コストの問題もあってか）あっちこっち簡略化や省略があります。

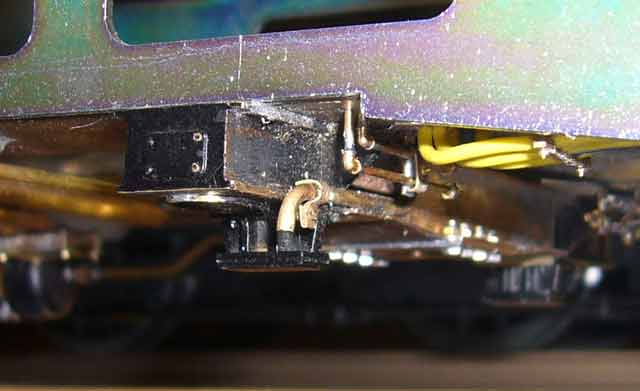

枕梁左側＝砂撒き空気作用管（２本）　枕梁右側＝ブレーキ管（機関車）＋ブレーキ管（客車）＋右の細いのは？

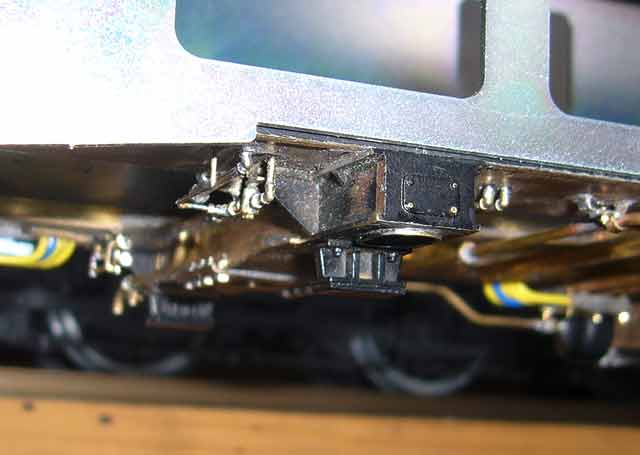

枕梁手前左側の管は、スノウブロウ用。先台車上部シリンダーからの管が繋がります。

象の鼻の様に下がった管は何でしょうか？（号機によって、取付位置や形が異なります。）

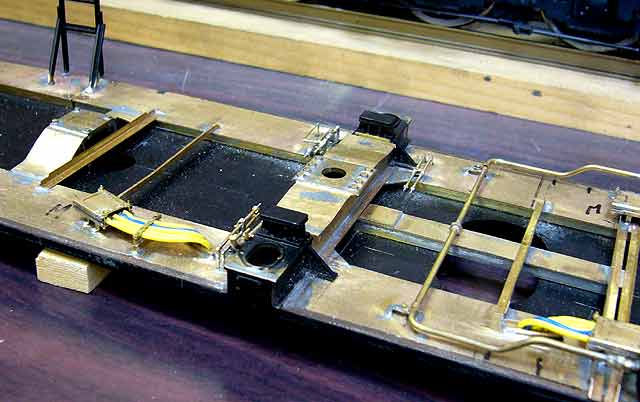

左側のブレーキ管等は、１／３０サイズのパーツは発売されていませんので、コックやＴ字型エルボなど、一からこつこつ自作です。（Ｃ６２のＣＡＢ下程ではありません が。）
塗装後では、手間を掛けた程見えませんネ。
