細部へのこだわり
ブライトのD51カスタム製作記
2013.12.11.
逆転装置のカスタマイズが出来ました。
逆転リンクから逆転機へ接続された様子。

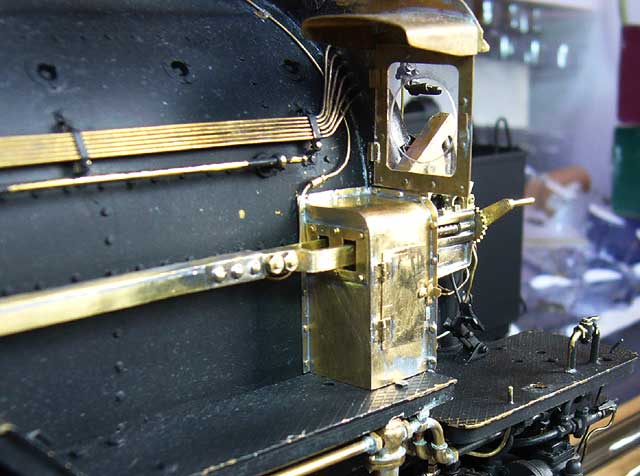

逆転機覆い(カバー)を、新規作成しました。点検扉は開閉式です。

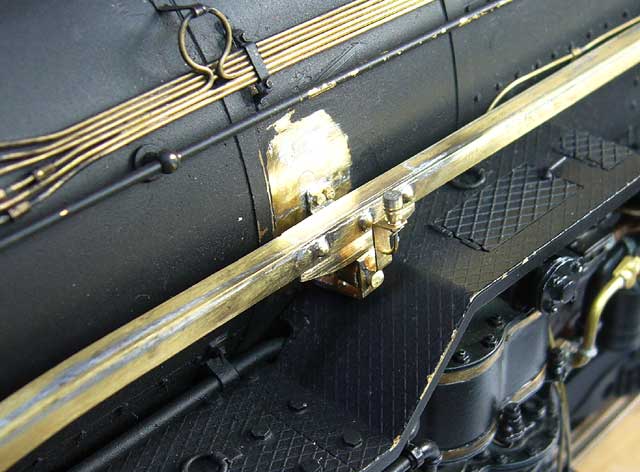

逆転棒ガイドも新規作成、油壺付き。 逆転棒L型アングルのエッジですが、プレス加工上の問題でしょうか、丸みがありましたので、角に甲丸真鍮線をハンダ付けしてから削り出しシャープにしました。

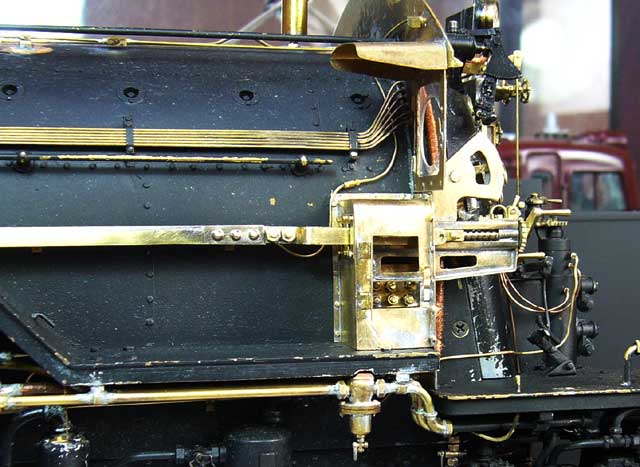

逆転機カバーの点検扉を開いた状態。

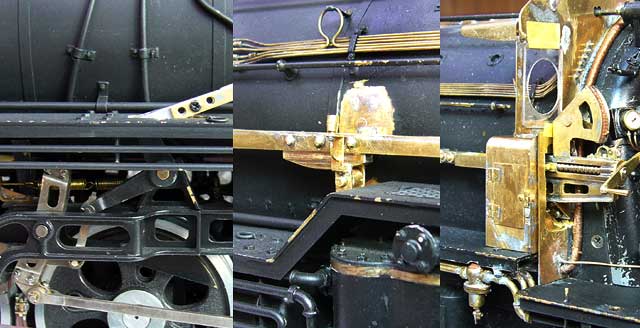

逆転機前進位置での各部の様子です。逆転機ハンドルを回すと軽く動きますが、塗装後では、塗料が毛細管現象で隙間に入り込み、動きが渋くなりそうです。
