細部へのこだわり 　　　

ブライトのＤ５１カスタム製作記　
　

２０１３．６．２３．

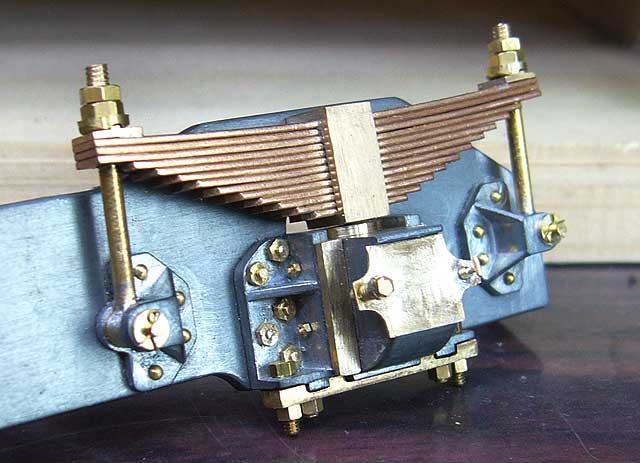

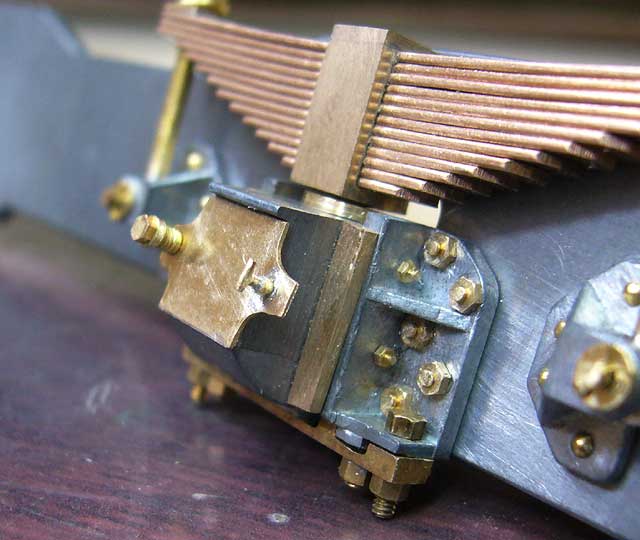

テンダー台車のカスタマイズ試作です。

大改造となりました。主な改造点は…

軸箱を可動式に変更
軸箱守り等の新規作成
担いバネを１３枚重ね新規作成
バネ吊り新規作成
バネ吊り受けの改造
…等々です。詳しくは写真をご覧下さい。

後日、軸箱の上に油壺が付きます。

一部修正したい箇所もありますが、概ねこの方法で本番に入ります。

バネ吊り受け等のリベットやボルトは、台車枠へ貫通しています。

軸箱守り固定ボルト頭が少々大きすぎです。（後日交換）

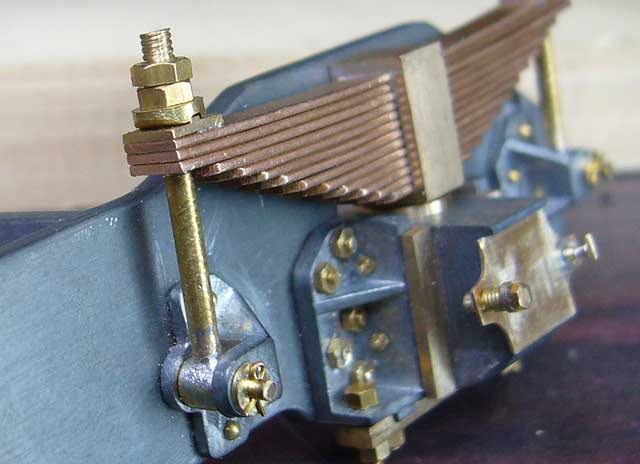

全荷重を支えるバネ吊りと受けのアップ。
