細部へのこだわり
ブライトのD51カスタム製作記
バックプレート関連のカスタマイズの続きです。
今回は、加減弁ハンドル作成とインジェクター(珊瑚模型)の取付・焚き口ハンドル固定ナットです。
デアゴのオリジナル加減弁の扇型ノッチ板が裏側になっていますが、D51に限らず、扇型ノッチは表側に付いています。
取付角度の修正のため、亜鉛合金をルーターで彫り込みました。
各種配管は、まだ付けていません。パイプは床板に穴を開けて貫通させたいと思います。

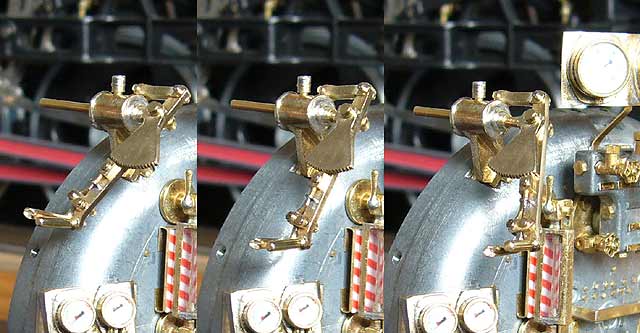

左=弁を閉じた状態 中=中間の位置 右=全開

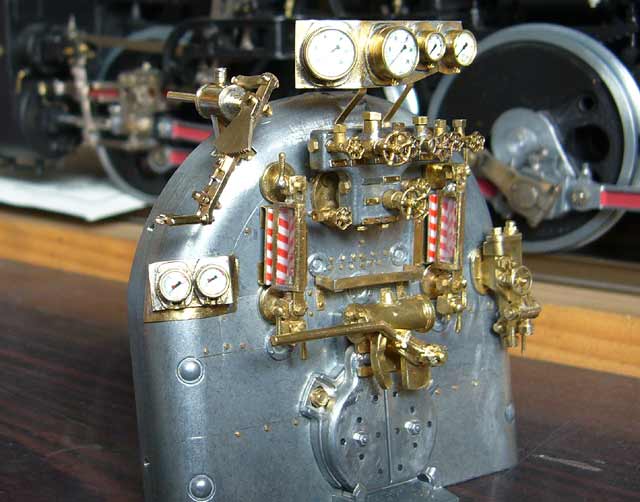

バックプレートの全体。
加減弁のクローズアップ。ノッチ固定用の押しバネが。(小さくて良く見えませんが)

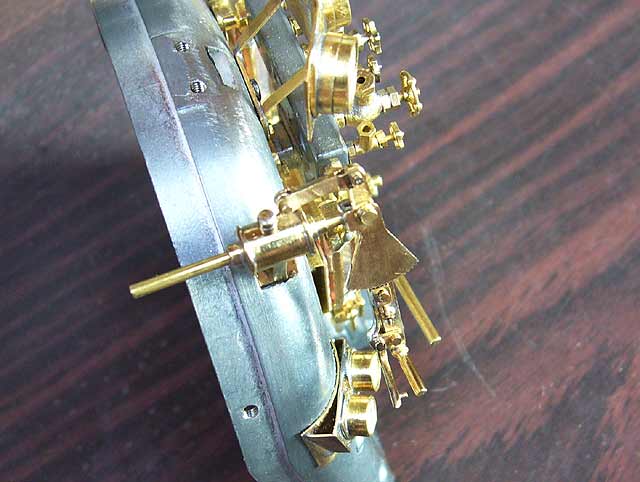

斜め上からのアップ。ハンドルの握りレバーにはリミットのボッチが付いています。

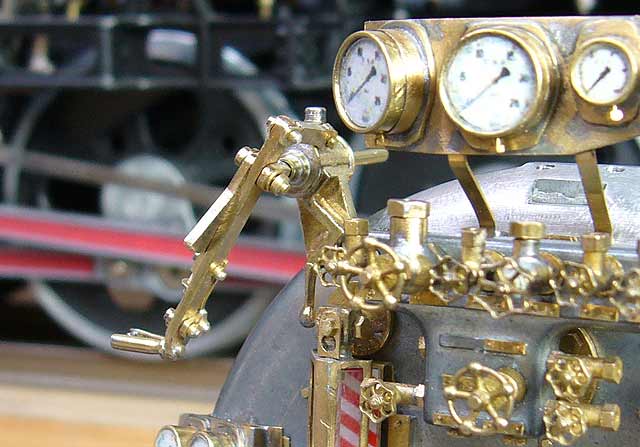

加減弁の裏側。

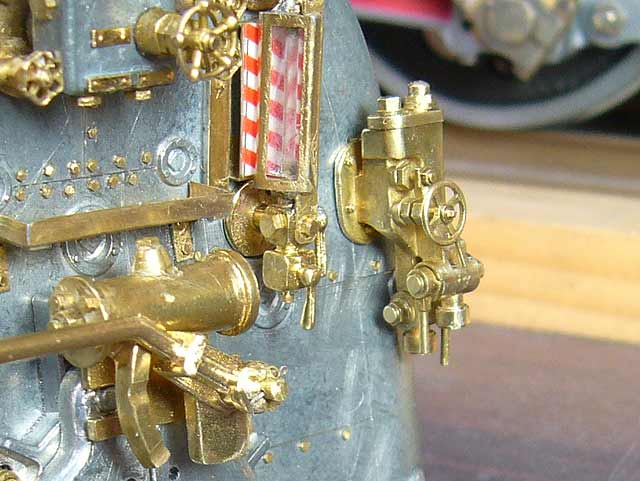

インジェクターは珊瑚模型のパーツを使用。

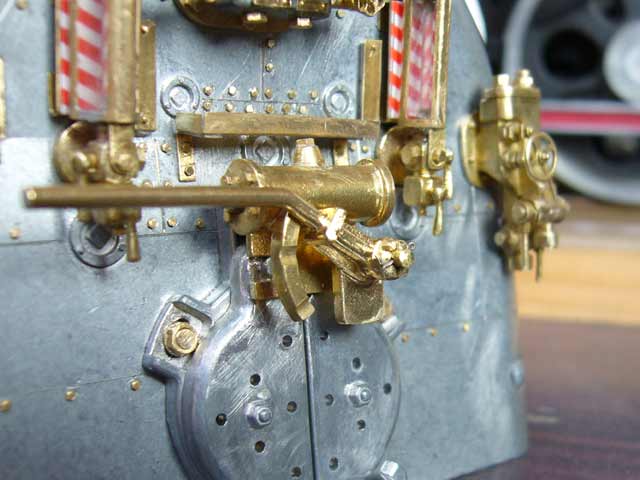

焚き口ハンドル固定ナットに溝を付け、菊型にして割ピンを差しました。
