ブライトのＤ５１カスタム製作記 |
|
|

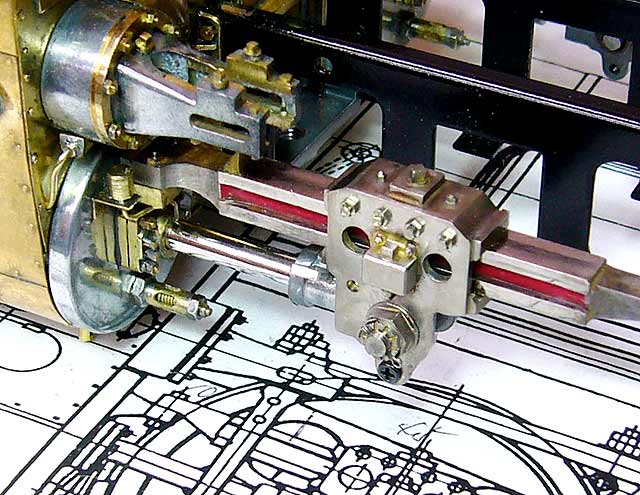

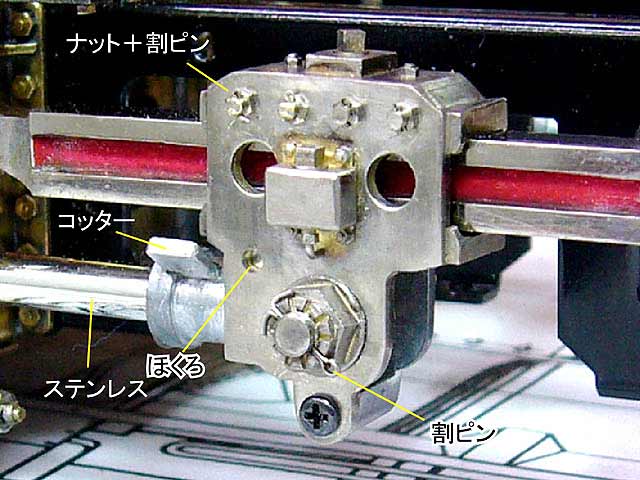

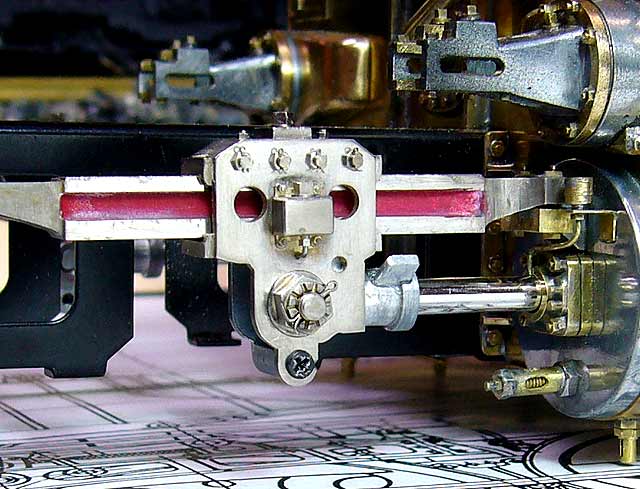

２０１２．５．２２． クロスヘッドのカスタマイズ。 クロスヘッド外板と菊ナットは、珊瑚模型のパーツを使用しました。 この外板には油壺も一体にロストワックスで鋳造されています。 Ｃ６２の時は大変な手間を掛けて油壺と菊ナットを作りましたが、今回は製作の大幅効率アップです。（お金が掛かりましたが） しかし、珊瑚模型のパーツと云えども手を加える必要がありました。 改造した部分は下記の通りです。 １．上部両肩斜面部分は、繋がっておらず、亜鉛合金の部分を併用の構造。真鍮板で繋ぎ込み。 ２．上部４箇所のネジ穴が大きすぎの為、真鍮パイプで埋め込み。 ３．クロスヘッド・ピン斜め下をＲを付けて削り取り。 ４．ＬＷ鋳造時のゆがみ（歪み）修正。（ヤスリ、ペーパー、余り酷い部分は、定盤の上で裏から金槌で叩いた） ５．４本のボルトをナット＆割ピンに交換。（ボルトはダイスでネジ切り） ６．菊ナットに割ピン取付。（ピンを抜かない限りナットは回りません） ７．メイン・ロッド取付時用にクロスヘッド・ピンは裏側からナット〆。（６の理由による） ８．ピストン棒をステンレスに交換。 ９．コッターの取付。 １０．ほくろ穴開け １１．真鍮ＬＷは質感が異なりますので、めっき工房を使用してニッケル・メッキ。 １２．磨き（歪み修正も兼ね）は、ヘアー・ライン仕上げ。 …と云った案配。小さな部分も文章にすると長くなりますネ。 |
|
