・ラジオと私
　ラジオに興味を持ったのは、小学3年生（昭和34年頃）であったと思います。

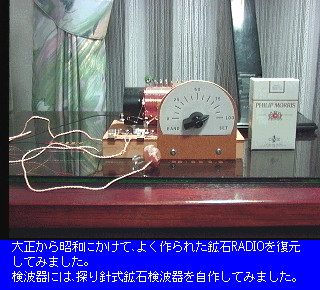

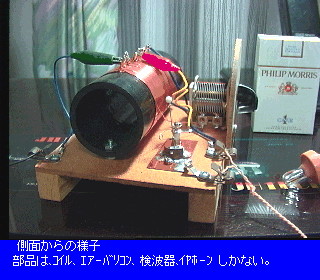

　近所のお兄さんが鉱石ラジオを組み立てて、両耳式レシーバーで聞かせてもらったのがきっかけで
　その不思議な魅力にとりつかれてしまい、その延長上に今日があるような気がします。
　当時の電力事情は非常に悪く、台風ですぐ停電した。そんな時鉱石ラジオが活躍し台風情報を
　知ることができた。
　電気代がかからないので、寝ながら聞いたり朝起きる前に布団の中で聞いていた思い出があります。

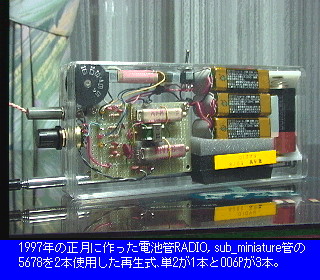

　ここに紹介しているラジオは、昔を懐かしんで平成9年～12年頃に作ったものです。

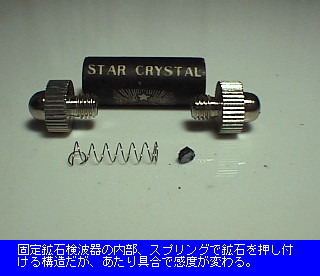

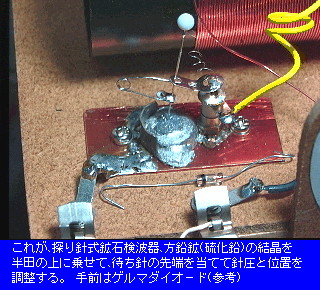

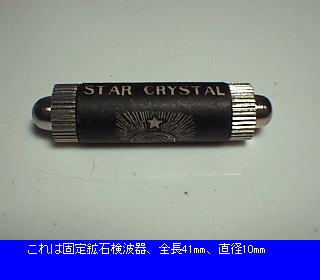

復刻版の固定鉱石検波器	その内部構造　鉱石は方鉛鉱


	鉱石の表面に針を当てて感度の良い場所を探すのはとても大変,針圧や同調も調整する必要がある。鉱石には色々な種類があるが最も一般的なのは方鉛鉱。これに対してゲルマニウムダイオードは比べ物にならないほど素晴らしい！！

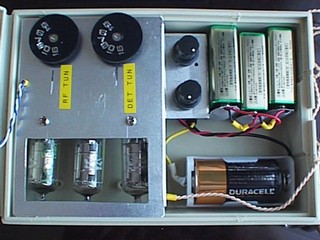

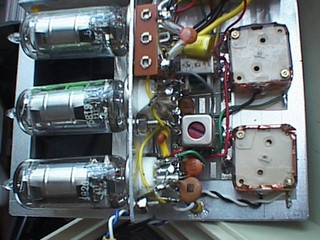

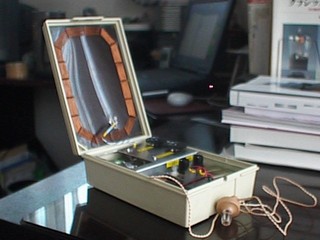

ループアンテナを内臓した電池管再生式	その内部構造　電池管は1T4×3本	内部配線の様子

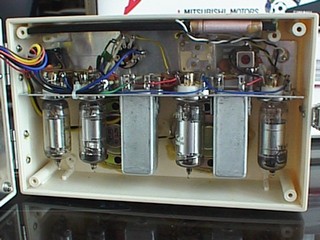

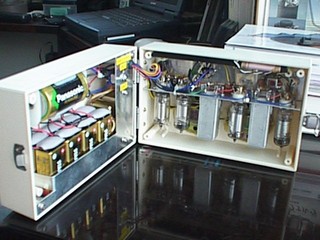

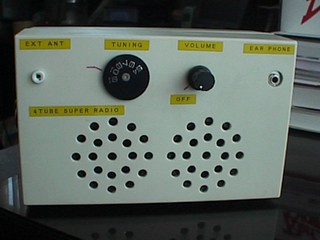

自作４球電池管スーパーラジオ	その内部（B電池は006P×8本）	電池管周辺の様子

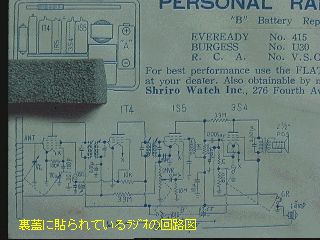

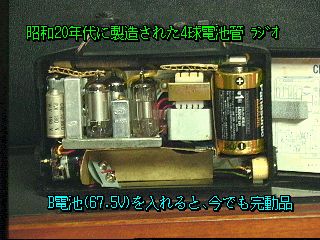

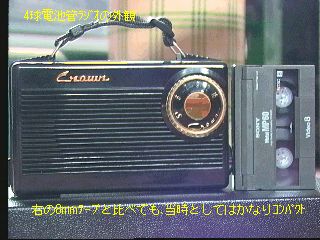

メーカー製４球電池管ラジオ	その内部の様子（隙間無く部品が配置されている）	裏蓋に貼られている回路図

・平成29年12月24日(日)久し振りにラジオをいじりました。
　もう今年も残すところ一週間となりました。
　年賀状も出したところで一休み、というところでラジオを聴きながら片づけものをしています。

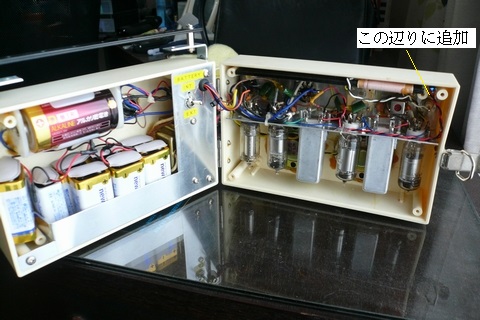

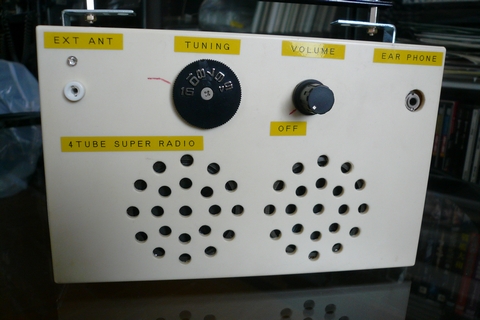

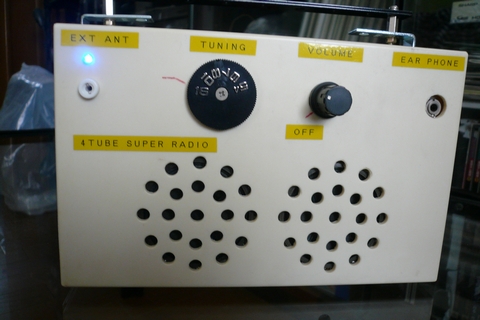

　このラジオというのが約20年前に作った、真空管（電池管）を使用した4球スーパーラジオです。
　一応動作は正常ですが、電源表示ランプが無いので良くスイッチの切り忘れをしています。
　何しろ9Vの積層乾電池（006P）が8本（72V)と単一乾電池1本（1.5V)を必要とします。
　006Pは電気屋で買うと1本で400～500円もしますが、ダイソー等で買うとアルカリ電池が一本100円で買えます。
　単一も含めて一式1000円で電池は揃います。100均の電池は使用時間が短いと言うことはありません。
　乾電池動作なので、パイロットランプの為に消費電力が増加するのは絶対ダメで、かつ動作に影響の無いよう考慮
　しました、ラジオの回路図は一般的なもので説明のための回路図です。

回路図上の変更箇所

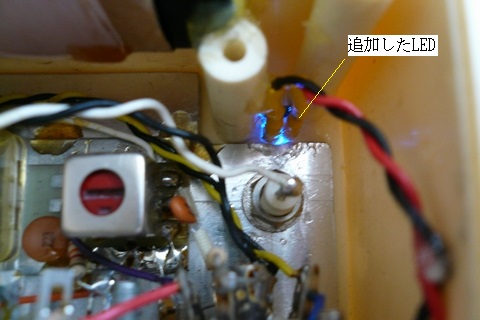

　周波数変換の1R5やIF増幅の1T4はプレート電圧が45Vでも十分動作しますので、高周波部のB電源回路に直列にLED（青）
　を入れることにしました。
　こうすると3.5V程度のドロップはありますが、プレート電圧は60V以上は確保できるので動作には問題ありません。
　LEDに並列に入っているCはノイズ対策で、Rは輝度調節です。
　この様に高周波部のB電源電流で点灯すると、放送を受信した時にIF部の並列共振回路によりプレート電流がディップ
　するので、若干輝度が低下して同調指示のような動作をします。
