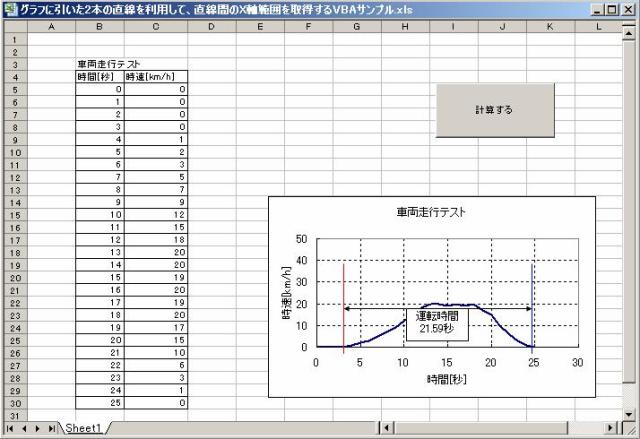

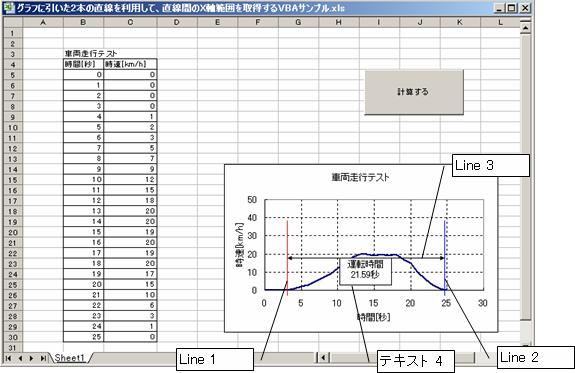

メニュー一覧 HOME 　エクセルVBA 　　●応用● 　　5-6 　wwwcount改造 　CSS(ｽﾀｲﾙｼｰﾄ)基本 　BiglobeﾌﾞﾛｸﾞCSS 　CSSいろいろﾘﾌｧﾚﾝｽ 　HTML基本 　HTML簡易ﾘﾌｧﾚﾝｽ	Home > エクセルVBA > 5-6　応用 ● グラフに引いた2本の直線を利用して、直線間のX軸範囲を取得するVBAサンプル 計算するボタンを押すと、赤い直線から青い直線で示す区間の時間を計算します。 (処理の説明) 　　�@グラフを選択します。 　　�AX軸の幅を取得。　(解像度としての幅) 　　�BX軸のスケールを取得。　(グラフの単位幅) 　　�C赤(Line 1)と青(Line 2)の直線の位置を取得します。 　　�D直線間距離をX軸距離に計算。 　　�Eテキストボックスへ文字と結果を表示します。 　　�FテキストボックスとLineの位置を調整し完了。 《記述場所》 〔ソースリスト〕 Option Explicit Private Sub CommandButton1_Click() 　　Dim myf As String 　　Dim mys As String 　　Dim Gpix_w As Single, G_Xsize As Single, Gpix_left As Single 　　Dim Sline1_left As Single, Sline2_left As Single, ANS As Single 　　myf = ActiveWorkbook.Name　　'現在アクティブなブック名取得 　　mys = ActiveSheet.Name　　　　'現在アクティブなシート名取得 　　ActiveSheet.ChartObjects("グラフ 1").Activate　　　　'グラフを選択 　　ActiveChart.ChartArea.Select　　　　　　　　　　　　　'チャートエリア選択 　　'X軸の解像度としての幅を取得 　　Gpix_w = ActiveChart.PlotArea.InsideWidth 　　'グラフX軸のグラフスケール長さ取得　(X軸最大値-X軸最小値) 　　G_Xsize = ActiveChart.Axes(xlCategory).MaximumScale _ 　　　　　　- ActiveChart.Axes(xlCategory).MinimumScale 　　'直線を垂直にする 　　ActiveChart.Shapes("Line 1").Width = 0 　　ActiveChart.Shapes("Line 2").Width = 0 　　'直線の位置取得 　　Sline1_left = ActiveChart.Shapes("Line 1").Left 　　Sline2_left = ActiveChart.Shapes("Line 2").Left 　　'直線間距離をX軸距離に計算 　　ANS = (Sline2_left - Sline1_left) / (Gpix_w / G_Xsize) 　　'テキストボックスへ文字と結果を表示する 　　ActiveChart.Shapes("テキスト 4").Select 　　Selection.Characters.Text = "運転時間 " & Chr(10) & Format(ANS, "0.00") & "秒 " 　　'テキストボックス大きさと位置を調整する 　　ActiveChart.Shapes("テキスト 4").Width = 70 　　ActiveChart.Shapes("テキスト 4").Height = 35 　　ActiveChart.Shapes("テキスト 4").Left = Sline1_left + (Sline2_left - Sline1_left) / 2 _ 　　　　　　　　　　　　　　　　　　　　　- ActiveChart.Shapes("テキスト 4").Width / 2 　　ActiveChart.Shapes("テキスト 4").Top = ActiveChart.Shapes("Line 1").Top _ 　　　　　　　　　　　　　　　　　　　　　+ ActiveChart.Shapes("Line 1").Height / 2 　　'範囲を示している矢印直線の位置を調整 　　ActiveChart.Shapes("Line 3").Left = Sline1_left 　　ActiveChart.Shapes("Line 3").Width = Sline2_left - Sline1_left 　　ActiveChart.Shapes("Line 3").Top = ActiveChart.Shapes("Line 1").Top _ 　　　　　　　　　　　　　　　　　　　+ ActiveChart.Shapes("Line 1").Height / 2 　　'直線の長さと位置を合わせる 　　ActiveChart.Shapes("Line 2").Top = ActiveChart.Shapes("Line 1").Top 　　ActiveChart.Shapes("Line 2").Height = ActiveChart.Shapes("Line 1").Height End Sub ○サンプルファイルダウンロード○(準備中)  このページのトップへ
