現在使用中のシステムを下記項目順に概略を掲載しています。（2025年4月26日更新）

１．スピーカー全体構成　（4wayマルチアンプシステム）
２．機器構成　（入力系とデジタルチャネルデバイダー後段）
３ ．PCオーディオ構成、ケーブルまわり
４ ．機器明細表　（使用中の各機器の詳細）
５．その他の機器　（一部未使用を含む）


1.4wayスピーカー構成全体

SP Main Image

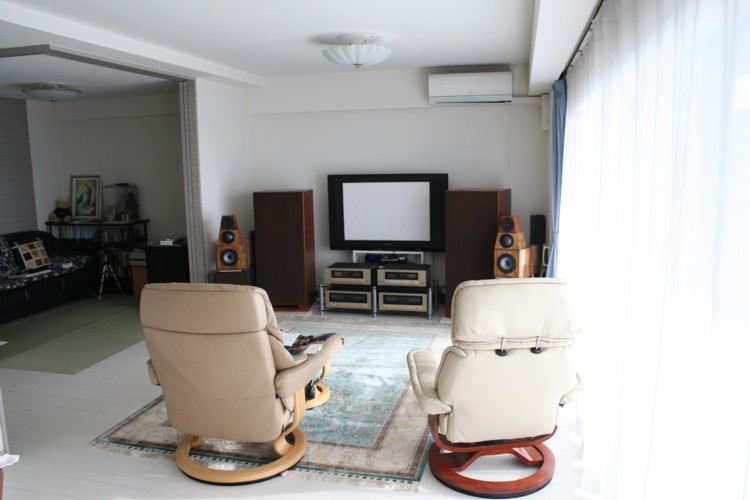

Landscape：
Air Volume

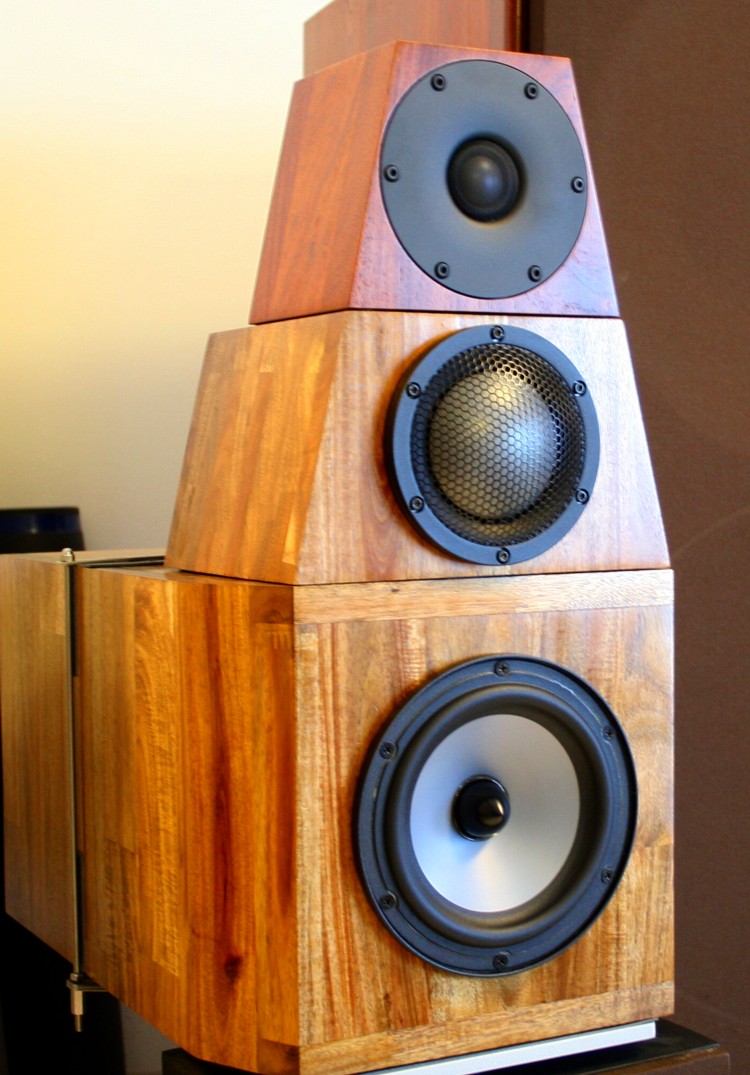

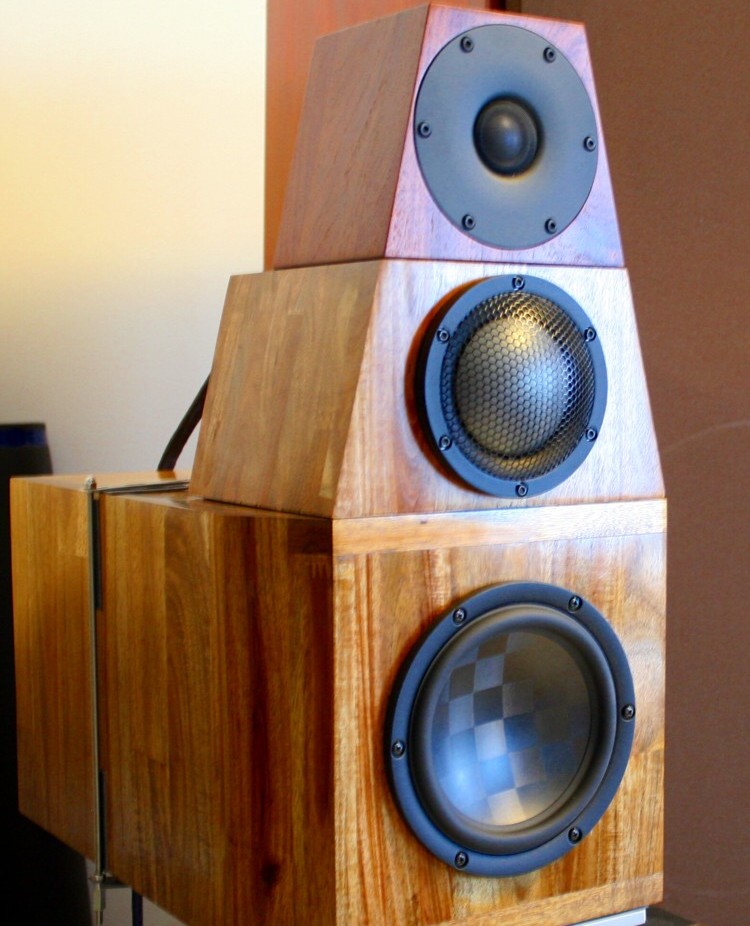

左：Bliesma M74B稼働時、中：Accuton C51稼働時　右：(Experimental) BeW-16稼働時

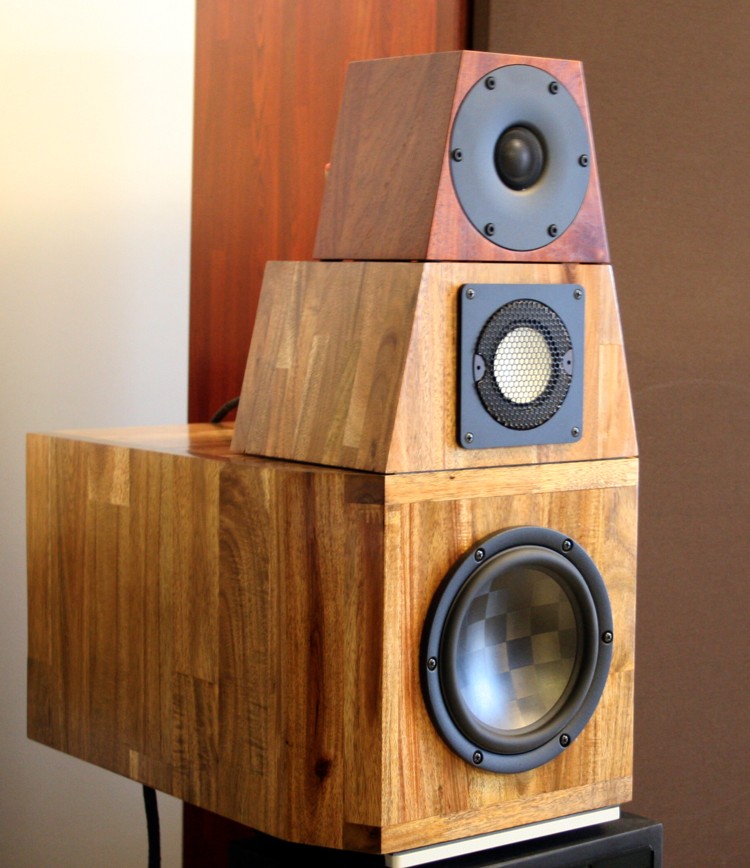

Bliesma M74B 01 New Mid Low Enclosure Qrino BEW-16

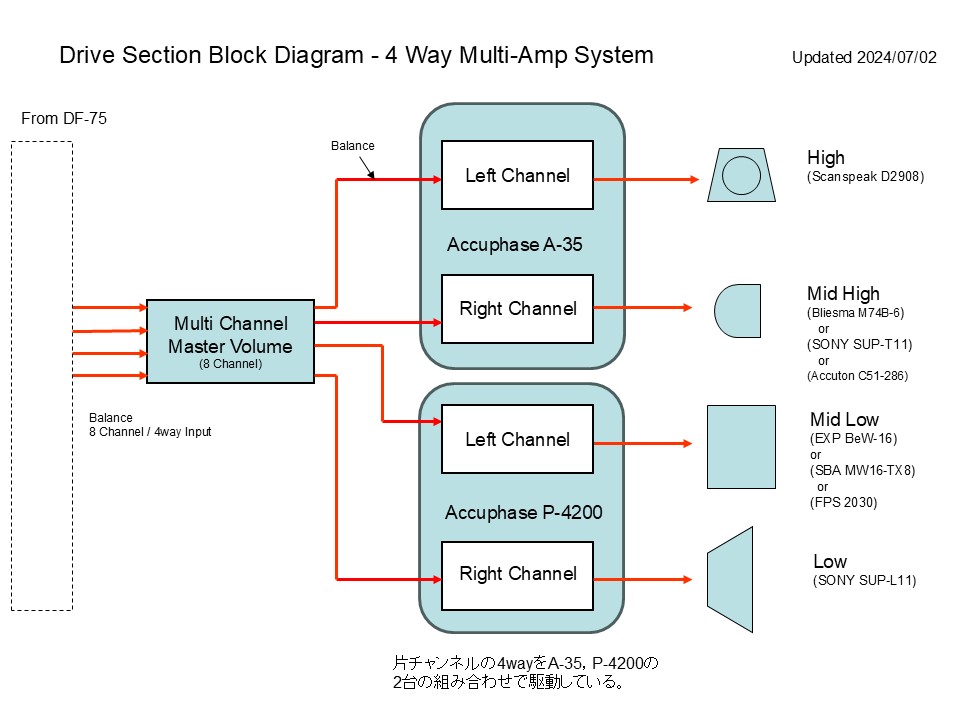

パワーアンプ部ブロックダイアグラム：デジチャン後段で4way/8chの音量調節を行うマルチアンプ構成：
Drive Section Diagram

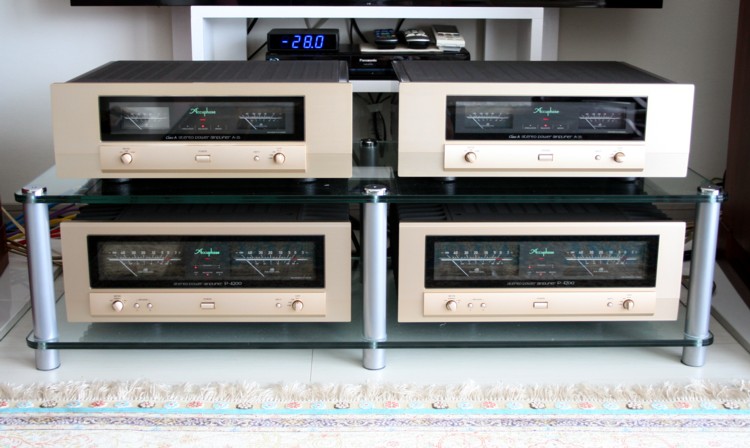

上下２台のアンプでそれぞれ左チャンネルの4way、右チャンネルの4wayを駆動する変則構成：
Drive Section Phpto

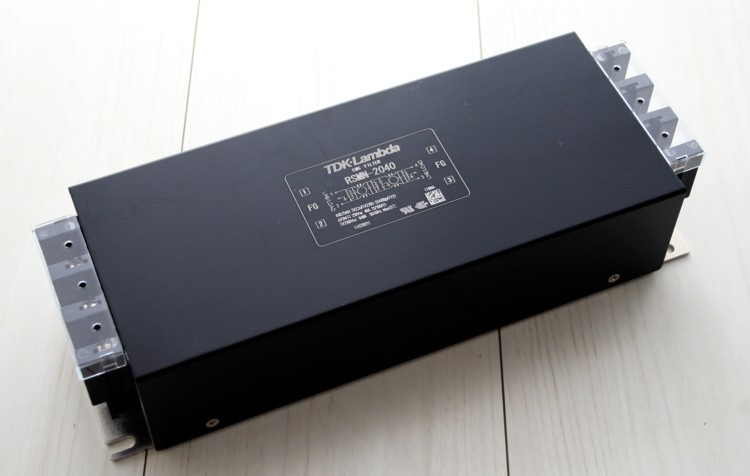

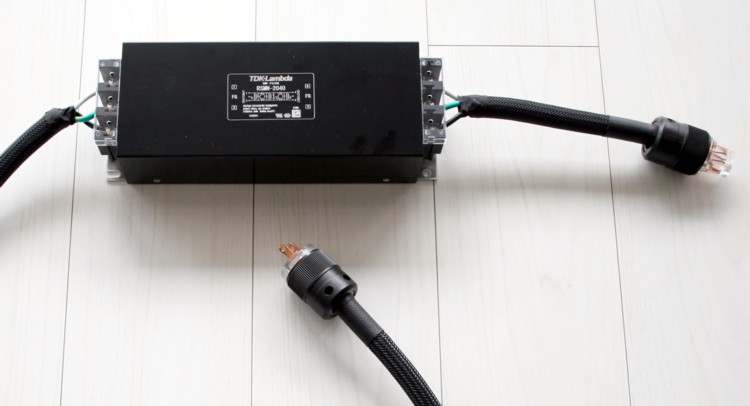

パワーアンプ用のEMCフィルター：（40A仕様のTDK Lambda RSMN-2040）
TDK Lambda RSMN-2040 TDK Lambda RSMN-2040


2.機器構成(2024年7月2日更新）

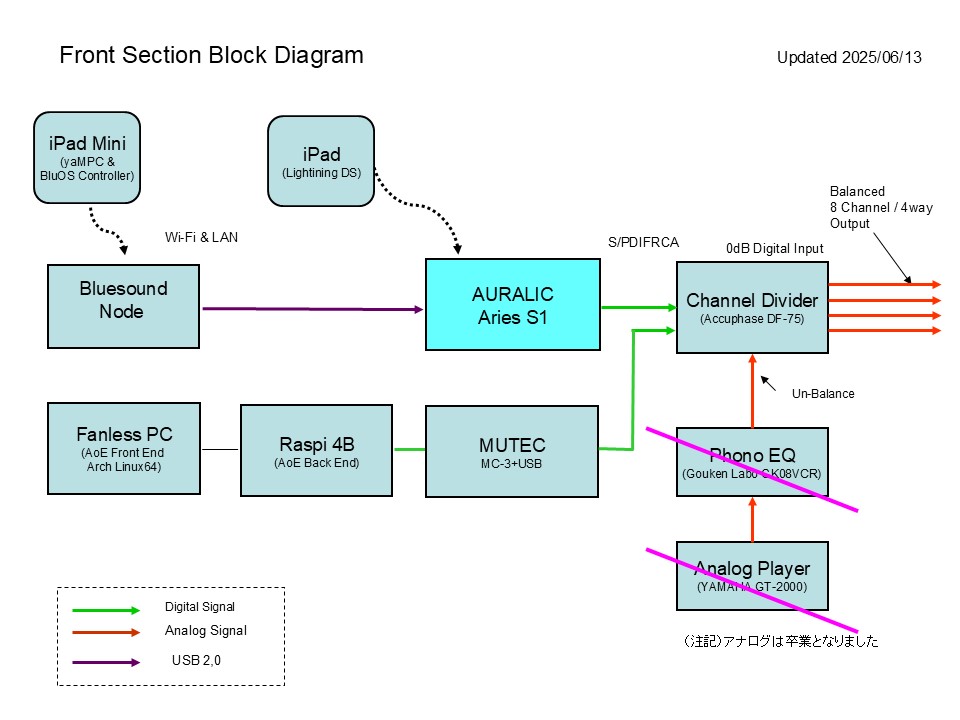

入力機器ブロックダイアグラム：

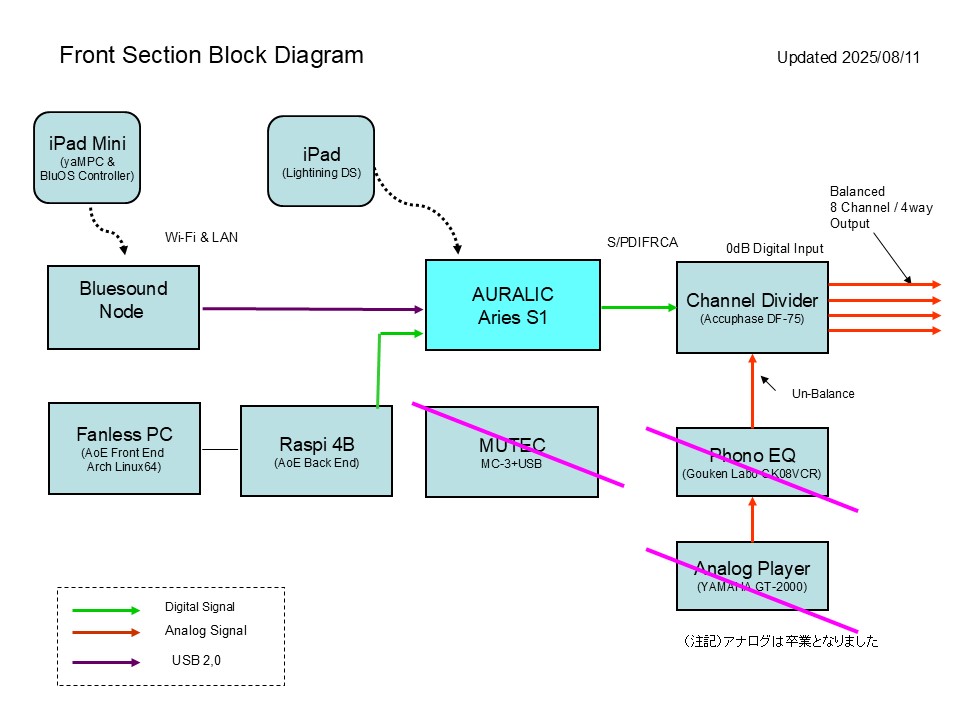

Front Section Diagram


送り出し側となる上流機器の配置状況：

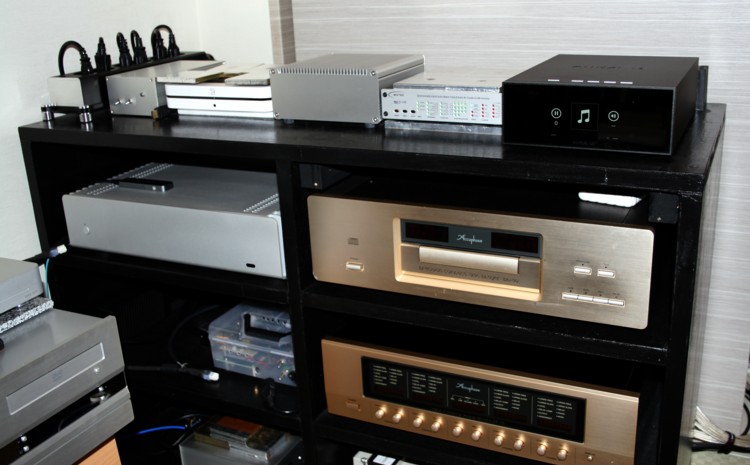

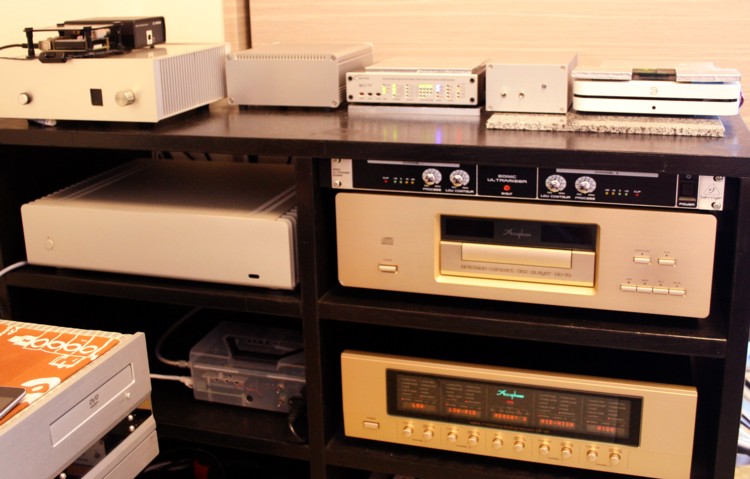

Front Section Photo

　

3.PC Audio構成、ケーブルまわり(2025年4月26日更新）

デジタルトランスポート部～デジチャンの構成（Auralic Aries S1を追加）

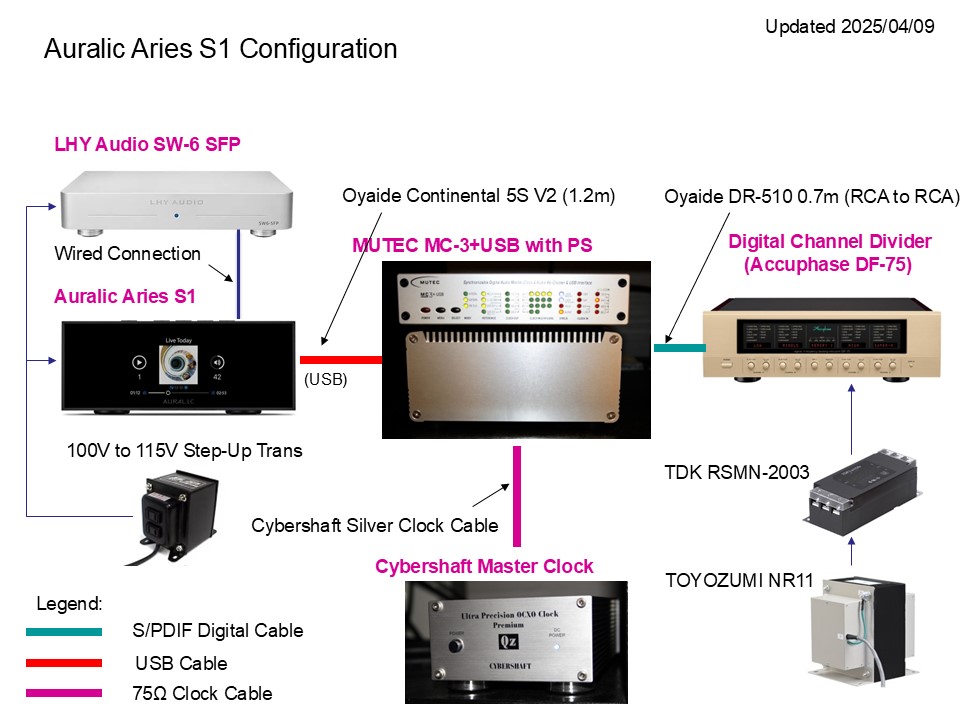

1.Auralic Aries S1 Configuration：（ハブと共に115V昇圧）
Auralic Aries S1 Configuration

2.Bluesound Node & Symphonic-MPD II Configuration:

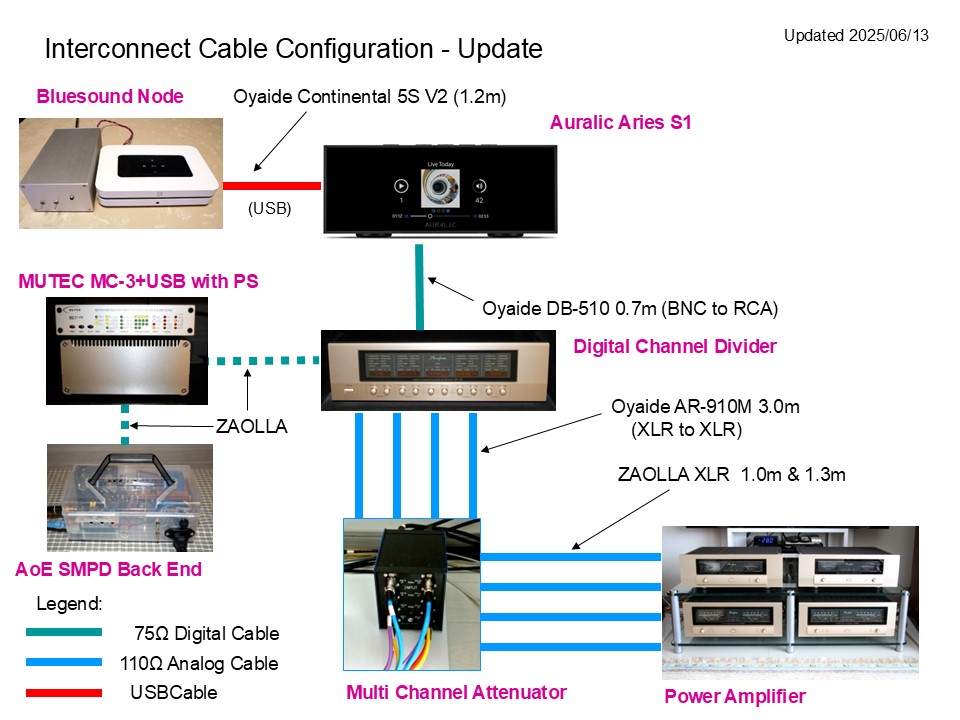

Interconnect Cable

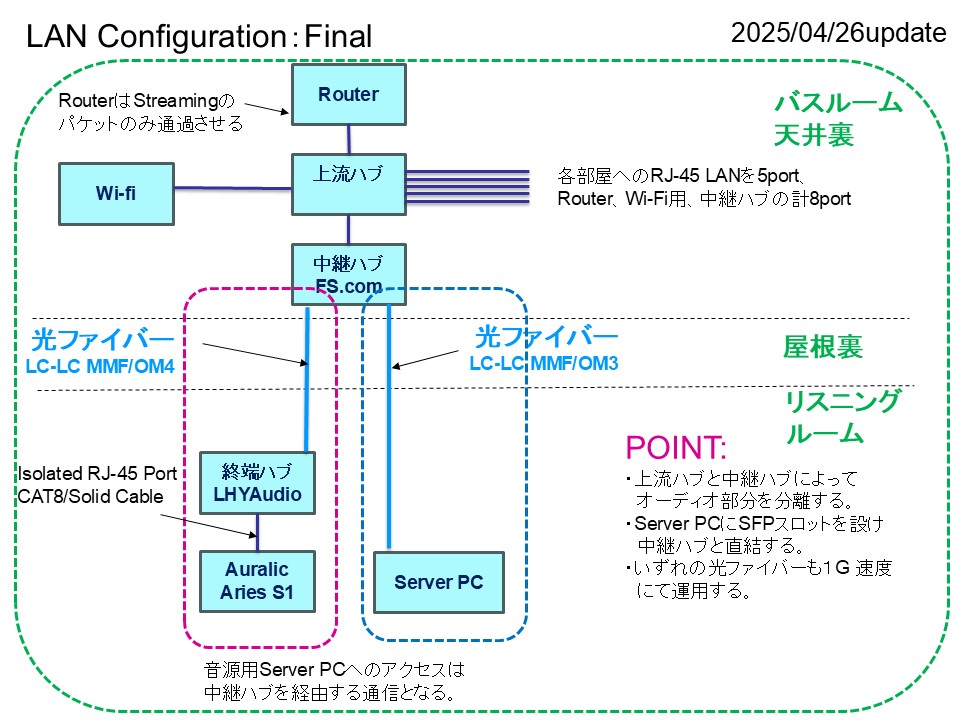

3.Local Area Network Configuration：
Local Network Configuration - Final

　

4.機器明細表(2025年4月9日更新）

上流はAuralic Aries S1、Bluesound Node (Gen3)、AoE Symphonic-MPDの三系統
Category Device Maker & Name Remarks
Speaker Unit Tweeter Unit Scanspeak D2908/714000 Woody&Allen Original Box
Mid High Unit Bliesma M74B-6
SONY SUP-T11
(Accuton C51-6-286)		 Kenbe Specical Cabinet for Bliesma and Accuton
Horn for Driver Unit 40cm Wood Horn Woody&Allen Original Itayakaede Horn
Mid-Low Unit Experimental BeW-16
(SB Acoustics MW16-TX8)
(FPS 2030M3P1R)		 Kenbe Special Enclosure for BeW-16 and SBA
Woofer Unit SONY SUP-L11 Woody&Allen Original Box
Amplifier Power Amp for Woofer Accuphase P-4200
Power Amp for Mid-Low Accuphase P-4200
Power Amp for Driver Accuphase A-35
Power Amp for Tweeter Accuphase A-35
Channel Divider Accuphase DF-75 (Input Selector)
Master Controller Multi-Channel ATT 8ch Master Volume
Analog Section
(Discontinued)		 Phono Equalizer Gouken Labo GK08VCR Tube,CR Type
Turn Table YAMAHA GT-2000 with outer power supply YAMAHA YOP-1
Tone Arm Fidelity Research FR-64 with Special Arm Base
Phono Cartridge Audio Technica AT-150ANV & AT-150MLX AT-ML170, AT-160ML
Digital Section Digital Transport Auralic Aries S1
Bluesound Node
(Eversolo DMP-A6)
Fidelity Audio Reference I/F card for Node
D/A Converter Accuphase DF-75 ES9028PRO DAC Part
Digital Euaqlizer Auralic Aries S1 for PEQ
10MHz Master Clock Cybershaft Premium -111dB/1Hz
PC Audio Interface (DDC) MUTEC MC-3+USB External 6.3V Power Supply
Audio PC Fanless PC(Arch Linux)
Raspberry Pi 4B		 AoE Symphonic-MPD II
Cable Section Interconnect Cable Oyaide AR-910
Zaolla
*Monster Studio Pro 2000		 Solid Silver Line
*Copper (Low Channel only)
Digital Cable Oyaide DB-510/DR-510
Oyaide Continental 5S V2
Cybershaft Silver Clock Cable		 Solid Silver Line
Speaker Cable Inakustik
Monitor PC Cobra 6S/4S		 Silver Coated OFC


　　ベリ三兄弟用4way構成の設定値（2025年4月9日）
項目 帯域 備考
Low Mid-Low Mid-High High
使用スピーカー
ユニット		 - SONY
SUP-L11		 (Experimental)
BeW-16		 Bliesma
M74B		 Scan Speak
D2908		 -
能率
能率（90dB基準相対差）		 dB 97.0 (+7.0） 87.5 (-2.5) 97.0 (+7.0) 92.0 (+2.0)
定格値
DF-75の
出力設定		 dB +1.8 +1.0 +1.2 +4.2
マスターボリューム
アッテネーション		 dB -9.0 -2.0 -3.0 -0.0
各チャネル毎の設定
パワーアンプでの
GAIN調整		 dB 0 0 -12.0 -12.0
　
スピーカーの
想定出力レベル		 dB 89.8 86.5 83.2 84.2
合成での
出力概算値
クロスオーバー
周波数		 Hz ～
180		 180
～
470		 570
～
4500		 4500
～
 High Pass
～
Low Pass
スロープ特性
設定		 dB/oct flat-12 12-12 12-24 24-flat
DF-75 DELAY
設定		 cm -19.0 +22.0 +21.0 +20.0 相対位置と
測定ベース
極性 - Norm Rev Norm Norm 　
DF-75 DELAY COMP
(Delay自動補正)		 - ON 自動補正する
DF-75デジタル出力
(Full Level保護)		 - OFF 保護しない


5.その他機器（一部未使用を含む）

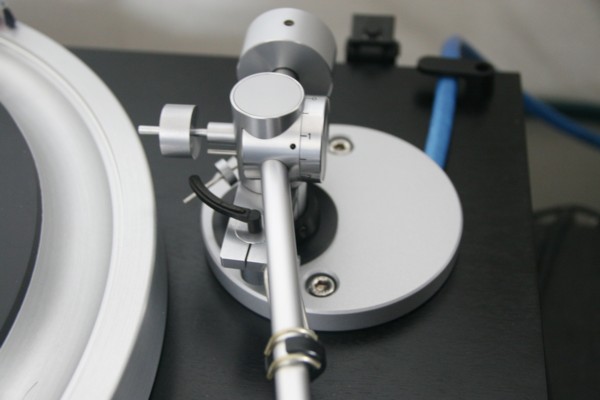

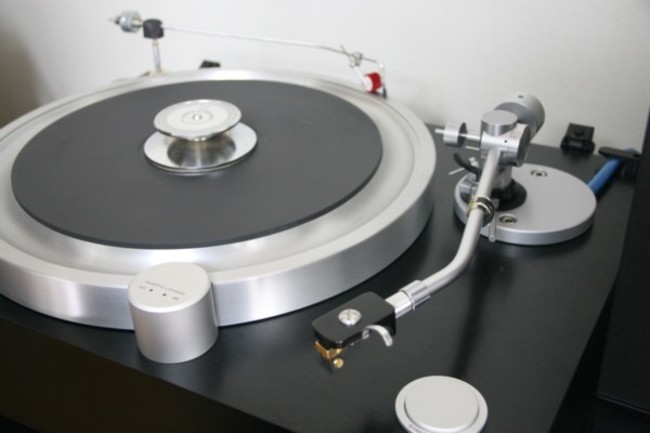

アナログは断捨離済み（YAMAHA　GT-2000にFR-64を搭載していました）
GT-2000 & FR-64 FR-64 & Arm Base

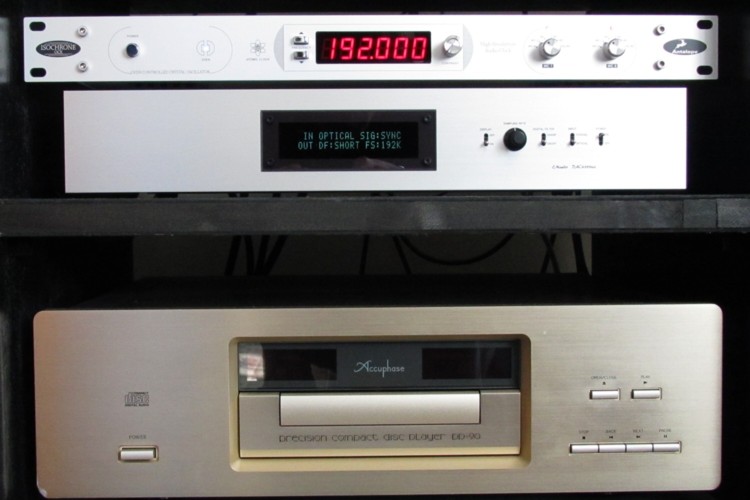

以下のデジタル関係の機器はDP-90のみ現役

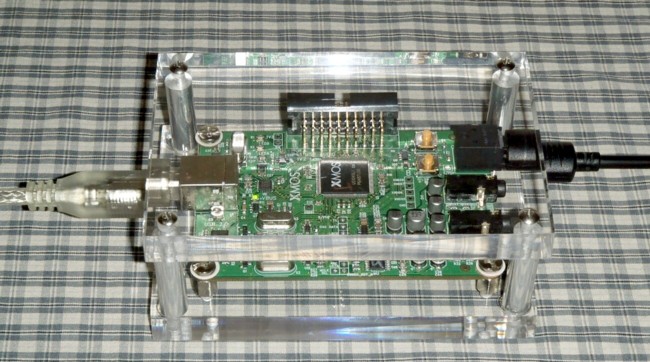

DAC & Clock Generator XMOS

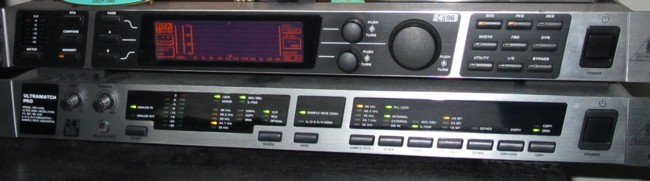

Digital Equalizer & DDC
