忙しかった仕事がひと段落して、
やっとDIYに着手できました、
藤井@群馬さんに工作用のソーラーをお譲りいただいて、
LEDやらの部品がそろってから一ヶ月も経っていました、(-_-;)
まず、着手したのがLEDのDC−DCコンバーター3Vの基盤作りです、
ソーラーは1枚1.5Vを直列に繋いで3Vとします、
基盤はネットでキットを探しました、「
エレ工房さくらい」

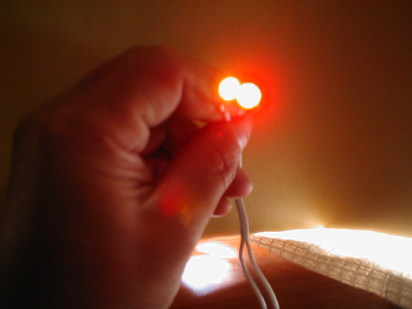

赤と黄色のLEDを仮に繋いで点灯テストです、

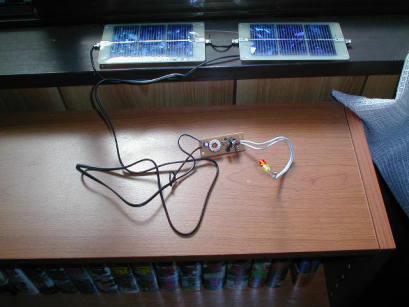

ソーラーを窓際に置いて遮光カーテンひいて見てみます、
基盤は振動と雨対策として、樹脂で固めました
トレーラーのテールランプに赤、前面に車幅灯の黄色を、
ただLEDを出すだけではつまらないので、
テールランプは赤い反射盤を買ってきてその中に仕込みました、
車幅灯はツリーランプのカラーカバーを流用です、
幼児が使うものだから、屋根とボディーを外すたびにソーラーと配線コードを抜き差ししろといっても無理なので、
扉のマグネットキャッチャーを利用して、屋根を重ねると勝手に繋がるように工夫しました、
また3Vとはいえ、ソーラーからの電気を充電するのにコントローラーを買うのは子供のおもちゃにしては高価だな〜と思い、
二回路トグルスイッチを介しての電池とソーラーの切替え式にしました、これなら費用は1/10、

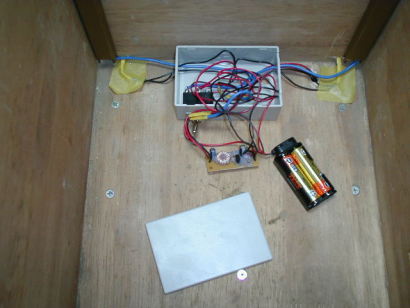

全ての配線をおえました、

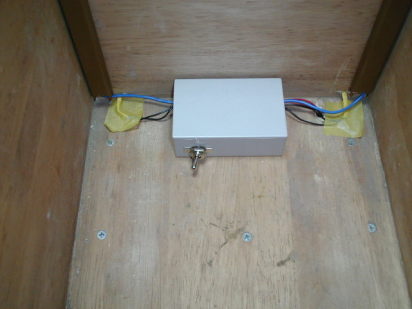

プラスチックBOXに全てを押し込みます、

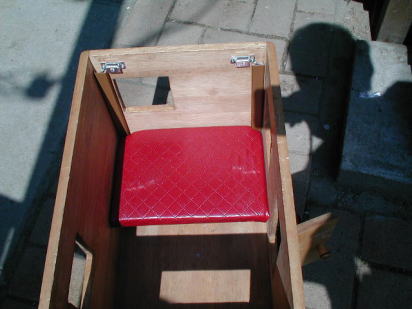

イスを作り直して完了です、

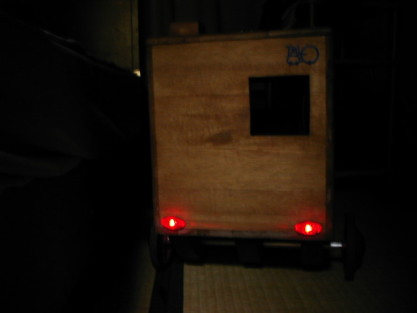

暗がりで電池でテストしてみます、

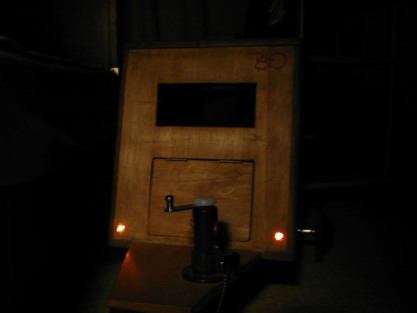

前面は、写真だと黄色かどうか分かりづらいですが、肉眼でみるとOKでした、
ただ失敗とうか、未完というか、
消灯するスイッチを付け忘れました(*^〜^*)ゝ いやぁ
昼間太陽が当たってる間は点灯しっぱなしですな!
そのうちに、気が向いたらやります
つぎはオーニングかな?
