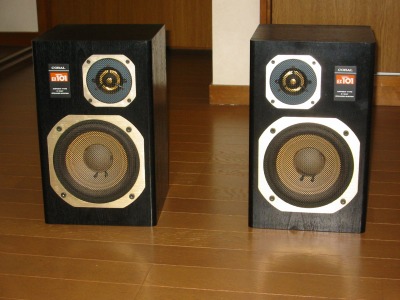

２０年以上も前の古いスピーカーを再利用して、３Ｄ−スパイラルホーンを組み込めないかと考えていました。 このスピーカーはＣＯＲＡＬ ＥＸ−１０１ と言う２ＷＡＹスピーカーで、かなりエンクロージャーは重くしっかりしています。 ユニットは、このまま使用してスパイラルを組み込んだ時の音がどのように変化するか試すのも面白いと思いましたが、なんせかなりの古いし、私の好みとしてフルレンジが良いのでエンクロージャーのみ利用することにしました。 |
|||||||||||||
 |

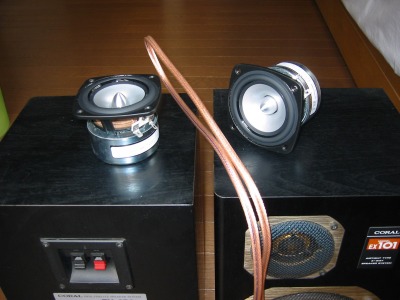

スピーカーユニットは、Ｔａｎｇ Ｂａｎｄ Ｗ３−５９３ＳＤ に決定しました。
|
|||||||||||||
 |

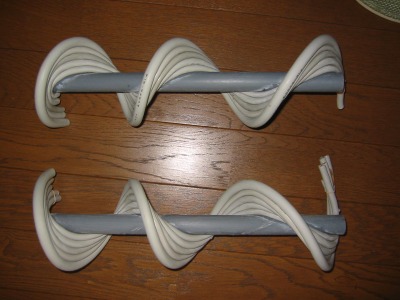

今回で、２セット目のスパイラル製作です。 外管にＶＰ１００と内管ＶＰ１６のエンビ管を使用します。 外管 長さ=325mm ⇒ 335mm 種類=VP100 (JIS) 内径= 100mm 内管 長さ=325mm ⇒ 335mm 種類=VP16 (JIS) 外径= 22mm この画像は、まだ末端をカットしていない状態です。 ここまで作るのに２時間はかかっていません。 前回は、アロンアルファＥＸの２ｇのものを使用してケーブルを接着して行きましたが、２ｇでは何本も必要になりとても不経済でした。 今回はお徳用のアロンアルファ２０と言う、２０ｇの容量のものを購入し使用しました。 |
|||||||||||||
 |
 |
|||||||||||||

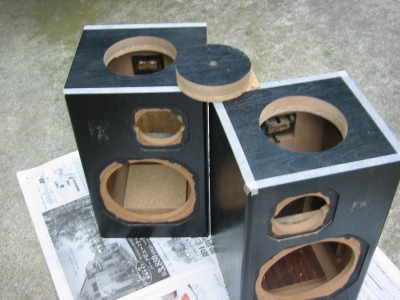

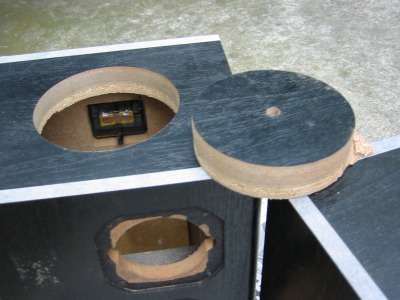

| スパイラル・ホーンを組み込むための穴を開けました、オリジナルのＢＯＸては天板ですが、ここでは逆さまにして底板とします。ＢＯＸの内側は、１２ｍｍの合板が補強のため張り合わせてあり、ＢＯＸが１５ｍｍですから、計２７ｍｍもの厚さとなっていました。 | ||||||||||||||
 |
 |
|||||||||||||

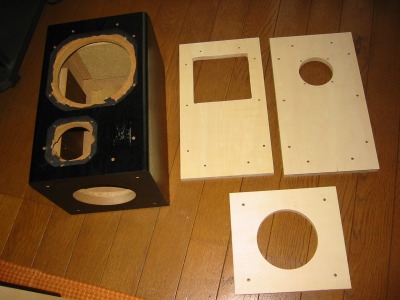

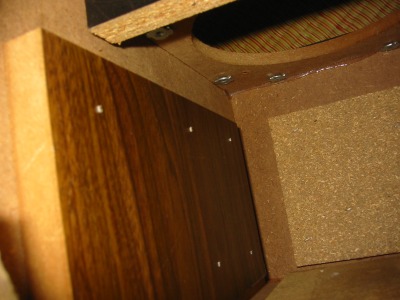

| このようなに、内側は補強板が５面に張り付けてあり、ユニットを取り付ける前面裏は、補強の桟がついていました。 | 片側１５ｍｍシナペニアにて、右のようにバッフル面２枚と底板ベース部の１枚の構成です。後は、ベースを浮かせるための脚となる部分をどうするかです。 | |||||||||||||
 |

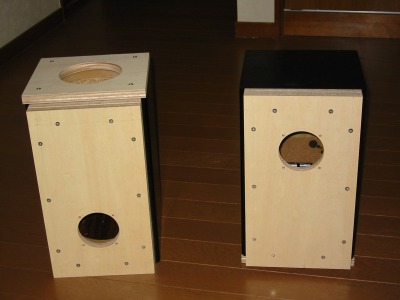

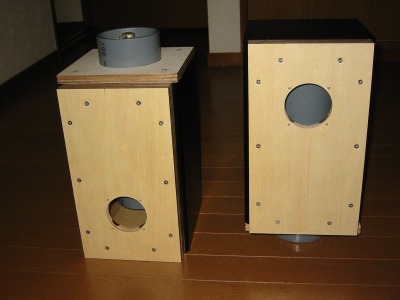

内側を全て、ツメ付きナットを付けて、ボルトで締め付けるようにしました。 いつでもバラせる仕様にしたかったのです。 左の画像は仮に組み立てをしてみました。 |
|||||||||||||
 |
 |
|||||||||||||

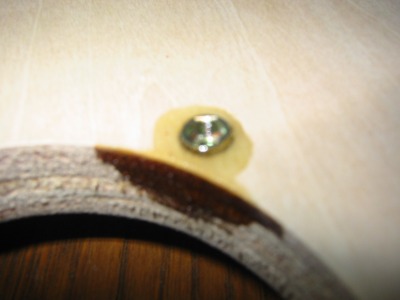

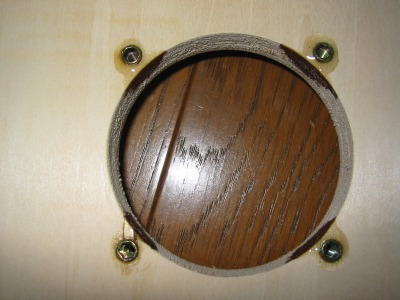

| ８ｃｍのユニットでは、難しいのですが、鬼目ナットをエポキシ接着剤にてつけています。 ナット部と、ユニットの取り付け穴までま距離が短いので、ユニットの取り付け穴の内側にエポキシを浸透させて補強しています。 |
||||||||||||||
 |

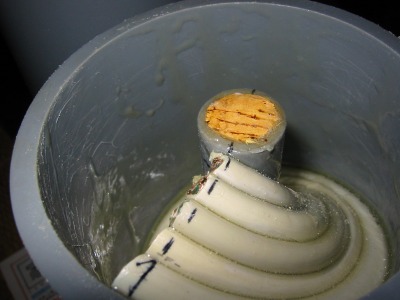

内管もエンビ管を利用しましたので、前回作成のスパイラルと同様に、中に乾いた砂を入れて、ワインのコルクを削りエポキシ接着剤にてつけました。 | |||||||||||||
 |
バッフル前面と、他、一部にウレタンニスを塗り、スバイラル・ホーンをベースに接着しました。 ここまで出来れば、ユニットを取り付けて配線すれば、音は出ますが、ここは我慢してもう少し作業を進めることにします。 |
|||||||||||||
 |
 |
|||||||||||||

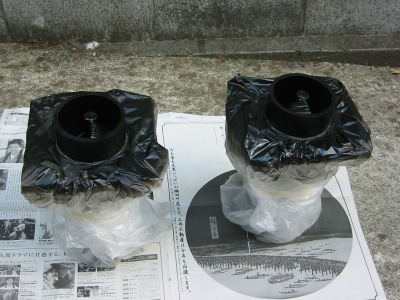

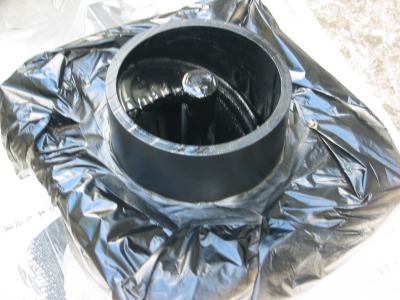

| スパイラル・ホーンが外に出る部分は、水性のスプレーにて塗装しました。 | ||||||||||||||
 |
 |
|||||||||||||

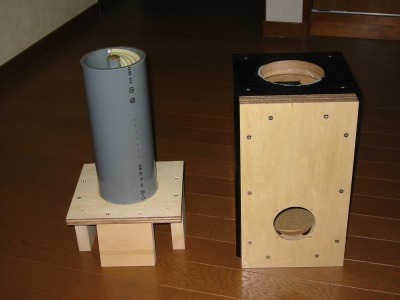

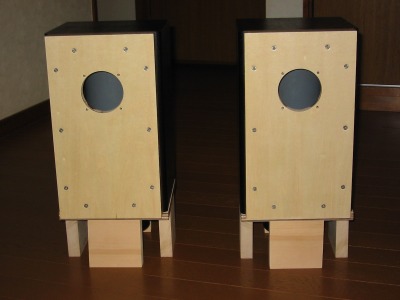

| ベース部分の脚をどうするか考えていましたが、画像のようにしました。 ＢＯＸを上からかぶせるようなかたちになります。 |
||||||||||||||
 |

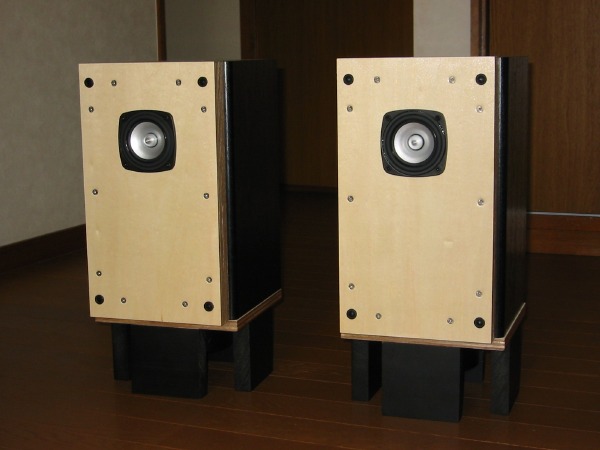

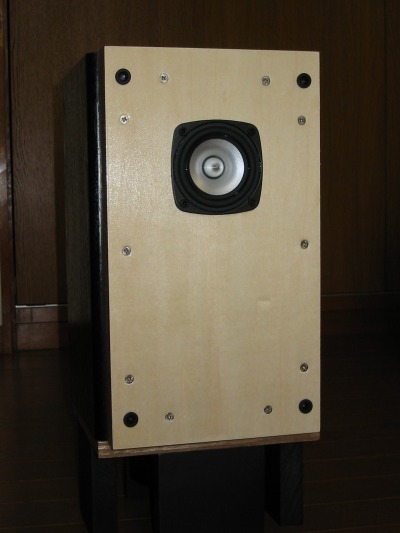

脚の位置が広すぎて、見た目が良くなかったので位置の変更を考えましたが、黒く塗装をすることにより、改善されました。 前回、Ｈｅｌｉｘ−Ｌ102に取り付け予定だったグリルホルダーを取り付けました。一時、どうなることやらと思いましたが、なんとか完成しました。 コストをかけないように作りましたので、スピーカー端子はそのまま利用しています。吸音材のサーモウールは、Ｈｅｌｉｘ−Ｌ102と同じように底に詰め込んであります。 |
|||||||||||||
 |
ＢＯＸは、全てボルトとツメ付きナット、脚は木ネジにて組み込みしています。 前面のバッフルは、１５ｍｍシナペニアが２枚とオリジナル１５ｍｍで計４５ｍｍもの厚さに達している部分もあります。 けっこう重くしっかりしたものが出来上がりました。 |
|||||||||||||
 |
 |
|||||||||||||

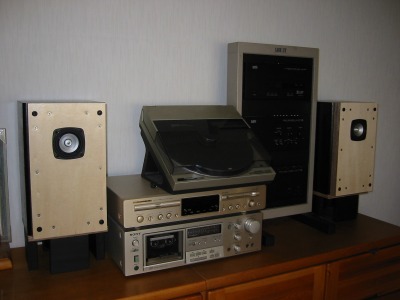

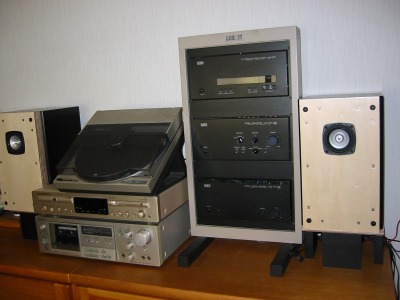

| ８月８日 ようやくセッティングして、音だしをしました。 まだ、エージング前ですが、ＳＡ/Ｆ80ＡＭＧとはまた違った、高域がとてもきれいでクリアーな感じがしました。 また、低域についても若干伸びのある、かと言って締まりがない訳でもなく、ほど良いものでした。 まだ、数曲のＣＤを聞いた感想なのでエージンク゜を兼ねながら色々聴いてみたいと思います。 Ｗ３−５９３ＳＤは、予想した通りの私好みのユニットでした。 それと、やはりユニットの能力を引き出しているのが、３Ｄ−スパイラル・ホーンだと思います。 ８月某日 ＳＡ/Ｆ80ＡＭＧでは、不満が残った、金属系の打楽器は、Ｗ３−５９３ＳＤは、アルミニウムフェイズプラグを使用している為か満足するものとなっています。 ＳＡ/Ｆ80ＡＭＧは、どうしてもコーンが鳴っているという感じですが、これは、金属が鳴っているという感じです。 低域については、ＳＡ/Ｆ80ＡＭＧは、ふくよかな量感あるものにたいし、Ｗ３−５９３ＳＤは、伸びのあるスッキリと全体とのバランスのあるものとなっています。 |
||||||||||||||
