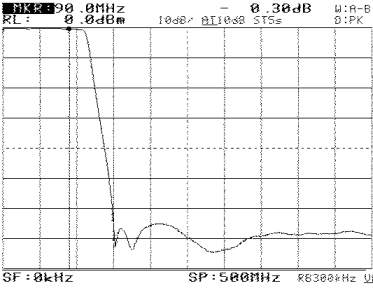

FM帯ローパスフィルタ　TL101 09.9.14 製品外観　 ＜製品説明＞ ・ 税込、送料別価格8,000円です。 ・ 本器はFM帯の送信器や増幅器の送信出力とアンテナ等の間に接続し、主に高調波を軽減するためのフィルタです。 ・ 別売のFM帯高周波増幅器TA101等、アンプに入れる際は、出力側に接続して下さい。 ・ 本器に適合するRF入出力コネクタは「BNC-P」型です。ケーブルは50Ω系を推奨します。 ・ 本器は耐候性が考慮されていませんので、屋外で使用する場合は防水ケースに入れる等、適切な処理を行って下さい。 ・ 本器に対応するケーブル等を別途ご用意し添付することもできます。ご相談ください。 ＜仕様＞ 周波数特性　：DC〜90MHz@loss＜0.5dB 通過損失　：＜0.5dB@0〜90MHz 阻止帯域　：150〜500MHz（減衰量>60dB） 入出力インピーダンス　：50Ω（公称値） VSWR　：＜1.5@76〜90MHz 許容通過電力　：＜1W@0〜90MHz 許容通過電流　：0.2A DC 性能保証温度範囲　：＋10℃〜＋40℃（周囲気温） 動作温度範囲　：-10℃〜＋50℃（周囲気温） 筐体寸法　：40mm×27mm×60mm（突起物含まず） 筐体材質　：アルミニウム 付属品　：取扱説明書 詳細は随時追加します。仕様は変更する場合があります。 通過減衰量実測グラフ ＜評価環境＞ スペクトラムアナライザ　：Anritsu　MS2601A トラッキングジェネレータ　：Anritsu　MH680A インピーダンスアナライザ　：MFJ-259B ＜注意事項＞ ・許可無く設置できる微弱無線局は、電波法の規定内（無線設備から3m離れた場所で、500μV/m以下）である必要があります。また他の放送、通信に妨害を与えないよう留意して下さい。 ・屋内据置使用を前提に作られています。耐候性、防水能力はありません ・パネル面の印字はステッカですので、強くこすったりすると剥離する場合があります ・ご購入後3年以内の故障は、無償修理いたします。但し不適切な取扱いが無いことが条件です。筐体の傷などは修理対象外です。 お問合せはtxDesignトランスミッタ担当 までどうぞ。 特定商取引法に基づく表示 ミニFMについては「ミニFMでも始めてみるか。」も参考にして下さい。
