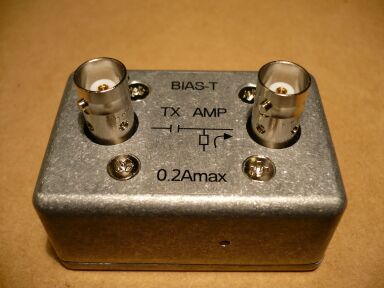

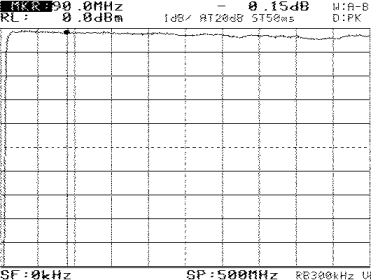

電源供給器　PT101 2011.11.11 製品外観　 ＜製品説明＞ ・ 税込、送料別価格7,000円です。 ・ 本器は別売のFM送信用増幅器TA101等に対し、高周波同軸ケーブルに電源を重畳し、電源を供給するためのものです。電源の無い場所に増幅器を設置する場合に有用です。本器と増幅器間のケーブル長は、TA101使用の場合、良質な5D,5Cケーブルであれば400mまでが目安です。 ・ 電源は付属しません。別売のFM送信用増幅器TA101に対し使用する場合は、TA101に付属のACアダプタが使用できます。 ・ 本器に電源が供給されるとLEDが点灯します。過電流が流れると消灯します。 ・ 本器の能力を超えた負荷（増幅器等）が接続されると、電流の供給を遮断します。過剰な負荷を取り去ると自動で復帰します。 ・ 本器に適合するRF入出力コネクタは「BNC-P」型です。ケーブルは50Ω系を推奨します。 ・ 本器は耐候性が考慮されていませんので、屋外で使用する場合は防水ケースに入れる等、適切な処理を行って下さい。 ・ 本器に対応する電源、ケーブル等を別途ご用意し添付することもできます。ご相談ください。 ＜仕様＞ 周波数特性 50〜500MHz@loss＜0.5dB 通過損失 ＜0.3dB@50〜100MHz 供給電圧 ＞13V@100mA 供給電流 ＜200mA 消費電流 ＜230mA（最大供給時） 許容RF通過電力 ＜1W 入出力インピーダンス　：50Ω(公称値) VSWR　：＜1.1@50〜100MHz 電源　：DC15V 性能保証温度範囲　：＋10℃〜＋40℃（周囲気温） 動作温度範囲　：-10℃〜＋50℃（周囲気温） 筐体寸法　：40mm×27mm×60mm（突起物含まず） 筐体材質　：アルミニウム 付属品　：取扱説明書 詳細は随時追加します。仕様は変更する場合があります。 通過減衰量実測グラフ 1目盛＝1dB ＜評価環境＞ スペクトラムアナライザ　：Anritsu　MS2601A トラッキングジェネレータ　：Anritsu　MH680A インピーダンスアナライザ　：MFJ-259B ＜注意事項＞ ・屋内据置使用を前提に作られています。耐候性、防水能力はありません ・パネル面の印字はステッカですので、強くこすったりすると剥離する場合があります ・ご購入後3年以内の故障は、無償修理いたします。但し不適切な取扱いが無いことが条件です。筐体の傷などは修理対象外です。 お問合せはtxDesignトランスミッタ担当 までどうぞ。 特定商取引法に基づく表示 ミニFMについては「ミニFMでも始めてみるか。」も参考にして下さい。
