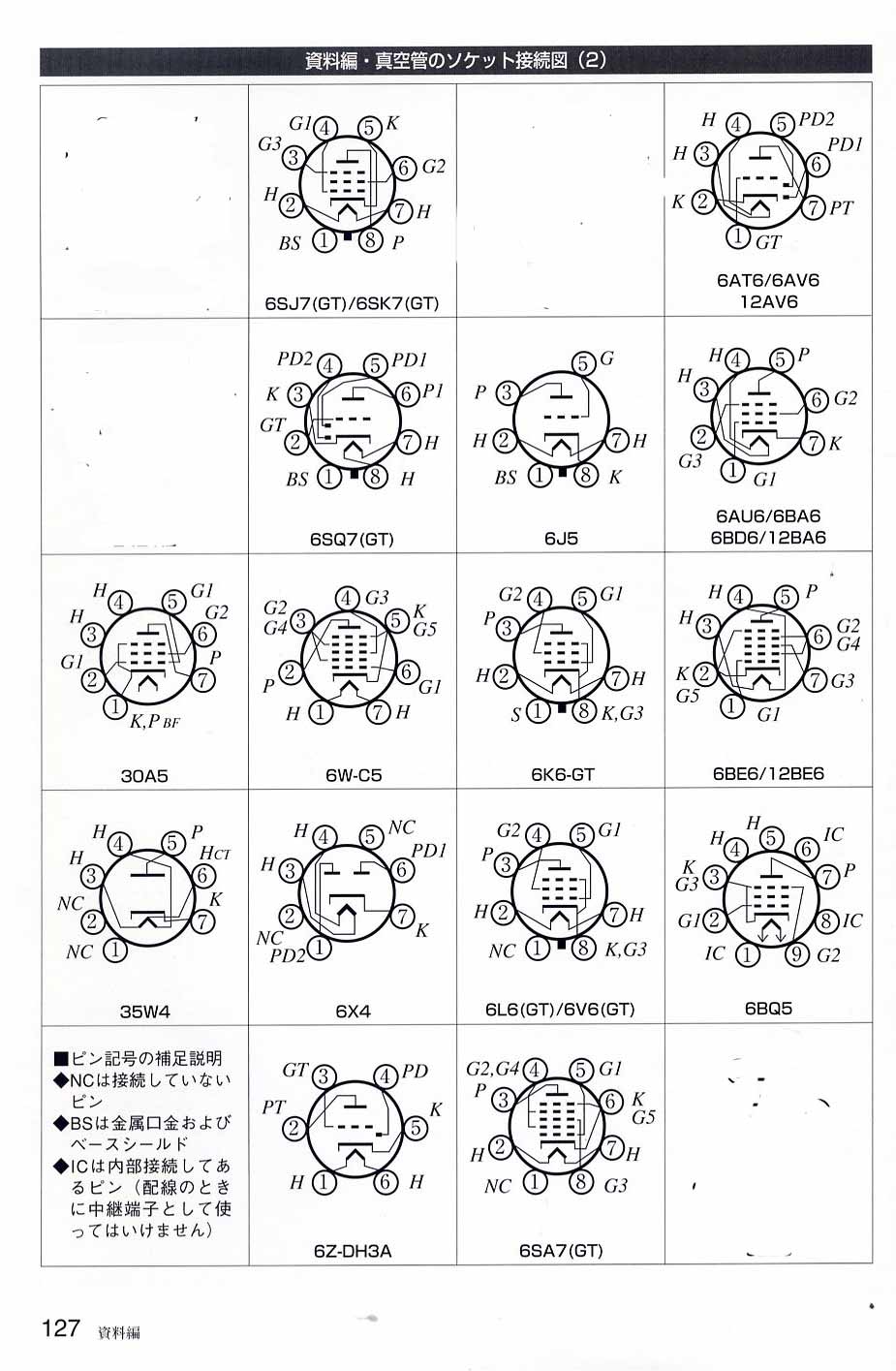

真空管規格表とベース接続図

下記原稿を整理統合








　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　参考資料　技術評論社　「こだわりの真空管ラジオ作り」

6R-E13
 3A8-GT


真空管名 用途 H電圧 H電流 P電圧 P電流 G1電圧 G2電圧 G2電流 ｒP（KΩ） ｇｍ μ Cpg Cin Cout RL（KΩ） 出力W 備考
１Ｓ４ 電力増幅 1.4 100 67.5 7.2 -7 67.5 1.5 100 1550 5 0.18
1S5 検波・増幅 1.4 50 電気的特性は１U5と同じ
１V 半波整流 6.3 0.3 325 45
３A８GT 2･3・5極管 2.8/1.4 0.05/0.1 90 1.5 0 90 0.5 800 750 ５極管部
３A８GT 90 0.2 0 200 275 ３極管部
３Ｑ４ 電力増幅 2.8/1.4 0.05/0.1
5R-K16 両波整流 5 1.2 350 150
６ＡＫ６ 電力増幅 6.3 0.15 180 15 -9 180 2.5 200 2300 10 1.1
６Ｇ６Ｇ 電力増幅 6.3 0.15 180 15 -9 180 2.5 200 2300 10 1.1
６Ｍ-E１０ マジックアイ 6.3 0.15 プレート･ターゲット供給電圧１１０V レス用
６M-E５ マジックアイ 6.3 0.15 プレート･ターゲット供給電圧１８０V
６R-E13 マジックアイ 6.3 0.2 プレート･ターゲット供給電圧２５０V
6X5 両波整流 6.3 0 電気的特性は６Ｘ４と同じ
６Ｚ－ＤＨ３ 検波・増幅 ６．３ ０．３ ２５０ １．１ －２ ８５ 1175 100
12SA7-GT 周波数変換 12.6 0.15 ヒーター特性以外は６SA７-GTの同じ
12SK7-GT 高周波増幅 12.6 0.15 ヒーター特性以外は６SK７-GTの同じ
12SQ7-GT 検波・増幅 12.6 0.15 ヒーター特性以外は６SQ７-GTの同じ
高信頼管
5749 ６BA６
5750 ６BE６
5751 １２AX7
5814 １２AU7
5899 ≒６ＢＡ６
5993 ６Ｘ４
6005 ６ＡＱ５
6201 １２ＡＴ７
