● 小型複合蛍光表示管 LD8076 ●
ＬＤ８０７６は、９桁複合タイプの蛍光表示管で、電卓用に開発された物だと思います。
他に使用する用途もなかったので、６桁分しか使用しませんが、時計用の表示器に使ってみました。
| 回路の概要 |
○ ＬＤ８０７６ （ＮＥＣ製 ８セグメント ９桁複合蛍光表示管）
|
 |
・詳細は「部品箱」のページで後々紹介したいと思いますが、
表示させるための電源として、フィラメントに２Ｖ、グリッド・
セグメントに１２〜３０Ｖの電圧がそれぞれ必要となります
・正確な資料が無いため詳細は不明ですが、カットオフ電圧
は０Ｖ（GNDレベル）でも問題ないようなので、省略しました。
|
○ 電源部
・グリッド・セグメント用電源は、DC-DCコンバーターで２０〜３２Vの電圧を得ています。
・フィラメントは、９桁共通で１本になっており、２．１Vを加えています。
○ ドライブ回路
・ＴＤ６２７８３ＡＰは、８回路 非反転型トランジスタアレイで、入力のＨレベル（５Ｖ）電圧に対して、
出力は最大５０Ｖまでの電圧を制御できるドライバーなので、蛍光表示管に最適です。
ＴＤ６２７８３ＡＰ データシート
・７４ＨＣ２３８は、この表示管に「４」の表示用の追加セグメント「ｈ」があるので、BCDコードが「４」
になった時の信号を得る回路です。 |
＊ ２００７．１．１８ 改正 （Revision 2）
注意！ この図面を使用した、いかなる損害にも責任を負いません。

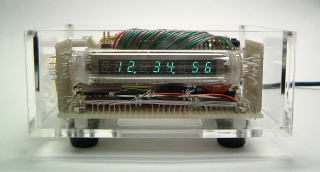

基板 正面 |
基板 側面 |
基板 後面 |
 基板 ハンダ面 |
| ↑ 画像をクリックすると、拡大します。 ↑ ＊写真は（Revision 2）改正前の物です |
○パーツの参考資料
・DC-DCコンバータ 「秋月電子通商」 昇圧型ＤＣ−ＤＣコンバータ・パーツセット (MC34063)
・フィラメント電源 「秋月電子通商」 大容量出力可変安定化電源キット ＬＭ３１７Ｔ使用
・基板 「秋月電子通商」 片面ガラスエポキシ･ユニバーサル基板 Ｂタイプ (95x72mm)
・アクリルケース 「無印良品」 アクリルポケットティシューケース |
|
