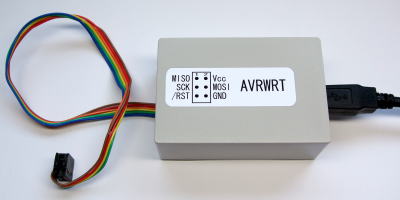

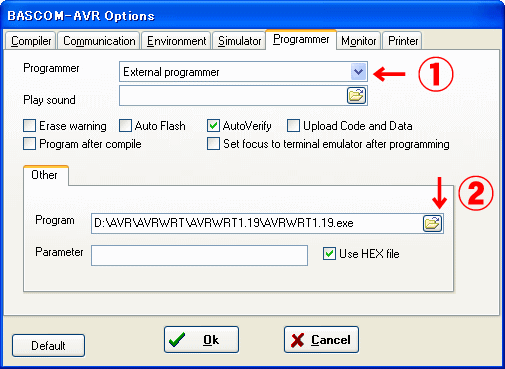

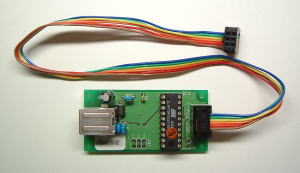

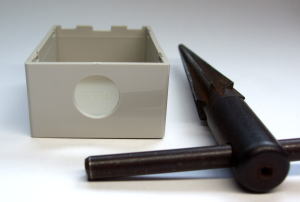

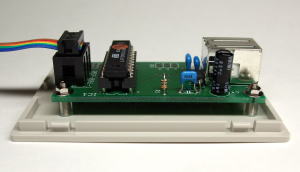

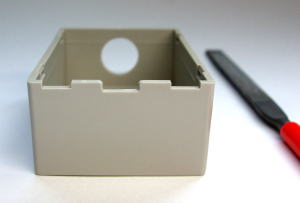

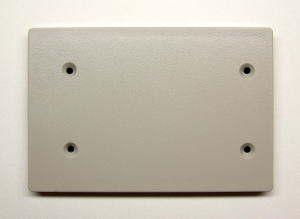

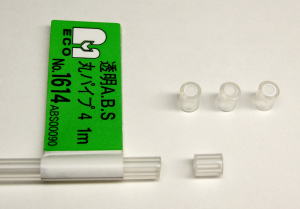

■ 共立電子産業の「USB接続型AVRライタ/AVRWRT」 ■ 　最近のノートパソコンには、シリアル・ポートも、パラレル・プリンタ・ポートも搭載されなくなっており、AVRマイコンへのISPを使用したプログラム書き込みは、USBポートを使用することになります。 　共立電子産業から、「USB接続型AVRライタ/AVRWRT」が販売されていますので、これをBASCOM-AVRから使用する方法をご紹介します。 AVRWRTの特徴 　・USBケーブルとISPケーブルも付属しているので、自作よりも安心で安価です。 　・書き込みの操作画面やマニュアルが日本語なので、とても使い安い。 　・AVRのチップ名を、自動で検出します。 　・複雑なヒューズビットの書き込み画面がわかりやすい。 　・ヒューズビットの書き間違えにより、AVRをISPで再書き込み不能にしてしまう設定に、 　　警告を出してくれます。 　・ヒューズビットの書き込み画面に、「Default Value」と言うボタンがあるので、AVRを 　　簡単に工場出荷状態へ戻すことができます。 　 　・「AVRWRT3」には、AVRを誤って外部クロック入力にしてしまった場合の、クロック出力 　　(1MHz/2MHz)が付いています。 注意 　・AVRWRTは、ターゲット（使用するAVR回路）の電源が5V専用です。 　　5V以外の回路にAVRWRTを接続して書き込みを行わないで下さい。 　・AVRWRT基板上のジャンパー(JP4やJP1)を、接続しないで下さい。 　　電源の競合やショートにより、AVRWRTやパソコンを壊してしまう恐れがあります。 使用方法 　 １．AVRWRTのインストール 　 　・購入時に、コントロールソフトのCD-Rが付いてきますが、必ず共立電子産業のホームページから、 　　最新版をダウンロードして使用して下さい。 　　　　　https://digit.kyohritsu.com/kitupdate.htmll   　・ダウンロードしたZIPファイルを、任意のフォルダに展開して下さい。 　・「USBドライバの設定」マニュアルを読み、ドライバを設定して下さい。 　・Windows8／8.1の場合は、下記のPDFの通りにUSBドライバーをインストールします。 　　　　　※Windows8/8.1でのインストール方法(PDF) 　・「AVRWRT操作説明」を読み、AVRマイコンと接続して、「AVRWRT」単体で動作することを 　　確認しておいて下さい。 ２．BASCOM-AVRの設定 　 　・BASCOM-AVRを起動します。 　・メニューバーから、[ Options ]→[ Programmer ]と進みます。 　　　　　 　　（１）．Programmerのプルダウンメニューから、[ External Programmer ]　を選択します。 　　（２）．Other設定のProgram行右端のフォルダ・アイコンをクリックし、「AVRWRT」を展開した 　　　　　　フォルダ内の「AVRWRTx.xx.exe」ファイルを選択して下さい。 　　（３）．[ Ok ] をクリックして終了です。 ３．プログラム方法 　・ツールバーの 「Program chip」 アイコン をクリックすると、「AVRWRT」の書き込み画面が 　　表示されますから、「AVRWRT操作説明」にしたがって、HEXファイルを書き込みます。 AVRWRTのケース加工 　 AVRWRTは、購入時にケースが無く、基板がむき出しの状態です。 このままの状態で使用していると、誤って製作中の基板やアルミ板などに接触させてしまい、AVRWRTはもとより、パソコンまで壊しかねません。 　 常用する場合は、必ずケースに入れることをお勧めします。 ・ケースは、タカチ電機工業(TAKACHI)の、プラスチックケース [SW-75S] が適当です。 　 ケース 加工図 　GIF版　AVRWRTcase.gif　(40KB) 底板に2mm〜2.5mmの穴を4個あけます。 AVRWRTの基板固定穴はφ2mmなので、 2φ×12mm程度の皿ビス4本で固定します。 ISPケーブルを通す、2mm×10mmのスリットを あけます。 （写真中央のミゾ） USBコネクター用に、16φの穴をあけます。 2φのスペーサーは入手が難しいので、 ABS樹脂4φ丸パイプをホームセンターで購入し、 長さ5mmで4個をカットします
