■ハンズフリーマイク

■ハンズフリーマイク

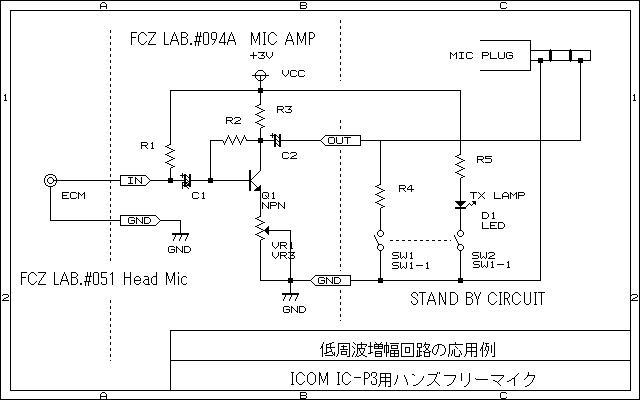

使用キット：

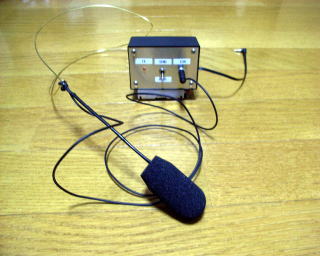

１．FCZ研究所　No.051　ヘッドマイク
２．FCZ研究所　No.094A　マイクアンプ

　




・C1とC2（電解コン）の極性の決め方について・・・・どこかの製作本に解説があったのを覚えているのだがどの本だったか思い出せない。
　調べておこう
・本回路で間違いなく動作すると思ったら、時々だがPTTスイッチを押していないのに送信状態になるトラブルがある。

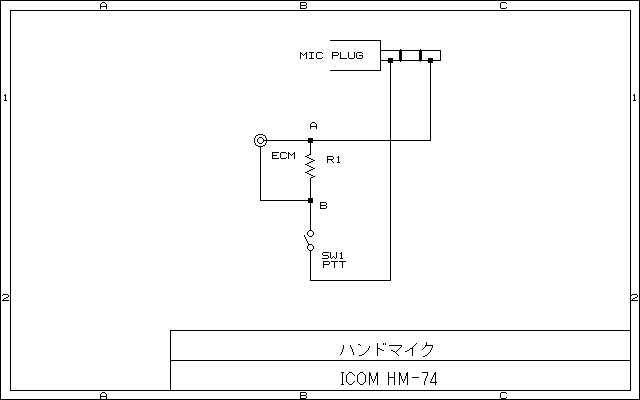

・下記ICOMのハンドマイク HM-74と同じ回路にすべきかな？



・実に簡単な回路だがECM両端のｲﾝﾋﾟｰﾀﾞﾝｽがﾃﾞｼﾞﾎﾞﾙﾘｰﾄﾞの極性によって僅か異なる値を示している。
　Aに＋リードを当てると1.8KΩ。
　Bに＋リードを当てると1.6KΩ。・・・・・・この違いは何だろうな？

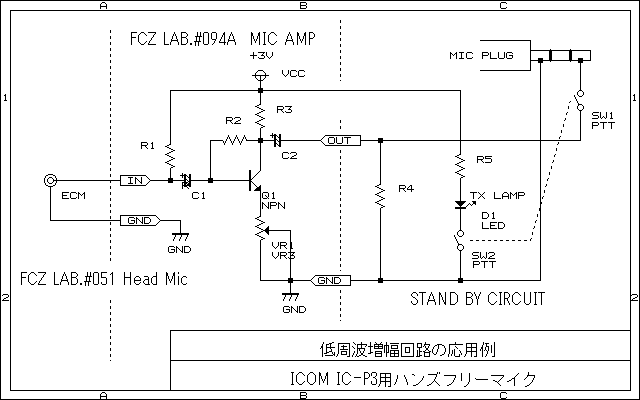

そこで下記対策回路を実験。これならPTTスイッチが受信時はマイクアンプ出力を切り離せるので解決するはず。
