QRO PROGRAM 2025 QROは一朝一夕には叶いません　機材を設備したら終わりというのではなく　インターフェアが出たら対処できるだけの技術を身につけておく必要もあるでしょう　技術を習得したり　理論武装するには相当の時間が必要です　ハード面でも電源回りを整備するだけでも大変です　手始めに行うのは1976年以来二度目の200Wライセンス申請でした　法制度を含め取り巻く環境は大きく変わりました　1kWにQROする前に防護指針の計算結果も知る必要がありました　QROを目指すと色々な気付きがあって　改良・改善の結果　設備のグレードアップが図られるていくように思います QRO program will takes me a long long times.I need a lot of knowledges and technics for getting 1KW lisence. 　Started this program at November 2024 　 1976年　関東電波管理局の200W検査に合格した際の設備 ／CALL SIGN: JR1FWX I had used 5-ele-beam for 20m band and 3-ele-beam for 15m band from 1976 to 1981. TRX was FTDX-401 200Watts made by YAESU. 主電源の入／切には電流計付きナイフスイッチ、電源コンセント、COUPLER, LPF, LINE FILTER, SWR計、避雷器、温度計、電鍵は HK-702、モールス学習用の5号オープンリールを再生したSONY製テープレコーダー、MICはYD-844に計測器はアナログテスターを設備していました； 当時はこの設備でVK4AEV Nevillと20m SSBで何時でも安定した交信が出来ていたし　CWでCQを出せば世界中から沢山コールされました　その時の思いをもう一度味わいたいけれど　今はタワーは無くダイポールとバーチカルアンテナの設備です　アンテナのゲイン不足からやはりパワーは最低200Wは必要な気がしています　アンテナで+3dBを得るのは簡単ではないですよね　100Wから200WにQROすれば電力比で+3dBを得られます　これもゲイン増の一つの選択肢だろうと思いますし、QRO計画は単にパワーアップだけに留まらず技術面の副産物が豊富です　間違いなく送受信設備の信頼性、安定度はQROを目指してから大きな改善がありました

200W LICENSE　200Wライセンスの取得  AC POWER ENVIROMENT　AC電源機器 RACK、TABLE、WALL　ラック・テーブル・収納棚 COXIAL SWITCH　同軸切替器 EARTH CONSTRUCTION　接地工事 ANTENNA COUPLER　アンテナカプラー LINEAR AMPLIFIER　リニアアンプ ANTENNA PLAN FOR 1kW　アンテナ計画 RF TRANSFORMER FOR FEED POINT　トランスマッチ COMMON MODE FILTER　コモンモードフィルター DOCUENTS FOR APPLICATIONS　申請書の作成 BOOKS FOR REFERENCE　資料・参考書 IC-7300 RIG CONTROL　リグコントロール SWR OF LINEAR INPUT　リニアアンプの入力SWR LOW PASS FILTER REPAIRE OF FL7000 EFECTIVE WAY OF PREVENTING RF INTERFERENCE TO AUDIO AMP オーディオアンプの回り込み対策の効果的な方法

1)EXCITER：IC-7300 2)LINEAR AMPLIFIER：DXV-200L/Thamway Co.,Ltd 　FREQUENCY.：1.8MHz～21MHz 　OUTPUT PWR.　：200W 　POWER SUPPLY：AC100V～120V 3)ANTENNA 　160m: BENT LW L=41m 2.0sq IV 　80/40m: W735　80/40 DUAL BAND DIPOLE 6mH 　40/30/20/15/10m: 5Band Vertical0mH 　20/18/15/6m: 4Band V-DP 5mH 　12/6m: Dipole 3mH JARD保証事業センターに保証願申請　2024.11.15 15工事設計書：送信機IC-7300+DXV200L 　発射可能な電波の型式及び周波数の範囲 　変調方式 　終段管、電圧、定格出力、周波数測定装置の有無 添付資料１ 電界強度の計算書（防護指針計算書）：　移動しない無線局全体の内容について確認するものにつき、IC-7300+DXV200LだけでなくIC-9700に関する事項の記載を一つのファイル（excel）で俯瞰して見れること 添付資料２ 送信機系統図 JARD保証事業センターから保証願の審査終了通知　2024.11.27 無線局免許状交付年月日　令和6年11月26日 電波の型式、周波数及び空中線電力：　１ＡＦ

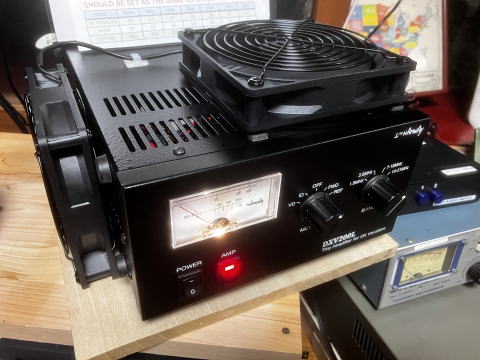

Linear AMP:DXV-200L/Thamway Co.,Ltd
Very small and light,200watts out Linear amplifier
I love this AMP as my 1st step's QRO

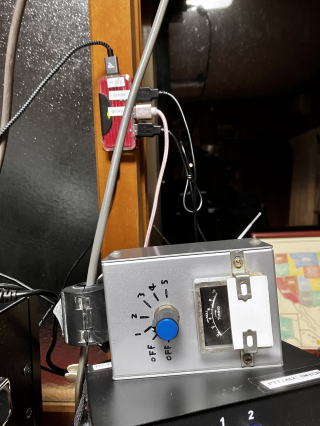

天板と側面の冷却ファンはAmazonで購入
5V電源、風量切替え3段 2個1組でabt2k yen　これFB


2025.04.25

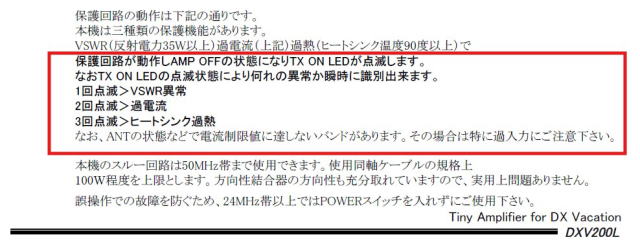

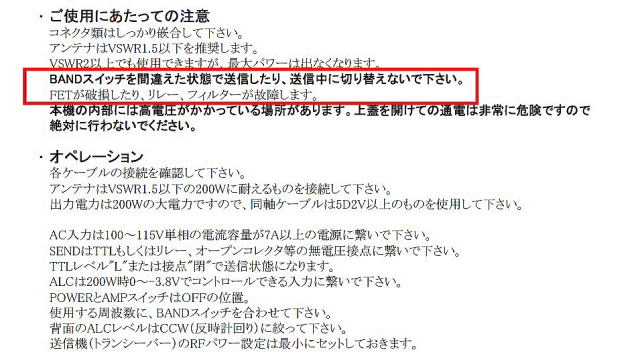

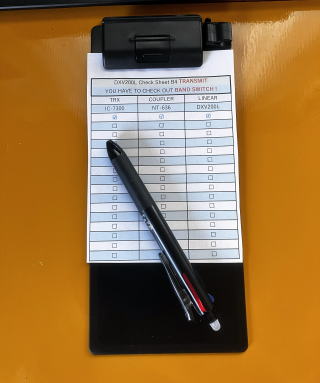

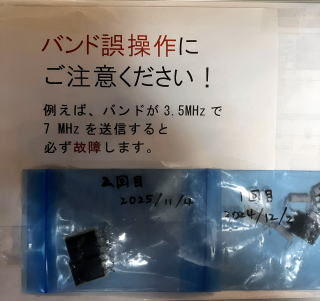

DXV-200L 200W LINEAR AMP DXV-200LはBAND切替がRIGと同期出来ないので手動で切替える訳ですが切替操作を忘れたり、誤ると終段のFETにダメージを与えます　保護回路で保護出来ている間は良いですが　ダメージが蓄積して最終的に終段のFETが破壊するようです　2度壊してしまいました 取説に別紙注意書きが添付されています 操作ミスが原因で2回共終段のFETを壊してしまいました BAND切替のミスは重大な故障に直結でします　取説に注意！の記載 保護回路の動作表示 CAUTION! BAND SELECT OF [LINEAR] & [IC7300] & [NT636] SHOULD BE SET AS THE SAME AS IC7300 & NT636 BAND 160m 80m 40m 30m 20m 17m 15m RF POWER% 10 12 10 18 20 27 27 IN(W) 10 12 10 18 20 27 27 OUT(W) 200 200 200 200 200 200 200 故障を避けるのに注意喚起と購入当初の入出力特性表を天板に置いています DXV200L Check Sheet B4 TRANSMIT YOU HAVE TO CHECK OUT BAND SWITCH ! TRX COUPLER LINEAR IC-7300 NT-636 DXV200L ☑ ☑ ☑ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ 注意喚起していても修理後また二度、COUPLERのBAND切替を忘れて保護回路を動作させましたので　送信前のチェックシートを作ってみました　2025.12.11(Thu.)

BACK TO QRO PROGRAM INDEX

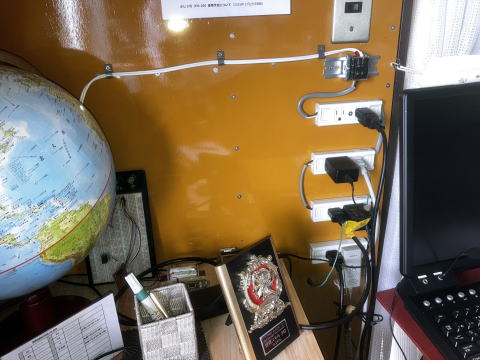

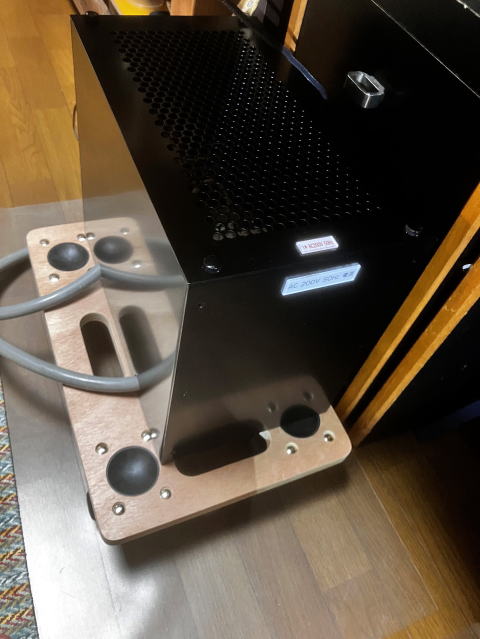

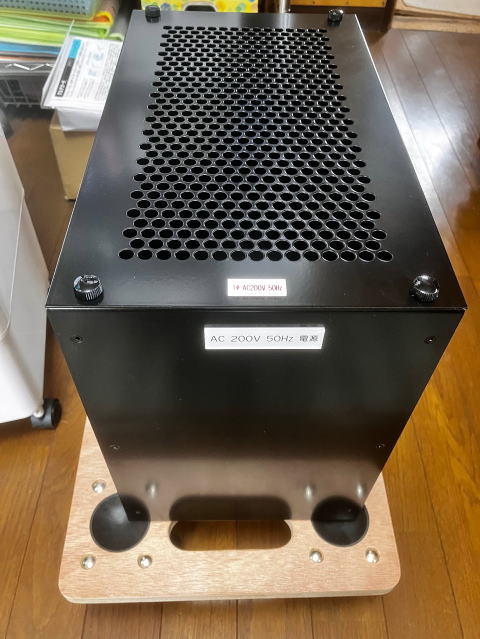

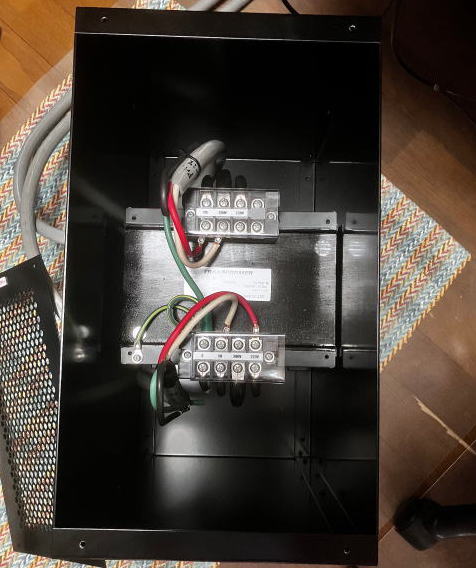

QROしようとするとテーブルタップから電源を取るのは避けたい
足元がケーブルだらけになるし障害も出やすいだろう

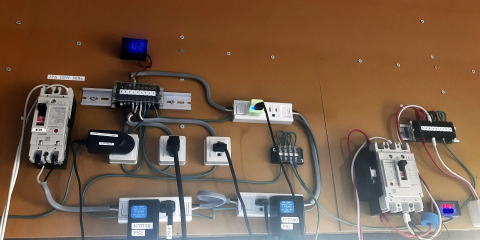

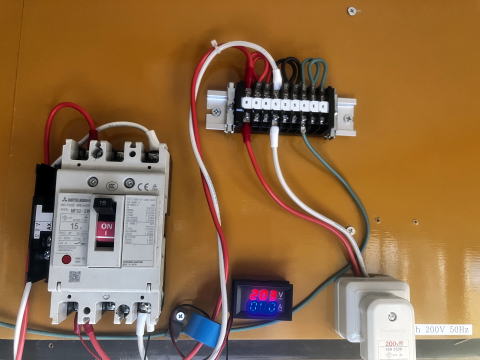

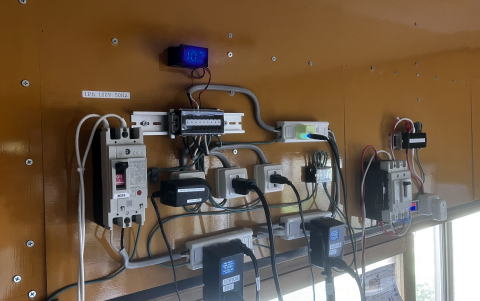

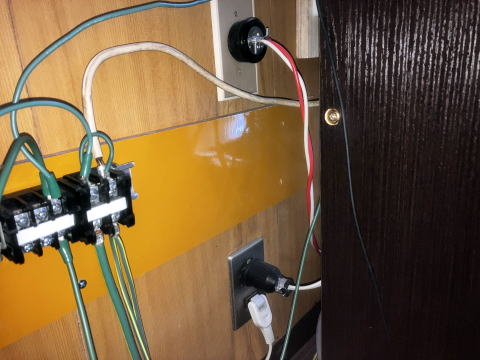

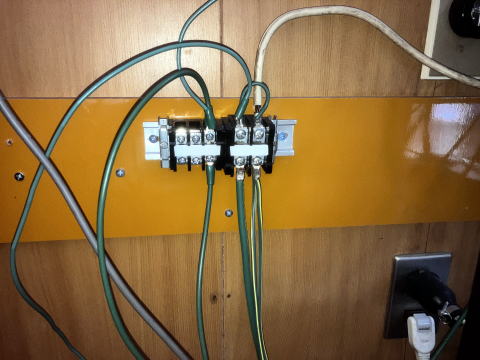

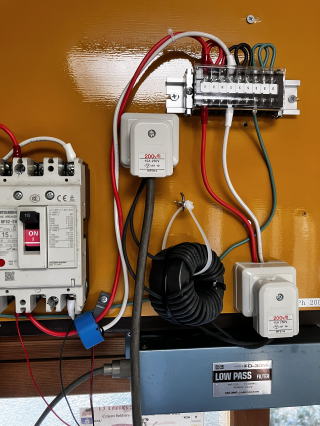

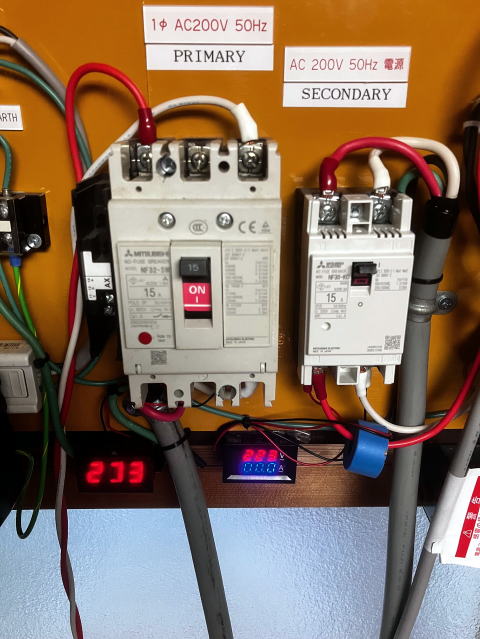

1P AC200V 50Hz OUTLET(UPPER) 1P AC100V 50Hz OUTLET(LOWER) AC100V MCB and OUTLET FOR EQUIPMENTS(LEFT SIDE) with VOLTAGE METER AC200V MCB and OUTLET FOR LINEAR AMPLIFIER(RIGHT SIDE) with VOLTTAGE METER DXV-200L(200W LINEAR AMP) is AC100V EXCLUSIVE 200V POWER SOURCE is NECESSARY FOR KW LINEAR AMP AC100V OUTLET FOR PERIPHERAL

BACK TO QRO PROGRAM INDEX

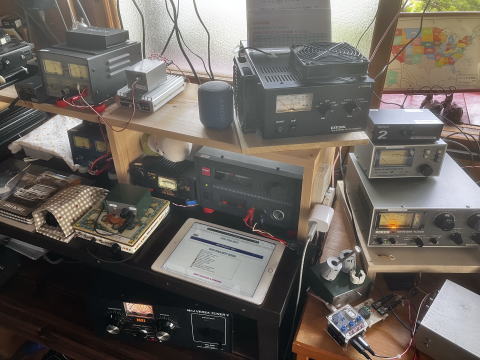

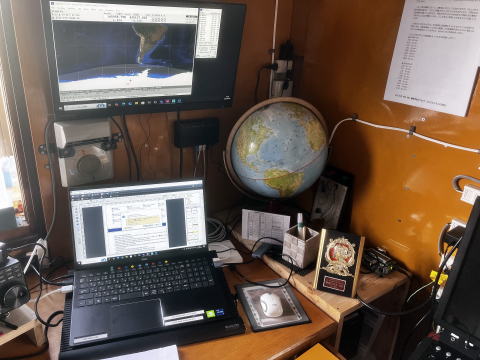

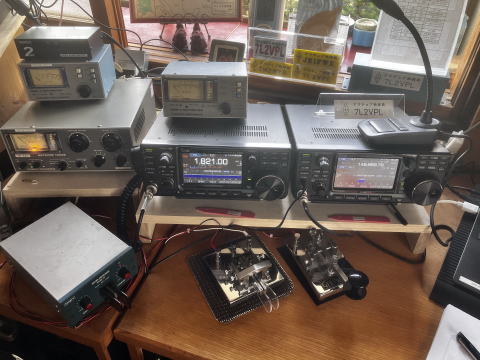

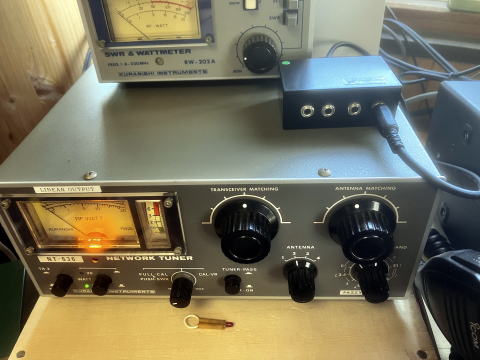

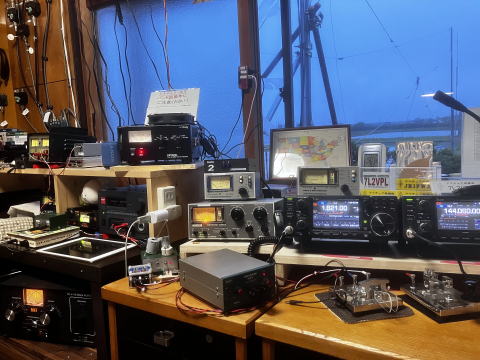

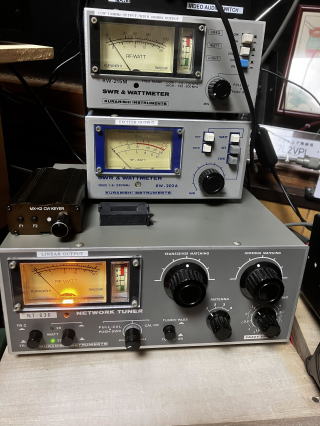

PERSONEL COMPUTER WE NEED PC FOR LOGGER、SOFTWARE TOOL FOR DIGITAL MODE so on IC-7300 EXCITER and IC-9700 for U/V NT-636/ANTENNA COUPLER is for 200watts SYSTEM. IC-9700 is for V/U CW and DIGITAL MODE and SATELLITE COMMUNICATIONS. DXV-200L(RIGHT UPPER) is LINEAR AMPLIFIER for 200Watts. and several POWER SUPPLYS TABLE for 1kW EQUIPMENTS MFJ-989D is 1500Watts ANTENNA COUPLER I will set 1kW LINEAR AMP at the left side of MFJ TUNER. Table made by 2by4 materials for heavy equipments.

BACK TO QRO PROGRAM INDEX

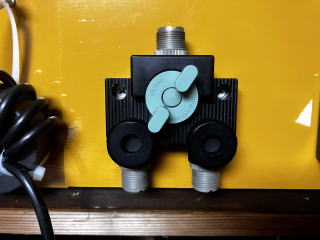

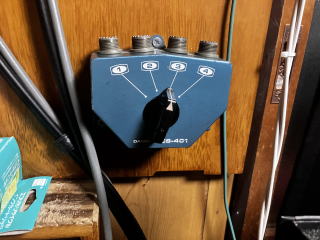

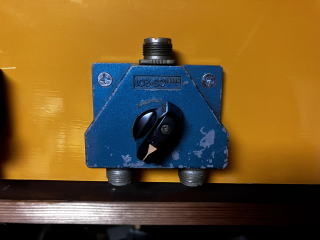

CS-401 CS-201 CX-210 CS-201とCS-401は1970年代に購入したものでないかと？ CX-210も相当古く1990年代の製品と思われる 2025.12.04 CS-201同軸切替器をLINEAR AMPの入力に挿入したところ　挿入前に200Wに調整した出力が130W迄減少した　同軸切替器の挿入損失は0.05dB（DC～500MHz CX-210カタログ値）だが　10log(130W/200W)は-1.87dBである　(同軸切替器無しではLINEAR INPUT 19W/OUTPUT200W) EXCITER側でどれだけ出力を増加したら200Wになるかを計測すると　同軸切替器を挿入した場合はLINEAR INPUT 28W/OUTPUT200Wなので　10log(28W/19W)は1.68dBに相当する この酷い結果には驚いた　同軸ケーブルには問題がないので　同軸切替器での損失しか考えられない　ここで何かしらのインピーダンスドロップがあれば熱の発生やインターフェアも発生するかも知れない　対策案として今迄は安易に使用していた同軸切替器だが使用を止めてアンテナカプラーのANT切替器だけで切替を行うことにした 2025.12.05(Fri.) ところが原因はLINEAR AMPの入力SWRが高い故の誤動作が原因だった 2025.12.10(Wed) ANT選択は全てCOUPLERの切替スイッチで行うことに変更した 2025.12.05(Fri.)

BACK TO QRO PROGRAM INDEX

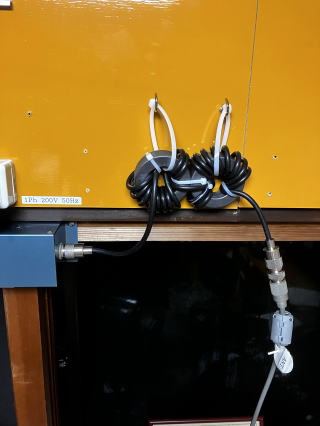

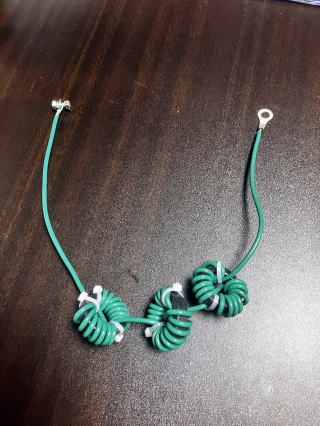

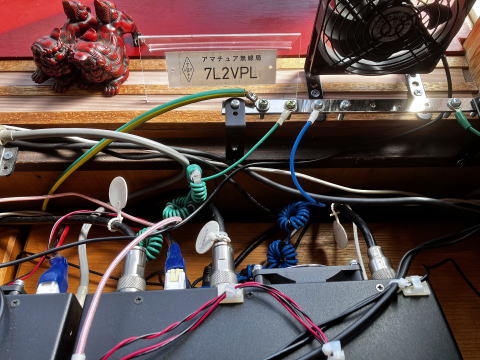

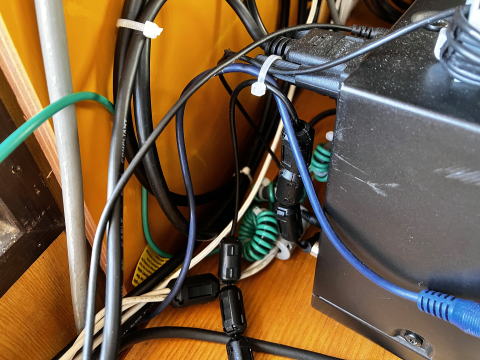

COMMON MODE FILTER FOR EARTH FT29-43 x3 AWG18 1.9m LINEAR AMP EARTH TERMINALに接続　2025/11/01 IC-7300,IC-9700,IC-7700 EARTH TERMINALに接続　2026/06/16 COMMON MODE FILTER for EARTH IC7300(GREEN ONE), IC-9700(BLUE ONE) コモンモードフィルターをアースに取り付けました COMMON MODE FILTER for EARTH IC7700(GREEN ONE) アースは2式あります　一つは1970年に工事したもので2025年に接地抵抗計で計測したところ13Ωと未だ良好です もう一つは2025年に追加したもので2mLのアース棒2本を連結して打ち込み 接地抵抗は13Ωです I have a pair of Earth systems. One is two terminals from right edge. Another one is three terminals from left edge. One is constructed in 1970' when I was young.(Right) It's so OLD one but Earth resistence is 13 ohms so It's still good. Another one is constructed in this year 2025(Left) and It's resistence is also 13 ohms.

BACK TO QRO PROGRAM INDEX

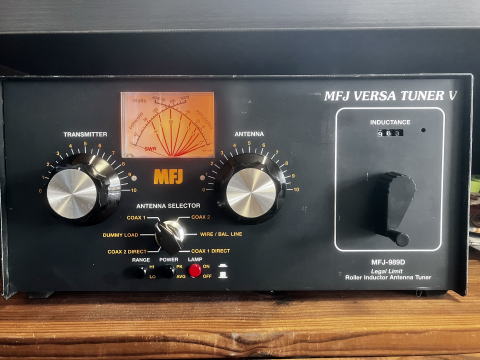

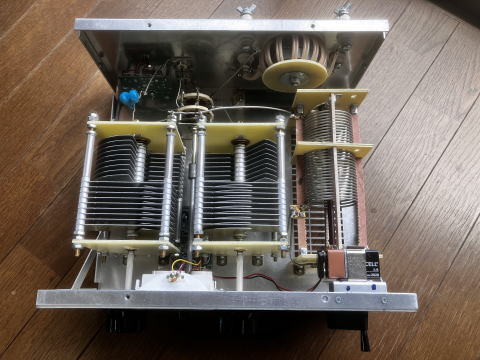

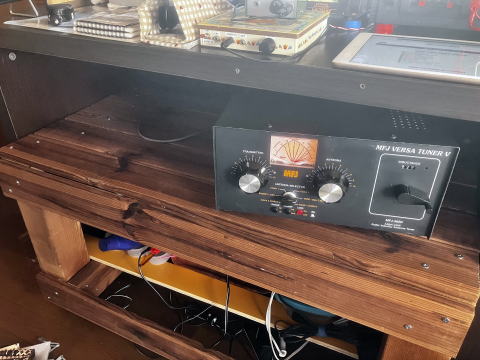

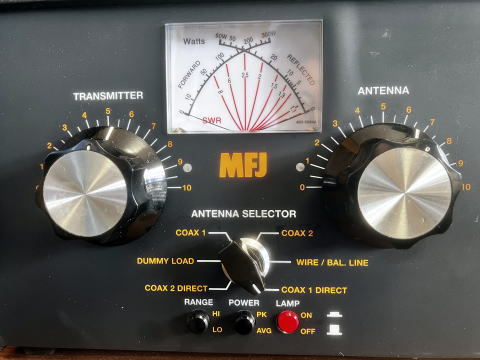

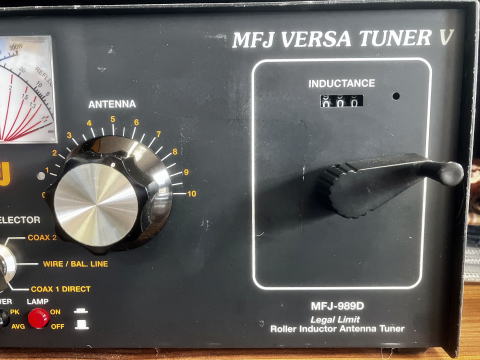

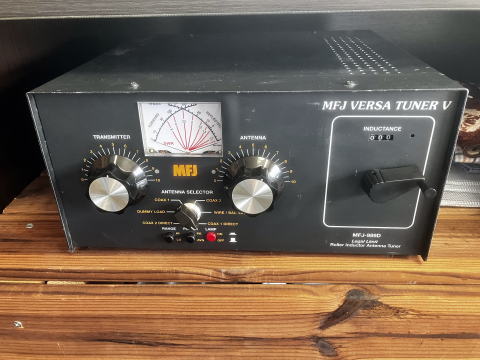

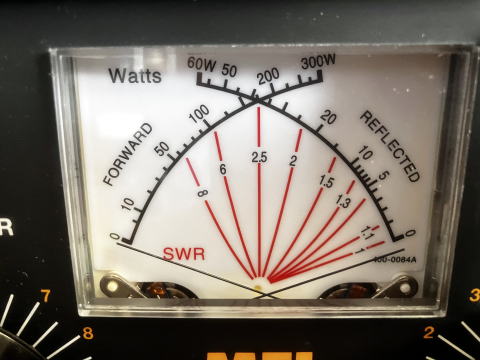

MFJ-989D 1500 Watts VERSA TUNER V

BACK TO QRO PROGRAM INDEX

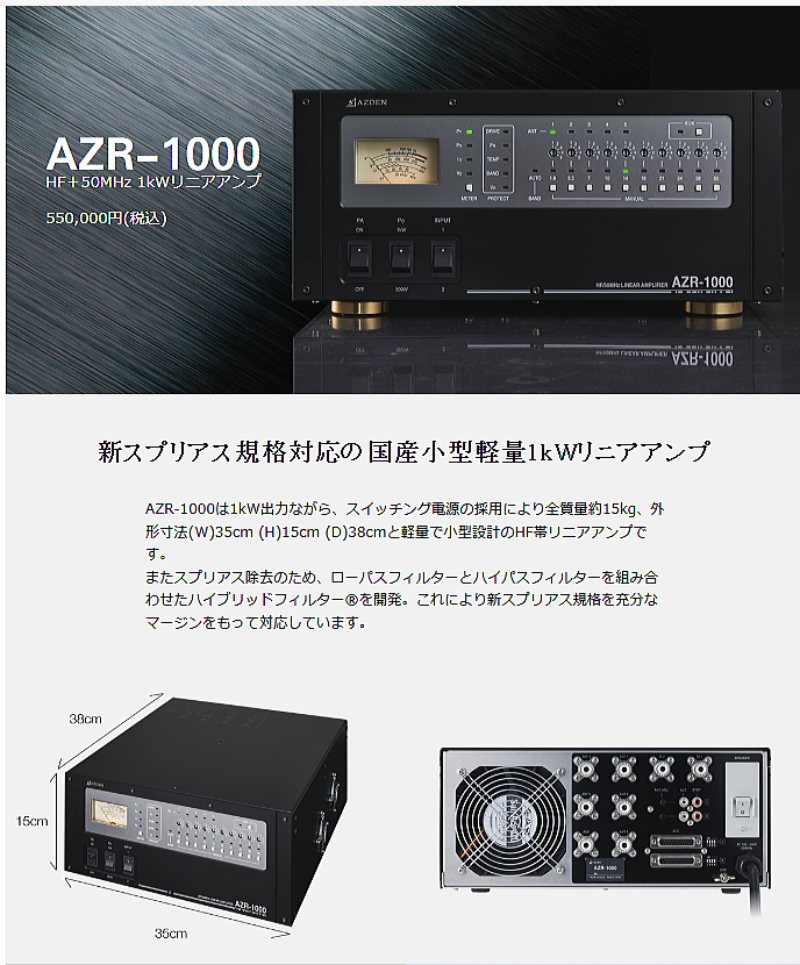

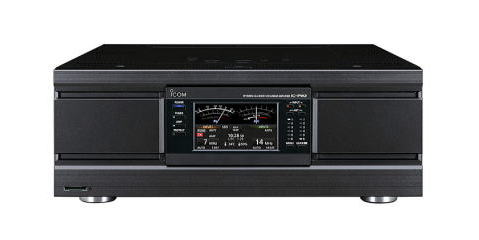

500/1000W LINEAR AMPの選定条件・仕様 Apr.27 2025 　１．周波数・バンド 　　1.8MHz～50MHz/1kWとする 　　永く使用することを考えると、周波数は限定的でなく50MHzまで使用出来るのが望ましい 　　50MHzは最初の申請では外すかも知れないが、将来運用できる可能性を保持しておきたい 　２．エキサイターとバンド選択、アンテナ選択が同期出来ること 　　マニュアル選択は操作性が著しく劣るし誤操作、リニアの故障原因になる 　３．出力 　　最大出力はやはり1kWが望ましい 上記3点を考慮して選定したいと考えています。 Apr.27.2025 第一候補　PW-2/ICOM 私のRIG構成はIC-7300、IC-9700、IC-7700とICOMで占めています　ですからリニアとエキサイターのI/F親和性はPW-2がベストでしょう　ANT選択も6個でAUTO TUNER内臓はシャックのミニマイズが図れます　ANT群を直接PW-2に繋ぐだけで他に何も必要がありません　同軸切替器も撤去できます　シャックがスッキリするでしょう 第二候補　AZR-1000/AZDEN

BACK TO QRO PROGRAM INDEX

1. ANTENNA COUPLER MFJ-989DのANT COXIALCONNECTORは2個なので、2本の1kW ANTを検討する 2.W735とTV-1520 以外は200W SYSTEMにそのまま残すつもりでいるがVERTICALも捨てがたい　地上に直に立てたVERTICALだがV-DPよりノイズが少なく弱いDX SIGSも聞き易い　次の交信例ではV-DPに切替えると2局ともNOISEに埋もれてしまった 2025.4.30 19:37UTC IK1LBL Mario Italy 14023 CW His449 My539 2025.4.30 19:48UTC SA8RG　Sanyi Sweden 14023 CW His339 My569 3. 2026.07.10 1kW変更申請での補正申請書のアンテナの実際 出来れば1本のアンテナで申請したかったので申請書初版はW3EDPマルチバンドワイヤーアンテナで申請 絶対値利得はDPと同じ2.14dBiとした　電界強度算出結果は全バンド基準値を下回っていたが 総務省から補正依頼が届き記載したW3EDPの利得の参照元資料を添付しなさいとの指示　確かにW3EDP ANTは高調波ANTであり全てのバンドで利得がDPと同じではいい加減過ぎたので猛反省　インターネットで検索するも設置環境により動作は様々との記述　ましてや利得についての記述は何処にも無い　私は空中線理論に疎いので以前からMMANA-GALで学んで見たい想いを抱いていた　MMANA-GALでW3EDPをシミュレーション出来ればその計算結果を添付したらどうかと思いインストールして試行錯誤した　もし利得に関する記事があったとしても自身で理解できない数値を書き込むより今後の総務省からの問い合わせにも自力で返答出来るやもしれないと思い　マ二ガルで最適化した初版より10m長くしたW3EDPで補正申請した　しかし計算結果の絶対利得の信憑性はと言うと何とも言い難い　総務省が何と言ってくるか？　それにエレメントが長くなった（35.9m）事で道路との距離が10m近くなって6mとなり　ハイバンドについては計算結果の絶対利得が大きいので基準値を上回ってしまい14MHZ以上は道路から20m以上離れた別のV-DPとDPにより申請した　基準値も令和7年8月1日の改定で1.8MHz～7MHzが非常に小さくなり厳しくなっています　2026.07.11 July 11, 2026: The Antenna in the Amendment Application for 1kW License I had hoped to apply using just a single antenna, so the initial application specified a W3EDP multiband wire antenna, with its absolute gain set at 2.14 dBi—the same as a standard dipole (DP). Although the calculated field strength was below the regulatory limits for all bands, but I received a request for amendment from the Ministry of Internal Affairs and Communications (MIC) instructing me to attach the source documentation for the W3EDP's gain. I realized that the gain was identical across all bands that why W3EDP is a harmonic antenna, Online searches revealed that the antenna's performance varies significantly depending on the installation environment, and I could find no specific data regarding its gain. Since I lack expertise in antenna theory, I had long wanted to learn using MMANA-GAL. I thought that if I could simulate the W3EDP in MMANA-GAL and attach the results, it might be allowed by MIC; so, I installed the software and proceeded through trial and error. Even if I had found an article on gain of W3EDP, I felt that submitting figures I didn't personally understand would be unwise; by doing the simulation myself, I might be better prepared to answer any future inquiries from the MIC. Consequently, I submitted an amendment application based on a W3EDP design optimized in MMANA-GAL that was 10 meters longer than the original. However, the reliability of the calculated absolute gain is questionable; I wonder what the MIC will say. Furthermore, the increased element length (35.9m) reduced the clearance from the road from 10m to 6m. For the higher HF bands, the calculated absolute gain was exceed the regulatory limits, so for frequencies of 14 MHz and above, I applied using separate V-DP and DP antennas located more than 20 meters away from the road. It is worth noting that the regulatory limits are becoming much stricter following the revision effective August 1, 2025, particularly for the 1.8 MHz to 7 MHz range. July 11, 2026.７L2VPL/Hide VERTICAL ANTENNA/V4-XH W735 40/80m DUAL BAND DIPOLE V-DIPOLE /TV-1520 3R5 WINDOM ANTENNA FT-240 #61x2 HIGH POWER BALLAN FT-240 #43 HIGH POWER BALLAN W3EDP ANTENNA Max Power of Coax Cable Antenna LayOut on Application for 1kW License 　　2026.07.10 第1回補正 Amendment for 1st time. 　　　　1.空中線利得について、記載した値の参照元資料の添付（W3EDP） 　　　　2.設置場所でのテレビラジオの受信状況書の修正 　　　　3.防護指針計算書の修正 　　　　4.その他工事設計書の軽微な修正 　　2026.07.25 第2回補正 Amendment for 2nd time. 　　　　1.全ての空中線について、立体図の追加添付 　　　　2.空中線利得について、記載した値の参照元資料の添付（TV1520） 　　　　3.設置場所でのテレビラジオの受信状況書の修正 　　　　4.防護指針計算書の修正

BACK TO QRO PROGRAM INDEX

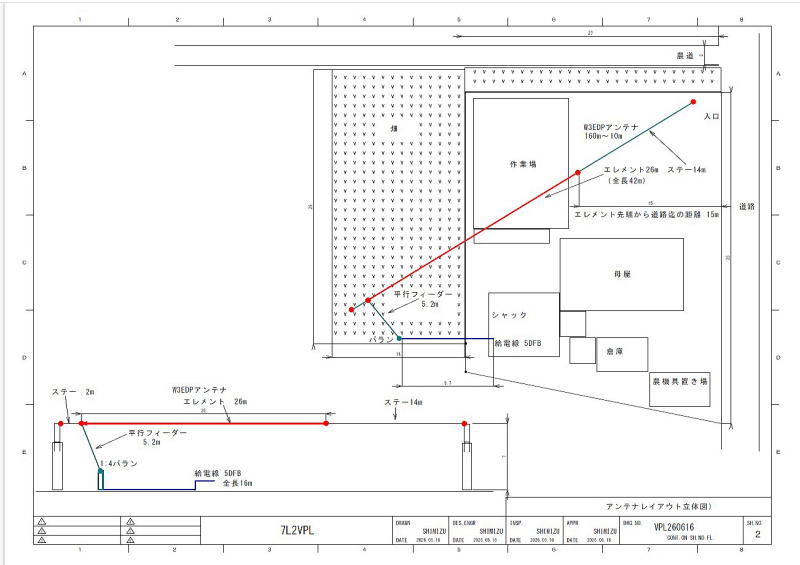

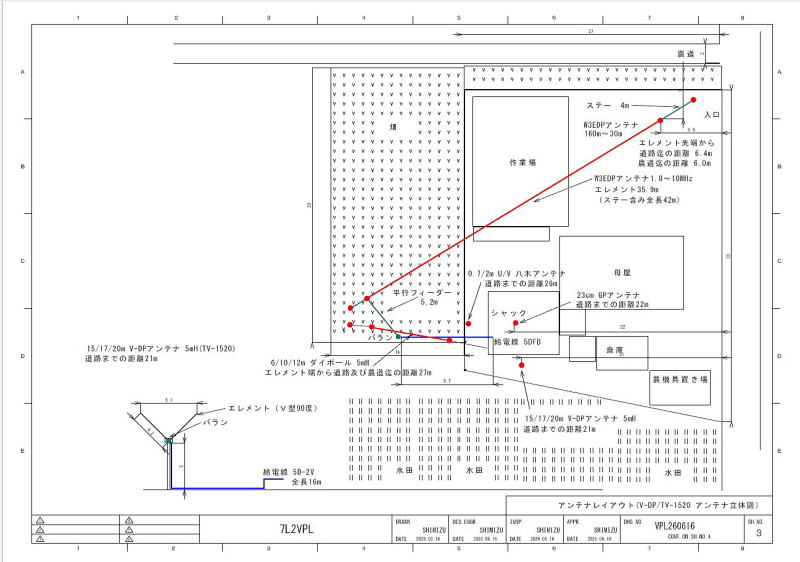

補正1回目のアンテナレイアウト/2026.07.10
アンテナ構成：W3EDP(1.8MHz-10MHz)
V-DP(14MHz,18MHz,21MHz)、DP(24MHz,28MHz,50MHz)

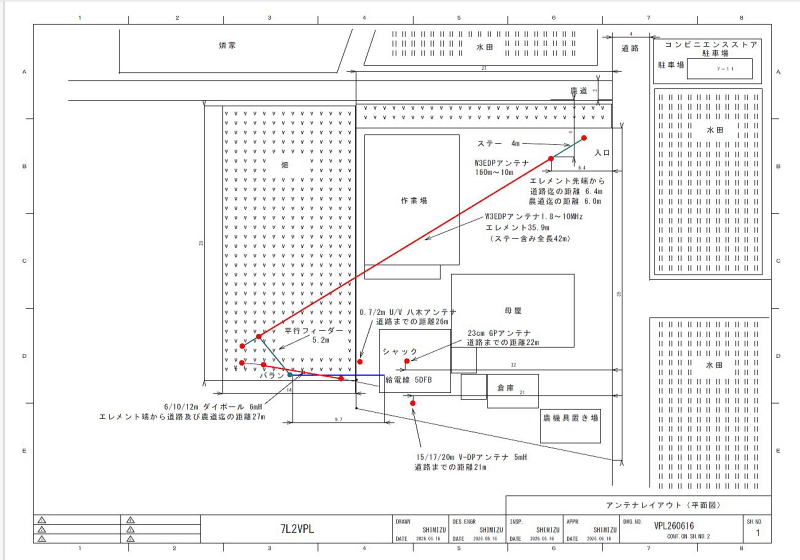

 Amendment application for 1st/2026.07.10
CONSIST OF ANTENNA：W3EDP(1.8MHz-10MHz)
V-DP(14MHz,18MHz,21MHz)、DP(24MHz,28MHz,50MHz)

Back to ANTENNA PLAN's INDEX

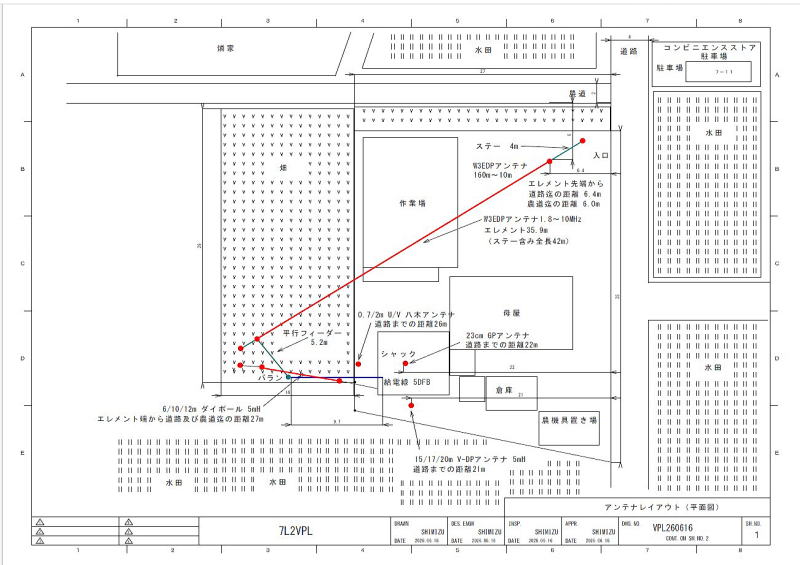

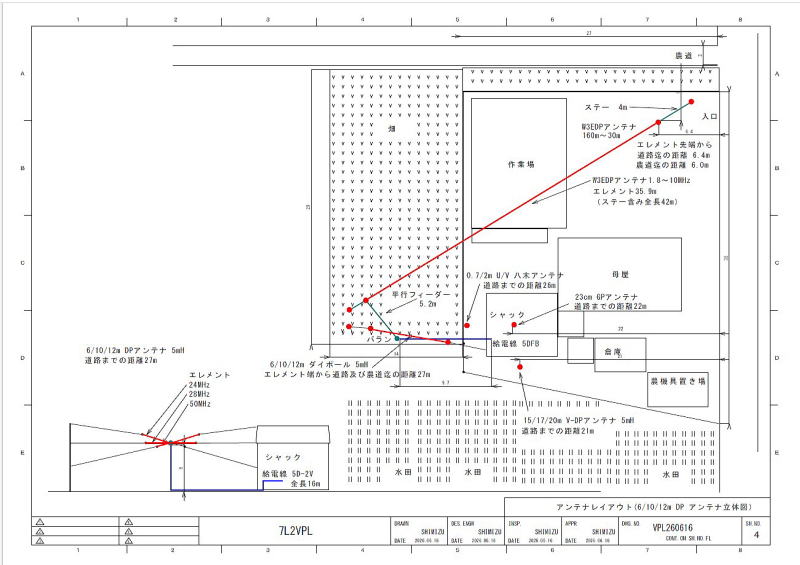

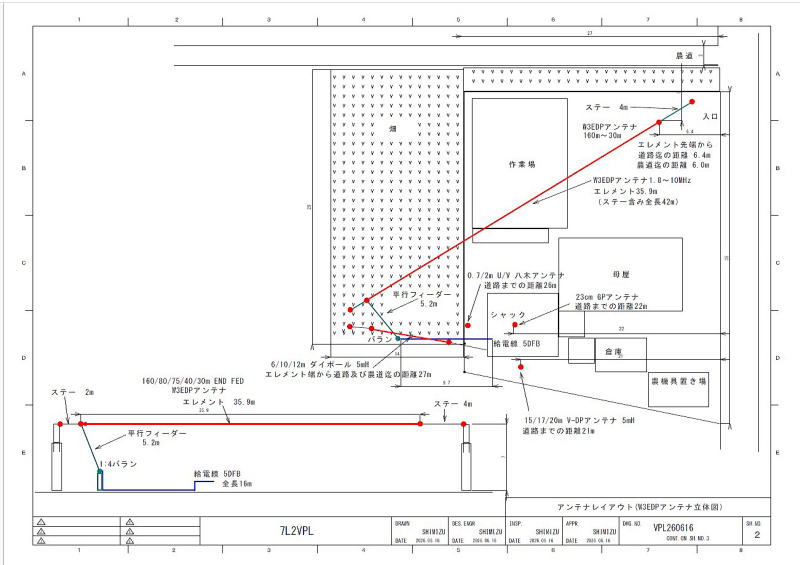

補正2回目のアンテナレイアウト/2026.07.25
アンテナ構成：W3EDP(1.8MHz-10MHz) Wire Length 35.9m
V-DP(14MHz,18MHz,21MHz)、DP(24MHz,28MHz,50MHz)

 Amendment application for 2nd/2026.07.25
CONSIST OF ANTENNA：W3EDP(1.8MHz-10MHz) Wire Length 35.9m
V-DP(14MHz,18MHz,21MHz)、DP(24MHz,28MHz,50MHz)

Back to ANTENNA PLAN's INDEX

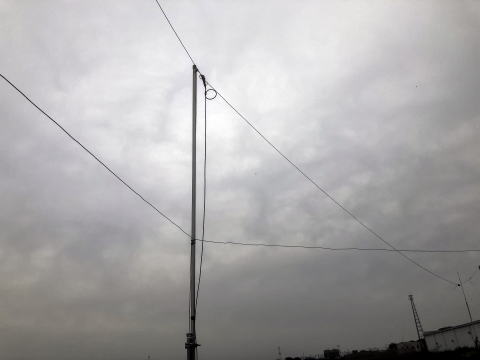

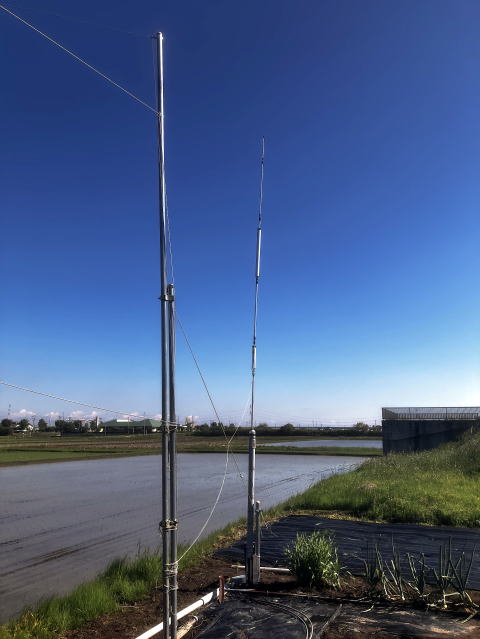

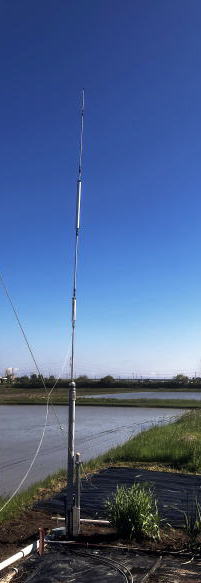

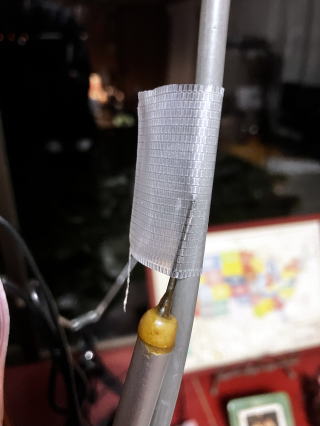

TRAPPED VERTICAL ANTENNA MODEL:V4XH　/MINI MULTI ANTENNA Co.,Ltd BAND：7/10/14/21/28MHz /ELEMENT LENGTH:5.92m /MAX POWER RATINGS:3kW PEP /WEIGHT:6kg 地上に直に立てたVERTICALだがV-DPよりノイズが少なく弱いDX SIGSも聞き易い　次の交信例ではV-DPに切替えると2局ともNOISEに埋もれてしまった 2025.4.30 19:37UTC IK1LBL Mario Italy 14023 CW His449 My539 2025.4.30 19:48UTC SA8RG　Sanyi Sweden 14023 CW His339 My569 2026.07.11　現状の問題点は28MHzがリグ内臓のATUでチューニングが取れないこと　28MHzは現在使用不可です　KURANISHIのNT636ではチューニングが取れたんですが SET UP DATA is BELOW  FREQ. SWR  Z(ohm)   7.000 1.0  42   7.096  1.5    7.159  2.0    10.008  1.1    10.100  1.75  35  10.122  2.0    14.026  1.0  42  14.131  1.5    14.220  2.0    21.055  1.7  42  21.185  1.65    21.514  1.75    28.020  2.3    28.660  2.0    30.176  1.8   2026.07.11 I am interested in W3EDP MINI VERTICAL now. 今W3EDPバーチカルにとても興味を持っています。現在使用中のMiniMulti-V4XHと同じバンド仕様でサイズも大き過ぎません　ラダーラインの片側（アース側）がW3EDPはカウンターポイズですからアース工事も不要です　それにしても40m-10mのバーチカルのカウンターポイズが1.3mとは驚きます　私の設置環境（畑の隅）に最適ですので是非トライしてみたいと思います　MiniMulti-V4XHはアース棒とコンジットパイプを打ち込んでいます Eement:5.1m Ladder Line:1.3m Back to ANTENNA PLAN's INDEX

W735 40/80m DUAL BAND DIPOLE/TOTAL LENGTH 26m 40mBAND WIRE(FULLSIZED) 10.95m *2 80mBAND WIRE(SHORTENED) (10.95m+2.9m)*2 MAX POWER RATINGS 1.2kW PEP 40m VSWR BELOW 1.5 -75kHz - +75kHz 80m VSWR BELOW 1.5 -15kHz - +15kHz 【PLAN-1.】 現用のW735 DIPOLEを改造して1kW ANTにするPLAN 80mの帯域幅が狭いので80mローディングコイルを取り去りフルサイズのエレメントをバランに新規取り付ける 給電点の位置は80mBANDのWIREを直線で張れる位置に移動する 【PLAN-2.】 現用の160m LongWire ANTの改造 PLAN-1のDIPOLEに160mのFULLSIZED WIREをBENTしても良いから取り付けられるか？　 可能であれば、高さは不十分でも現用の41m LENGTH BENT LONG WIRE 4mHよりも大いに期待できるだろう W735は保険で残すことにするが移動局のアンテナとして使用する事にして1.8～10MHzはW3EDPで代替えすることにする　2026.07.11 Back to ANTENNA PLAN's INDEX

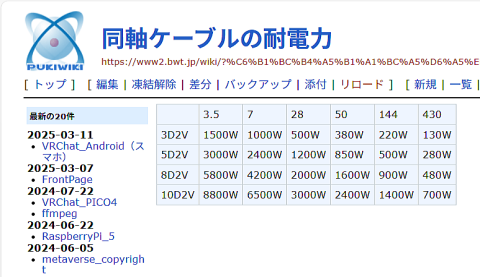

Source: UKIWIKIREFERENCE:PUKIWIKI Back to ANTENNA PLAN's INDEX

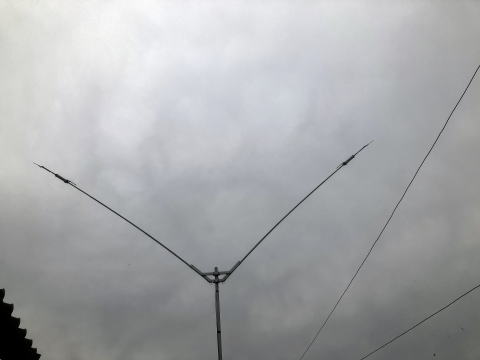

TV-1520 FREQ.: 14/18/21MHz ELEMENT:4.23m*2 WEIGHT:5.8kg MAX POWER RATINGS:2kW SSB/1kW CW ローカル局から提供されたV-DIPOLE、MODELが不明だがTV-1520で 間違いなさそう 建設時、アナライザーで測定したSWRの結果は以下の通り 14.940 SWR1.7 18.030 SWR1.5 21.048 SWR1.5 51.000 SWR1.5 51MHzはSWRは低いものの共振していないということだろうから 申請書への記述は勿論外すべきだろう 【PLAN-11.】 V-DPは現在は5mHだが少し高くしてローター回転化のPLAN 現在までの実績では国内QSOにもFT8（DX）にも比較的良い結果を 得ているのでローターすると更に期待できる 【PLAN-12.】 1kWを考慮してV-DPの同軸ケーブルを5D2Vから8D2Vに交換 する

Back to ANTENNA PLAN's INDEX

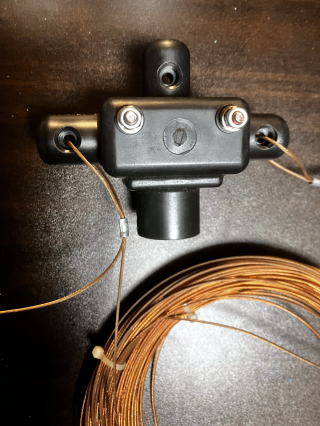

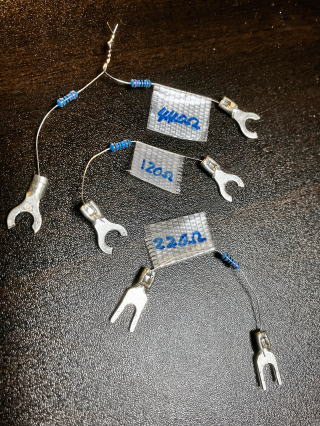

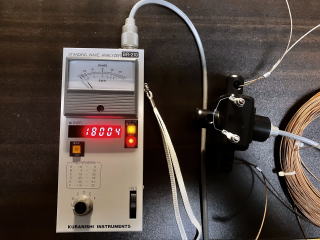

3R5 WINDOM ANTENNAに付属している1:4 BALLANの単体テスト 地上高は精々6m位にしかならず給電点インピーダンスが低下することが予想されるので　220Ω、120Ω、440ΩでのBALLAN単体での動作確認を行い実際に設置した際のトラブルシューティング資料になればと考えた BR210 KURANISHI INSTRUMENT 220Ω、120Ω、440Ωの抵抗でSWRとインピーダンスを計測する 3R5 WINDOM ANT's ATACHED BALLAN(1:4) test1/LOAD:220 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 1.20 50 3.5 1.10 50 7 1.15 50 10 1.10 50 14 1.15 48 21 1.08 41 28 1.03 40 3R5 WINDOM ANT's ATACHED BALLAN(1:4) test2/LOAD:120 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 1.65 28 3.5 1.55 29 7 1.50 33 10 1.60 37 14 1.60 42 21 1.60 53 28 1.60 60 3R5 WINDOM ANT's ATACHED BALLAN(1:4) test3/LOAD:440 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 2.40 89 3.5 2.30 88 7 2.20 80 10 2.20 70 14 2.20 53 21 2.10 34 28 2.00 22 2025.12.16(Tue) この試験結果では給電点インピーダンスが既定の200Ωより低下してもなんとか使えそうだが200オームを越えるケースでは良くないようだ このバランの外形から200W CWも厳しいかな？　この付属バランで一度試してからハイパワー対応のバランを自作し交換する予定

BACK TO 1kW ANTENNA INDEX

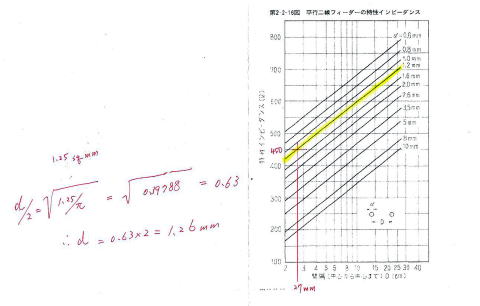

W3EDP ANTENNA[The 85ft wire Tuned 10m～160mW3EDP ANT] 1kWの変更申請時にアンテナとして選んだのはW3EDPでした、そのゲインについてインターネットで調べても何処にも見つかりません、ワイヤーの長さ、使用可能なバンドについても使用環境で大きく変わるようですから仕方ないかも知れません　ただ、変更申請の補正が入りW3EDPアンテナの利得を参照した書類、その根拠を示さねばならなくなりましたので現在困っているところです　2026/7/7 ローカルの友人JR1WYWがAIでW3EDPについて調べてくれました　興味ある結果でした W3EDPアンテナに関するAIの回答へのリンク W3EDPアンテナをMMANA-GALでシミュレートにトライ The article of W3EDP ANT is here. W3EDP W3EDP antenna is a multiband wire antenna for 6m to 80m. 1:4 BALUN FT-240 #43 バイファイラー巻バランの試作　 2025.12.17(Wed) 450Ω Ladder Feeder 1.25sq KIVを使用して450Ωの梯子フィーダーを設計すると特性インピーダンス表からワイヤーの間隔は27mmであることが解りました Back to ANTENNA PLAN's INDEX

2026/07/06 Mon.

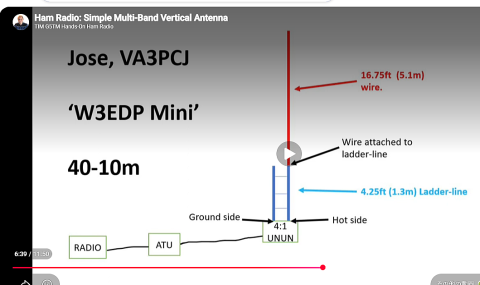

My local friend JR1WYW searched summary of W3EDP on AI
友人がAIでW3EDPについて調べてくれました

W3EDP ANTENNA

バド別・ざっくり空中線利得（dBi目安）160mバンドでの W3EDP の利得イメージ結論から言うと
、W3EDP をそのまま 160m に使った場合の空中線利得はかなり低く、−10 dBi 前後まで落ちることが多いです。

ワイヤ長：約 26m（85ft）、160mの波長：約 160m（1.8MHz付近）つまり、電気長：わずか約 0.16λ（1/6λ程度）

Back to W3EDP

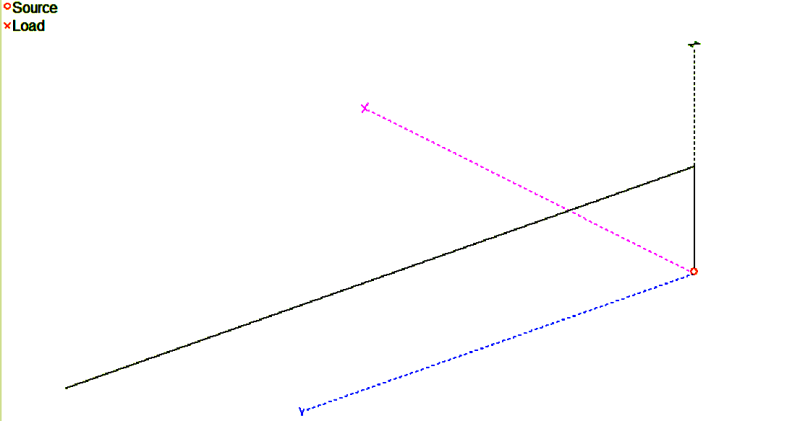

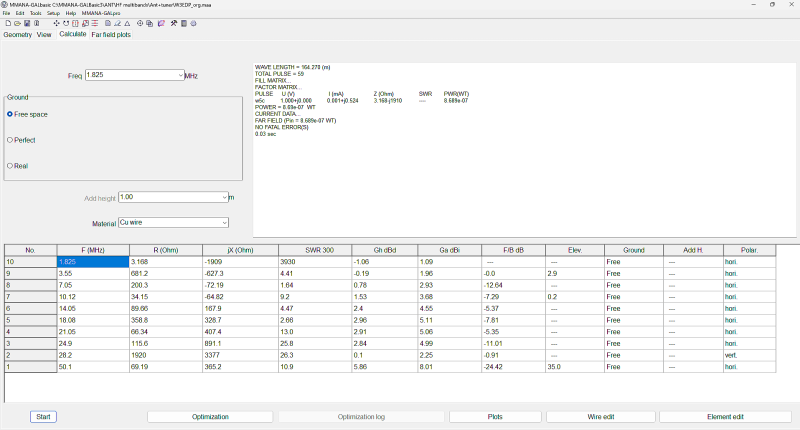

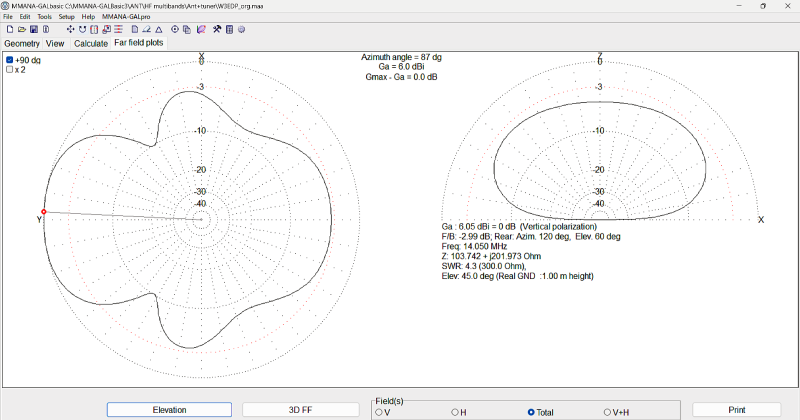

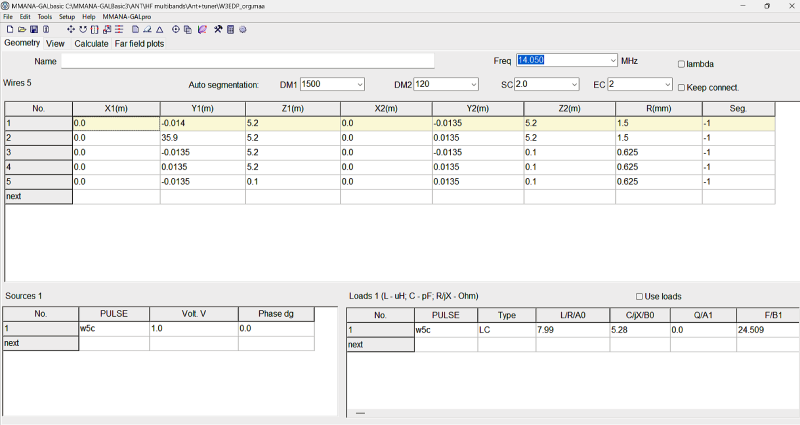

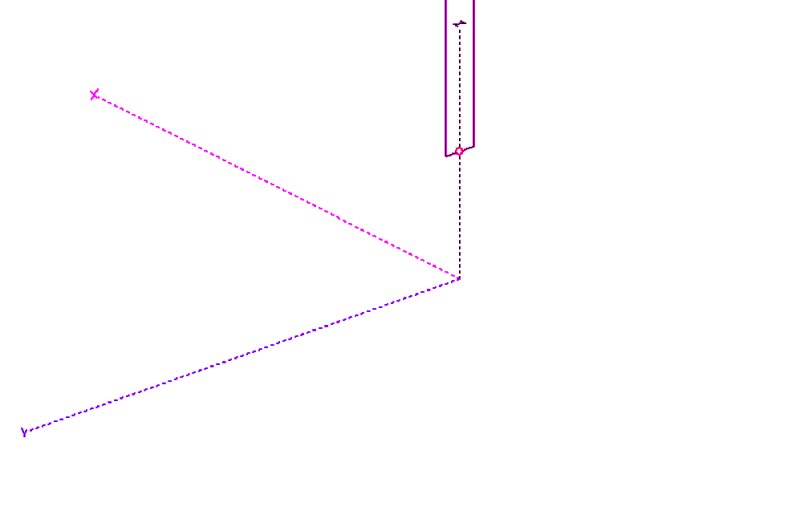

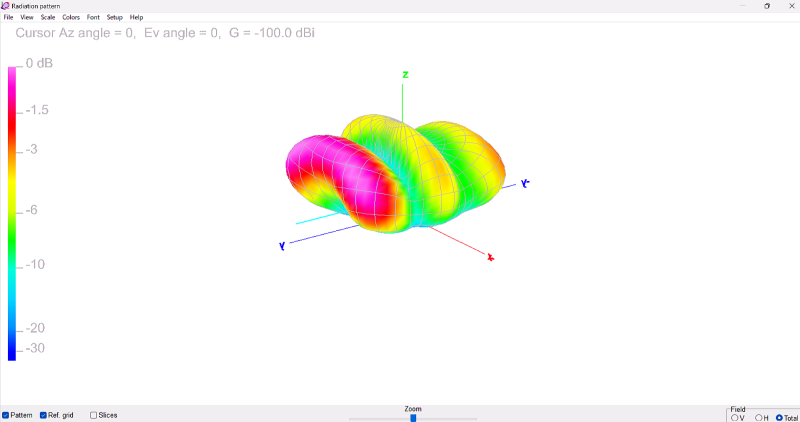

GEOMETRY VIEWD FEED POINT FEEDER TOP CALC/ Absolute Gain[dBi] SWR基準値300Ωでの絶対値利得の計算結果です（Free Space） 給電点インピーダンス（1:4バランの出力側）はバンドごとに変化しますが300Ω基準値としています 1.8MHzは使用できないかも知れません　その時はどうするか？ 14.050kHz Far Field 3D 14.050kHz Horizontal and Vertical Far Field

BACK TO W3EDP

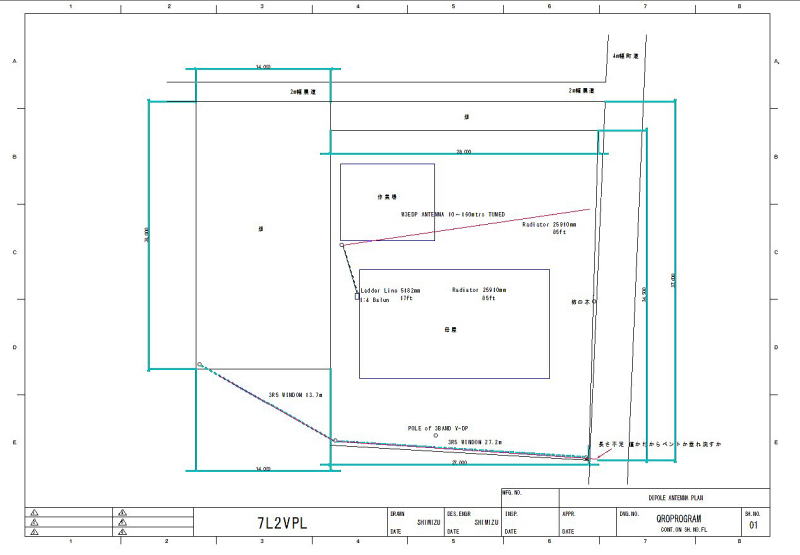

3R5 WINDOM ANT(10m～80m)、W3EDP ANT(10m～160m)の設置計画図
現用の160m LongWireは4mHと低く送受ともにNGなので改善したい

Back to ANTENNA PLAN's INDEX

BACK TO QRO PROGRAM INDEX

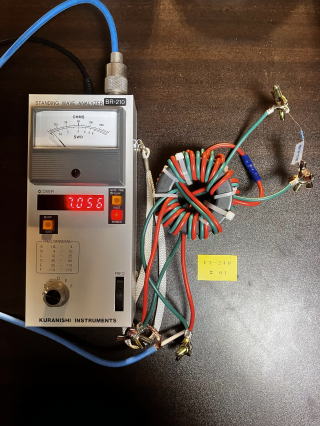

2025.12.16 3R5 WINDOM ANTENNA に取り付ける高電力用のバランを試作してSWRの測定をした FT-240#61x2, Wire:1.25sq 1mx4 BALLAN(1:4) test1/LOAD:220 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 1.08 46 3.5 1.05 47 7 1.08 48 10 1.10 50 14 1.15 52 21 1.25 54 28 1.30 55 FT-240#61x2, Wire:1.25sq 1mx4 BALLAN(1:4) test2/LOAD:120 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 1.65 28 3.5 1.60 30 7 1.70 40 10 1.70 50 14 1.80 62 21 2.25 82 28 2.50 90 FT-240#61x2, Wire:1.25sq 1mx4 BALLAN(1:4) test3/LOAD:440 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 2.30 89 3.5 2.20 85 7 2.20 75 10 2.05 70 14 1.85 53 21 1.52 40 28 1.20 36 2025.12.16(Tue)

Back to ANTENNA PLAN's INDEX

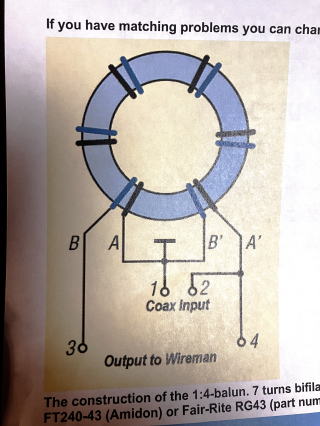

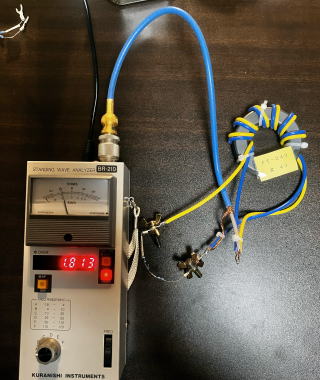

W3EDP ANTENNAの製作記事の中に掲載されていたBALLANを試作して実験した 構造はとてもシンプルなFT-240 #43を使用したバイファイラー巻のバランだが良い結果を得られたのでこれから製作する[The 85ft wire Tuned 10m～160mW3EDP ANT]に採用します 2025.12.17(Wed) FT-240#43, Wire:1.25sq 60cmx2 BIFILAR WOUND BALLAN(1:4) test1/LOAD:220 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 1.04 46 3.5 1.05 46 7 1.05 46 10 1.05 46 14 1.05 46 21 1.06 48 28 1.10 50 FT-240#43, Wire:1.25sq 60cmx2 BIFILAR WOUND BALLAN(1:4) test2/LOAD:120 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 1.65 25 3.5 1.60 26 7 1.60 30 10 1.70 32 14 1.70 35 21 1.75 45 28 1.80 58 FT-240#43, Wire:1.25sq 60cmx2 BIFILAR WOUND BALLAN(1:4) test3/LOAD:440 ohm FREQ [MHz] SWR IMP[ohm] REMARKS 1.8 2.15 81 3.5 2.10 81 7 2.10 80 10 2.20 80 14 2.00 70 21 1.80 60 28 1.70 50

Back to ANTENNA PLAN's INDEX

BACK TO QRO PROGRAM INDEX

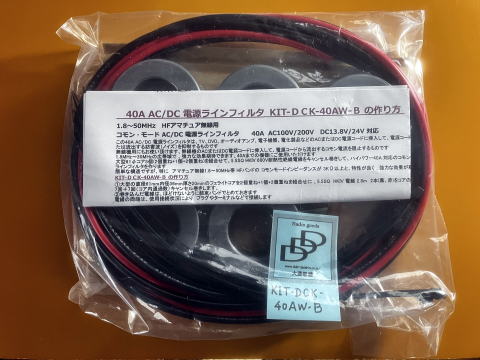

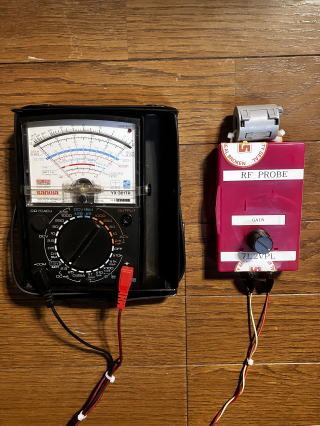

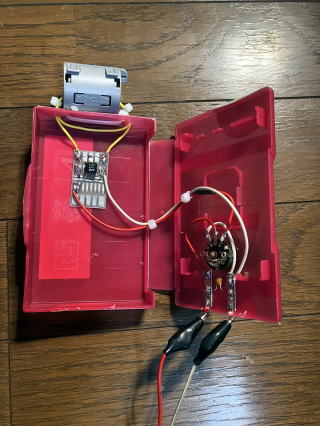

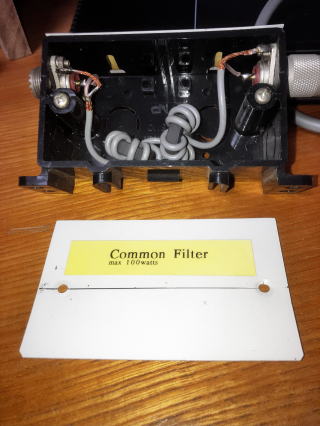

FILTER KIT 100W COMMON MODE FILTER AC100V/200V 20A LINE FILTER DC13.8V/24V 40A LINE FILTER COMMON MODE FILTER for COXIAL CABLE MEASURMENT OF RF CURRENT RF_PROBE(NEW ONE) 　2025-12-02(Tue) CONCENTRATED COMMON MODE FILTER 　2026.06.12

BACK TO QRO PROGRAM INDEX

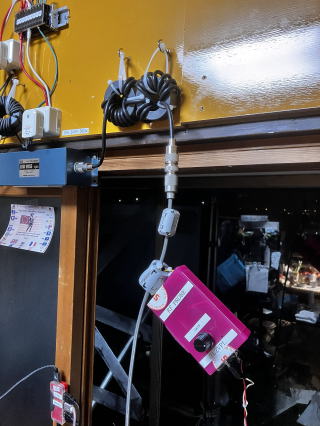

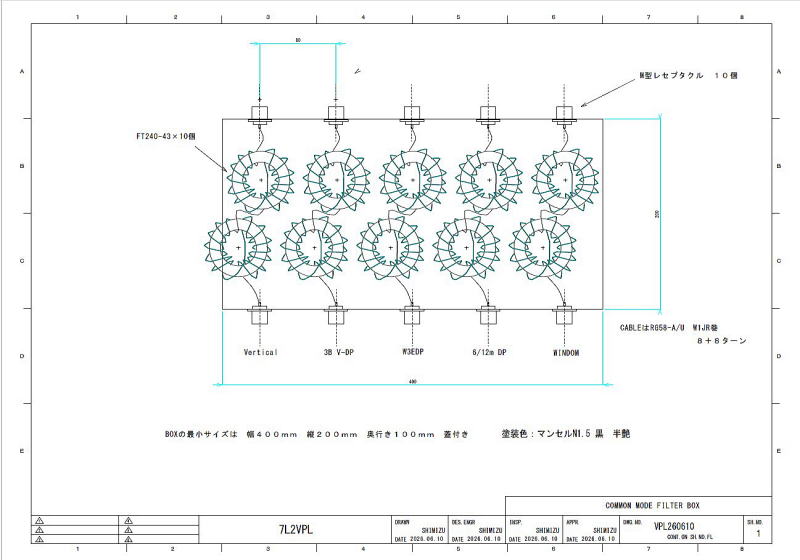

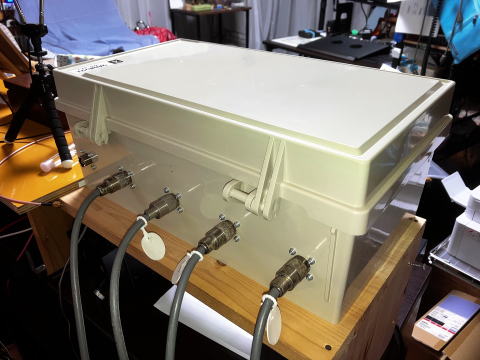

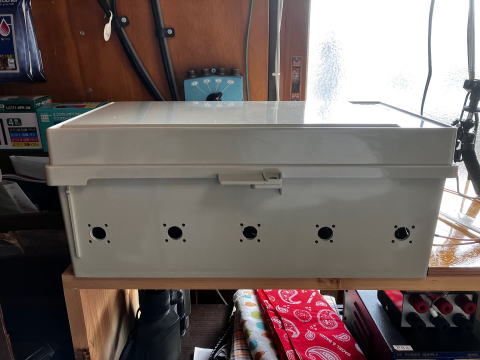

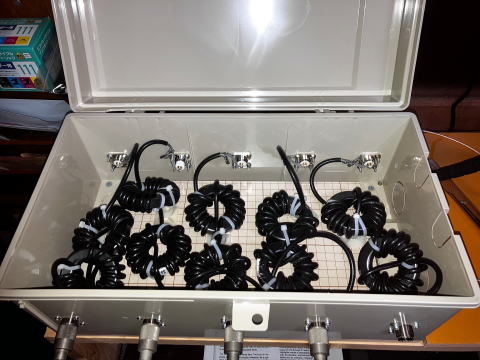

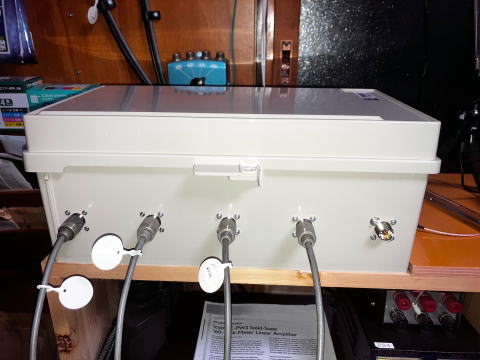

I hope this COMMON MODE FILTERS will prevent RF interference and it's now easy to detach the antenna from the PW-2 during thunderstorms, It’s a significant side benefit. 2026.06.17. inside of the box rear side of the box I can connect 5 antennas to this filter box. 　　　　　 　ANTとLINEAR AMP間に挿入する集中コモンモードフィルターボックスを取り付けます 　ノイズ除去効果と雷鳴時にはアンテナを切り離す事も容易になりますので必須です 　2026.06.12 　 Install a centralized common-mode filter box between the antenna and the linear amplifier. This is essential as it reduces noise and makes it easy to disconnect the antenna during thunderstorms. (June 12, 2026)

BACK TO QRO PROGRAM INDEX

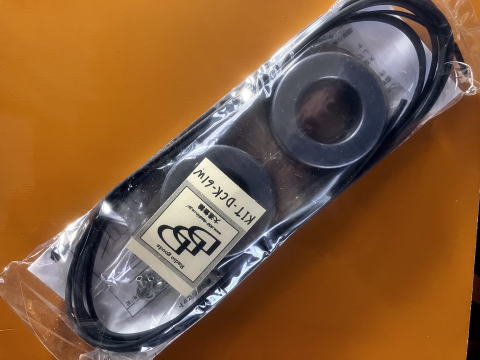

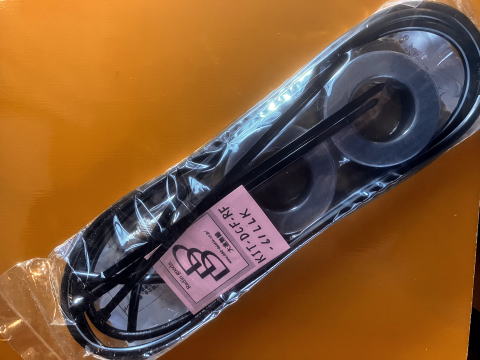

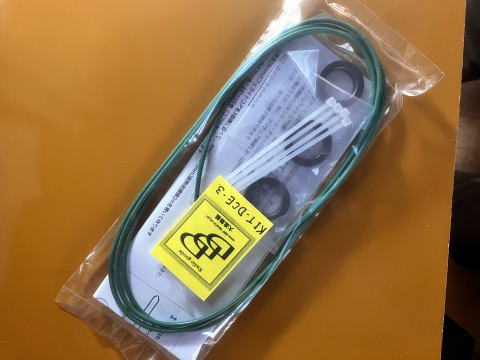

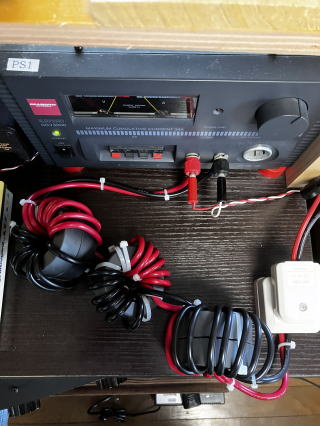

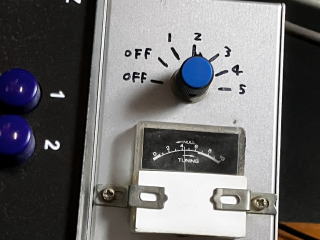

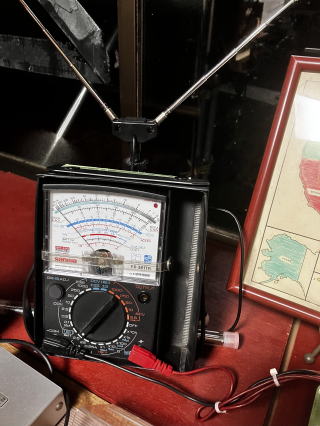

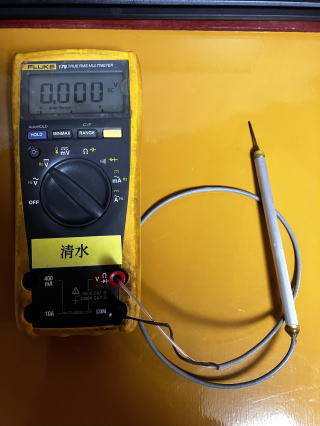

KIT-DCF-RF-61LLK 1.8 - 70MHz MAX POWER RATINGS：1kW 61mm CORE, 3.5D-QEFV KIT-DCK-61W 1.8 - 30MHz AC LINE FILTER 20A 100V/200V KIT-DCE-3 COMMON MODE CHOKE FOR EARTH 1.8MHz - 90MHz FERITE CORE F29-43 *3 AWG18(1.0mm) KIT-DCK-40AW-B 1.8 - 50MHz AC/DC LINE FILTER 40A AC100V/200V DC13.8V/24V FERITE CORE E04RC613620 *5 5.5sq HKIV 2.8m *2 COMMON MODE FILTER FOR EARTH FT29-43 x3 AWG18 1.9m LINEAR AMP EARTH TERMINALに接続　2025/11/01 Back to Common Mode Filter INDEX COMMON MODE FILTERの実践 Max100watts COMMON MODE FILTER これはずっと以前に製作したもので製作記事や時期は不明 IC-7300 に接続　2025/11/01 Back to Common Mode Filter INDEX RFコモンモード電流の測定 2025/11/23 JR1WYW製作のRFコモンモード電流プローブ ゲイン切替え5段階　インジケータの指示値（0～10目盛）でRF電流の大きさを知る　分割フェライトコアに同軸ケーブルを通して検出 FCZ研究所のRFプローブ（太）とデジボルのセット これでも測定できるだろうか？ 測定の実際 JR1WYW作プローブは分割コアに同軸を通します これならノーマルモード、コモンモード電流の アンバランス分RF電流を検出できますね FCZ研究所のRFプローブは先端を同軸に沿わせてみました　これでコモンモード電流を測定できるか？　ちょっと疑問です　疑わしいかな 測定結果 上記の検出機器で測定した結果は以下のようだった 2025/11/23 MEASURING RF COMMON MODE CURRENT/VOLTAGE DATE BAND POWER [Watts} ANT RF PROBE1 GAIN SWITCH RF PROBE1 READ VALUE RF PROBE2 READ VALUE COMMENT 2025.11.23 160 200 LW 2 1 LWが一番大きいかと思ったが意に反した結果だった 80 200 DP 2 4.1 SHORTENED DIPOLE 40 19 DP 2 10 40mには驚き　PWR19Wで最大目盛まで触れてしまうほど大きい 40 77 VERTICAL 2 10 DP（FULL SIZE）より５BAND VERTICALの方が小さい 40 44 DP 1 10 PROBE1の検出ゲインを下げてみた 2025.11.23 80 200 DP 1.042V SHORTENED DIPOLE /FCZ RF PROB+DIGITAL VOLT METER 40 44 DP 2.590V 【注1】RF PROBE1のGAIN SWITCH　GAINの大きさは OFF＜1<2<3<4<5 【注2】RF プローブのリード値はLINEARの使用/不使用に関係ない　Wattageで決まる Back to Common Mode Filter INDEX AC/DC電源用 LINE FILTERの製作・設置 2025.11.24(Mon.) 以下のLINE FILTERを設備した以後に上述の2025/11/23に 測定したRFコモンモード電流が減少するか？興味がある KIT-DCK-61W 1.8 - 30MHz AC LINE FILTER 20A 100V/200V LINEAR AMPの電源に挿入した KIT-DCK-40AW-B 1.8 - 50MHz AC/DC LINE FILTER 40A AC100V/200V DC13.8V/24V FERITE CORE E04RC613620 *5 5.5sq HKIV 2.8m *2 IC-7300のDC 電源に挿入した Back to Common Mode Filter INDEX 測定結果 LINE FILTER挿入後の測定結果を以下に記載した、しかし 数値の信頼性に欠ける気がしている [注1］：160m BANDだけが大きくなっている ［注2］：FCZ研究所のRF PROBE計測値が大きくなっている 2025/11/24 MEASURING RF COMMON MODE CURRENT/VOLTAGE DATE BAND POWER [Watts} ANT RF PROBE1 GAIN SWITCH RF PROBE1 READ VALUE RF PROBE2 READ VALUE COMMENT 2025.11.23 160 200 LW 2 1 LWが一番大きいかと思ったが意に反した結果だった 80 200 DP 2 4.1 SHORTENED DIPOLE 40 19 DP 2 10 40mには驚き　PWR19Wで最大目盛まで触れてしまうほど大きい 40 77 VERTICAL 2 10 DP（FULL SIZE）より５BAND VERTICALの方が小さい 40 44 DP 1 10 PROBE1の検出ゲインを下げてみた 2025.11.23 80 200 DP 1.042V SHORTENED DIPOLE /FCZ RF PROB+DIGITAL VOLT METER 40 44 DP 2.590V 2025.11.24 160 200 LW 2 7.3 160mはLINE FILTER挿入後の方が大きい 80 200 DP 2 1 80m LINE FILTERを挿入したら11.23の測定結果より小さくなっている 40 100 DP 2 8.8 40m LINE FILTERを挿入したら11.23の測定結果より小さくなっている 40 100 VERTICAL 2 1.5 40 100 DP 1 4.2 2025.11.24 80 100 DP 3.290V FCZ RF PROBEは測定値が大きくなっている 40 44 DP 4.098V 【注1】RF PROBE1のGAIN SWITCH　GAINの大きさは OFF＜1<2<3<4<5 【注2】RF プローブのリード値はLINEARの使用/不使用に関係ない　Wattageで決まる Back to Common Mode Filter INDEX ANT同軸ケーブルに挿入するCOMMON MODE FILTERの製作・設置 2025.11.25(Tue.) いよいよ最後に同軸ケーブルに挿入するCOMMON MODE FILTERの挿入実験 KIT-DCF-RF-61LLK 1.8 - 70MHz MAX POWER RATINGS：1kW 61mm CORE, 3.5D-QEFV Back to Common Mode Filter INDEX 設置後RF電流の測定をすると素晴らしい効果が得られた MEASURING RF COMMON MODE CURRENT/VOLTAGE /2025.11.23～2025.11.25 現状の把握　LINE FILTER, COMMON MODE FILTERを挿入する前の状態のRF電流を計測 2025.11.23(Sun) DATE BAND POWER [Watts} ANT RF PROBE1 GAIN SWITCH RF PROBE1 READ VALUE RF PROBE2 READ VALUE COMMENT 2025.11.23 160 200 LW 2 1 LWが一番大きいかと思ったが意に反した結果だった 80 200 DP 2 4.1 SHORTENED DIPOLE 40 19 DP 2 10 40mには驚き　PWR19Wで最大目盛まで触れてしまうほど大きい 40 77 VERTICAL 2 10 DP（FULL SIZE）より５BAND VERTICALの方が小さい 40 44 DP 1 10 PROBE1の検出ゲインを下げてみた 2025.11.23 80 200 DP 1.042V SHORTENED DIPOLE /FCZ RF PROB+DIGITAL VOLT METER 40 44 DP 2.590V LINE FILTERを装着後のRF電流を計測 2025.11.24(Mon) DATE BAND POWER [Watts} ANT RF PROBE1 GAIN SWITCH RF PROBE1 READ VALUE RF PROBE2 READ VALUE COMMENT 2025.11.24 160 200 LW 2 7.3 160mはLINE FILTER挿入後の方が大きい 80 200 DP 2 1 80m LINE FILTERを挿入したら11.23の測定結果より小さくなっている 40 100 DP 2 8.8 40m LINE FILTERを挿入したら11.23の測定結果より小さくなっている 40 100 VERTICAL 2 1.5 40 100 DP 1 4.2 2025.11.24 80 100 DP 3.290V FCZ RF PROBEは測定値が大きくなっている 40 44 DP 4.098V ANT CABLEにCOMMON MODE FILTERを装着後のRF電流を測定 2025.11.25(Tue) DATE BAND POWER [Watts} ANT RF PROBE1 GAIN SWITCH RF PROBE1 READ VALUE RF PROBE2 READ VALUE COMMENT 2025.11.25 160 200 LW 2 0 160mのRF COMMON CURRENTはゼロ 80 200 DP 2 0 80mのRF COMMON CURRENTはゼロ 40 200 DP 2 0.2 40mのRF COMMON CURRENTはほぼゼロ 40 200 VERTICAL 2 0 40mのRF COMMON CURRENTはゼロ 40 200 DP 1 0 40mのRF COMMON CURRENTはゼロ 2025.11.25 160 200 LW 7.54V FCZ RF PROBEは構造上RF COMMON電流の測定には不向きと思う 80 200 DP 3.821V 40 200 DP 15.65V 40 200 VERTICAL 4.369V 【注1】RF PROBE1のGAIN SWITCH　GAINの大きさは OFF＜1<2<3<4<5 【注2】RF プローブのリード値はLINEARの使用/不使用に関係ない　Wattageで決まる 【注3】FCZ研究所のRF プローブは構造上RF COMMON MODE CURRENTの測定には不向きと思う　ノーマルモード、コモンモードのRF電流を零相検出器の　ように検出してアンバランス量を測定すべきだろう Back to Common Mode Filter INDEX 2025-12-02(Tue) JR1WYWから借りたRF_PROBEは大変有効なTOOLだったので アナログテスターを指示計器にしたものを製作した DIODEにはSHOTKEY DIODE 1SS99、 CRAMP COREはTDK ZCAT3035-1330 参考回路図は大進無線殿のHP参照 CASEはRasPiの空箱 fcz研究所の基板はこうした時に非常に便利 回路はいたって簡単だが便利グッズである DC 2.5mAのレンジで読み取れるので読み値を参考数値として記録 Back to Common Mode Filter INDEX

総務省の電波利用電子申請で行いました 申請日：2026年6月18日 １．1kWへの変更申請書の該当送信機 　　第1送信機：IC-7300 100W 　　第3送信機：IC-7700 200W ２．工事設計書、事項書 　　1.9MHz～50MHzについて電波形式、周波数の範囲、変調方式、 　　終段管を記述 ３．添付資料 　　添付資料１：送信機系統図 　　添付資料２：公共放送の受信状況説明書 　　添付資料３：半径50mマップ 　　添付資料４：半径100mマップ 　　添付資料５：半径500mマップ 　　添付資料６：半径1000mマップ 　　添付資料７：50MHz 1kW変更申請理由書 　　添付資料８：給電線の損失計算書 　　添付資料９：防護指針 電界強度計算書 　　添付資料１０：アンテナ平面図 　　添付資料１１：アンテナ立体図 添付資料９の防護指針計算書は固定局全ての周波数範囲の電界強度を俯瞰して観れるようにしなさいと200Wライセンス申請時に修正指示がありましたので今回も144MHz～1200MHzの周波数帯も計算書に含んでいます 2026-06-20(Sat) 07:21 CLOUDY 21C/70F H25C/76F L20C/67F WIND 3m/s E SUNRISE 04:22 SUNSET 18:57 1013hPa I submitted an application for a 1kW license to the Ministry of Internal Affairs and Communications. I have to ready an antenna so I will make a 1:4 balun first and 450 ohms symetrical feeder next. W3EDP endfed multiband wire antenna 160m to 6m Balun: 1:4 Symetrical feeder: 450ohms 5.2m Wire: 26m I will check out that I can use it through 160m to 6m band or not? 補正1回目のアンテナレイアウト/2026.07.10 アンテナ構成：W3EDP(1.8MHz-10MHz) V-DP(14MHz,18MHz,21MHz)、DP(24MHz,28MHz,50MHz)  Amendment application for 1st/2026.07.10 CONSIST OF ANTENNA：W3EDP(1.8MHz-10MHz) V-DP(14MHz,18MHz,21MHz)、DP(24MHz,28MHz,50MHz) BACK TO QRO PROGRAM INDEX

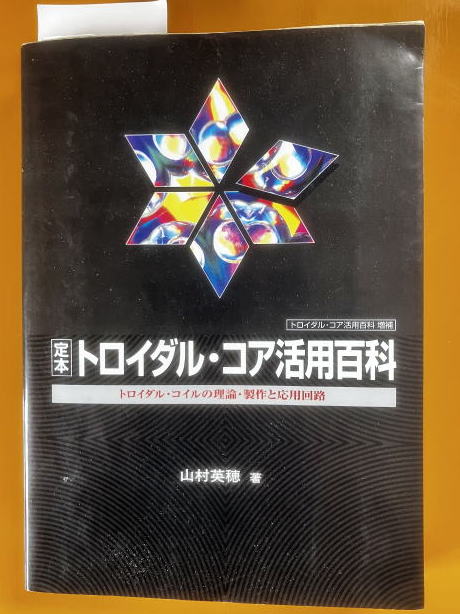

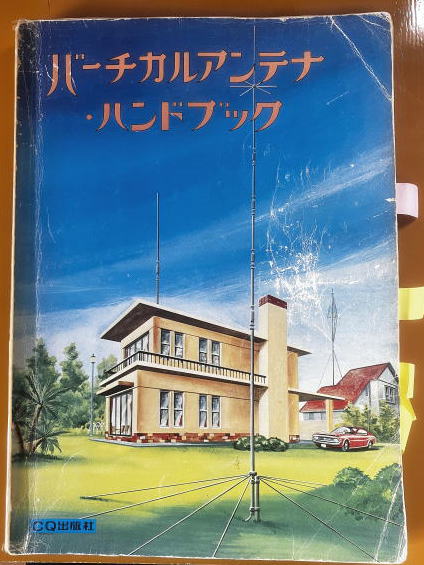

QRO PROJECTを進める中でANTやトロイダルコアなど
学びが必要でしょう

BACK TO QRO PROGRAM INDEX

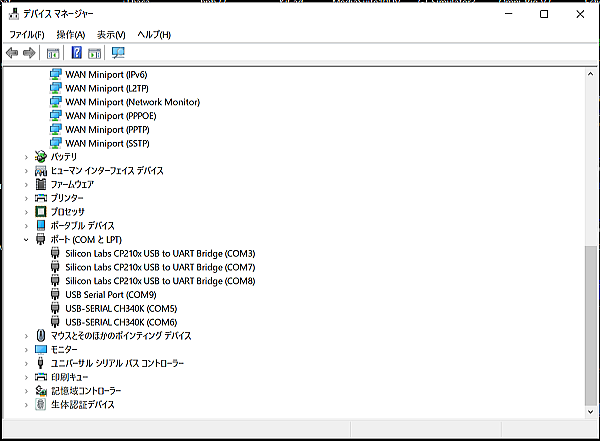

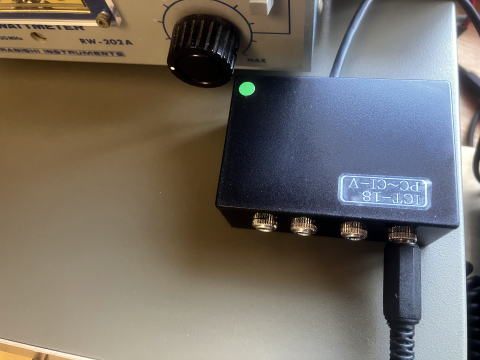

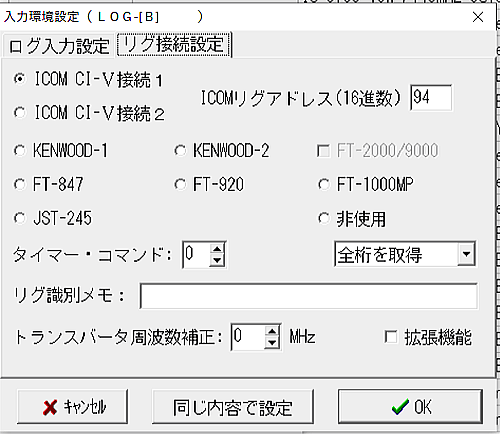

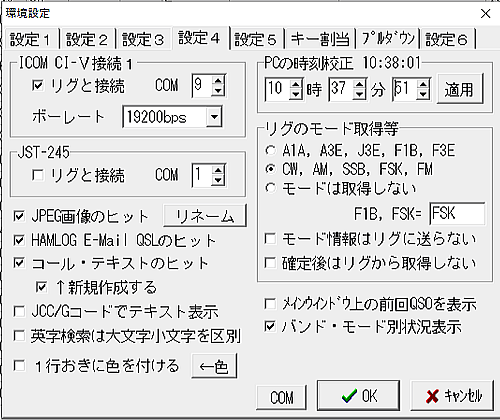

2025.04.27 Added ICT-18 to IC-7300 EXCITER IC-7300とLINEAR AMPをCI-Vで接続してBAND選択を同期する IC-7300のREMOTE端子は既にUSBーSERIAL変換のCI-Vケーブルを使用して HamLogと通信していた　 PCとIC-7300をCI-V接続するCOM PORTにLINEAR AMPも接続するため ICT-18を導入し 従来使用していた LD-C101 USBーSERIAL変換/CI-Vケーブルは取り外した（ex COM4） 【ICT-18 接続後のCOM PORT】 COM9が追加されCOM4が消えた IC-7300のCOM PORTはCOM3とCOM9になりCOM4が消えた COM7,8,5,6はIC-9700でCOM5はREMOTE端子のCI-V、COM6はDATA端子のCI-V HamLog CI-V接続1 設定 入力環境設定／LOG_［B］ リグ接続 （LOG_AはIC-9700） LOG_Bの入力環境設定を開くには データ選択でLOG_Bを選択　表示された入力 windowの何処でも右クリック　表示されるメニューで入力環境設定をクリック

BACK TO QRO PROGRAM INDEX

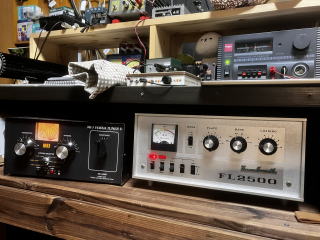

2025.12.04(Thu) リニアアンプにTHAMWAYのDXV200Lを使用していて　このQRO PROGRAMでは500Wあるいは1KWのライセンス取得を目指しています　そこでもう一台リニアアンプを導入した時のために同軸切替器でリニアを切替える実験をしてみたら　酷い結果だった　これはこれでリニア入力のSWRのあり方について理解が深められたので　何かの役に立つかも知れないから実験結果を纏めておく　 【経緯】 ローカルからFL2500を頂きました　動かなくても飾っておきたかった　掃除をして　電源を入れて　天板の熱さにもう一度触れてみたいといった思いだったが　ダミーロードを使って試験すると14MHzバンド迄はエキサイター20Wで出力200Wが問題なく出ました　21MHzは30W入れても120W出力程度でそれ以上入れても出力変わらず　28MHzは試験するまでも無いだろうと言う状態　これを使って同軸切替器の使用感を実験したところ下記結果を得た FL2500の入力回路は取説に次のように書かれている　「100pF 3KVと0.5μHのインダクターに6KD6の入力容量と浮遊容量により構成されるπ型広帯域入力同調回路」との事だが　実験すると入力SWRは3.0近傍で非常に高く エキサイターのIC-7300の保護回路が動作したかあるいは定在波の影響で動作が不安定であったとの結論に至った　実験すると200W出力に調整した後　同軸切替器を挿入すると130W迄出力が低下した　実験当初は同軸切替器の挿入損失を疑って色々調べてみたのだが同軸切替器の不良ではなくリニアの入力SWRが高い故に起きたトラブルだった　だから入力同軸ケーブルの長さを変えると次のような結果が得られた BAND 160m 80m 40m 30m 20m 17m 15m PLATE/LOAD 5.6/0 0.4/0 4.3/1.2 4.7/2.0 9/0.2 IN(W) 20 18 16 15 30 OUT(W) 200 200 200 200 125 FL2500の入出力特性 同軸切替器 入力ケーブル 入力SWR EXCITER LINEAR OUT 無し L:135cm 2.8 20W 200W 有り L:270cm 3.0 11W 200W 有り L:210cm 2.7 20W 130W 【接続・配線】 EXCITER→LINEAR AMPへ135cmの同軸ケーブルで繋いだ時と同軸切替器を介して 210cmと270cmの異なる長さの同軸ケーブルで EXCITER→同軸切替器→LINEAR AMP のように接続した場合のEXCITER出力、LINEAR出力、LINEAR入力SWRの記録 結果は不安定　リニアの入力SWRが高い故に定在波が立っているのだろう ローカルの同級生ハムJR1WYWがAT180 TUNERを持って来てくれた　EXCITERとLINEARの間にAT180を挿入、EXCITER出力のSWRを1.0にして実験するとEXCITER出力16WでLINEAR出力200W　このようにして使えば同軸切替器を使用するうえでケーブル配線が長くなっても問題なさそうだが　FL2500を実際の運用に投入するのは問題があるでしょう　DXV200Lを接続した時のLINEAR入力SWRは1.0であり 今昔の技術の差は歴然です 1KW出力あるいはそれを越える現代のリニアを追加する際はDXV200Lと同じく入力SWRは良好に違いないから同軸切替器を使用したリニアアンプ切替えに問題は無い筈である　この気付きも良い経験になった　FL2500のお蔭だし何と言ってもシャックに置いておいて恰好が良いのです 2025.12.10(Wed) DXV-200L 200W LINEAR AMPLIFIRE by THAMWAY BACK TO QRO PROGRAM INDEX

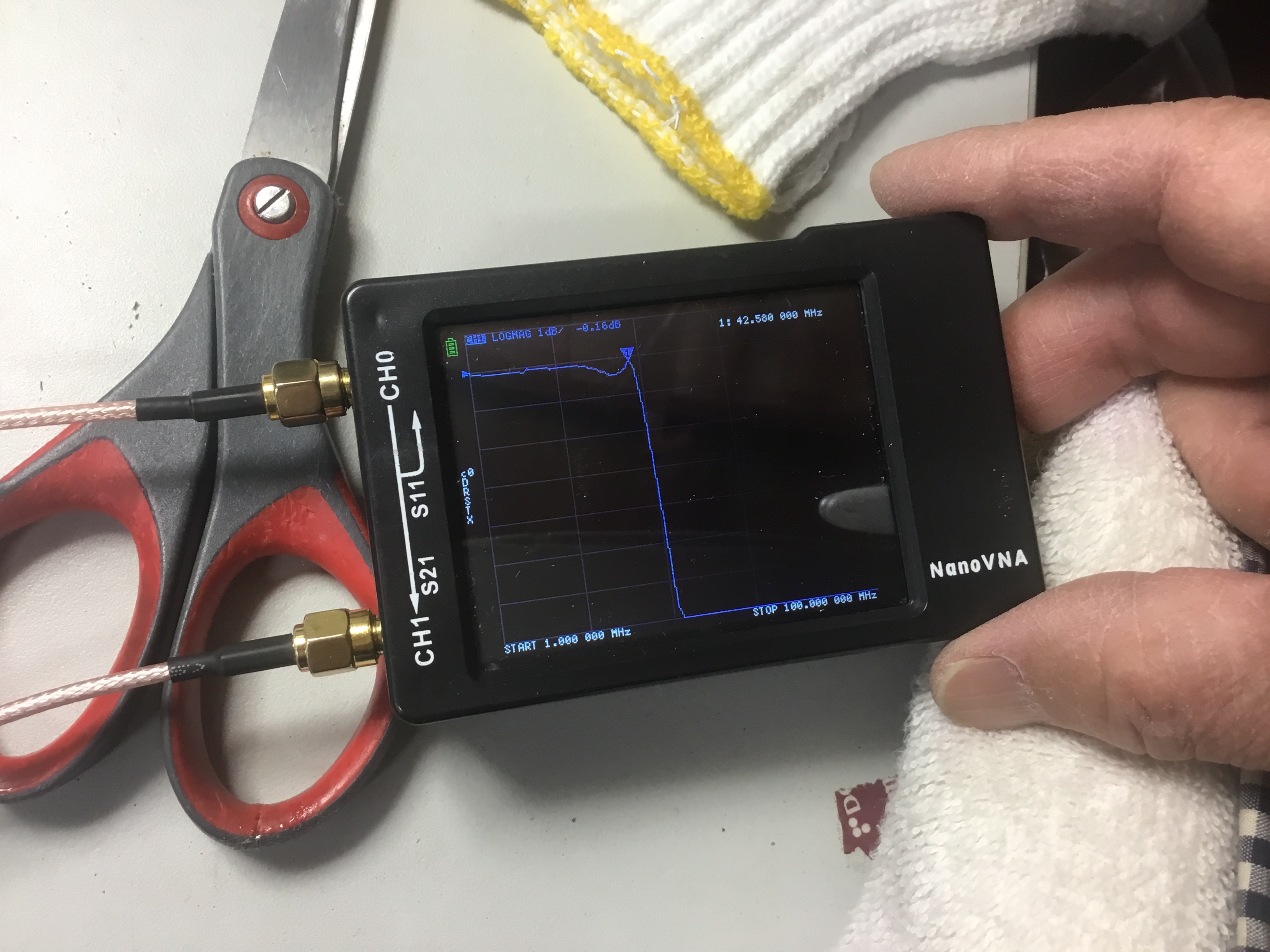

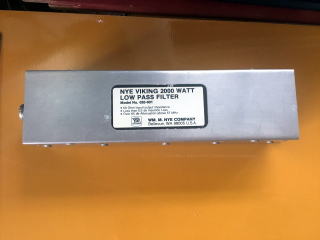

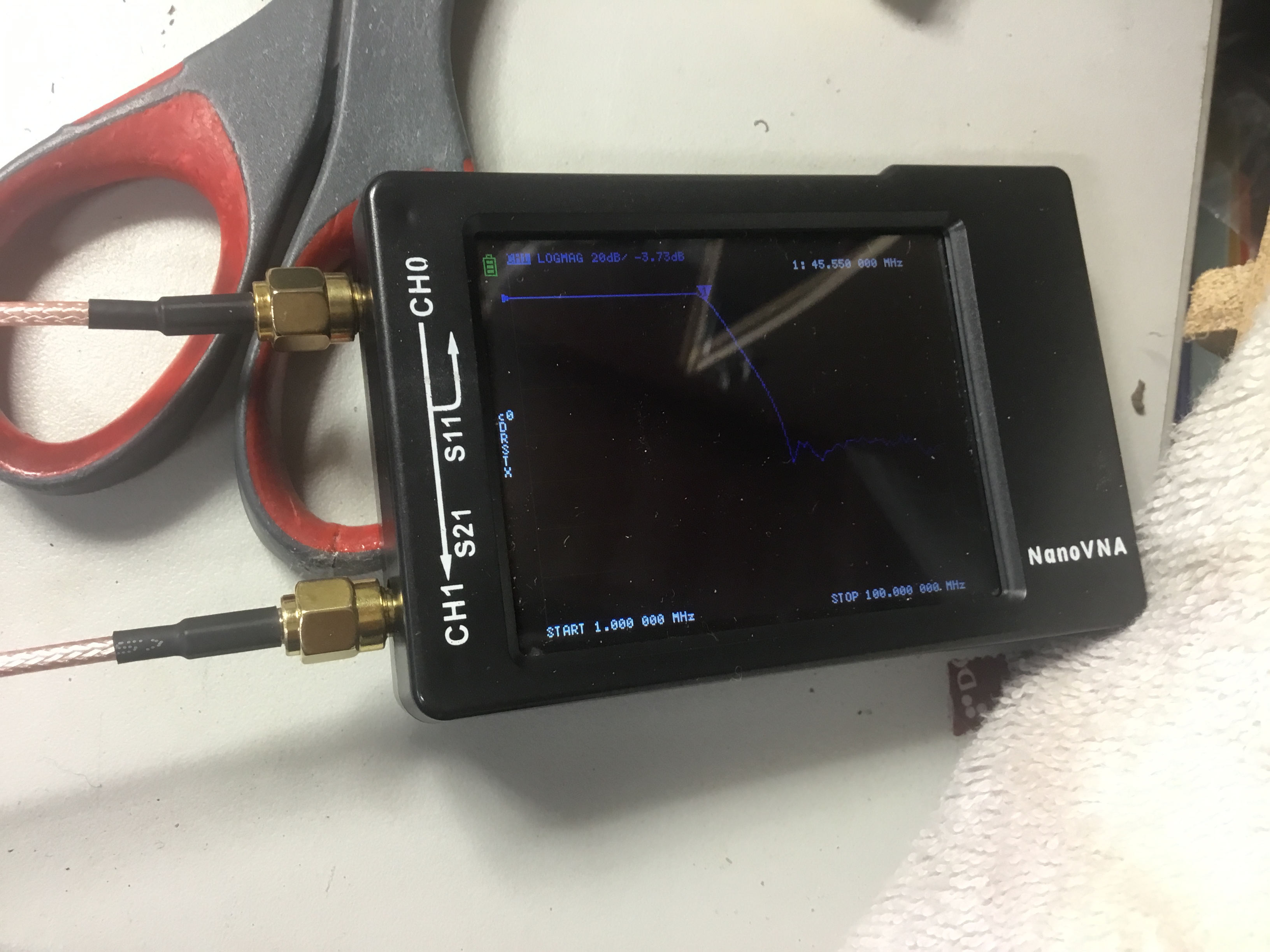

念のためだがLOW PASS FILTERも挿入しようとして50MHzの運用も出来るようにFc50MHz以上の物をセカイモンで探しUSAから輸入したのだが　何と仕様の書き方の違いがあるようです　私はローパスの遮断周波数の定義は-3dBの点を言うのだとばかり思っていましたが　"OVER 65 db Attenuation above 57MHz" と言うのはFcが57MHzという事ではないようだ　 友人のJR1WYWがNanoVNAを持っているので計測してみると全くNG 30MHz位から-10dB位まで落ちて　カーソル位置は42.5MHzから急激に減衰 30MHz位から-10dB位まで減衰する結果HFのハイバンドにも悪影響があり使い物にならない品物だった NanoVNAの写真はクリックすると拡大画像が観れます -3dB程度のポイントは45.550MHz NanoVNAの写真はクリックすると拡大画像が観れます

BACK TO QRO PROGRAM INDEX

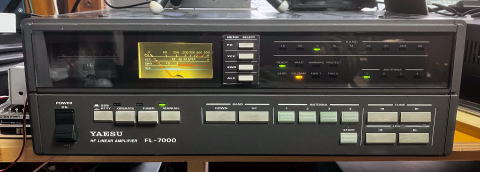

2026.04.04 DXerの友人が使用していたFL7000　パワーが全く出ません　前面のIC電流計のランプ切れ　PS TEMP LEDはオレンジ色に点灯しパワーサプライの温度異常？　VCC電圧のSSB/RTTY切替は正常　バンド切り替え動作正常　TUNERはMANUALでTUNEとLOAD バリコンを回すステッピングモーターが全く動かず異常　AUTO TUNERも含めTUNERは全く使用できなかったとの事　終段バイポーラトランジスタのプッシュプル・パラレル電力合成も故障している可能性が高く相当なダメージを受けているようです 200W以上のパワーは未経験ですので良く分かりませんが　CWでのDXは1kWまでなくとも500Wで十分な気がしています　FL7000を是非使ってみたいので修理してみようと思います

BACK TO QRO PROGRAM INDEX

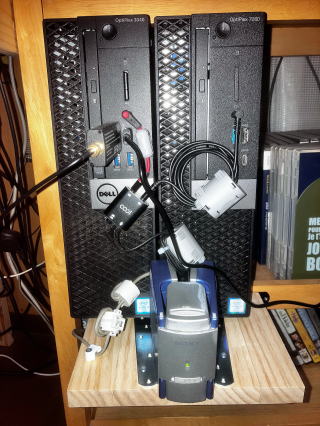

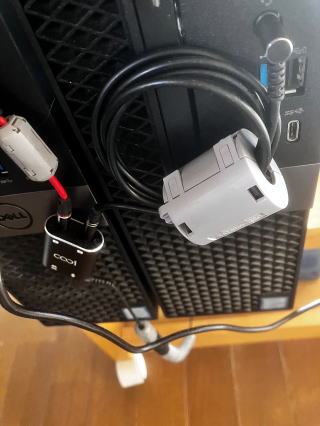

EFECTIVE WAY OF PREBENTING RF INTERFERENCE TO AUDIO AMP 2026.05.02(Sat) 【オーディオアンプのRF回り込み対策の効果的な方法】 私はEchoLinkでの会話やVBAND、DitDahChatでのCW交信時はPCのSPEAKERジャックに繋いだオーディオアンプで聴いています　ヘッドフォンより聴きやすいからですが　常時オーディオアンプの電源を入れていますので ７MHｚなど200WでCW送信するとアンプにRFが回り込んでブーブーと聴こえていました　送信機側のコモンモードフィルターの追加とオーディオアンプの入力ケーブルへのフェライトコア挿入で一定の効果を得て満足はしていました　オーディオアンプは2台のPCに共用するためオーディオスイッチを介してオーディオアンプに入力しています　PCのSPEAKERジャックからのケーブルは短い方が干渉を受け難いだろうと思い更なる対策効果を期待して20cmの短いケーブルに変えてみました CWを送信してみると回り込みが大きくなってパドル操作に合わせて大きな音がアンプから聴こえます　返って逆効果で大変驚きました CRAMP COREのTDK ZCAT3035-1330に1mほどの長さのオーディオケーブルを何回も巻付けた方がRF対策の効果が大きいのです　長いケーブルの方が回り込みに弱いだろうと思い込んでいましたが正反対でした そこで、オーディオアンプをPCの直ぐ近くに移動して、アンプの入力ケーブルにもCRAMP CORE/TDK ZCAT3035-1330を追加挿入して巻付回数を出来るだけ多くしてみたところオーディオアンプへのRF回り込みは完璧に解消して無くなりました 2026.05.02(Sat)
