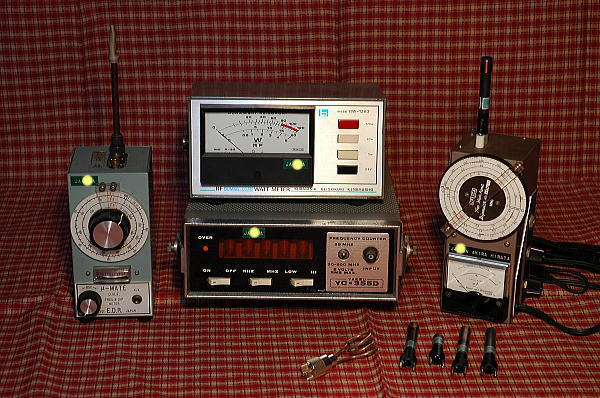

無線局開局当時良く使用していたアマチュア的測定器 |

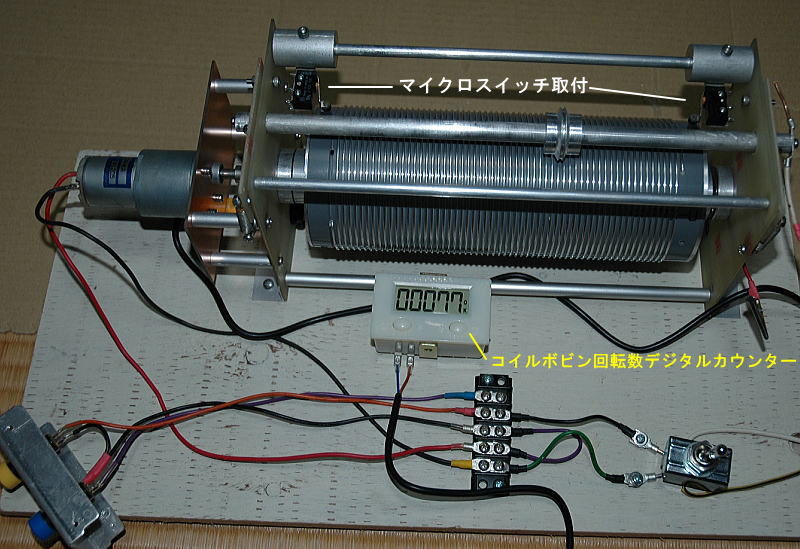

L&C測定器 趣味的精度 コイルローラーインダクターもどき製作した |

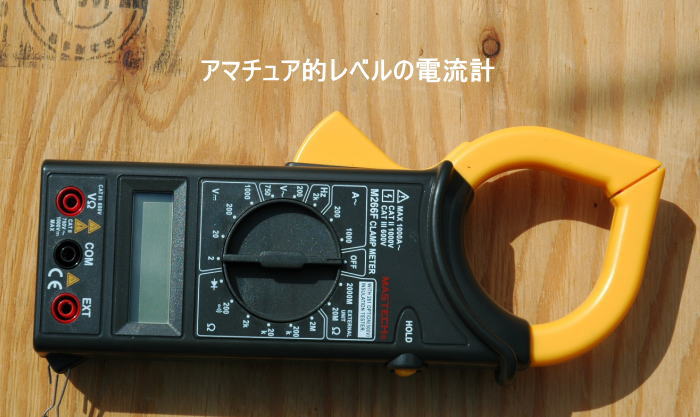

電流計 精度は？ |

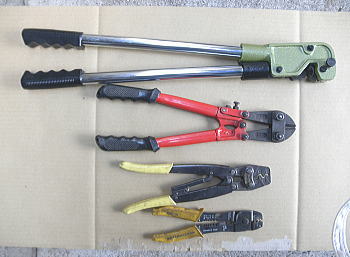

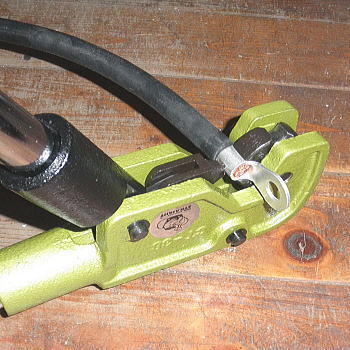

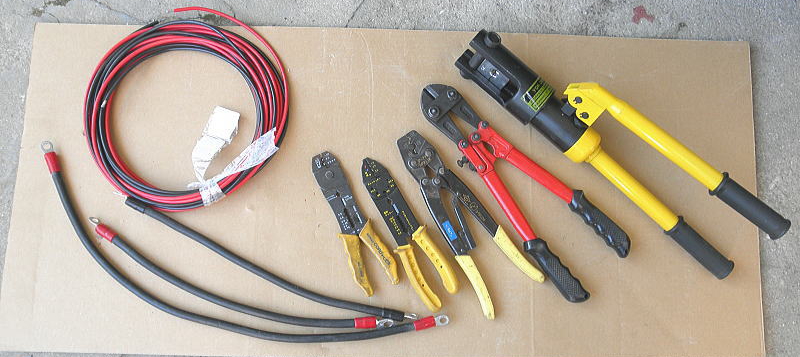

電線圧着端子シーンはよくある、必要工具 配線工事内容によっては電気工事資格が必要。 電源ケーブル端子処理 グランド関係処理 確実な処理が必要。   |

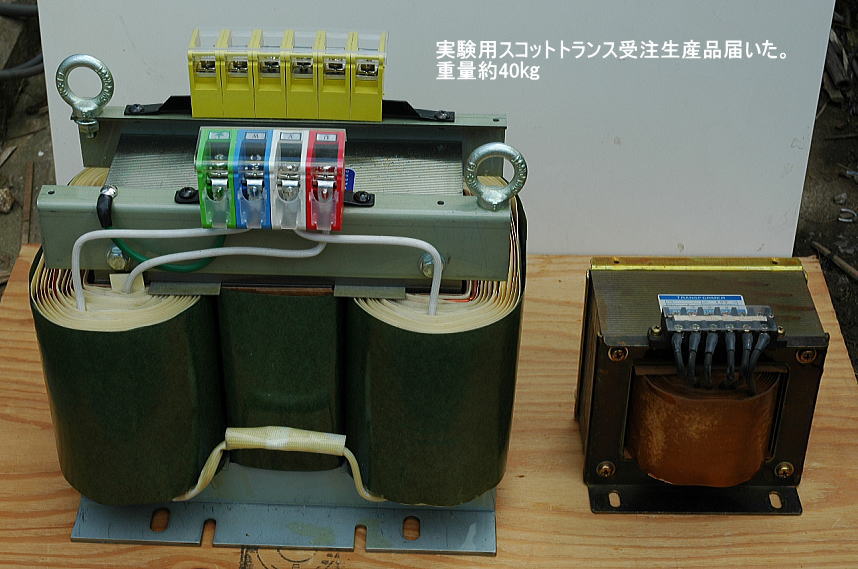

各種実験用トランス 実際各部配線工事済 配線工事内容によっては電気工事資格が必要。 |

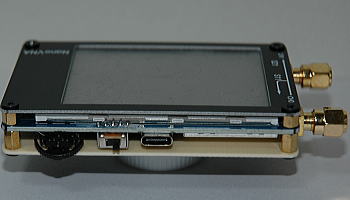

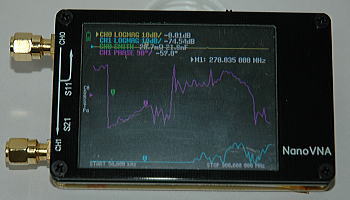

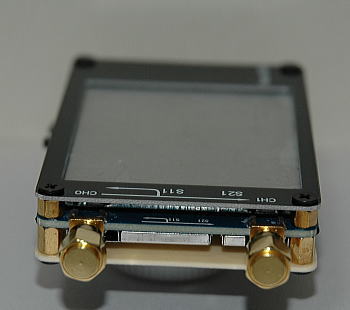

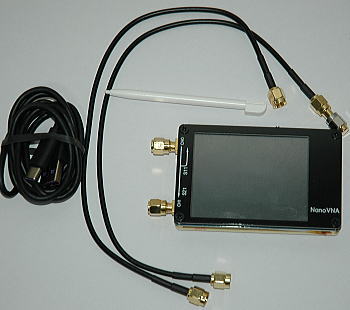

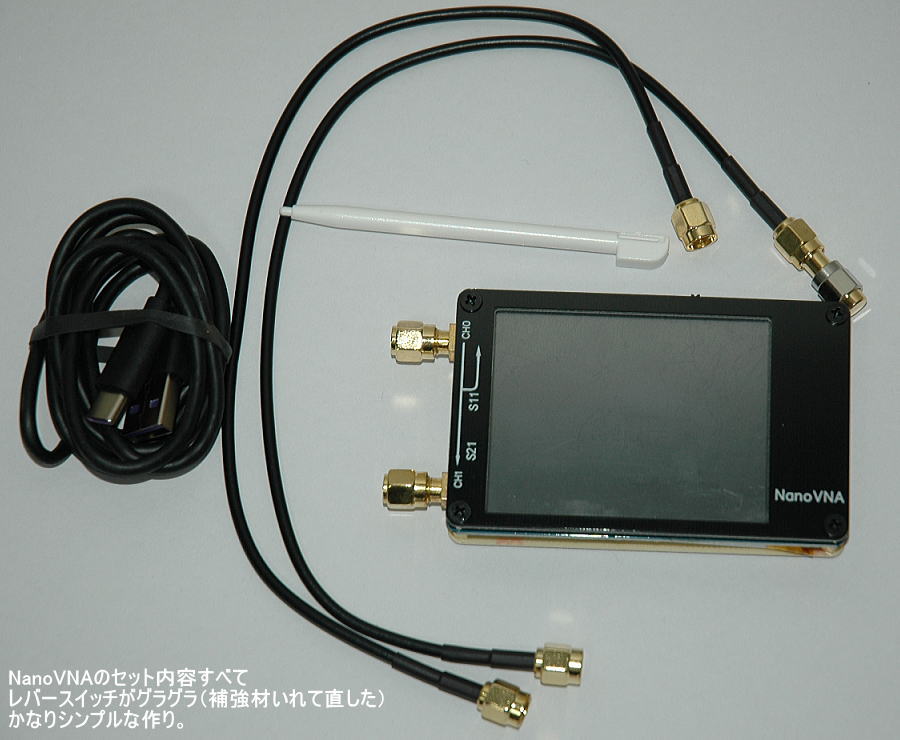

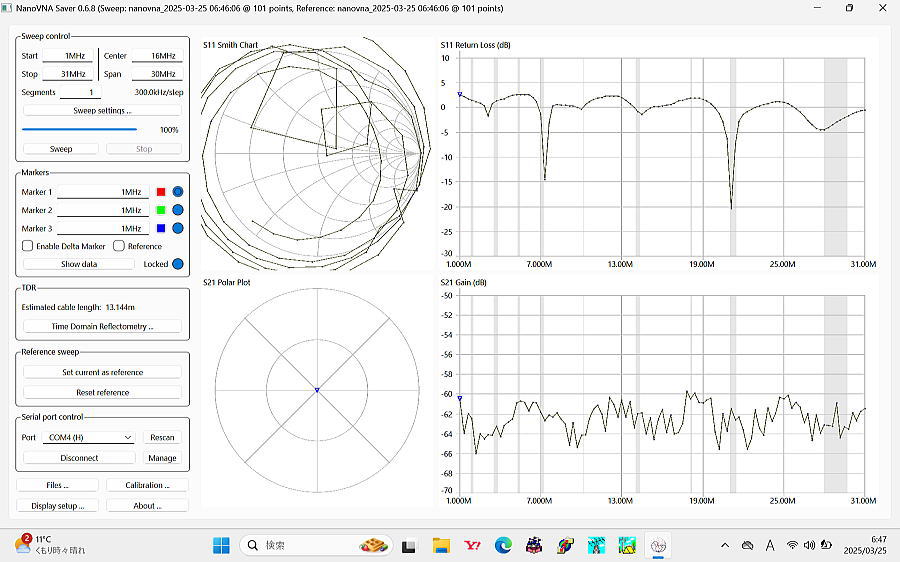

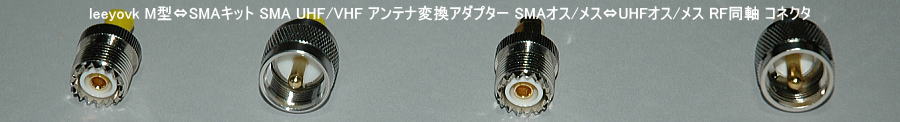

| アンテナネットワークアナライザNanoVNAをAmazonで買って遊んで見たい。 どんな遊びができるか？アンテナを接続するだけでディップ点がいとも簡単に分かるらしい、 本当だと安価でアンテナ調整に便利、6千円もつれ、お金を出して遊んでもよい。 アンテナアナライザーを5万円・6万円も出すのはちょっともったいない、それなりに便利なツールでしょうが。 アンテナアナライザーが無くても大丈夫、今までやってきたこと、計算上長さに微調整で可能だ。 アンテナネットワークアナライザNanoVNA 5,991円送料無料 アマゾン購入 納期時間かかる M型⇔SMAキット アンテナ変換アダプター 4個セット1,180円送料無料 アマゾン購入 8月17日 届いた。 品質：運が良ければハッピー、海外製品当たり外れがよくある。 ほぼ泣き寝入り 相手にするほうが馬鹿らしい。 NanoVNAの使い方 校正方法hpを参考に（率直明瞭なhpを選択）理屈っぽい内容・広告収入目的hp参考外。 それぞれのhpページ動画を見ると多少校正方法が異なるようです、要は大体のSWR計測が出来れば良い。 参考サイトhttps://cho45.github.io/NanoVNA-manual/ あくまで遊びのツールとして、理屈っぽい事は考えない。 アンテナネットワークアナライザNanoVNAは9月上旬に届く予定。 2021年9月3日ネット配達予告なしでゆうパックで届いた。アマゾンおまえもか？   アンテナネットワークアナライザNanoVNAには説明書がありません、C国の商品は無いのが普通かもしれません。   校正方法hpを参考にした、表示内容が機種によって異なるようです、校正できた、アンテナのSWRを調べてみた、多分使えそう。  交換コネクタ必要、nanoVNAと一緒に注文すると良い。  nanoVNA Saver パソコン画面 Start １MHz〜31MHz 測定７・１４・２１・２８ ４バンドバーチカルアンテナ 無調整  私は最低クラスを注文しました（5,991円）、10,000円クラスが良いようですNanoVNA-H4ベクトルネットワークアナライザー アンテナ直下型切替器自作 2025年4月3日 nanoVNAとpc nanoVNA Saver接続測定 ダイヤモンドアンテナW-8010を調整 最良のSWR値調整が難しい、大体の周波数付近でディップ確認できるがSWR値まだまだ、何かの影響を受けているかも、マルチバンドとトラップ構造が原因かも。結論：マニュアルアンテナチューナー併用がベストか。手持ち八重洲無線製FC-901がある、耐電力的に無理、今輸入業者へ注文済AT2K入荷待ち。 |
