QRZ マニュアルアンテナチューナー

あくまで趣味のページ このサイトには広告一切ございません、広告目障り。

ハイパワーアンテナチューナー国産無い!また外国製高価入手困難

空中線整合器 アンテナチューナー 1kW ハイパワー局用

手軽にHF運用が楽しめる アンテナチューナー活用実践 ATU&MTUの違い

HFリニア・アンプ実験 キロワット局免許受けるための方法

 アンテナチューナーに使える自作バリLもどきはどうですか

ハイパワーアンテナチューナー国内外新品入手困難 セコハン高値取引
yaesu FC-102 YAESU アンテナチューナーFC-102
2025年6月8日 ヤフオクでYAESU アンテナチューナーFC-102中古を落札した。VL-1000クラスのパワーに耐える。

マッチング回路には高耐圧の大型バリコンを採用し、最大通過電力は1.2kWのヘビーデューティ仕様の余裕ある設計ですから、リニアアンプを使用しても安心して運用ができます。取説から

業者に依頼したパルスター製AT2Kがいつ納品出来るか不明のため、いつまでも待つわけにもいかないのでヤフオクで入手した。アンテナチューナー2台有ってもかまわない。

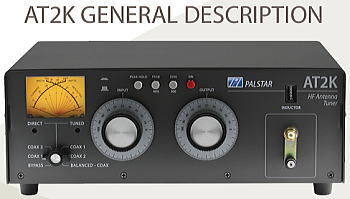

パルスター社 AT2K 業者に依頼した海外製品AT2Kが入荷しなくてもこれで全然大丈夫。本当に入荷すれば引き取ります。
注文から約3ヶ月!入荷不明。
PCで日本語取説作った。
祐徳電子にカウンターダイヤル注文済 https://www.yutokudenshi.com/items/55dd16a1ef3377b053002daf

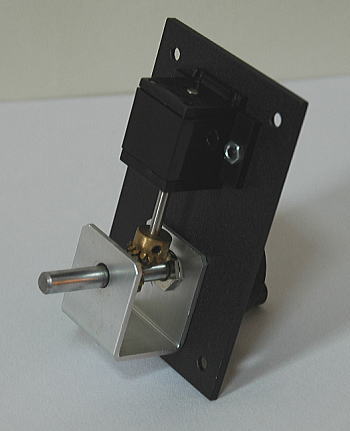

2022年2月17日 カウンターダイヤルが届いた。大雑把な作り、回転滑らかさがない(軸にがたがある)それでよいかも?
コイルボビンドラムに直結(カップリング)すれば安定するのかも?

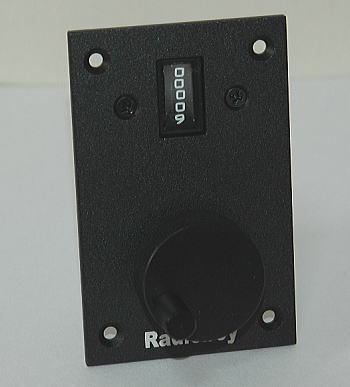

カウンターダイヤル
ケンウッド製TS-430HXとヤエスFC-901組合せ

ケンウッド製TS-430HXにはオートアンテナチューナー無し
マニュアルアンテナチューナー、チューニング良い
YAESU FC-901 回路図

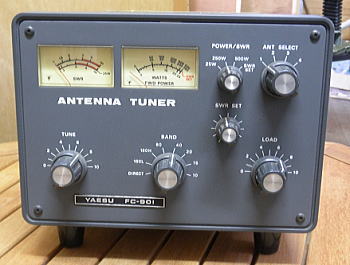

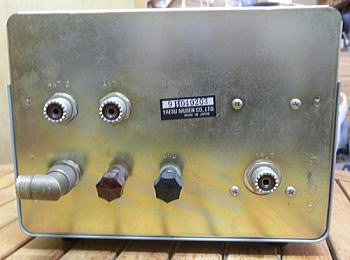

八重洲無線 FC-901 アンテナチューナー 1kw
このマニュアルアンテナチューナー故障無し

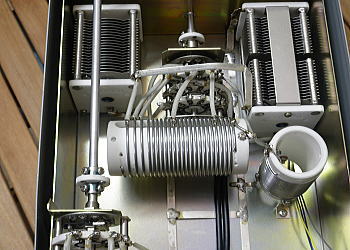

部品について
アンテナチューナー 1kw
拡大画像

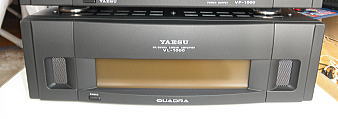

VL-1000オートマチックアンテナチューナーの不具合
アンテナチューナー 1kw
VP-1000の故障修理

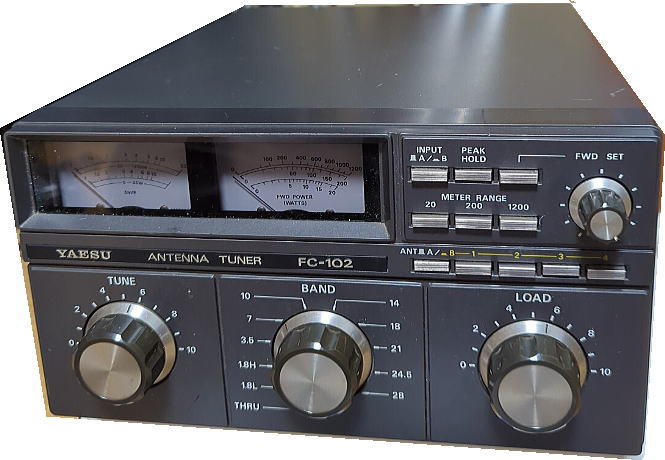

YAESU アンテナチューナーFC-102

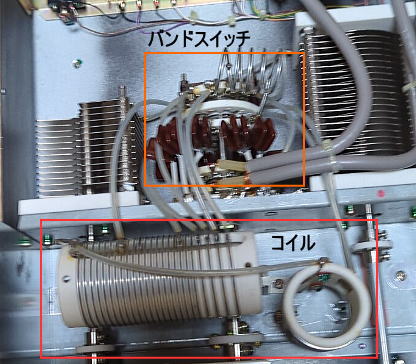

2025年6月10日ヤフオクで落札した物が届いた。意外と早く届いた。外観かなり使い込んだ感じ・ダイヤル類ガタなく良好・内部汚れ・ホコリなし・タイトバリコンのステータとロータの間隔十分にある、1.2kW大丈夫感、実際にVL-1000接続で確認する。バリコンの作り良品・最近のバリコンは作りがちゃち”メイン計器モニターはVL-1000のSWR/出力で確認”FC-102の計器使わない。
YAESU FC-102アンテナチューナー
ヤフオクでの表示:ジャンクとして出品します!まさにその通りレベル品でした。新品が手に入らない!妥協FC-102
2025年6月12日 12:24:24 VL-1000に接続し動作確認できた。最良のSWR設定可能になった。
マニュアルアンテナチューナー自作を考える。
高電力用部品の調達:新品購入難しい、ヤフオクで落札ではバリコン一個当たり1万円前後掛かる・バリL・コイル類1万円前後掛かる・高耐圧チタコンやバンドスイッチ・コネクターなど、本体ケースなど。部品代合計5万円でも無理と思う、手持ちの部品があればトライもよい。割高になるがセコハンのハイパワーアンテナチューナーをヤフオクで落札が良いと思う。結論:自作・セコハン割高

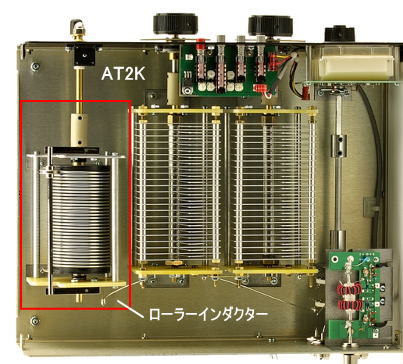

部品について コイル・ローラーインダクターもどき いろいろ考えて製作も面白い。
どう加工するかなどプロセスを楽しむ、それもアマチュア無線の遊びの一つではないでしょうか。
加工試作 絵に描いた餅ではなく実際の形に”ある程度完成度の高い物に。
加工技術:切断・穴明け・溶接などの作業自由自在”機械工具・加工技術などが必要。
海外バリL製作動画 URL 紹介 上には上がある 是非アクセスを 遊び挑戦材料いくらでも・・詳細ページ

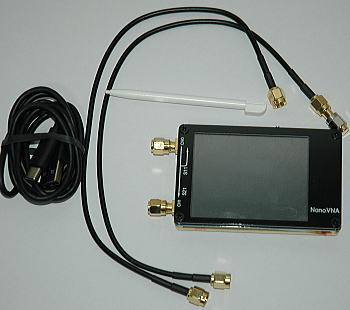

アマチュア的測定器

検索サイト非対応→詳細ページ
遊びの相棒 遊び方人それぞれ
いろいろな小道具
高級トランシーバーより工具に出費

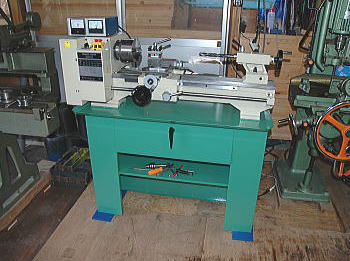

コイルボビン旋盤で加工
検索サイト非対応→詳細ページ
Front and back 表裏(ひょうり)
