Defi メーター取り付け

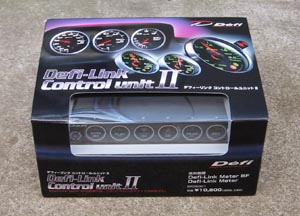

Defi Control unit IIの取り付けをします。
今までの単独で動いていたメーターと違い、最大7個までのメーターを集中管理でき、センサーからの配線もコントローラー部に集中出来るので、メーターの配線をスッキリさせることができます。
そして最大の利点としては表示機能でしょう。
最大7個までのメーターを一斉にピーク表示させたり、メモリー表示させたりできます。
今までだと、多くのメーターを付けていた場合ひとつひとつピーク表示させるしか方法は無かったものが、手元のスイッチ一つで表示可能になるので、サーキット走行などに威力を発揮しそうです。

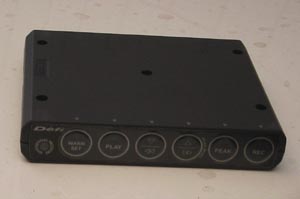

コントロールユニットはこんな感じです。
まずは、メインのコントローラーユニットの配線から。
結線は4本のみでOKです。
カーオーディオのケーブルを利用して取り付けました。

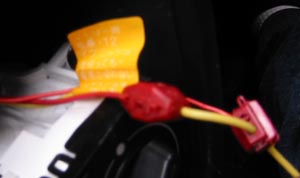

赤いコードは常時電源に。

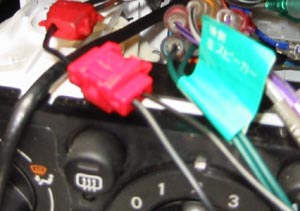

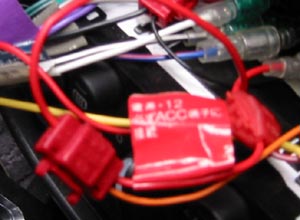

オレンジ色のコードはアクセサリーに

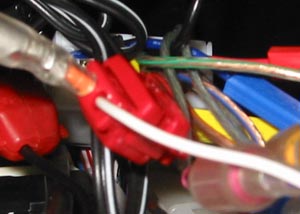

白いコードはイルミネーションに
黒いコードはアース

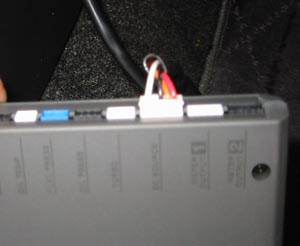

結線は4本だけで、後はユニットのDC SOURCEに入れてコントロールユニットの配線は終わりです。
各センサーからの配線は、ここに集中されます。

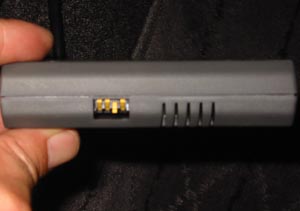

最後に気筒切替えスイッチを4気筒用にセットしてコントロールユニットの作業は終わりです。
