XS650ステムボーリング
XS650ステムにSR500のフォークを取り付ける為、ステムをボーリングしたいとご相談を受けました。
XS650のフォーク径34φに対し、今回使用するSR500フォークは35φです。
ステムの肉厚をチェックし、1mmの切削量であれば強度的に問題ないと判断して依頼を受けさせていただきました。

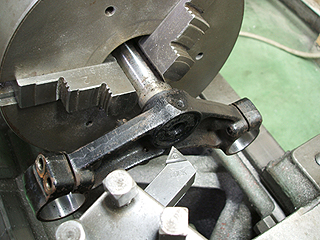

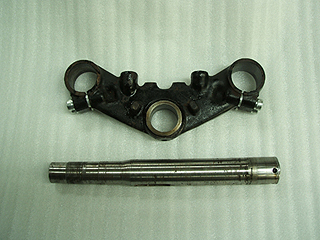

まずは工作機械にセットしやすい様、ステムシャフトをアンダーステムから引き抜きます。今回は旋盤を使って溶接部分を削り取り、プレスを使って取り外しました。 |
|
|
|
 |
|
|
 |
|

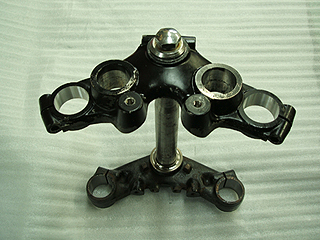

その後アンダーステムとトップブリッジの計４ヶ所をボーリングしました。

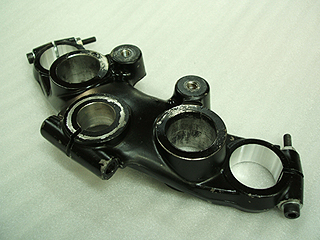

かなり年期の入ったステムですが、ボーリングした部分だけピカピカです。

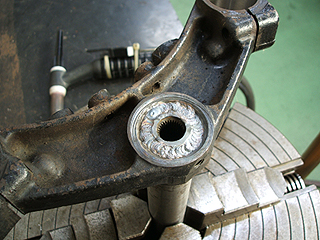

その後ステムシャフトを再圧入&溶接して完全に固定しました。 |
|
|
ステムシャフト引き抜き・再溶接（参考価格￥12,000）
ステムボーリング4ヶ所（参考価格￥20,000） |
|
※参考価格には加工検討技術料、図面作成費等を含んでいます。
※作業役務費用は宅急便コレクトによるカード決済はできません。
※参考価格は税抜価格です。
※作業内容により価格は変動します。各作業内容の価格は参考価格ですので、あくまでも目安としてご覧下さい。
※見積りは無料ですので、お気軽にご相談下さい。
※送料はお客様負担となります。 |
|
