GB400ヘッドに
GB250インシュレーターの取付け
ホンダGB400のヘッドにGB250のインシュレーターを取り付けるアダプターの作製依頼です。

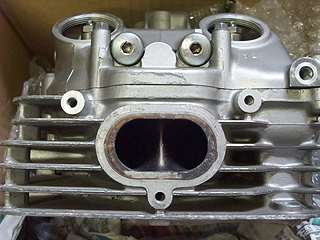

GB400のヘッドを確認した所、インシュレーターのネジ位置が左右対称ではありません。
右ネジ穴が左よりも少し上にあります（フィンを基準に見てみると良くわかります）
何かの干渉を避ける為に位置をずらしたのでしょうか？ |
|
|
|
|
 |
|
GB400ヘッドにGB250インシュレーターを乗せてみました。
上側2つの穴位置が全く異なります。

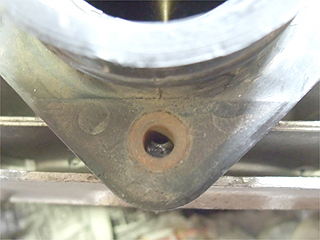

そして厄介なのがこの下側の穴位置。微妙に位置がずれています。
アダプターに穴を開ける時、エンジン側の穴位置を優先するとインシュレーターが取り付けできませんし、インシュレーター穴を優先すると今度はアダプターをエンジンに取り付けできません。
穴位置は逆に全くずれていてくれた方ががアダプターの作製は簡単だったのですが。 |
|
|
|
|
 |
|

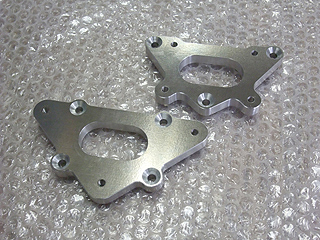

| そこでアダプターを2枚作製し、合体させる事にしました。 |
|
|
|
|
 |
|

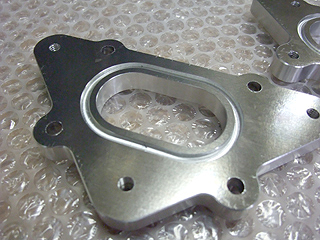

| 裏面には純正と同様にOリングがはまる溝があります。 |
|
|
|
|
 |
|
いよいよ取り付けです。

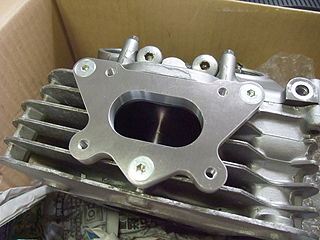

まずはエンジン側の穴位置に合わせたアダプターを取り付けて、 |
|
|
|
|
 |
|

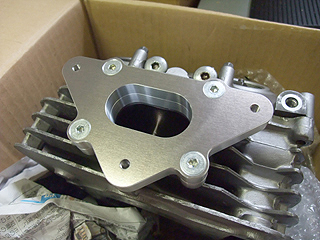

| 次にインシュレーターの穴位置に合わせたアダプターを取り付けます。 |
|
|
|
|
 |
|
|
|
|
|
 |
|

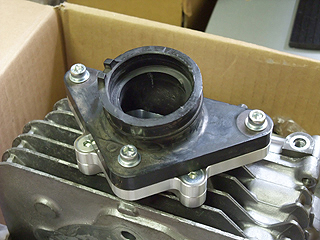

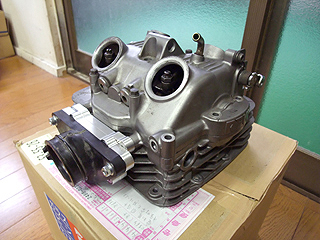

| アダプターが2段重ねになったのでキャブの位置は後ろよりになりますが、何とかインシュレーターは取付けできました。 |
|
|
| インシュレーターアダプター作製（参考価格￥30,000） |
|
※参考価格には加工検討技術料、図面作成費等を含んでいます。
※作業役務費用は宅急便コレクトによるカード決済はできません。
※参考価格は税抜価格です。
※作業内容により価格は変動します。各作業内容の価格は参考価格ですので、あくまでも目安としてご覧下さい。
※見積りは無料ですので、お気軽にご相談下さい。
※送料はお客様負担となります。 |
|
