細部へのこだわり
ブライトのD51カスタム製作記
2013.11.24.
動輪ブレーキ関連のカスタマイズの続きです。
ブレーキ・シリンダー、引き棒やイコライジング・リンクなどを全て新規作成しました。

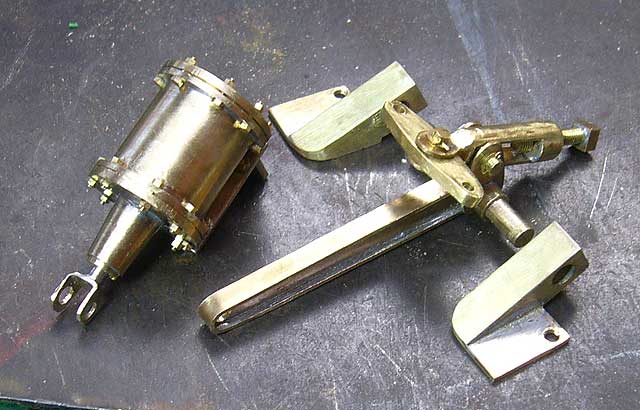

ブレーキ・シリンダー他、細かなパーツの集合体です。

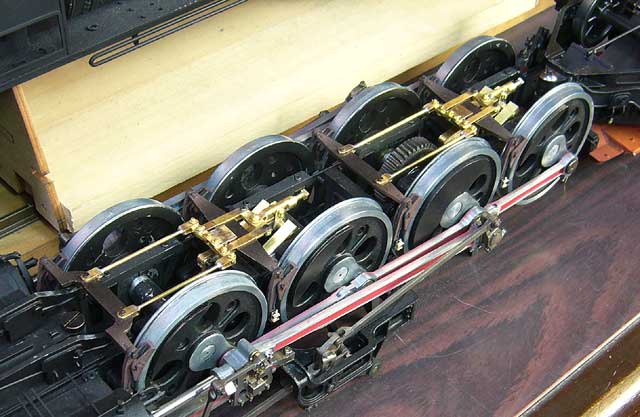

仮組み後の様子。第3・4動輪用のブレーキ・シリンダーは、ギア・ボックスとの関係で省略。
第1・2動輪側のクローズアップ。 黒ネジは仮で、塗装後の本組付時には割ピン付きのものに交換します。

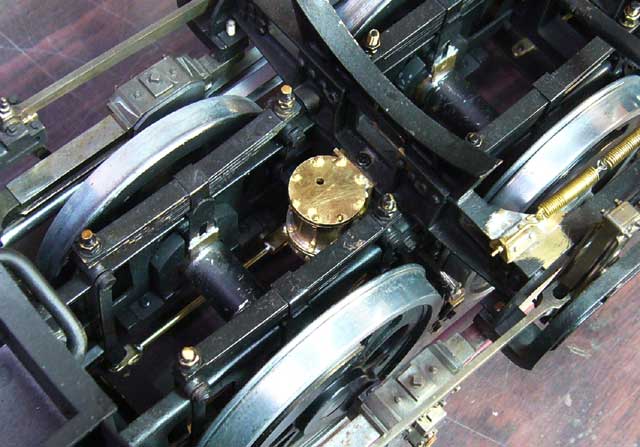

第1動輪の横に付いたブレーキ・シリンダー。ボルトを多数付けましたが、ボイラーを載せた後では殆んど見えなくなってしまいます。

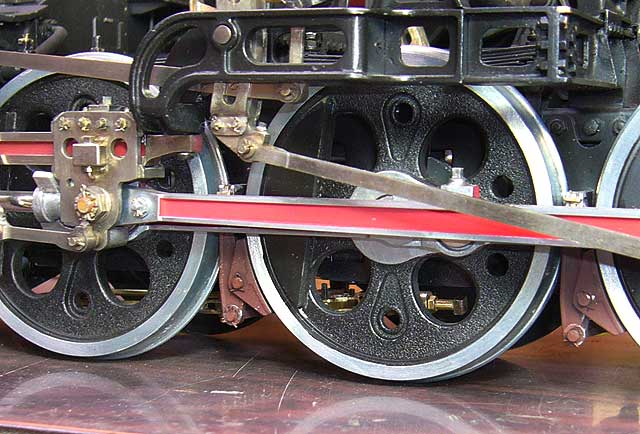

動輪の穴からブレーキ引き棒等が見えます。塗装して黒くなった後ではそれ程目立ちませんが。
