細部へのこだわり 　　　

ブライトのＤ５１カスタム製作記　
　

加減リンクの作成、仮組してみました。

１．加減リンク本体は、３�o真鍮板を削って２．４�o厚に調整後切り出し加工。（２．４�oの真鍮板が無かったため）　ラジアス・ロッドが、加減リンクを跨げませんので、新規作成予定 です。

２．加減リンク側板は、０．５�o板で作成、折り曲げに少々苦労しましたが上出来です。

３．上下４本のボルトは、Ｍ１、
　　ナットは平径１．５�o＆割ピンを差しました。

４．センターピンは３�o。

５．油壺の追加。

加減リンク全体の湾曲は、ラジアス・ロッドのヴァルヴ側ビス穴を中心にした円弧になります。
オリジナルはカーブが緩いです。

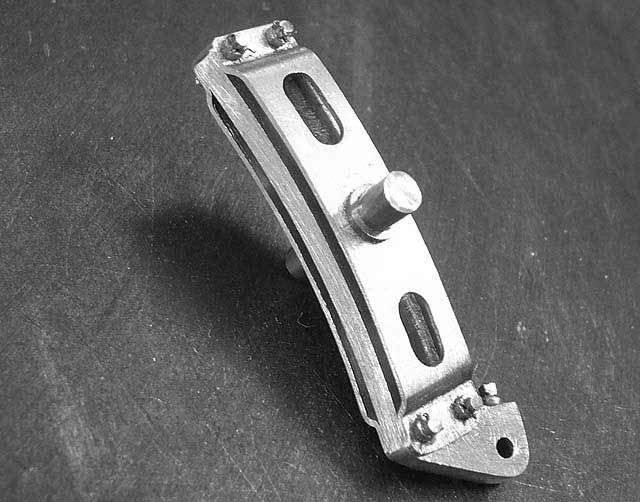

上の写真をグレーモードにしたもの、メッキするとこんな感じでしょうか？

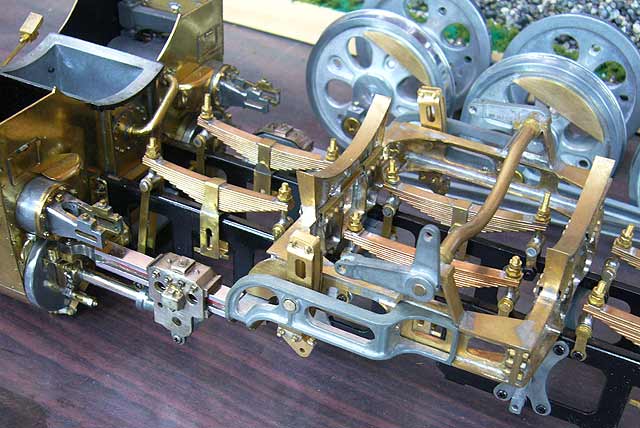

加減リンクの円弧の基準。

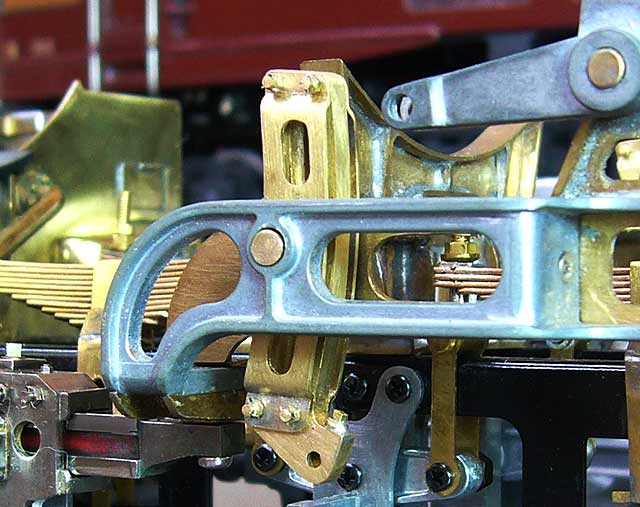

ここまで拡大すると、モーション・プレートのハンダのかき取り残りが目立ちますネ。（ま〜いいか、どうせ塗装するんだから。切りがない！）

斜め後方から。油壺の蓋にハンダが少々残ってますか。
（担いバネの側面が丸みを持った蒲鉾型であることが判りますか？）
