2012年3月23日記

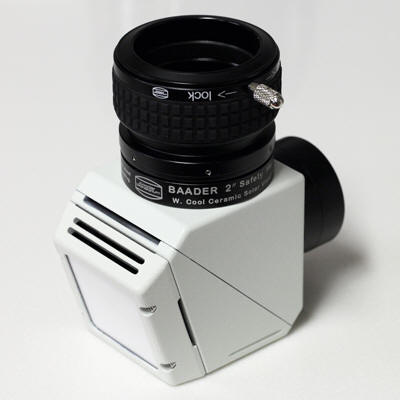

　Baader Planetarium 社から、クール・セラミック・セーフティ・ハーシェル・プリズムCoo Ceramic Safety Herschel Prism がリリースされている。HαはP.S.T双眼で、白色光はハイランダーで楽しんで いるが、また別な太陽が見られるなら、試そうではないか。とにかく粒状斑をしっかり見たい。

　という訳で、3月早々に注文した。当初、APM-Bino の対物レンズのコーティングへのダメージを心配して、とある廉価版長焦点10cm屈折に取り付けて見てみた。が、思った程見えない。ハイランダーで見ている白色太陽よりは見えるが、これでは国際光器の誇大広告か、とがっかりしていた。 しばらくして、念のため、とAPM-Bino に取り付けて見てみたら、驚愕！ 黒点周囲のツブツブも表面の粒状斑もしっかり見える！

　

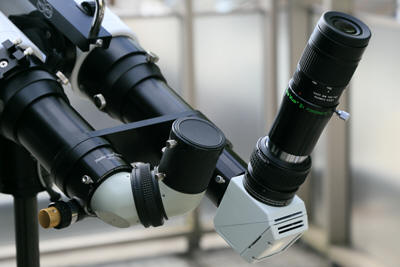

お気に入りの Docter UWA 12.5mm + Zeiss Abbe Barlow  と　Leica Zoom でチェック。

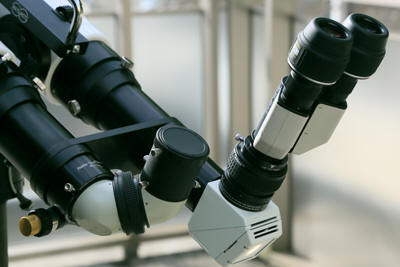

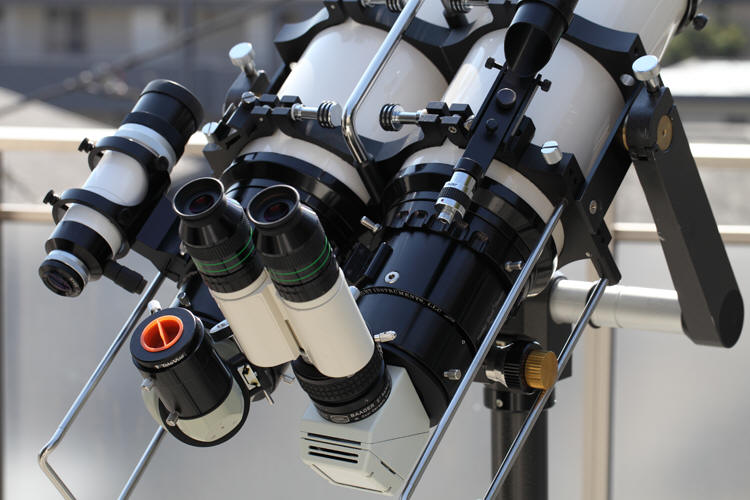

　とにかく面白くて、アイピースを とっかえひっかえして観望。10分でお休みなんて酷だ。もちろん、アイピース交換の時など、できるだけ太陽から望遠鏡を外す等、注意を払っている。プリズムに太陽が映るので、再導入は簡単だ。いろいろ試したが、一番見ごたえがあったのが、Baader V 双眼装置 + 1.7×リレー・レンズ +  Panoptic 24mm 。やはり双眼効果のメリットが極めて大きく、粒状斑がコントラスト良く描出される。黒点とその周囲も見応え十分。対象が十分に明るいので、双眼ではなく双眼装置で十分だ。もう少し短焦点のアイピースでどうなるか、是非試したい。

　 当初、某10cm屈折であまり見えなかった一番の理由は、最初から比較的高倍率でアプローチした事だった。国際光器の写真に惑わされてしまった。この10cm屈折はとても良く見えるし、低倍なら十分このプリズムを楽しめる。しかし、APM 13cm屈折の優秀さは、単純に像の差として出てしまうようだ。考えてみれば当たり前の話で、太陽だって、優秀な屈折なら、より見える訳だ。
　という事で、どうせ見るなら、やはりAPM 屈折で見よう！ シーイングにも大きく左右されるが、良い条件で優秀な15cm屈折で見たら、どんな姿を見せてくれるのだろうか。

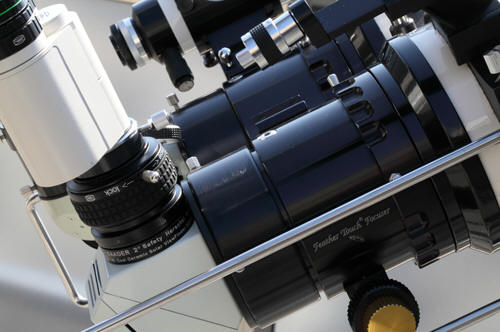

手前は、APM純正2”アダプター + ハーシェル・プリズム、後ろはEMSアダプター + EMS。

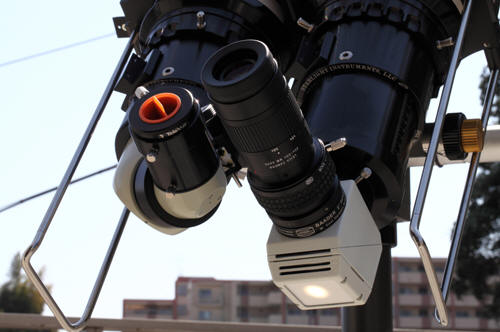

　当然だが、使わない対物、ファインダーにはしっかりキャップをする必要がある。また、この鏡筒に2”プリズムを付けるためには、EMS接続アダプターの六角ネジを緩めて外し、純正2”アダプターに交換しなければならず、ちょっと面倒だ。そこで、EMS接続アダプターに直接2”バレルが差し込めるようなアダプターを制作してもらう事にした。写真の通り、双眼装置を使う場合にはゼロ・プロファイル仕様にしなければならず、ここは、私にとってのドラえもん・松本さんにお願いしている。

2”特製アダプター （2012年4月1日）

　

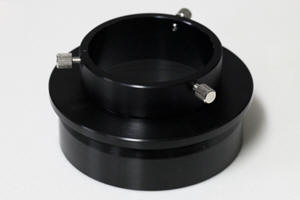

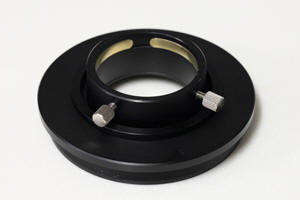

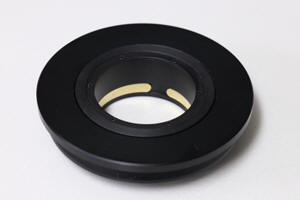

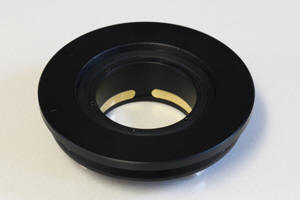

　この写真は、以前使っていた旧型EMS用アダプター。65mmφで、私の新型EMSは100mmφに拡大している。この旧型アダプターを忙しい合間に2”アダプターに改造してもらった。それが、これ。

　　

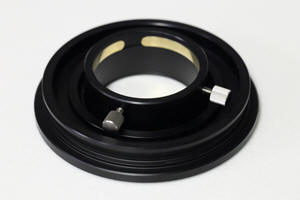

　双眼装置を使った場合、バック・フォーカスが不足するので、ゼロ・プロファイルにしないとピントが出ない。そこで、アダプターの内側・奥で固定するようになっている。プリズム+双眼装置は重量級なので、バンド・クランプ、さらに2箇所ネジ止めになっていて完璧だ。

　　

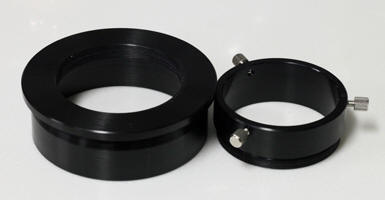

　驚く事に、このアダプターは、リヴァーシブルになっていた！ 固定リングを反対側・表面にクルクルとはめると、汎用2”アダプターになるのだ。これで、あっという間に普通の屈折望遠鏡に変身する！ いかようにも実験・利用して下さい、という訳だ。さらに、もっと驚いた事に、写真・上中央のリングが付属していた。ゼロ・プロファイルで使う時は、アダプターの裏面からのネジの固定になるが、もしネジが緩んでしまったら、プリズムもろとも高価な双眼装置・アイピースが落下してしまう。アダプターにプリズムを差し込んだ後、このリングをアダプター・裏面からプリズムのバレルにねじ込んでおけば、もしネジが緩んだとしても、このリングのフランジがあるので、落下が防止される、という訳だ。写真では質感は伝わらないのが残念だが、このアダプターは飾っておきたい位、精密にきれいに見事に仕上がっている。

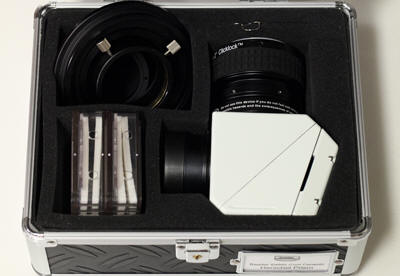

ケースには、アダプター・リングも収納できた

　依頼者の要求通りに製作するのは、普通の信頼できる業者。これを確実に、精密に、見事に仕上げるのは、優れた業者。松本さんは、それどころか、依頼者の考え、将来をも超越した次元で製作していて、もう流石としか言いようが無い。また一つ、大切な宝物が増えた！ いつも書いている事だけれど、優れた製品・工芸品を使う、という事は、設計者・製作者の意匠を感じ対話をする、という事でもある。だから、タイトルが2” 特製アダプター。

　

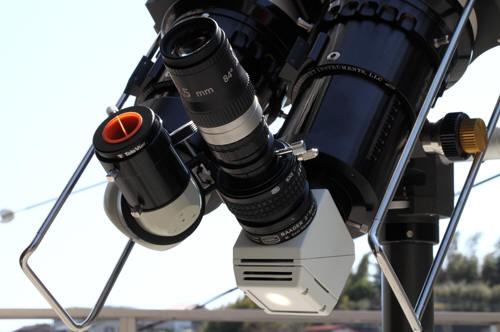

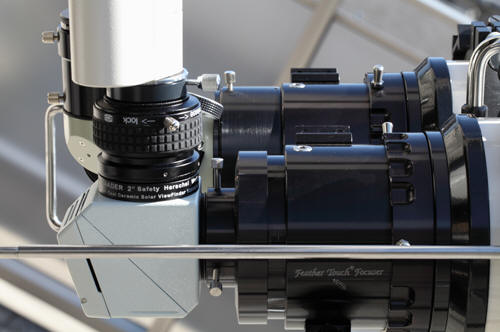

  で、実際に使ってみた。EMS接続アダプターの長さは45mmで純正2”アダプターより25mm長く、ゼロ・プロファイルでもピントが出なかった。ところが、この特製2”アダプターは、ねじ込みの加減で、マイナス・プロファイルにもできる。やってみたら、この窪みでプリズムのバレル付け根の突起部分が吸収され、見事にピントが出た。

　Hαダブル・スタックは太陽表面のコントラストが見事だが、シングルでもじっと見ていると、いろいろ見えてくる。このプリズムも同様で、じっと見ていると、白斑の様子が見事に見えてくる。太陽望遠鏡の真価は、ちょい見では絶対にわからない。

　
双眼装置と倍率 （2012年8月1日）

　ハーシェル・プリズムは面白い。休日で晴れていて家にいる時は、積極的に覗く。アイピースは、単眼の場合はLeica Zoom のみ。自在に倍率が変えれるだけでなく、解像度も最高だ。このアイピースはＨαでも最強だと思う。当初は、Baader V 双眼装置 + 1.7×リレー・レンズ +  Panoptic 24mm も使っていたが、もう少し倍率を上げたいので、Pentax XW 20mm もラインアップに入った。Baader V 双眼装置は、ふだんはObsession 用にセットして収納しているので、ハーシェル・プリズム用に使うためには、2”GPC を外して固定リングを外して1.7×リレー・レンズ をはめ、再び固定リングをはめ、T2プリズムからショート・バレルを外して双眼装置に装着し、アイピースをPanoptic 24mm からPentax XW 20mm に交換しなければならない。けっこう面倒くさいのである。

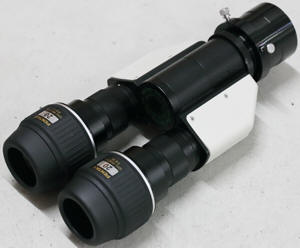

　そうこうしていたら、TeleVue の双眼装置：Bino View の中古が手に入った。これにPentax XW 20mm をデフォルトで装着しておけば、Ｈαの1.25”の双眼にも対応できるし、下の写真のような2”アダプターを装着すれば、ハーシェル・プリズムにも即対応できる。 昔、この双眼装置の前身のAtom 双眼装置+Pentax XL 21mm を使っていた事があったが、20年経って、進化した形で、また手にする事となった。

　　

　ケースは、例によってVanguard。またまたカッコ良く収まった。倍率、実視界は、以下の通り。

	焦点距離	倍率	実視界	見掛視界	アイ・レリーフ	射出瞳径
APM 130mm f6	780mm
Leica Vario Zoom ASPH.	17.8mm	44	1.4°	60°	18mm	3.0mm
	8.9mm	88	0.9°	80°	18mm	1.5mm
Baader V 双眼装置(1.7×）	1326mm
Panoptic	24mm	55	1.2°	68°	15mm	2.4mm
Pentax XW	20mm	66	1.1°	70°	20mm	2.0mm
Bino View 双眼装置(2.0×）	1560mm
Panoptic	24mm	65	1.1°	68°	15mm	2.0mm
Pentax XW	20mm	78	0.9°	70°	20mm	1.7mm

　倍率には適正があって、むやみに拡大してもコントラストが落ちて、かえって情報量は落ちる。私の場合は、上記太字のアイピース程度に抑えている。見ていてとにかく面白いので、いっそ撮影でもしてみようか、などという誘惑すら生じているこの頃である（だって、とにかく晴れないので、薄雲越しの太陽位しか相手にしてもらえないじゃないの）。



BORG 125SD （2013年4月25日）

　トラベル双眼望遠鏡として理想的なBORG 125SD Bino を手に入れた。出してすぐに見れるので、日常でも大活躍だ。フォーカサーが2”なので、そのままハーシェル・プリズムが差し込める。ケースの製作や補修のため鏡筒が手元に無い期間が多く、また雨〜曇りが多くてチェックできなかったが、ようやく今朝、見る事ができた。

　Leica Zoom 単眼の場合、やや光路長が足りない。TeleVue Powermate 2× を少し抜い て、これで見るようにすると、倍率も丁度良くなる。双眼装置は、そのままでOK。で、像は良好。十分楽しめる。ハーシェル・プリズムは鏡筒の性能に大きく左右されるので、15cm位の長焦点の鏡筒で見てみたいものだ。

	焦点距離	倍率	実視界	見掛視界	アイ・レリーフ	射出瞳径
BORG 125SD	750mm
Leica Vario Zoom ASPH.	17.8mm	42	1.4°	60°	18mm	3.0mm
	8.9mm	84	0.95°	80°	18mm	1.5mm
Powemate 2×	1500mm
Leica Vario Zoom ASPH.	17.8mm	84	0.7°	60°	18mm	1.5mm
	8.9mm	168	0.47°	80°	18mm	1.7mm
Bino View 双眼装置(2.0×）	1500mm
Pentax XW	20mm	75	0.9°	70°	20mm	1.7mm

　

Mark.2 （2024年7月2日）

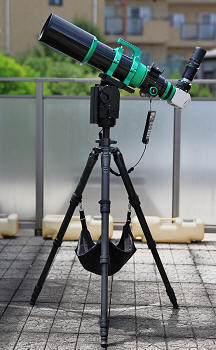

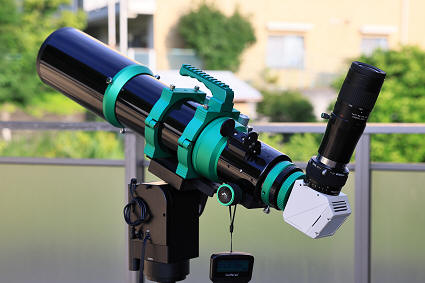

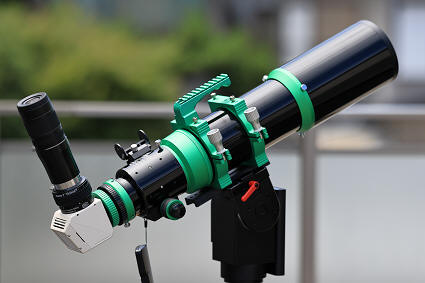

ハーシェル・プリズムで活躍しているFOT104。写真のアイピースは、Leica Zoom + PowerMate 2X。

　ハーシェル・プリズムはあまり使用はしなかったが、Mark.2が出て、さらに良く見えるようになった、という。好奇心が刺激され、注文してしまった。元々良く見えていたが、確かに解像度が上がって見えるようだ。そうなると、どうしても倍率を上げて見たくなるし、追尾もあった方がありがたい。HAZ46は15cm用なので、FOT104と同時には使えない。軽量・お手軽自動追尾架台があっても良いかな、と手持ちの使用していない架台を処分し、HAZ31も購入してしまった。

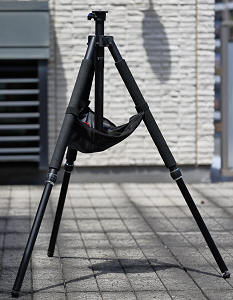

　当初、テレビューの三脚があったので、これにHAZ31を載せた。HAL三脚+HAZ46は総重量13.6�sだったけれど、この三脚+HAZ31は、たった6.7�sと約7�sも軽くなった。しかし、微振動の収まりが今一だったので、AOK AYO Digi に使っていた中型ジッツォ三脚にHAZ31を載せた。総重量は7.2�sと0.5�s増えたが、微振動の収まりは俄然良くなった。これだと、Ethos SX 4.7mm 138×でも快適に見続けられる。なお、HAZ46で行った改良、クランパー・ネジの交換等は、31でも全く同じように行った。
　ちなみに、この架台では五藤の GTL125/1200APO ではブレが収まらず、やはりHAZ46が必要だ。Lunt 15cm も同様。

	口径	f	焦点距離	倍率	実視界	見掛視界	アイ・レリーフ	射出瞳径	備考
Founder Optics FOT104	104mm	6.25	650mm
Apollo 11			11mm	59	1.4°	85°	15mm	1.8mm
Ethos SX			4.7mm	138	0.8°	110°	15mm	0.8mm
Ethos SX			3.7mm	176	0.6°	110°	15mm	0.6mm
2×PowerMate
Leica Vario Zoom ASPH. 17.8 - 8.9mm			8.9mm	73	0.8°	60°	18mm	1.4mm
			4.45mm	146	0.55°	80°	18mm	0.7mm

　Ethos 8mm だと、きれいに太陽の全景が見え、そして黒点も鮮やかに描出される。しかし、アイピースの出っ張りが後付けPLフィルターに当たって傷が付いてしまった。従って、標準使用アイピースは、Apollo 11 が全景用、Ethos SX 4.7mm が拡大用。時にLeica Zoom + 2× PowerMate を使用するが、解像度は少し落ちる。

　
 　 　続く.....！
　

♪
